Grupos e blocos
Quando um conjunto de objetos forma um todo (uma mesa com sua cadeira, um módulo de cozinha, um detalhe repetido), pare de manipular as partes uma a uma. O ATIS.cad oferece dois níveis de empacotamento, ambos em Início > Modificar.
Criar um bloco
- Selecione os objetos (a seleção por janela é a mais rápida, consulte Selecionar e editar objetos).

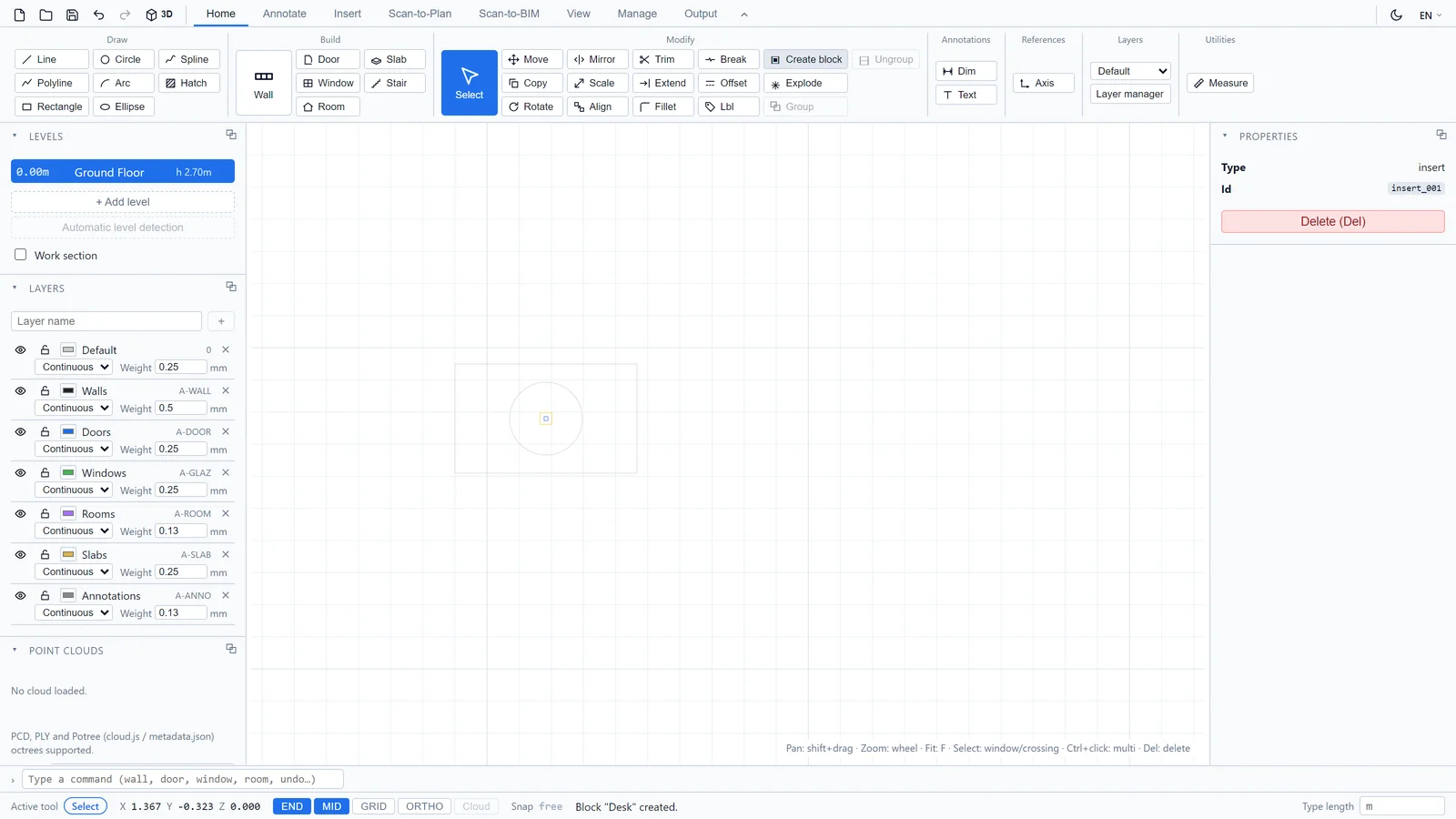

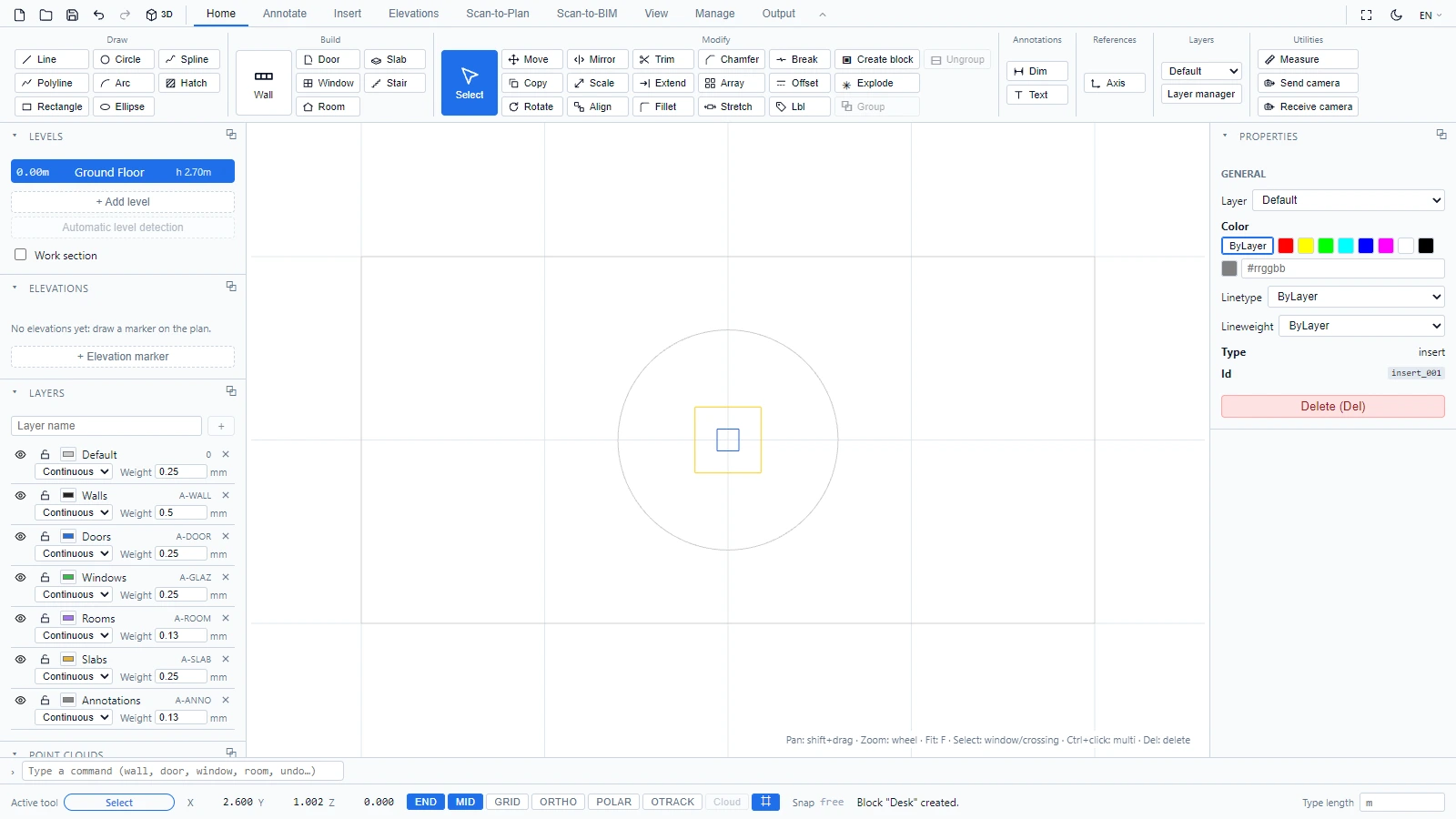

- Clique em Criar bloco e dê um nome a ele.

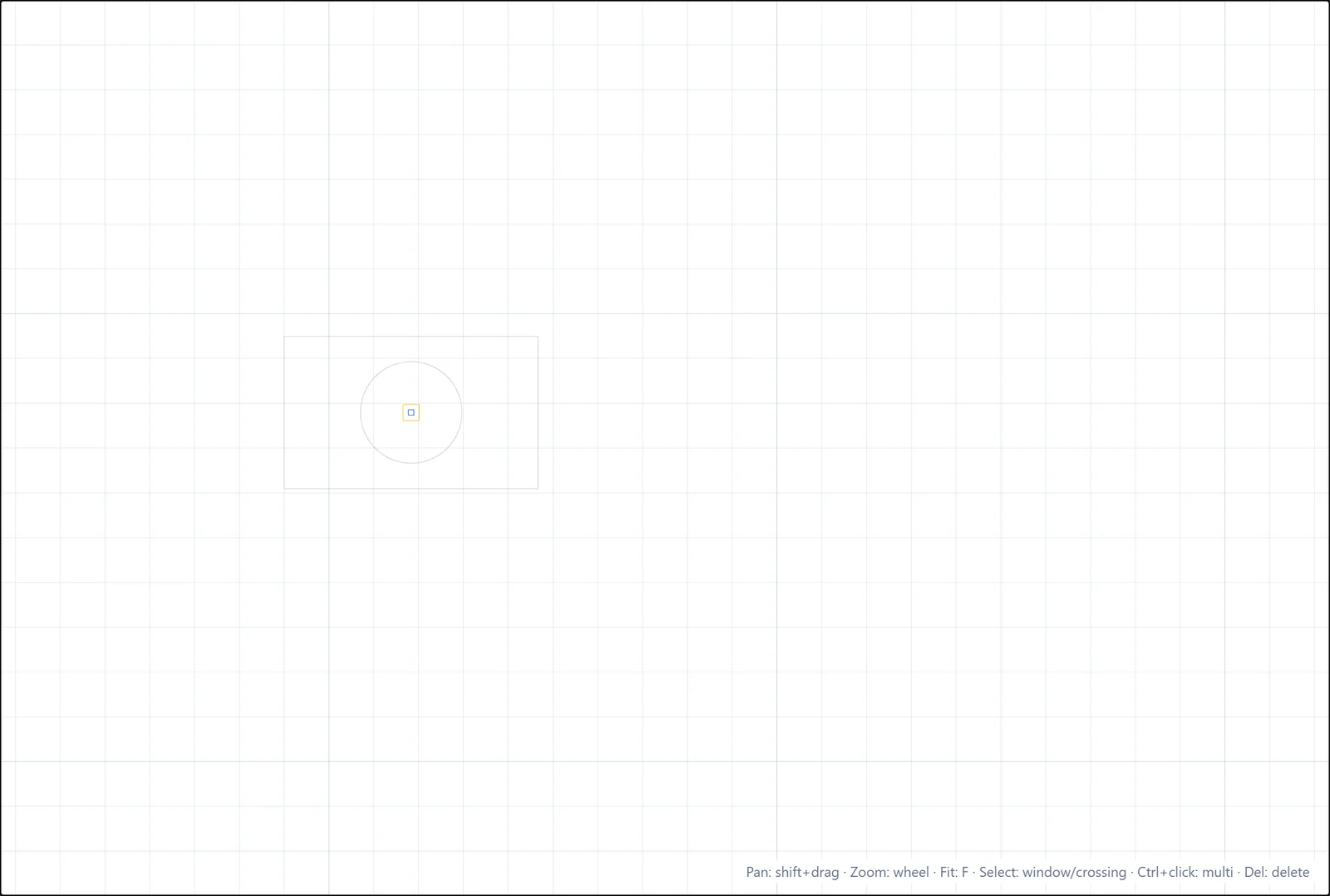

A seleção se torna uma única instância de bloco. Ela é selecionada, movida e copiada como uma unidade, o que é exatamente o que você quer para mobiliário e símbolos repetidos:
Decompor um bloco

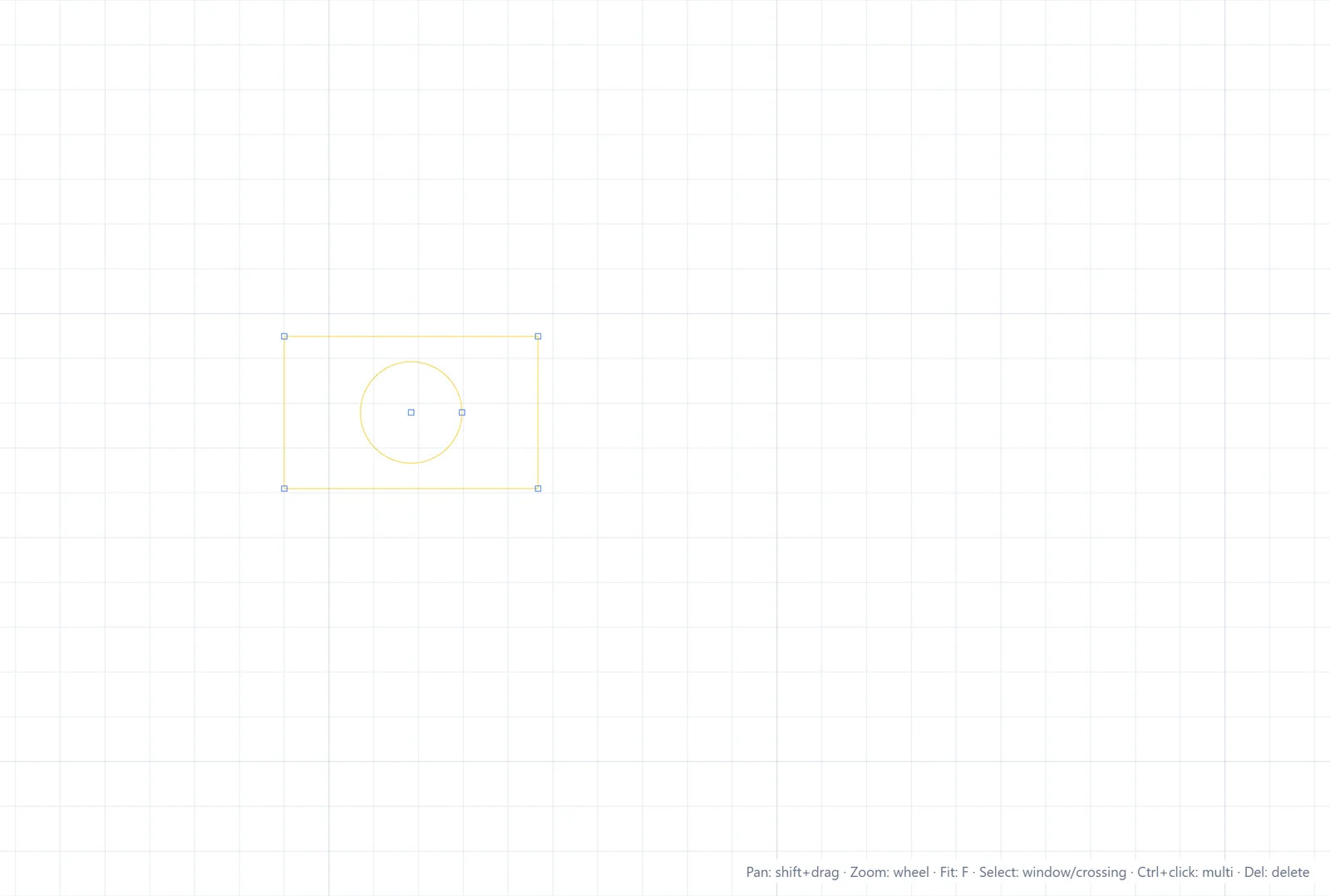

Para editar o interior de uma instância de bloco, selecione-a e clique em Decompor em Início > Modificar. A instância é substituída por suas entidades componentes, e a barra de status as conta, por exemplo "Decomposto: 2 entidades criadas."
Decompor também é importante para os arquivos DWG importados: alguns objetos do AutoCAD chegam como instâncias de bloco intocáveis, e Decompor é a maneira de abri-las.
Grupos
Um grupo é uma associação mais leve: clique em Agrupar para vincular os objetos selecionados sob um nome, e em Desagrupar para dissolver a associação. Ao contrário de um bloco, um grupo não cria uma definição reutilizável, apenas mantém os objetos associados.
Se tiver dúvidas ou precisar de mais informações, entre em contato com a equipe técnica.
