Aparar, Estender, Deslocamento, Concordância e Quebrar

Estas cinco ferramentas de Início > Modificar fazem o trabalho de junção. Elas atuam sobre paredes e linhas, e a barra de status narra cada etapa.

Aparar​

Corte a parte de uma parede que ultrapassa outra.

  1. Clique em Aparar (atalho X).
  2. Clique na parede de corte.
  3. Clique no lado da parede transversal que você quer remover.

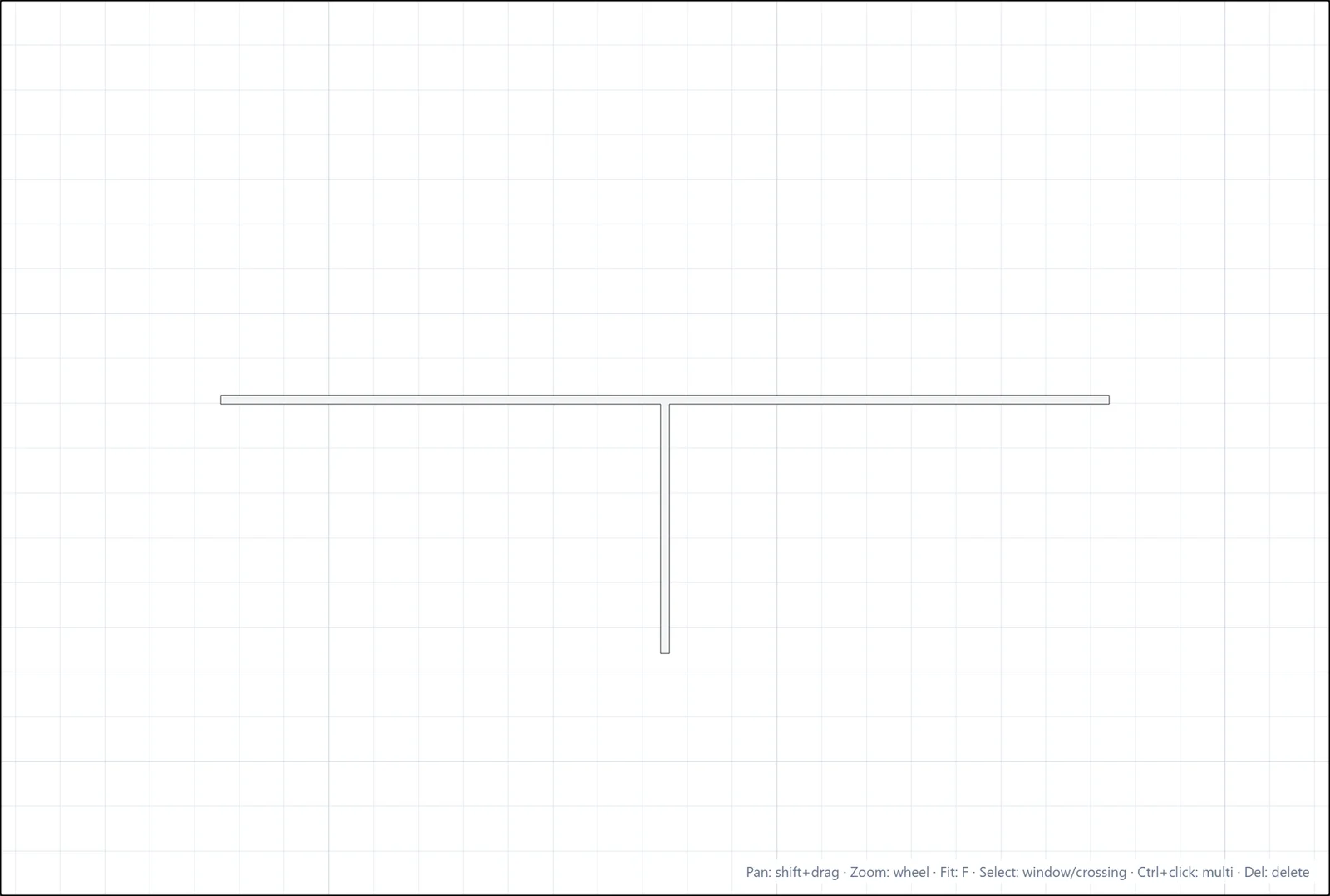

Uma junção em T após aparar o excesso

Estender​

O oposto de Aparar: clique em uma parede ou em uma linha perto da extremidade a estender, e ela se alonga até o próximo limite à frente. Se não houver nada à frente dessa extremidade, a barra de status informa isso.

Deslocamento​

Crie uma cópia paralela a uma distância fixa, a maneira mais rápida de construir corredores e divisórias duplas.

  1. Clique em Deslocamento (atalho O).
  2. Digite uma distância e pressione Enter, ou mantenha a atual.
  3. Clique na parede e depois clique no lado onde a cópia deve ser posicionada.

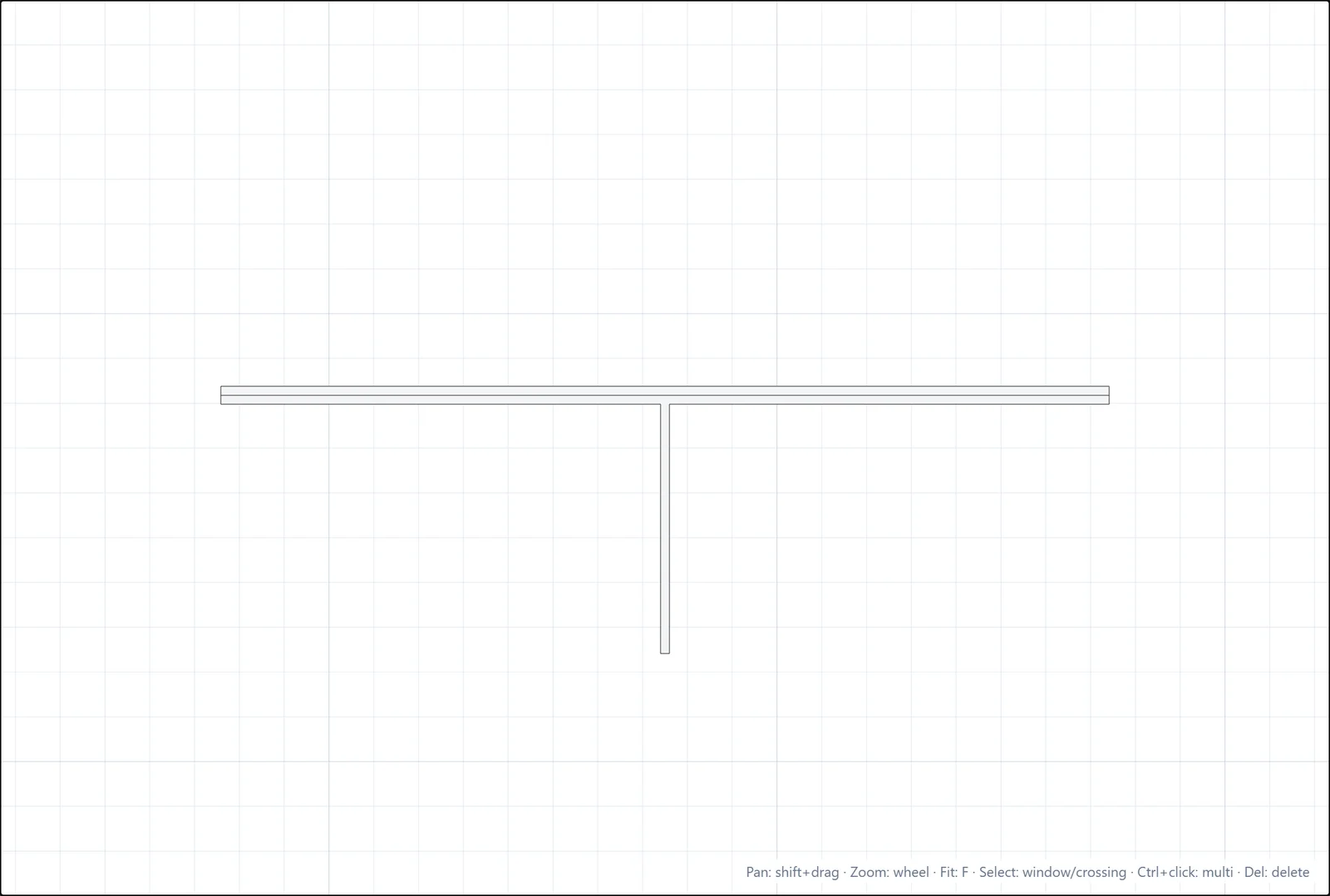

Uma parede deslocada paralela à original

Concordância​

Una duas paredes (ou duas linhas) em um canto limpo, mesmo que ainda não se toquem.

  1. Clique em Concordância.
  2. Clique no primeiro objeto, no lado que você quer manter.
  3. Clique no segundo objeto do mesmo tipo, no lado a manter.

Os dois são estendidos ou encurtados para se encontrar, e a barra de status confirma "Concordância efetuada." Ambos os objetos devem ser do mesmo tipo e estar no mesmo nível; objetos paralelos não podem formar um canto.

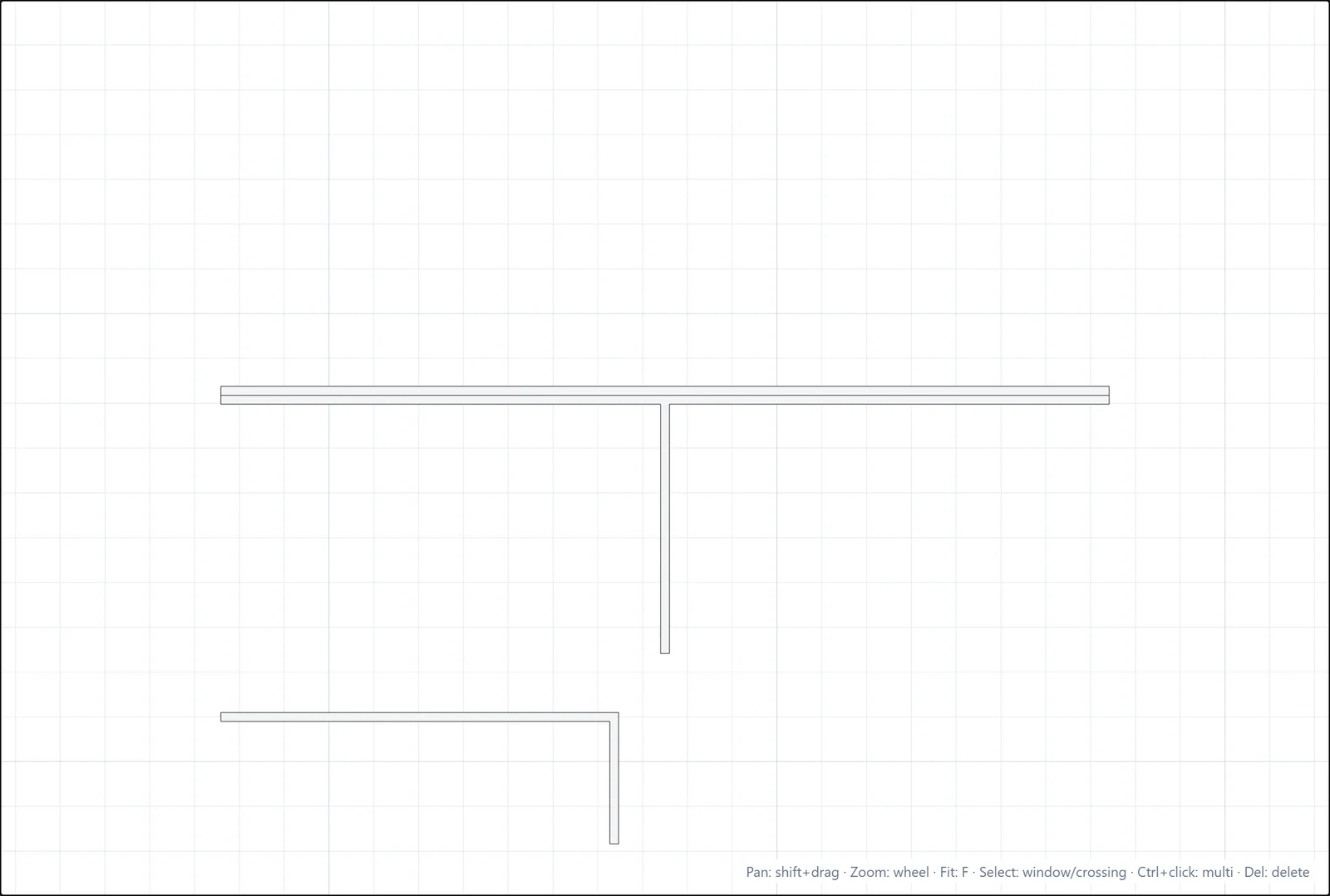

Duas paredes unidas em um canto com Concordância

Quebrar​

Divida uma linha em duas: clique em Quebrar e depois clique na linha no ponto de quebra. Cada metade se torna sua própria entidade.
