Desenhar paredes

Iniciar uma cadeia de paredes​

  1. Em Início > Construir, clique em Parede (ou digite wall na linha de comando, ou pressione W).
  2. Clique no ponto inicial na área de desenho.
  3. Clique no ponto final. A parede é criada e uma nova começa a partir daí, de modo que você pode encadear segmentos sem clicar novamente na ferramenta.
  4. Pressione Escape para concluir.

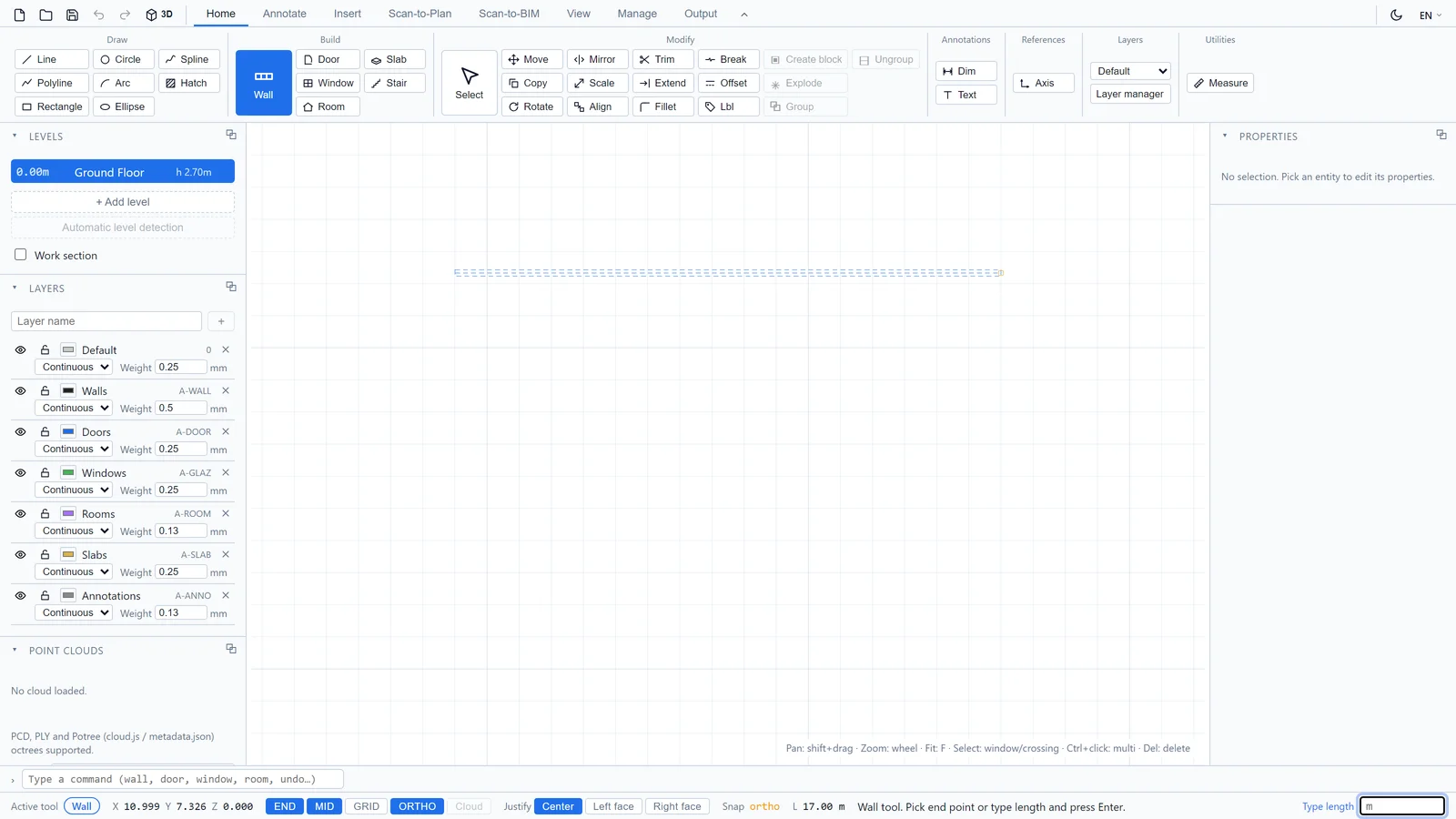

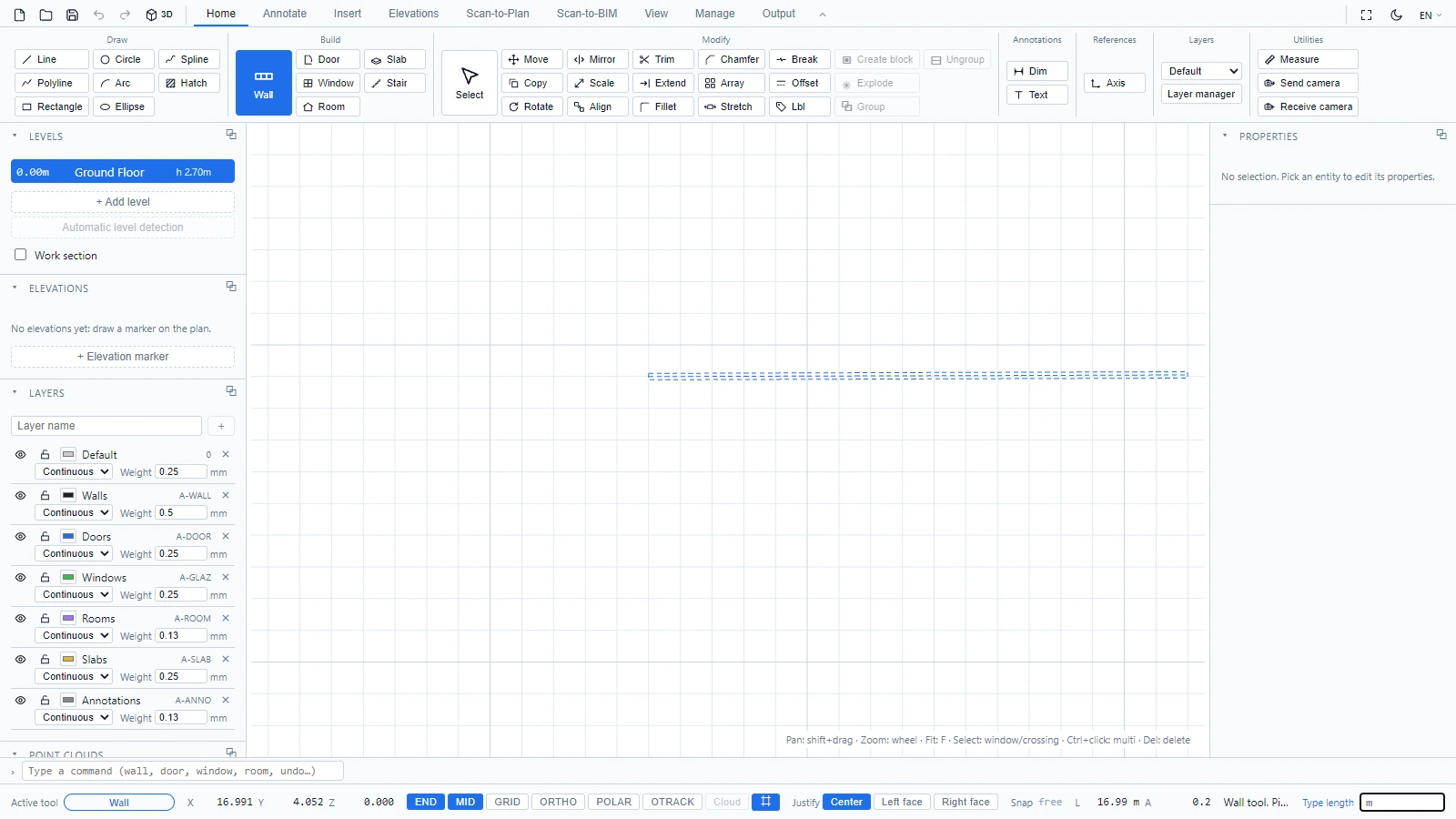

Desenhando uma parede, a pré-visualização segue o cursor

Enquanto você desenha, a barra de status é seu copiloto:

A barra de status enquanto a ferramenta Parede está ativa

  • L mostra o comprimento em tempo real do segmento que você está prestes a posicionar.
  • Em vez de clicar no ponto final, digite um comprimento exato e pressione Enter. A parede é desenhada com esse comprimento na direção do cursor.
  • ORTHO mantém suas paredes horizontais ou verticais. END e MID aplicam Snap às extremidades e aos pontos médios da geometria existente.
  • Justificação escolhe qual linha da parede segue seus cliques: Centro, Face esquerda ou Face direita. Use-a para desenhar ao longo de uma face existente, por exemplo ao traçar sobre uma planta levantada.

Feche o contorno, obtenha um ambiente​

Quando uma cadeia de paredes fecha um contorno, o ambiente interno é detectado automaticamente: ele recebe um nome, um preenchimento de piso e uma área em tempo real. Você não precisa traçar nada duas vezes.

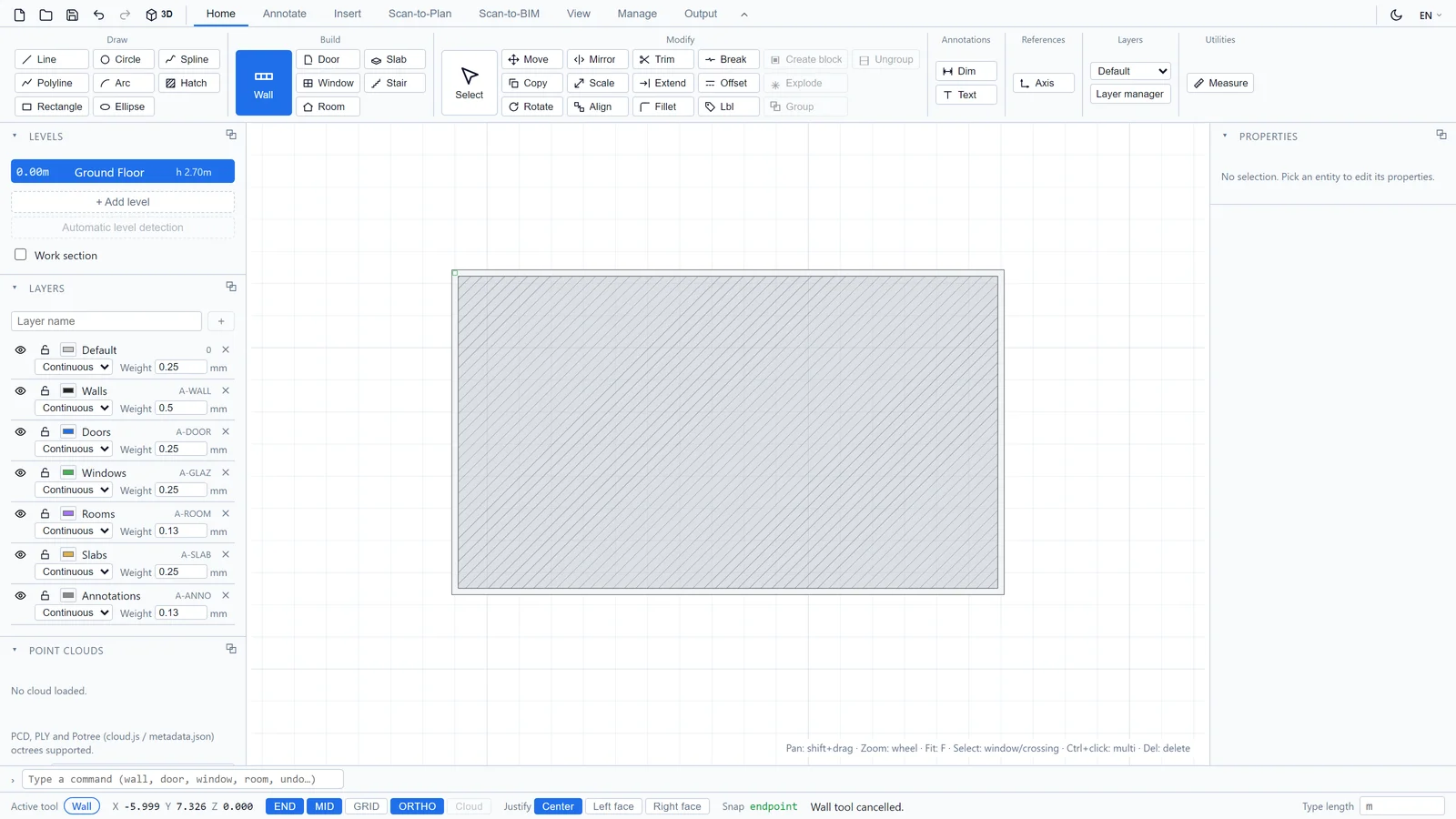

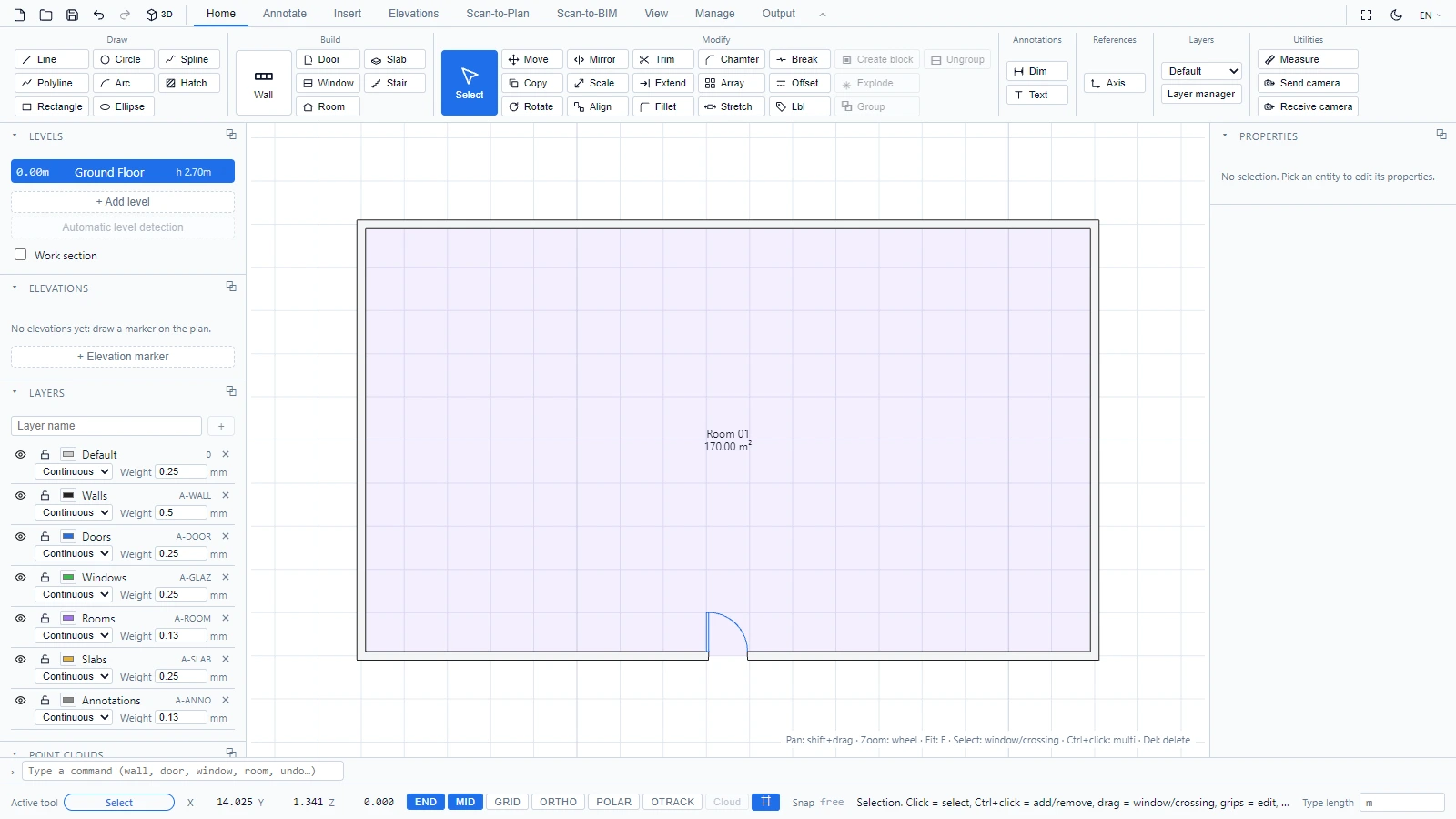

Um contorno de paredes fechado com seu ambiente detectado automaticamente

Os cantos são unidos e limpos automaticamente, em 2D e no modelo 3D.

Altere o que uma parede é​

Selecione qualquer parede para editá-la no painel Propriedades: família, espessura, altura, tipo Interior ou Exterior, linha de referência e material. Consulte Selecionar e editar objetos.

Se tiver dúvidas ou precisar de mais informações, entre em contato com a equipe técnica.
