Navegar em 2D e 3D

A vista de planta 2D​

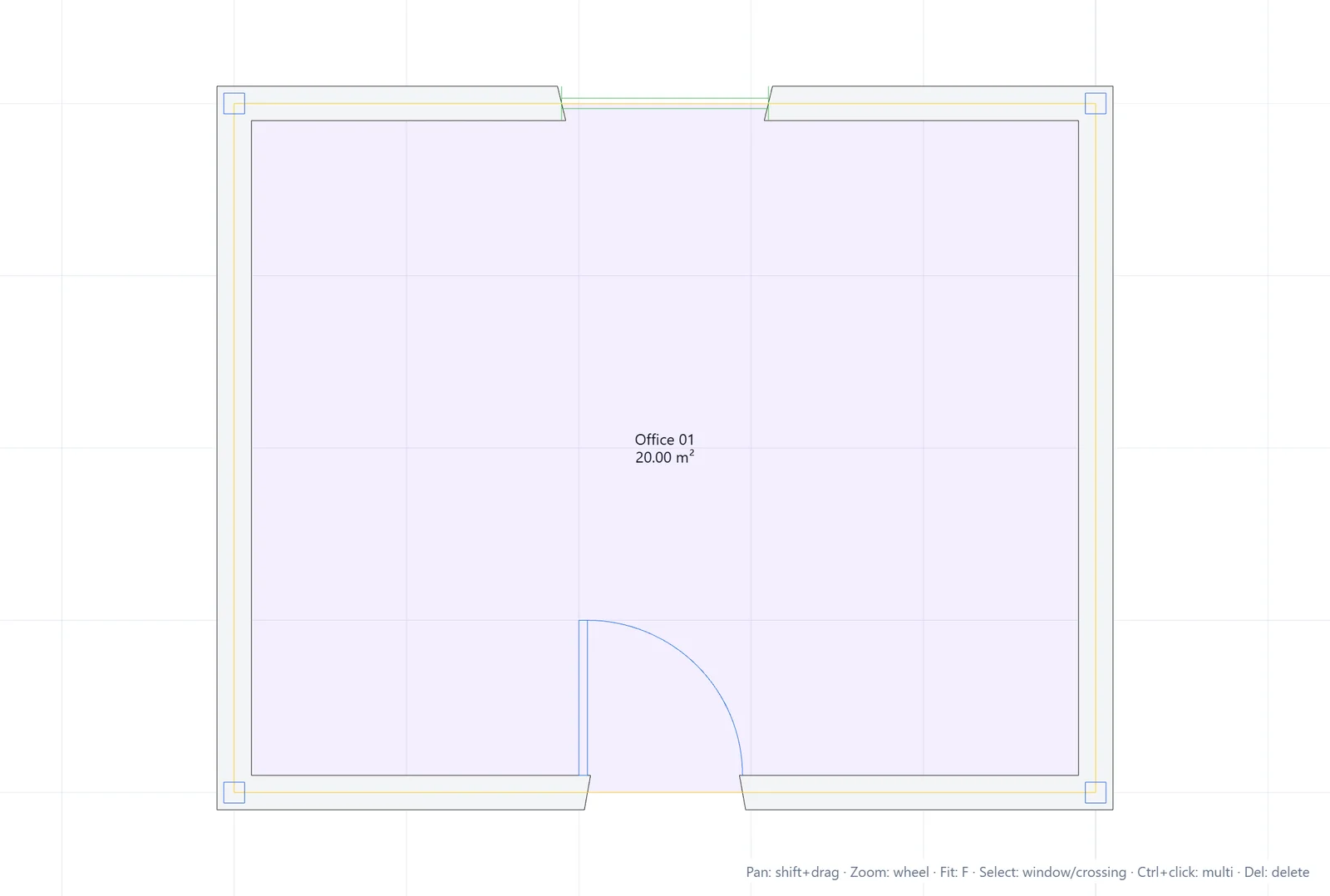

A vista de planta 2D

O editor abre na vista de planta 2D. Três gestos cobrem tudo:

  • Zoom: gire a roda do mouse. O zoom é centralizado no cursor.
  • Panorâmica: mantenha Shift pressionado e arraste.
  • Enquadrar: pressione F para enquadrar todo o desenho (também disponível como o botão Enquadrar na guia Exibir).

Um lembrete desses atalhos fica no canto inferior direito da área de desenho.

A vista 3D​

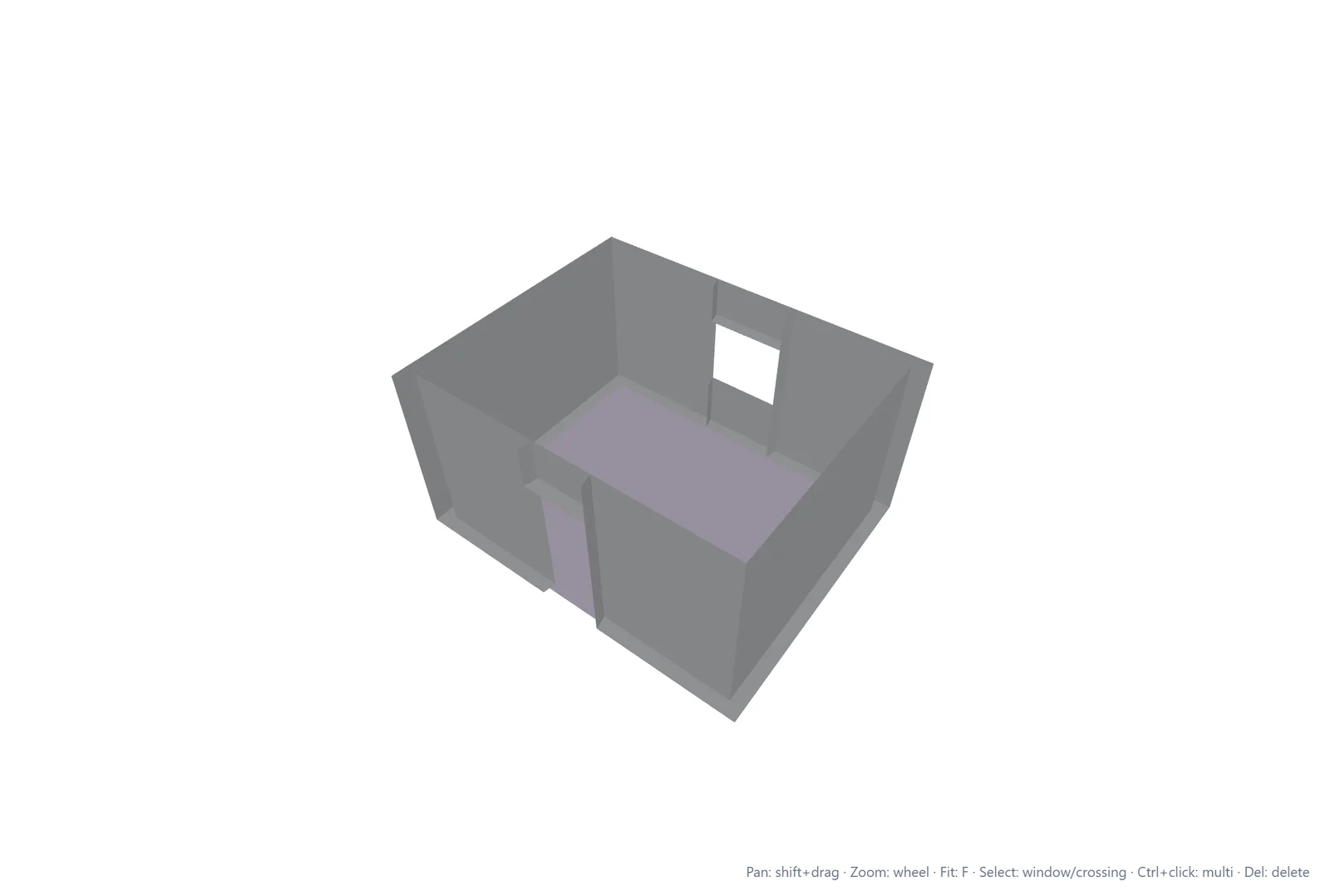

A vista 3D do mesmo modelo

Clique no botão 3D na barra de ferramentas de acesso rápido, ou em Exibir > Navegação. A planta é reconstruída em três dimensões a partir dos dados dos objetos: as paredes sobem até sua altura real, portas e janelas recortam suas aberturas.

  • Órbita: arraste com o mouse.
  • Zoom: gire a roda.
  • Panorâmica: mantenha Shift pressionado e arraste.

O mesmo botão, agora rotulado 2D, traz você de volta à vista de planta. Seu zoom e posição em 2D são preservados.

Acompanhe o cursor​

A barra de status na parte inferior mostra as coordenadas em tempo real do cursor (X e Y na vista de planta, mais Z em 3D). As coordenadas são expressas na unidade do projeto, metros por padrão.

Se tiver dúvidas ou precisar de mais informações, entre em contato com a equipe técnica.
