Alinhando Automaticamente um Modelo 3D com um Nuvem de Pontos

Para usar o auto-alinhamento, você deve já ter um modelo 3D presente na Aplicação 3D.

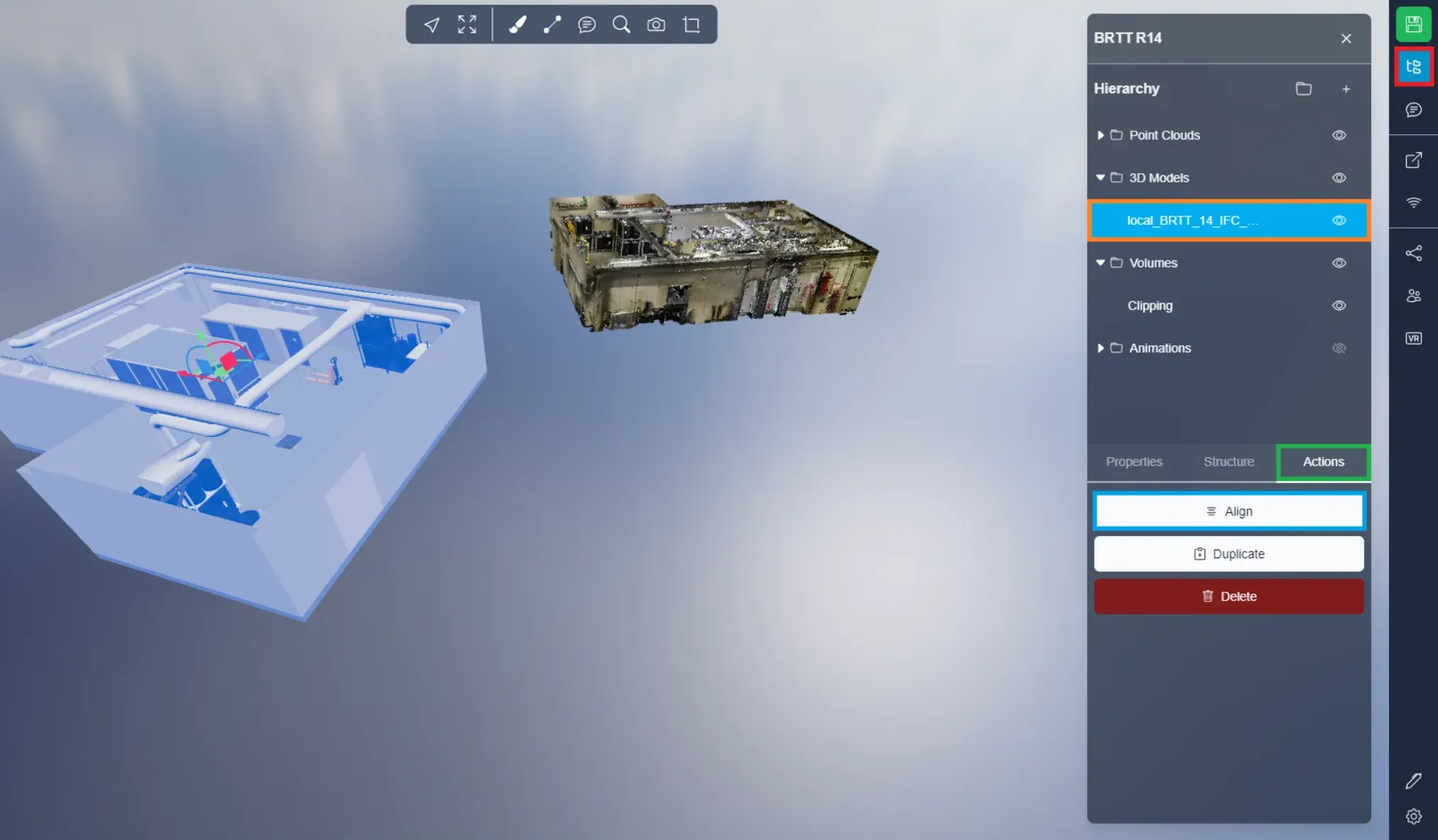

Selecione seu modelo no menu Projeto, em seguida, abra a aba Ações e clique no botão Alinhar.

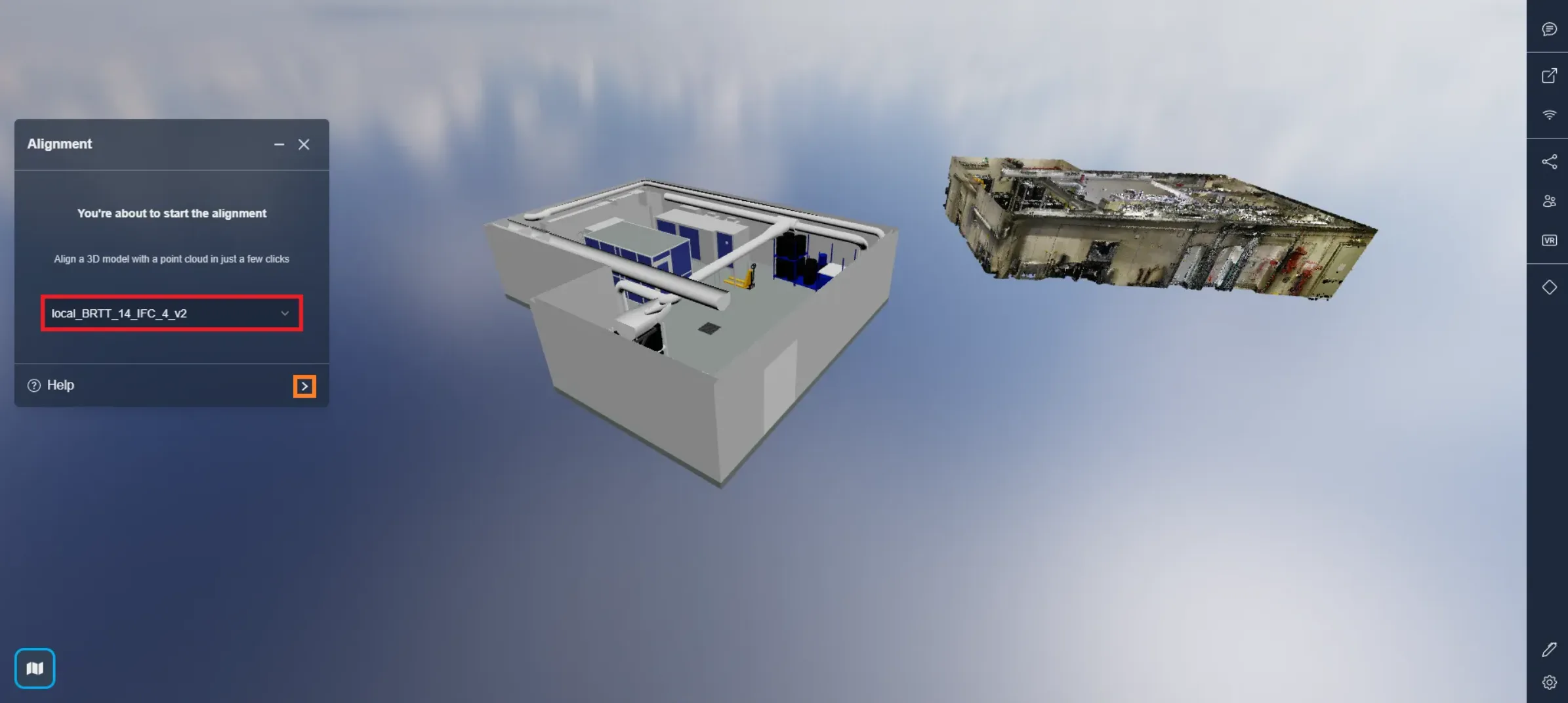

Isso abrirá uma janela, onde você pode optar por alinhar outro modelo, se desejar. Por padrão, o modelo que você selecionou no menu projeto será usado. Clique na seta para prosseguir para a próxima etapa.

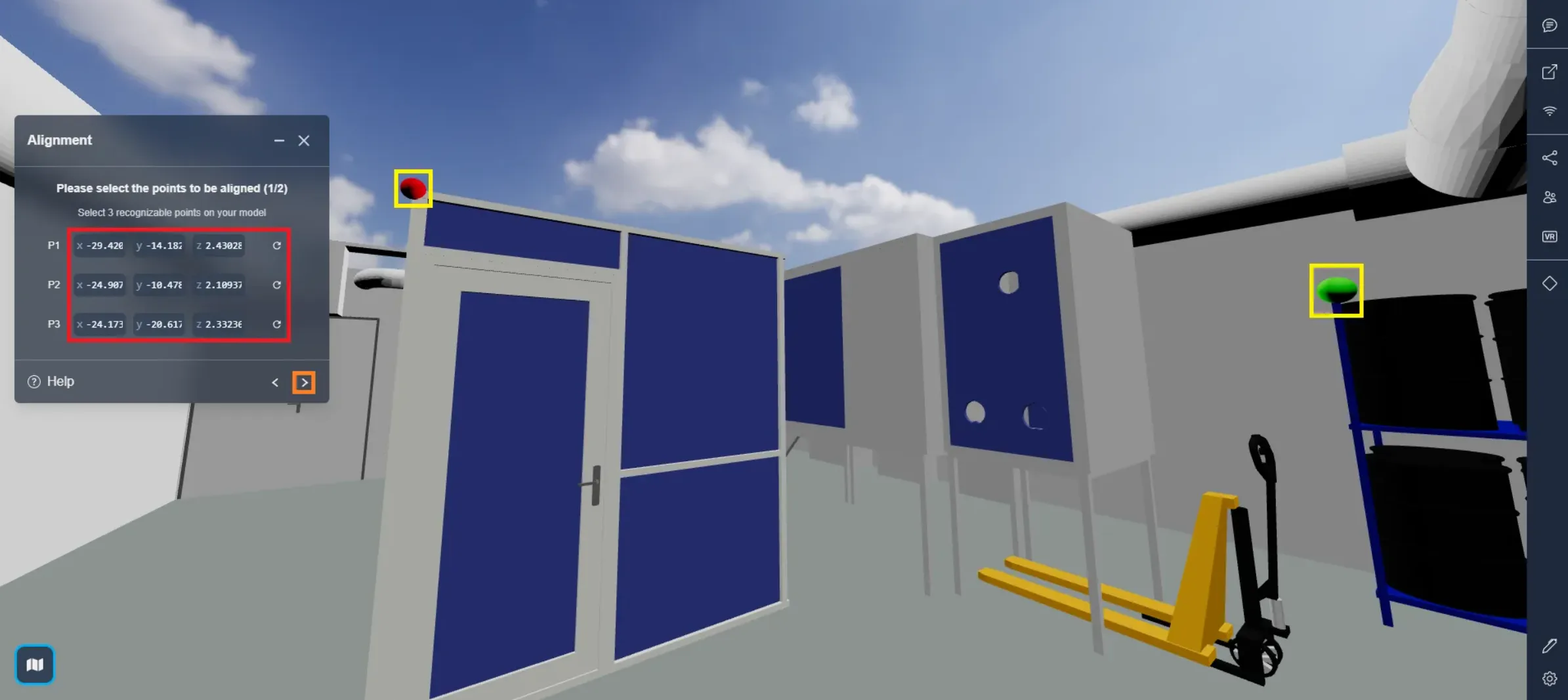

Primeiro, clique em um dos + ícones para começar a posicionar seus pontos. Você será solicitado a colocar 3 pontos em locais reconhecíveis em seu modelo. Na próxima etapa, você será solicitado a selecionar os mesmos locais no gráfico de dispersão, que é por isso que eles devem ser facilmente reconhecíveis.



Depois de depositar seus 3 pontos, clique na seta para passar para a próxima etapa. Você pode clicar em uma das setas de tentar novamente ou usar as posições X, Y, Z para mover os pontos.

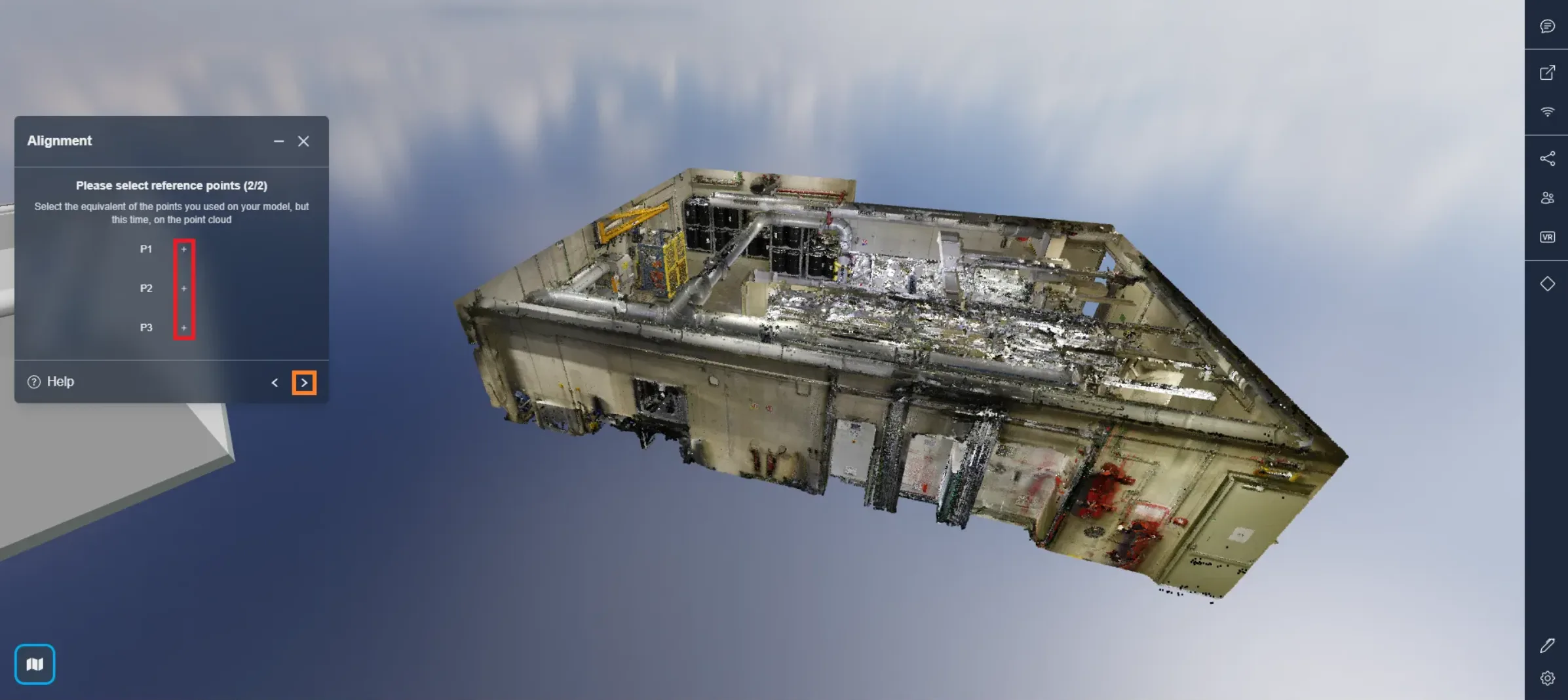

Agora faça a mesma coisa no gráfico de dispersão, desta vez com quadrados.

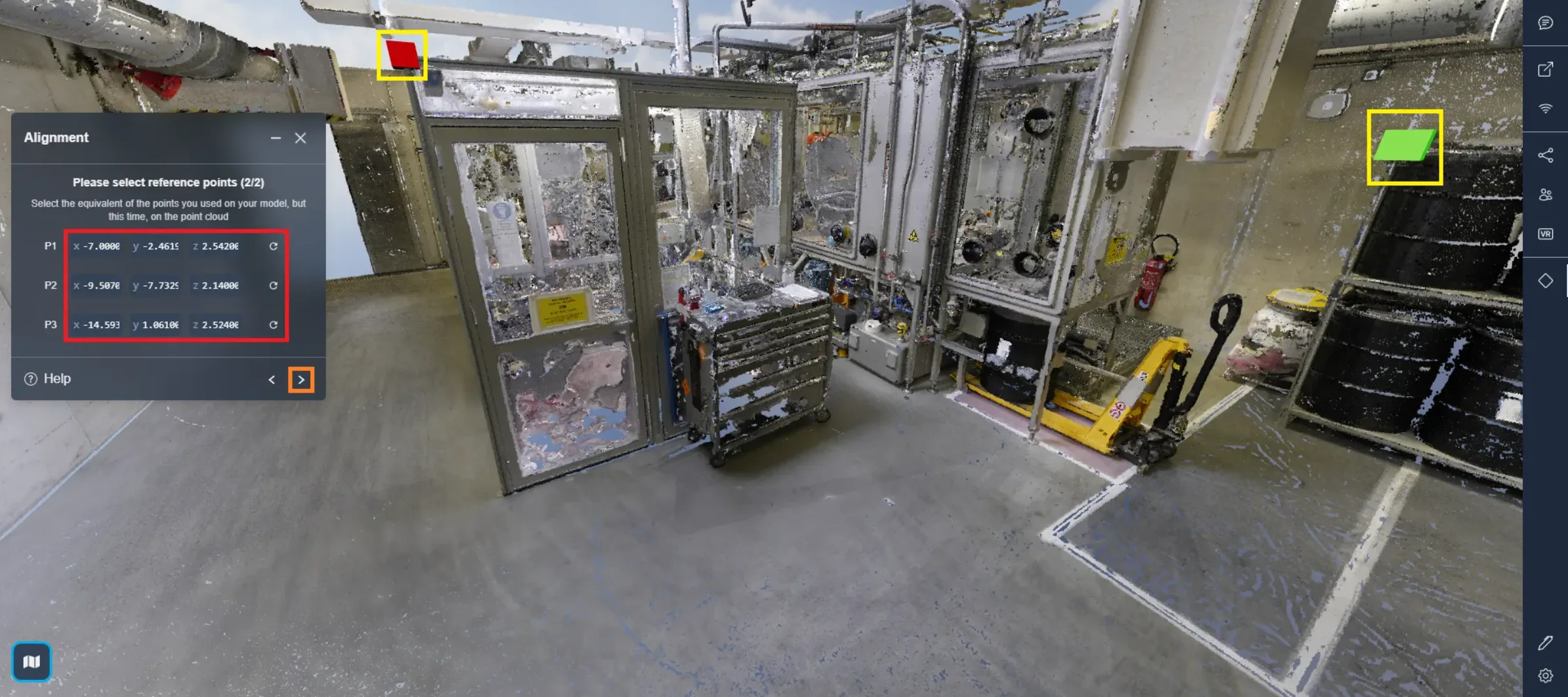

Depois de colocar seus 3 quadrados, clique na seta para passar para a próxima etapa. Você pode clicar em uma das setas de tentar novamente ou usar as posições X, Y, Z para mover os quadrados.

Lembre-se de posicionar os quadrados nos mesmos locais que no modelo e combinar as cores. O ponto verde no modelo está no topo do suporte do barril, então o retângulo verde também deve estar no topo do suporte do barril no nuvem de pontos.

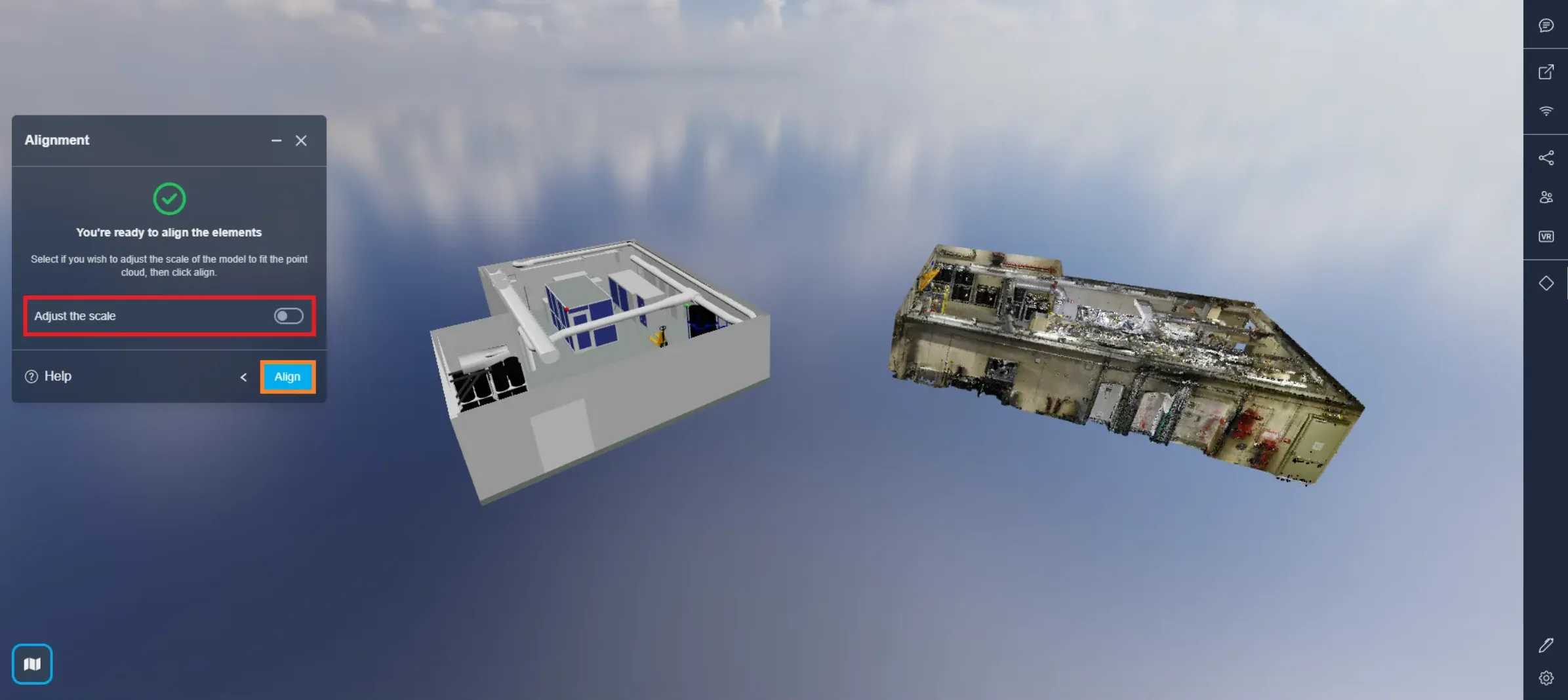

Uma vez que tudo esteja configurado, clique em Alinhar para alinhar o modelo com a nuvem de pontos. Você pode Ajustar Escala para garantir que o modelo se encaixe perfeitamente na nuvem de pontos. Recomendamos usar essa opção apenas se o modelo não foi criado com a escala correta; caso contrário, deixe como padrão.

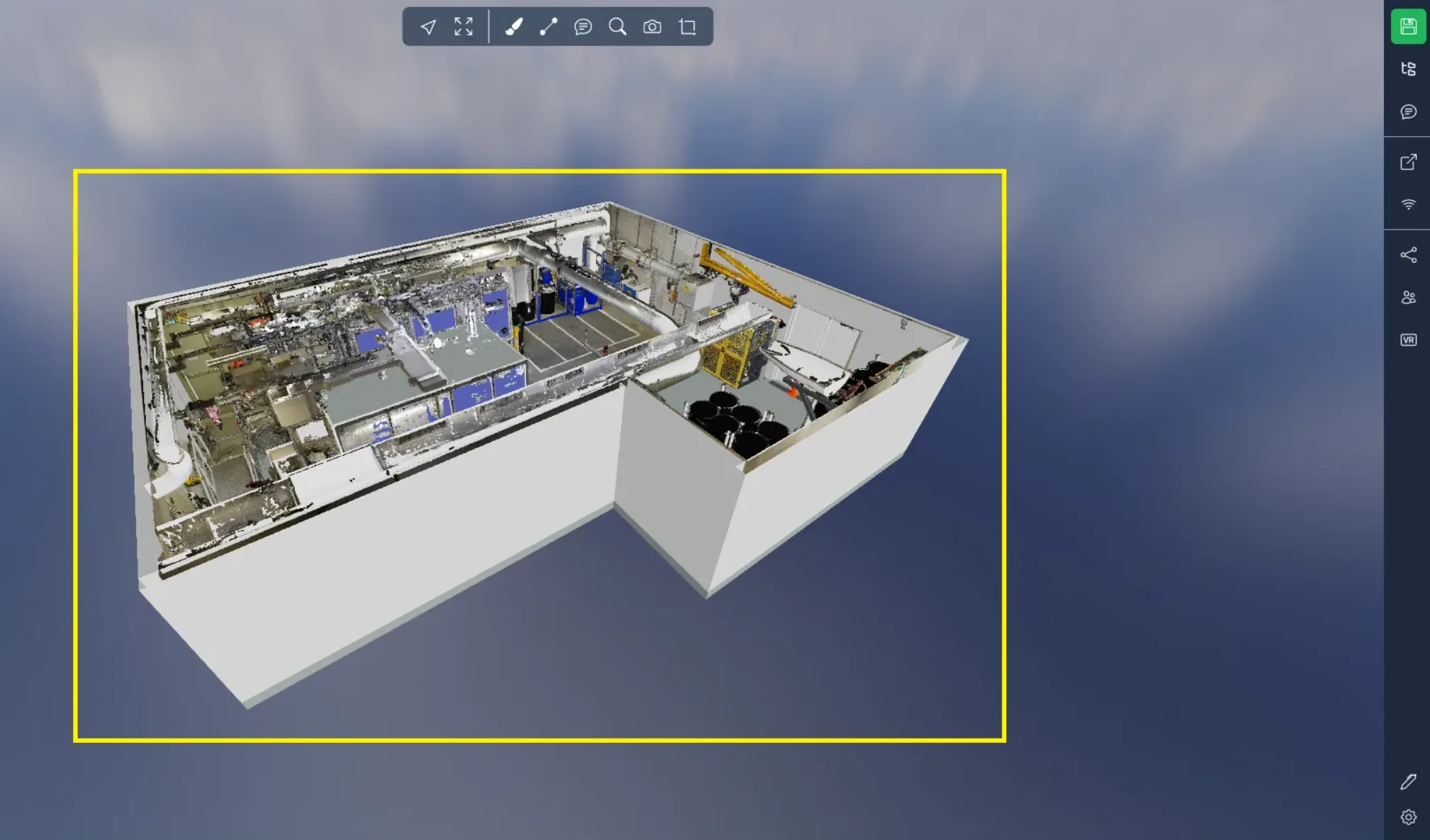

Aqui você pode ver o resultado após alinhar o modelo com a nuvem de pontos. Embora essa solução exista, ainda recomendamos o uso de dados georreferenciados para garantir um ajuste perfeito e eliminar erros que podem ocorrer se a ferramenta de alinhamento não for usada com cuidado.



Se você encontrar algum problema, nossa equipe de suporte está aqui para ajudar. Boa exploração!
