Plano de Corte

A ferramenta de Plano de Seção permite exibir uma seção de uma nuvem de pontos como uma fatia, que pode ser horizontal ou vertical. Você controla sua posição e espessura, permitindo personalizar a visualização de acordo com suas necessidades.

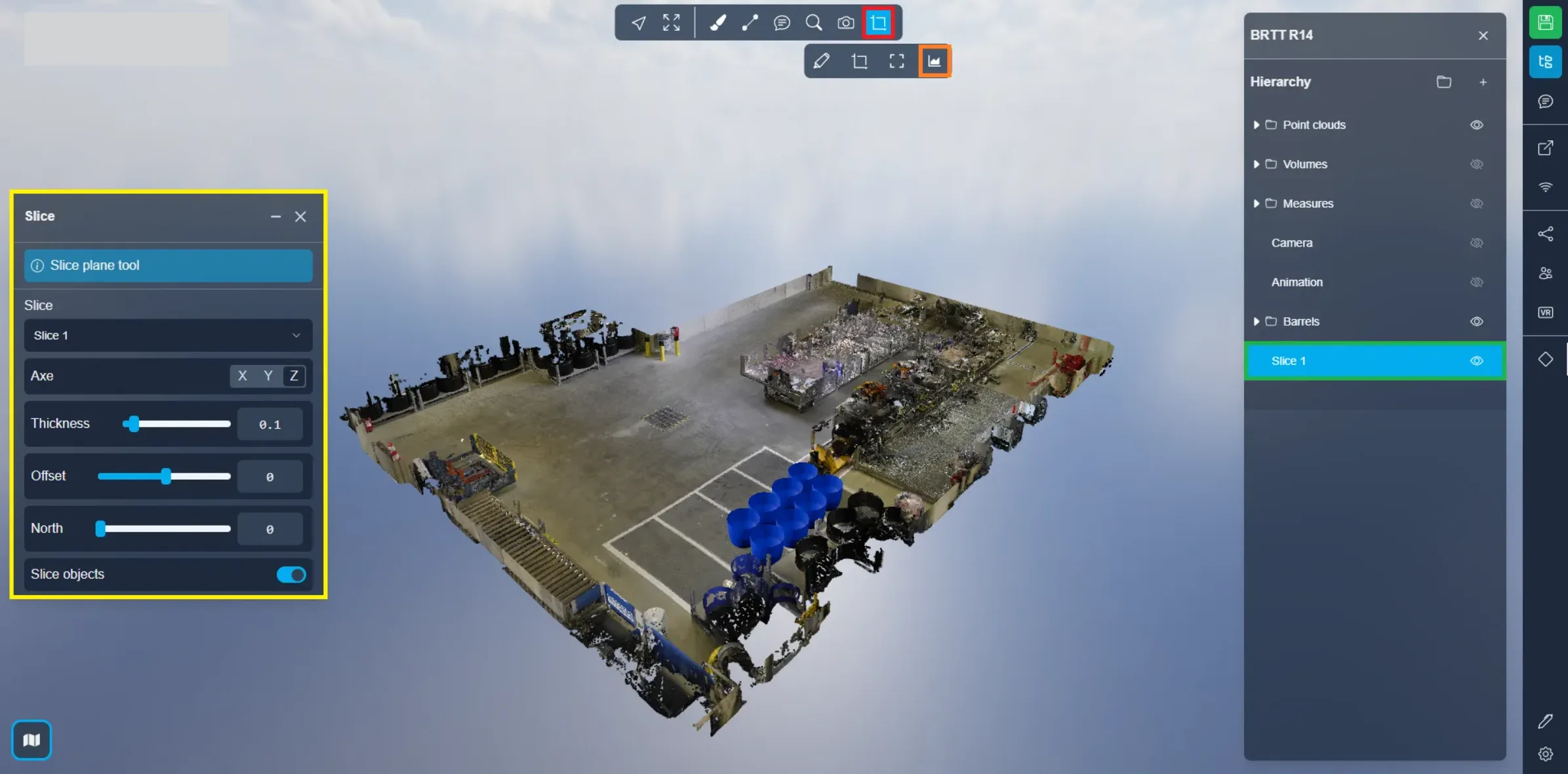

Para criar um plano de corte, acesse o menu de corte e selecione a última opção. Alternativamente, você pode acessar essa funcionalidade no menu do projeto após a criação da seção.

Vamos começar examinando o efeito de usar cada um dos eixos.

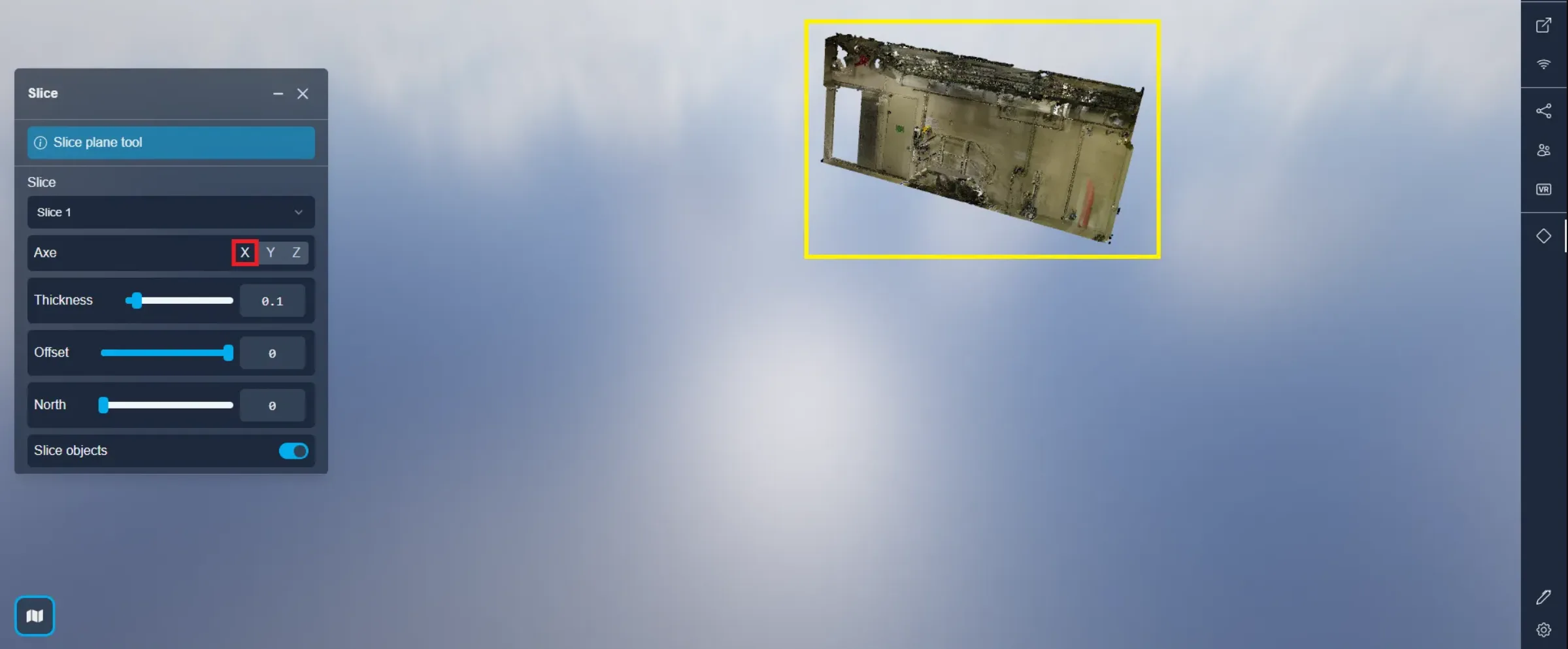

O eixo X cortará o projeto verticalmente ao longo do eixo Oeste/Leste.

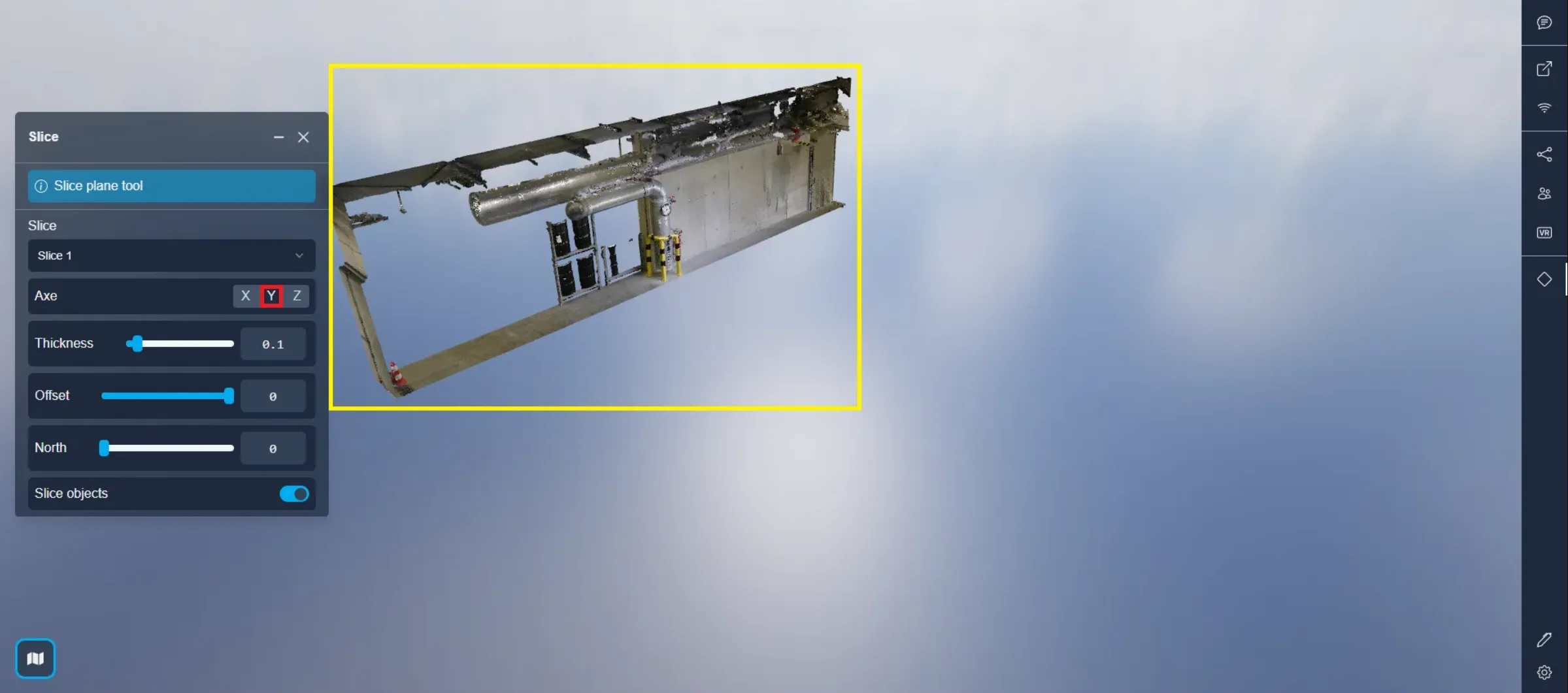

O eixo Y cortará o projeto verticalmente ao longo do eixo Norte/Sul.

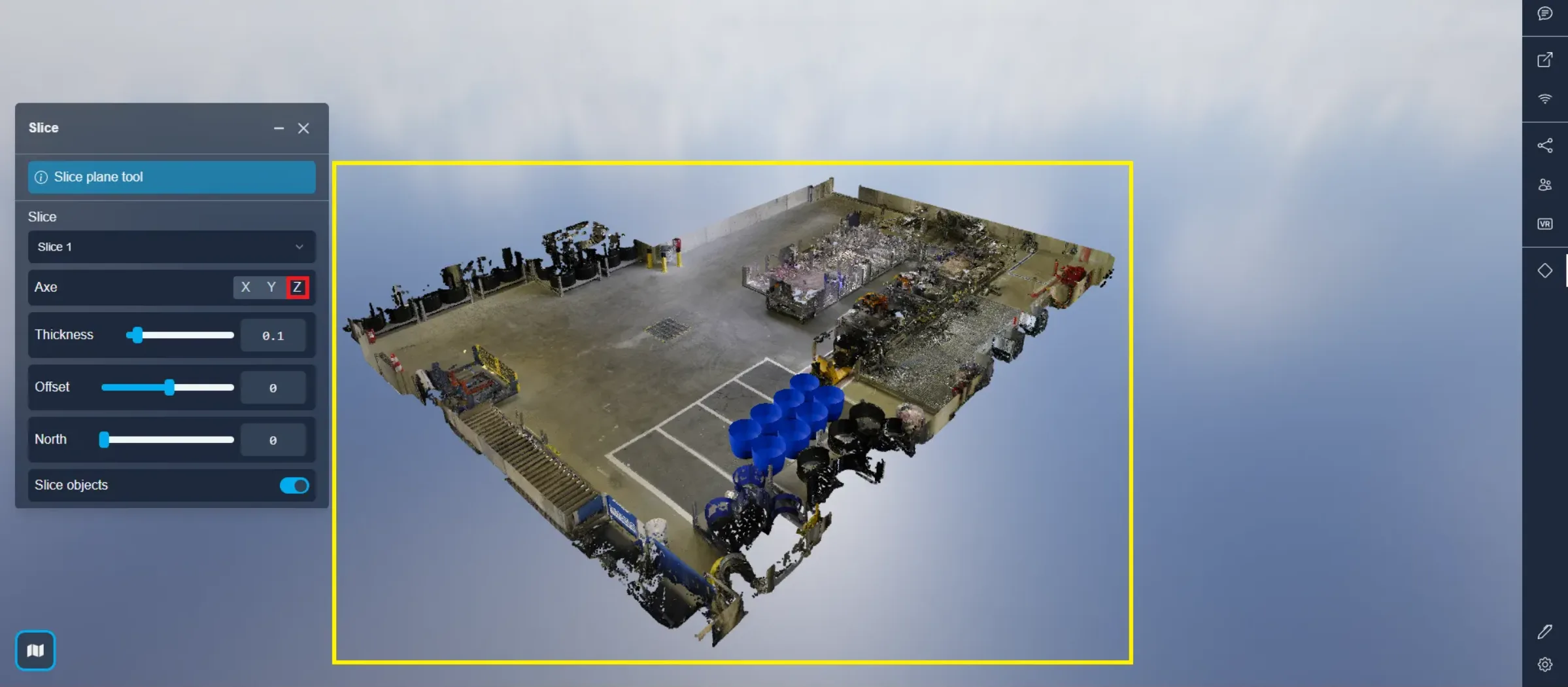

O eixo Z cortará o projeto horizontalmente.

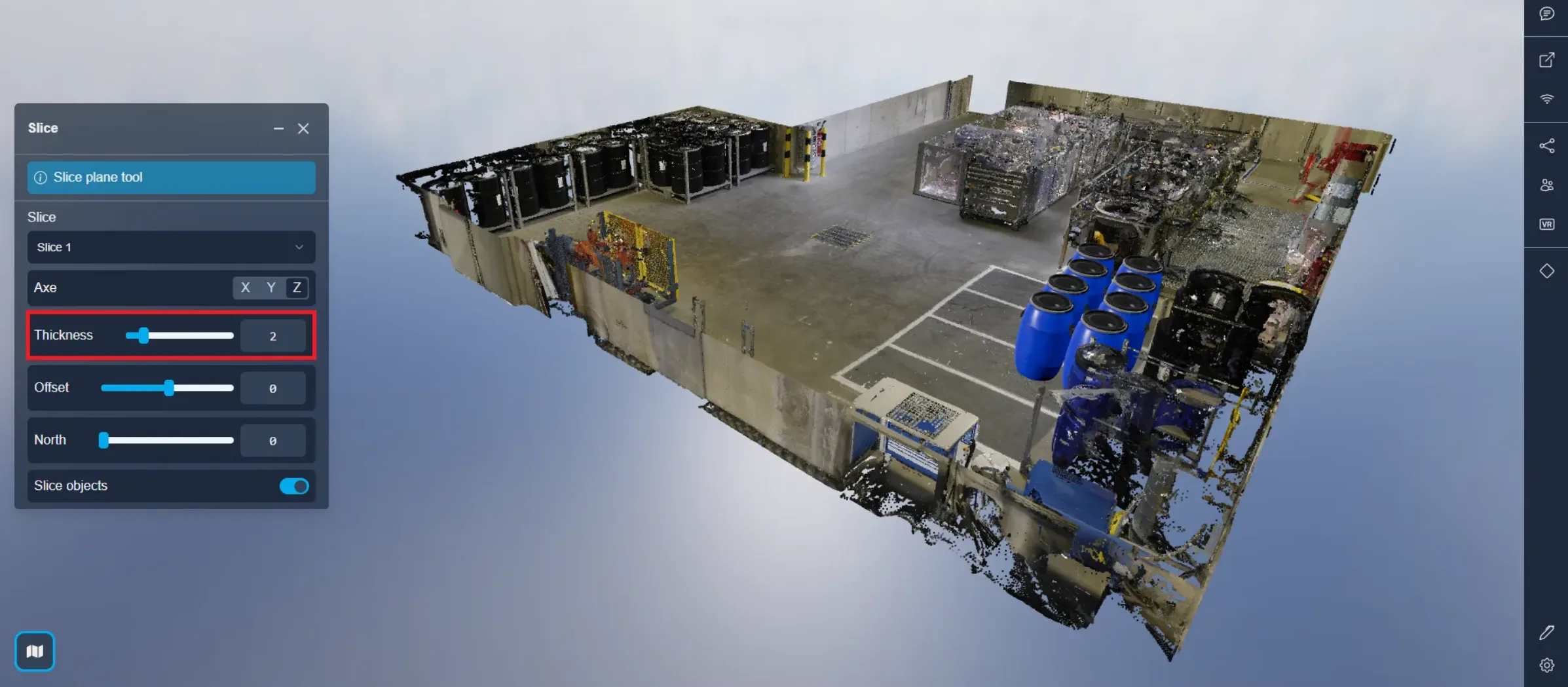

O primeiro cursor permite escolher a espessura da fatia.

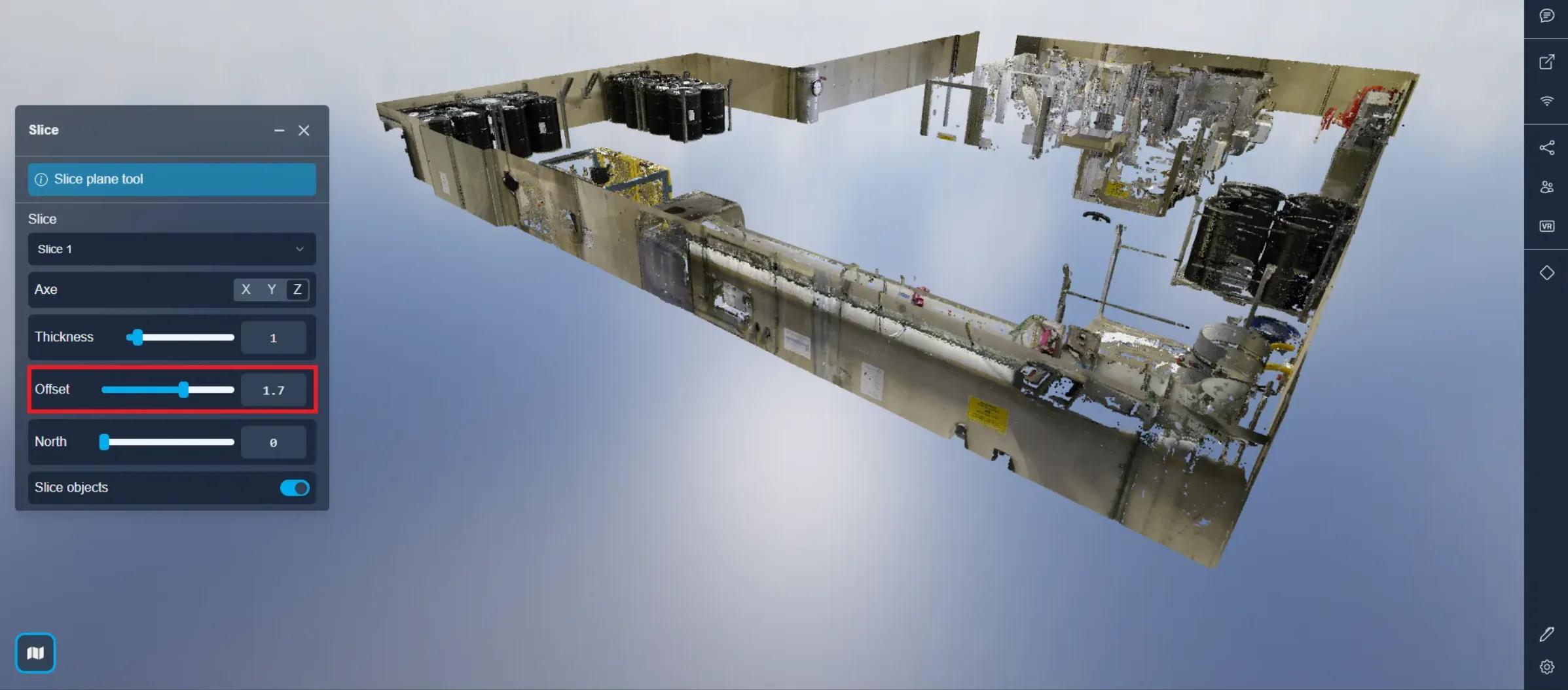

O deslocamento permite ajustar a posição da fatia. Neste contexto, com o eixo Z selecionado, um valor de 0 corresponde ao nível do solo.

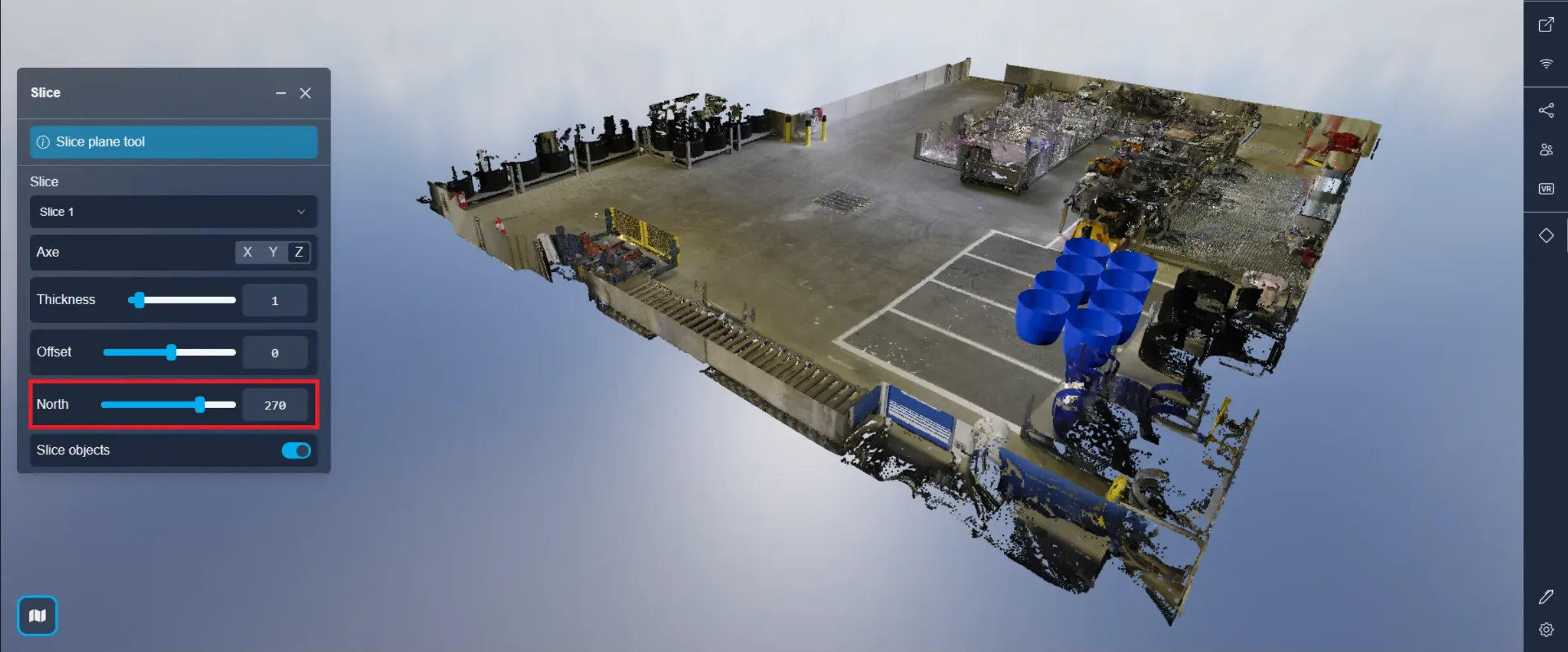

Para alinhar os eixos X e Y com as linhas do edifício, você pode ajustar a orientação Norte do projeto.

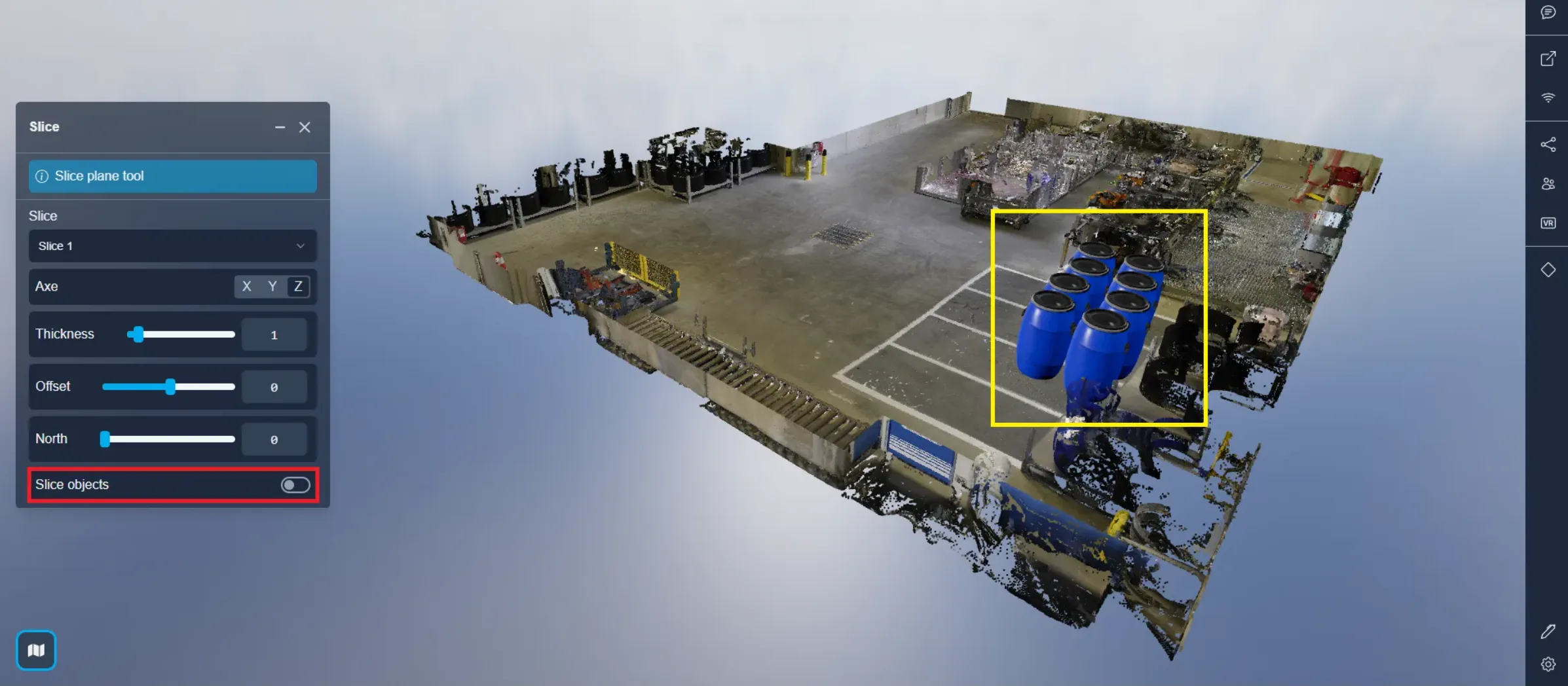

A última opção permite escolher incluir objetos 3D e 2D ao usar um plano de corte, ou cortar exclusivamente a nuvem de pontos.

Você pode criar perfis verticais que podem ser exportados consultando este artigo.

Se tiver problemas, nossa equipe de suporte está aqui para ajudar. Boa exploração!
