Atributos da Nuvem de Pontos

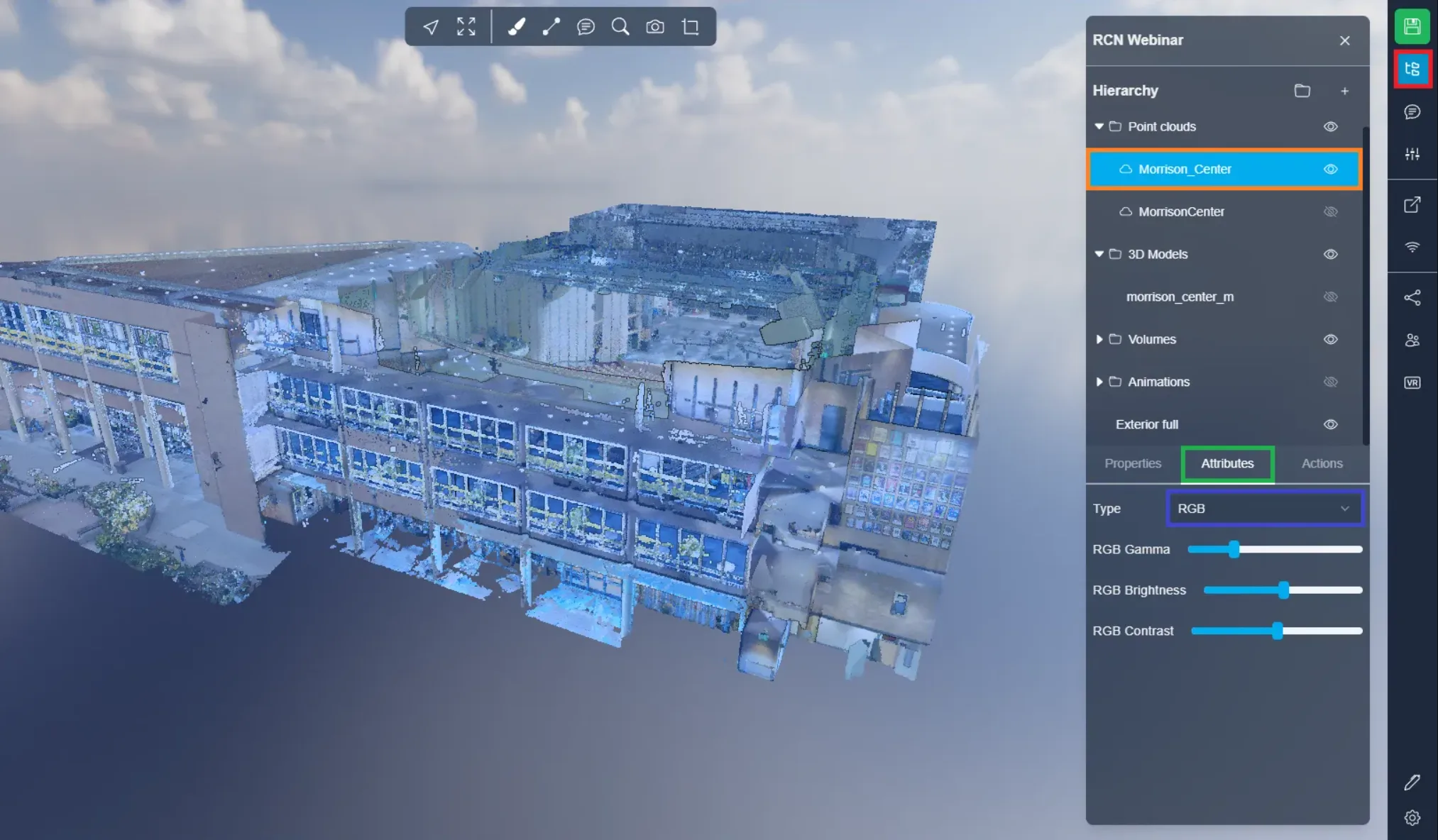

Para acessar os atributos de um nuvem de pontos, abra o menu do projeto e selecione sua nuvem de pontos. Clique na aba Atributos, abaixo você encontrará um menu suspenso listando todos os atributos possíveis, selecione aquele que deseja usar. Você encontrará uma lista de todos os atributos possíveis e o que cada um faz, abaixo.

Aqui você encontrará uma lista de todos os valores disponíveis, junto com seu uso e as opções relacionadas:

  • Análise: Funciona apenas com nuvens de pontos de análise, para mais informações sobre análise, confira este artigo.

    • Nome: Mude o nome da nuvem de pontos
    • Ver a posição
    • Ver a rotação
    • Ver a Escala
    • Deletar a análise (apenas eliminará da Aplicação 3D, pode ser recarregada mais tarde se for uma análise do lado do servidor)

  • Classificação: Funciona apenas com nuvens de pontos compatíveis. O objetivo da classificação é agrupar pontos semelhantes em categorias significativas, como solo, vegetação, edifícios e outros objetos.

    • Mostrar / ocultar tudo: exibe ou oculta todas as categorias
    • Uma linha por categoria, clique na linha para mostrar / ocultar, clique na cor para mudá-la

  • Cor: Colorir toda a nuvem de pontos com 1 cor

    • Selecione uma cor usando a paleta
    • Use um código hexadecimal para selecionar a cor
    • Escolha uma cor da lista padrão

  • Composto: Use isso se desejar usar várias opções ao mesmo tempo, arraste os deslizadores para aumentar / diminuir seu uso.

    • RGBA: Nuvem de pontos colorida
      • Gamma: Basicamente a exposição da nuvem de pontos, gamma mais baixo equivale a maior exposição, gamma mais alto, menor exposição, dá um visual de pôr do sol
      • Brilho: O brilho da nuvem de pontos, brilho mais baixo tornará mais escura, brilho mais alto tornará mais clara.
      • Contraste: Altera o contraste da nuvem de pontos, contraste mais baixo fará com que a nuvem de pontos fique cinza, contraste mais alto sobreexporá as cores padrão (vermelho, amarelo, verde, azul…)
    • Intensidade: Força ou magnitude do sinal
      • Faixa: De baixa intensidade a alta
      • Gamma: Basicamente a exposição da nuvem de pontos, gamma mais baixo equivale a maior exposição, gamma mais alto, menor exposição, dá um visual de pôr do sol
      • Brilho: O brilho da nuvem de pontos, brilho mais baixo tornará mais escura, brilho mais alto tornará mais clara.
      • Contraste: Altera o contraste da nuvem de pontos, contraste mais baixo fará com que a nuvem de pontos fique cinza, contraste mais alto sobreexporá as cores padrão (vermelho, amarelo, verde, azul…)
    • Elevação: Altura ou posição vertical de cada ponto
      • Faixa de elevação: defina onde o gradiente começa e termina em termos de altura
      • Modo de gradiente
        • Clamp: Gradiente padrão, fora da faixa, mantém a cor final da borda
        • Repetir: Quando o gradiente terminar, reinicia a partir da cor original
        • Espelho Repetir: Quando o gradiente terminar, coloca um novo gradiente invertido, semelhante ao repetir, exceto que não há descontinuidade de cor
      • Esquema de gradiente: Mude as cores do gradiente, seleção apenas de uma lista pré-definida
    • Análise: Apenas se disponível nessa nuvem de pontos, comparação de modelo com nuvem de pontos
    • Classificação: Apenas se disponível nessa nuvem de pontos, divide diferentes tipos de objetos (solo, vegetação, edifícios…)
    • Número de retorno: Quantidade de pulsos que foram necessários para obter aquele ponto
    • ID da fonte do ponto: Agrupados por ID de escaneamento

  • Elevação: Representa a altura ou posição vertical de cada ponto. Os dados de elevação são importantes em muitas aplicações de nuvens de pontos, como mapeamento topográfico, modelagem de inundações, planejamento urbano e design de infraestrutura. Ao analisar os dados de elevação, é possível criar modelos digitais de elevação (DEMs) precisos e detalhados que podem ser usados para uma ampla gama de análises e visualizações geoespaciais.

    • Faixa de elevação: defina onde o gradiente começa e termina em termos de altura
    • Modo de gradiente
      • Clamp: Gradiente padrão, fora da faixa, mantém a cor final da borda
      • Repetir: Quando o gradiente terminar, reinicia a partir da cor original
      • Espelho Repetir: Quando o gradiente terminar, coloca um novo gradiente invertido, semelhante ao repetir, exceto que não há descontinuidade de cor
    • Esquema de gradiente: Mude as cores do gradiente, seleção apenas de uma lista pré-definida

  • Gps-tempo: O tempo GPS é um atributo importante associado a cada ponto na nuvem de pontos. Ele fornece informações sobre o momento em que o pulso laser foi emitido e o momento em que o pulso de retorno foi recebido, permitindo o cálculo preciso da distância e da posição do ponto. Além disso, o tempo GPS também pode ser usado para controle de qualidade e fins de análise. Ao analisar a distribuição dos valores de tempo GPS em toda a nuvem de pontos, é possível identificar áreas com anomalias temporais ou erros, que podem indicar problemas com os dados ou o sistema LiDAR.

  • Índices: Os índices são atributos associados a cada ponto em uma nuvem de pontos LiDAR que fornecem informações adicionais sobre as propriedades espaciais do ponto e suas relações com outros pontos na nuvem. Eles são frequentemente usados para apoiar tarefas avançadas de análise e processamento, como segmentação, classificação e extração de características. Existem vários tipos de índices que podem ser usados no processamento de nuvens de pontos LiDAR, incluindo:

    • Vetor normal: Este índice representa a orientação do ponto em relação ao seu vizinho local. Pode ser usado para identificar superfícies planas ou estimar normais de superfície para reconstrução de superfícies.
    • Curvatura: Este índice representa a curvatura local da superfície no ponto. Pode ser usado para identificar bordas afiadadas ou estimar o raio de curvatura para superfícies curvas.
    • Altura acima do solo: Este índice representa a altura do ponto acima do solo ou de uma superfície de referência. Pode ser usado para modelagem de terreno ou para identificar objetos que estão acima ou abaixo da superfície do solo.
    • Altura relativa: Este índice representa a altura do ponto em relação aos pontos vizinhos. Pode ser usado para identificar objetos que estão mais altos ou mais baixos que seu entorno.
    • Densidade: Este índice representa a densidade de pontos na vizinhança local ao redor do ponto. Pode ser usado para identificar áreas com alta ou baixa densidade de pontos, como vegetação ou fachadas de edifícios.

  • Intensidade: Representa a força ou magnitude do sinal que foi recebido por um sensor ou dispositivo quando o ponto foi capturado. Em alguns casos, a intensidade está relacionada à refletância do objeto naquele ponto. Por exemplo, em uma nuvem de pontos LiDAR, o valor de intensidade representa a quantidade de luz laser que foi refletida de volta ao sensor pelo objeto. Nesse caso, um valor de intensidade mais alto indicaria uma superfície que reflete mais luz, como uma parede branca, enquanto um valor de intensidade mais baixo indicaria uma superfície que reflete menos luz, como um carro preto. Em outros casos, a intensidade pode representar uma quantidade física diferente. Por exemplo, em uma nuvem de pontos fotográfica, a intensidade pode representar o brilho de um pixel na imagem original que foi usada para gerar a nuvem de pontos.

    • Faixa: De baixa intensidade a alta
    • Gamma: Basicamente a exposição da nuvem de pontos, gamma mais baixo equivale a maior exposição, gamma mais alto, menor exposição, dá um visual de pôr do sol
    • Brilho: O brilho da nuvem de pontos, brilho mais baixo tornará mais escura, brilho mais alto tornará mais clara.
    • Contraste: Altera o contraste da nuvem de pontos, contraste mais baixo fará com que a nuvem de pontos fique cinza, contraste mais alto sobreexporá as cores padrão (vermelho, amarelo, verde, azul…)

  • Gradiente de intensidade: É uma medida da mudança na intensidade entre pontos vizinhos em uma nuvem de pontos. Representa a taxa na qual a intensidade muda em relação à distância ou posição. O gradiente de intensidade é calculado tomando o gradiente dos valores de intensidade na nuvem de pontos. Isso envolve calcular as derivadas parciais dos valores de intensidade em relação às coordenadas x, y e z de cada ponto. A magnitude do vetor gradiente em cada ponto representa o valor do gradiente de intensidade. Altos valores de gradiente de intensidade indicam bordas ou limites nítidos, enquanto valores baixos indicam transições suaves ou graduais.

    • Faixa: De baixa intensidade a alta
    • Gamma: Basicamente a exposição da nuvem de pontos, gamma mais baixo equivale a maior exposição, gamma mais alto, menor exposição, dá um visual de pôr do sol
    • Brilho: O brilho da nuvem de pontos, brilho mais baixo tornará mais escura, brilho mais alto tornará mais clara.
    • Contraste: Altera o contraste da nuvem de pontos, contraste mais baixo fará com que a nuvem de pontos fique cinza, contraste mais alto sobreexporá as cores padrão (vermelho, amarelo, verde, azul…)

  • Nível de detalhe: No processamento de nuvens de pontos LiDAR, o Nível de Detalhe (LOD) pode se referir à densidade de pontos na nuvem de pontos, à resolução dos dados ou ao nível de abstração utilizado para representar os dados. Por exemplo, uma nuvem de pontos com um alto nível de detalhe teria uma alta densidade de pontos, uma alta resolução e um nível de abstração fino. Inversamente, uma nuvem de pontos com um baixo nível de detalhe teria uma densidade de pontos mais baixa, uma resolução mais baixa e um nível de abstração grosso.

  • Matcap: No processamento de nuvens de pontos LiDAR, matcap pode ser usado para adicionar texturas visuais e efeitos de sombreamento a modelos 3D criados a partir de nuvens de pontos. Ao aplicar uma textura matcap a um modelo 3D, é possível criar uma representação mais realista e visualmente atraente da cena. Por exemplo, uma textura matcap poderia ser usada para simular a aparência de uma parede de concreto ou de uma casca de árvore, adicionando profundidade e realismo ao modelo 3D.

    • Selecione a textura a ser aplicada

  • Número de retornos: Representa o número total de pulsos laser que foram emitidos e retornaram ao sensor LiDAR para capturar aquele ponto particular. Semelhante ao número de retorno, o número de retornos pode variar de 1 a 5 ou mais, dependendo do sistema LiDAR utilizado. O número total de retornos pode fornecer informações sobre a complexidade e estrutura do objeto ou cena sendo escaneada. Por exemplo, um ponto com um alto número de retornos pode indicar um objeto com múltiplas camadas ou geometria complexa, como um dossel de árvore ou uma fachada de edifício.

  • ID da fonte do ponto: Identifica o sensor laser específico que gerou o ponto. Cada sensor laser em um sistema LiDAR possui um ID ou número único, e essa informação é registrada nos dados da nuvem de pontos para permitir análise e controle de qualidade. O ID da fonte do ponto é especialmente útil em situações em que múltiplos sensores LiDAR são usados para capturar uma única cena ou área. Ao identificar qual sensor gerou cada ponto, é possível realizar verificações de controle de qualidade nos dados e garantir que os dados estejam devidamente alinhados e registrados entre diferentes sensores. Isso é especialmente importante em aplicações como silvicultura, onde múltiplos sensores LiDAR podem ser usados para capturar dados de diferentes ângulos e perspectivas. Em nossa plataforma, o ID da fonte do ponto é usado para armazenar o ID de escaneamento de origem, permitindo que os usuários rastreiem facilmente de qual escaneamento cada ponto da nuvem de pontos se originou. Por exemplo, se múltiplos escaneamentos foram feitos da mesma área usando um scanner a laser 3D, cada escaneamento poderia ser atribuído a um ID único de escaneamento e o atributo ID da fonte do ponto para cada ponto na nuvem de pontos poderia ser definido como o ID de escaneamento correspondente.

  • RGBA: É usado para representar a cor de cada ponto na nuvem de pontos. Os canais vermelho, verde e azul são usados para representar a cor do ponto, enquanto o canal alfa é usado para representar a transparência ou opacidade do ponto. O uso de cor nas nuvens de pontos LiDAR pode ser útil para fins de visualização e interpretação, pois pode fornecer informações adicionais sobre as propriedades dos objetos e superfícies representados pelos pontos. Por exemplo, em mapeamento de vegetação, a cor dos pontos pode ser usada para distinguir entre diferentes tipos de vegetação ou para identificar áreas de alta ou baixa densidade de vegetação.

    • Gamma: Basicamente a exposição da nuvem de pontos, gamma mais baixo equivale a maior exposição, gamma mais alto, menor exposição, dá um visual de pôr do sol
    • Brilho: O brilho da nuvem de pontos, brilho mais baixo tornará mais escura, brilho mais alto tornará mais clara.
    • Contraste: Altera o contraste da nuvem de pontos, contraste mais baixo fará com que a nuvem de pontos fique cinza, contraste mais alto sobreexporá as cores padrão (vermelho, amarelo, verde, azul…)

  • Número de retorno: Representa o número de vezes que um pulso laser foi emitido e retornou ao sensor LiDAR para capturar aquele ponto particular. Semelhante ao número de retornos, o número de retorno é tipicamente um valor entre 1 e 5, com 1 indicando o primeiro retorno e 5 indicando o quinto retorno. O primeiro retorno representa o pulso laser que é refletido da superfície superior do objeto, enquanto retornos subsequentes podem representar reflexões de superfícies inferiores ou múltiplas reflexões dentro do objeto.

  • Classificação do ângulo de escaneamento: Representa o ângulo entre o feixe laser e a linha de referência do scanner quando o pulso laser foi emitido para capturar aquele ponto particular. A classificação do ângulo de escaneamento fornece informações sobre o ângulo em que o ponto foi capturado, com um valor de 0 indicando a linha de referência do scanner e valores positivos ou negativos indicando a variação em relação à linha de referência. Na extração de edifícios, a classificação do ângulo de escaneamento pode ser usada para identificar fachadas de edifícios e estruturas de telhado com base em sua orientação em relação à linha de referência do scanner. Na análise da superfície da estrada, a classificação do ângulo de escaneamento pode ser usada para detectar defeitos ou irregularidades na superfície, com base no ângulo do scanner em relação à superfície da estrada.

  • Dados do usuário: Permite que os usuários adicionem informações adicionais à nuvem de pontos além dos atributos padrão, como coordenadas XYZ, intensidade e número de retorno. Os dados do usuário podem ser usados para armazenar uma ampla gama de informações, como valores de cor RGB, rótulos de classificação ou metadados associados ao ponto. Por exemplo, os dados do usuário poderiam ser usados para indicar se um ponto faz parte de um edifício, de uma árvore ou de uma estrada, ou para armazenar informações sobre a qualidade da medição do ponto ou sua incerteza. O uso de dados do usuário depende das necessidades específicas e aplicações do usuário. Pode ser usado para uma variedade de tarefas, como reconhecimento de objetos, classificação, segmentação e mapeamento. Ao adicionar dados personalizados à nuvem de pontos, é possível extrair informações mais significativas e realizar tarefas avançadas de análise e processamento.

Se a sua nuvem de pontos não aparecer da forma certa à princípio, experimente os atributos RGBA ou intensidade, pois estes são os mais utilizados.

Saiba mais sobre as propriedades da nuvem de pontos em este artigo.

Se você encontrar algum problema, nossa equipe de suporte está aqui para ajudar. Boa exploração!
