Wczytywanie chmur punktów

Chmury punktów są surowcem procesów Scan-to-Plan i Scan-to-BIM: wczytaj skan, obejrzyj go w 2D i 3D, a następnie pozwól, aby analiza zamieniła go w rzut lub model.

Wczytywanie chmury​

Otwórz panel Chmury punktów (przycisk Chmura punktów na karcie Wstaw lub Widok > Palety > Chmury punktów).

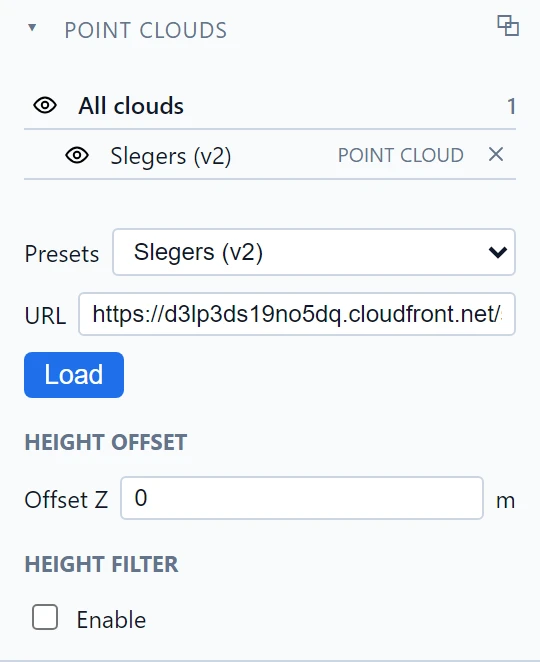

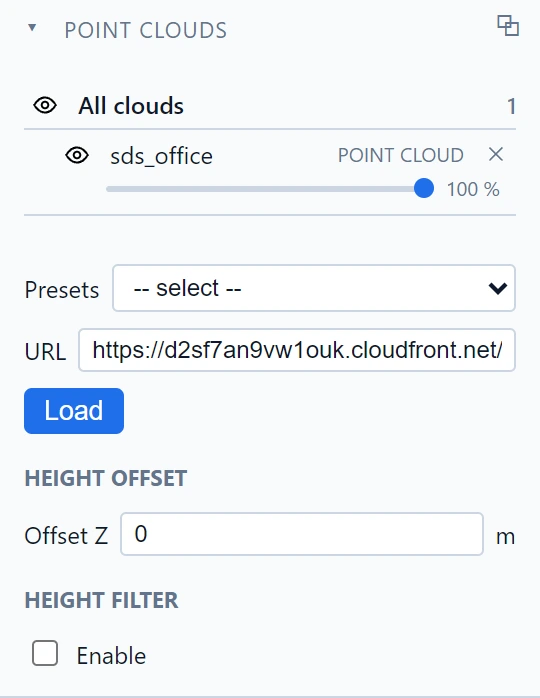

Panel Chmury punktów

  • Wybierz zbiór danych z listy Ustawienia wstępne lub wklej URL hostowanego zbioru danych.
  • Kliknij Wczytaj. Pasek stanu potwierdzi operację, a duże chmury są strumieniowane stopniowo: nie musisz czekać na cały zbiór danych, aby rozpocząć pracę.

Wczytane chmury pojawiają się w drzewie panelu, z przełącznikiem oka przy każdej chmurze.

Oglądanie chmury​

Chmura jest wyświetlana w obu widokach ze zwykłą nawigacją (zobacz Nawigacja w 2D i 3D):

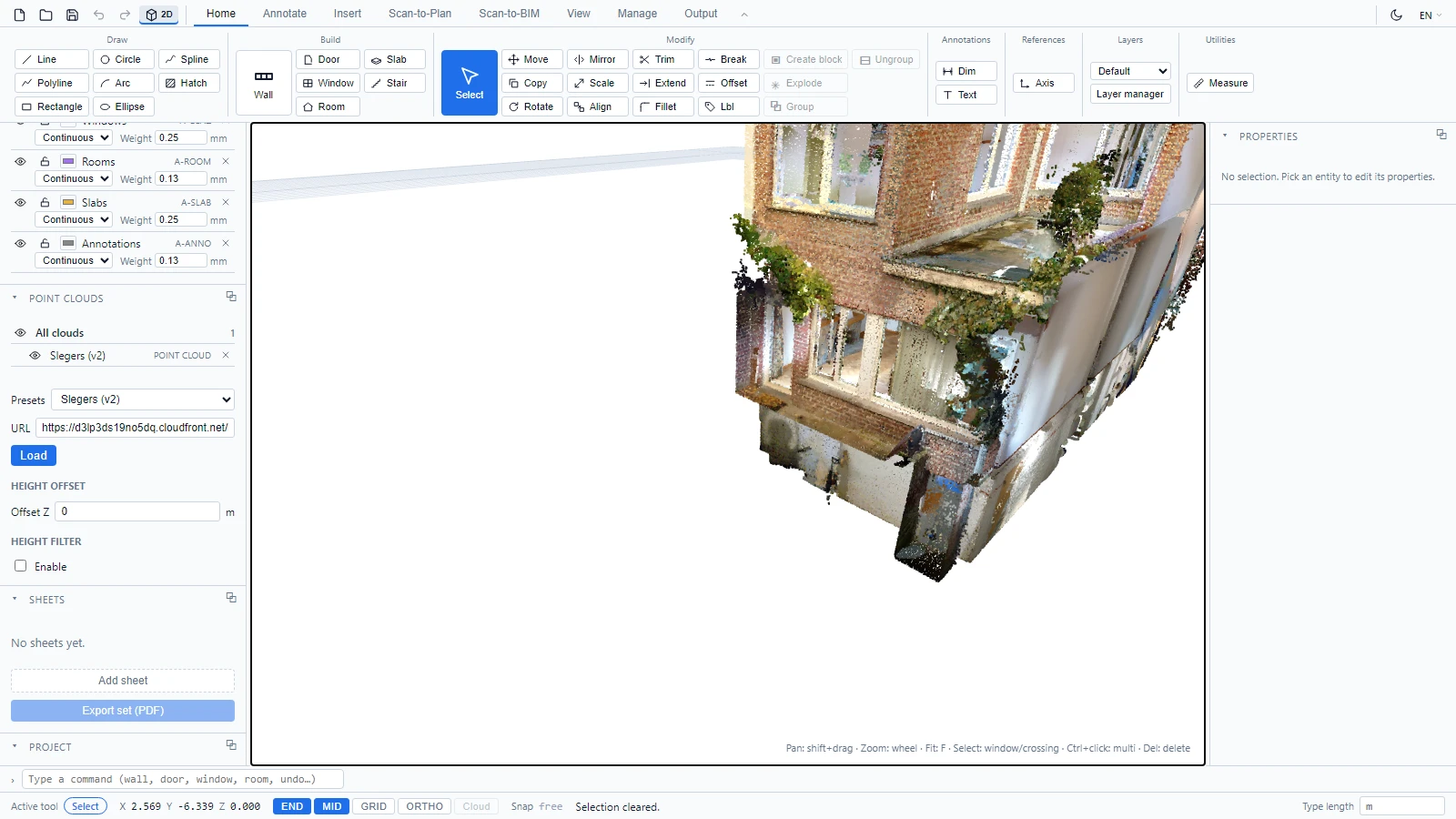

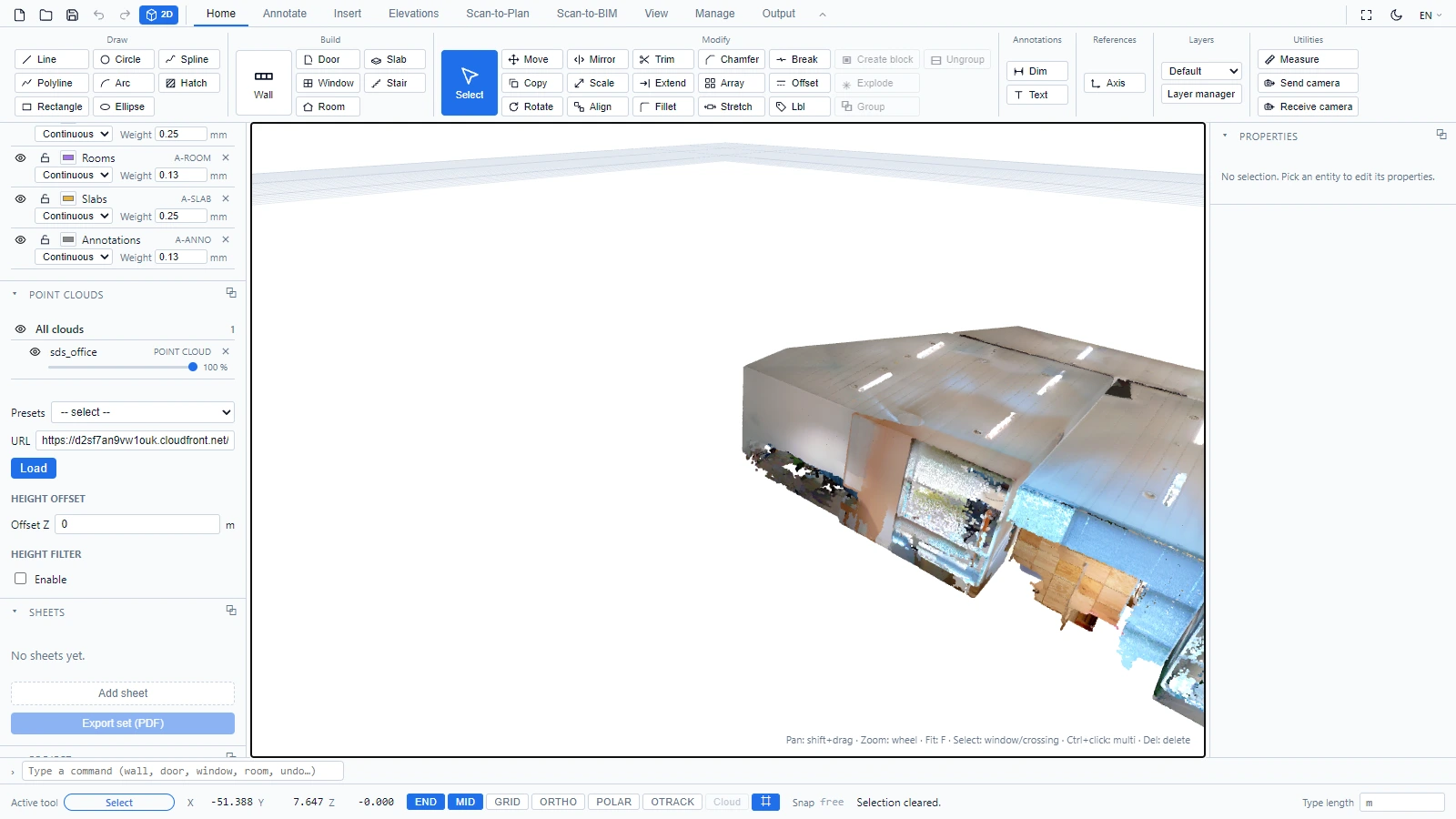

Strumieniowana chmura punktów w widoku 3D

Oglądany z góry w widoku 2D skan już czyta się jak rzut kondygnacji:

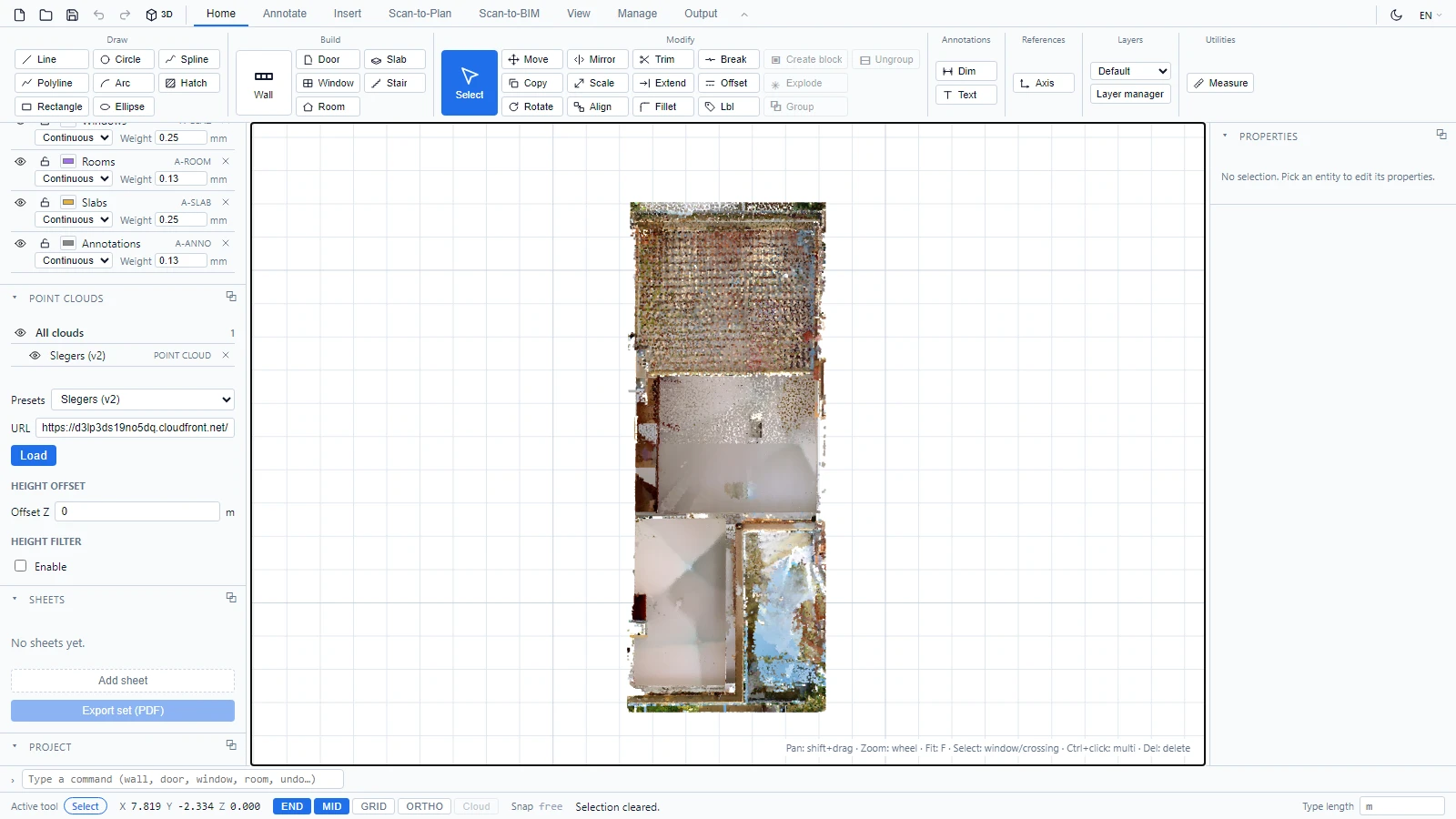

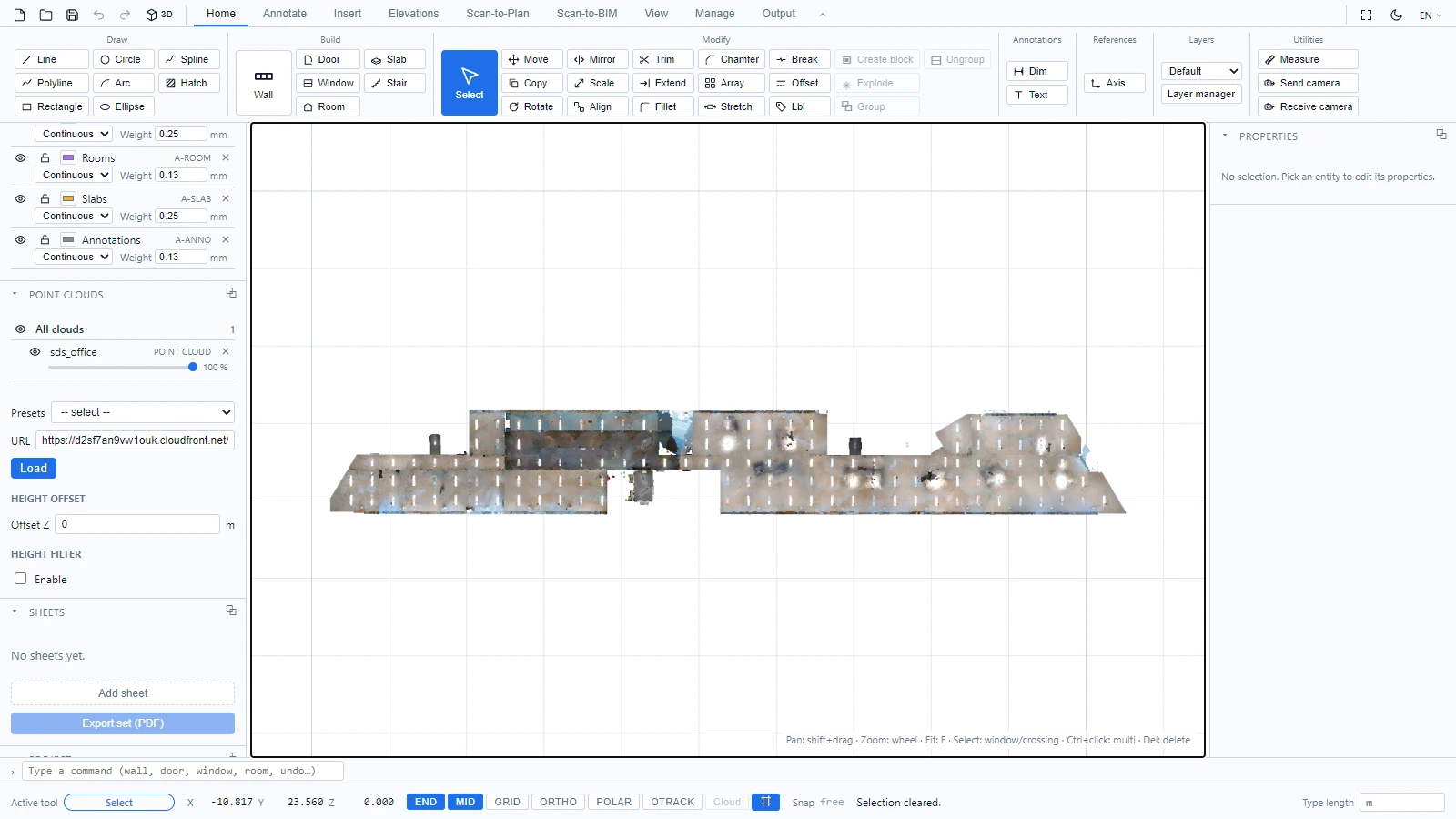

Ta sama chmura w widoku rzutu 2D

Dostosowanie wyświetlania​

Dwa elementy sterujące w panelu pomagają, gdy skan znajduje się na nietypowej rzędnej lub jest zaśmiecony:

  • Przesunięcie wysokości: przesuwa całą chmurę wzdłuż osi Z, przydatne, gdy zero skanu nie pokrywa się z zerem Twojego projektu.
  • Filtr wysokości: pokazuje wyłącznie punkty znajdujące się między wysokością minimalną a maksymalną.

Do rzeczywistej pracy na przekrojach użyj zamiast tego przekroju roboczego (zobacz Ramka przycinania, przekroje robocze i przyciąganie do chmury).

W razie pytań lub potrzeby uzyskania dodatkowych informacji prosimy o kontakt z zespołem technicznym.
