Eksport do PDF

Eksport bieżącego rzutu

1. Otwórz kartę Wydruk i kliknij PDF... (przycisk uaktywnia się, gdy rysunek ma zawartość).

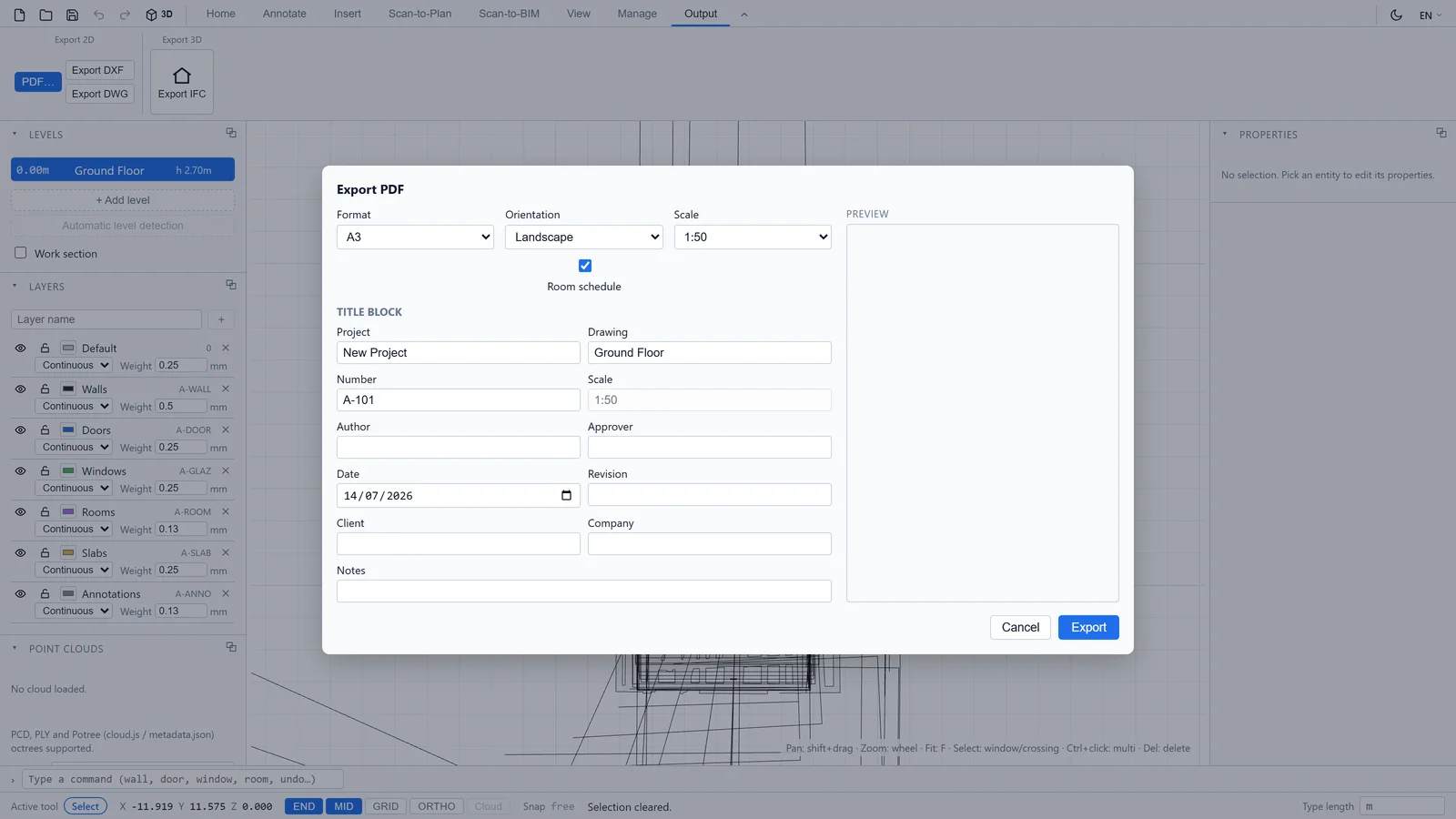

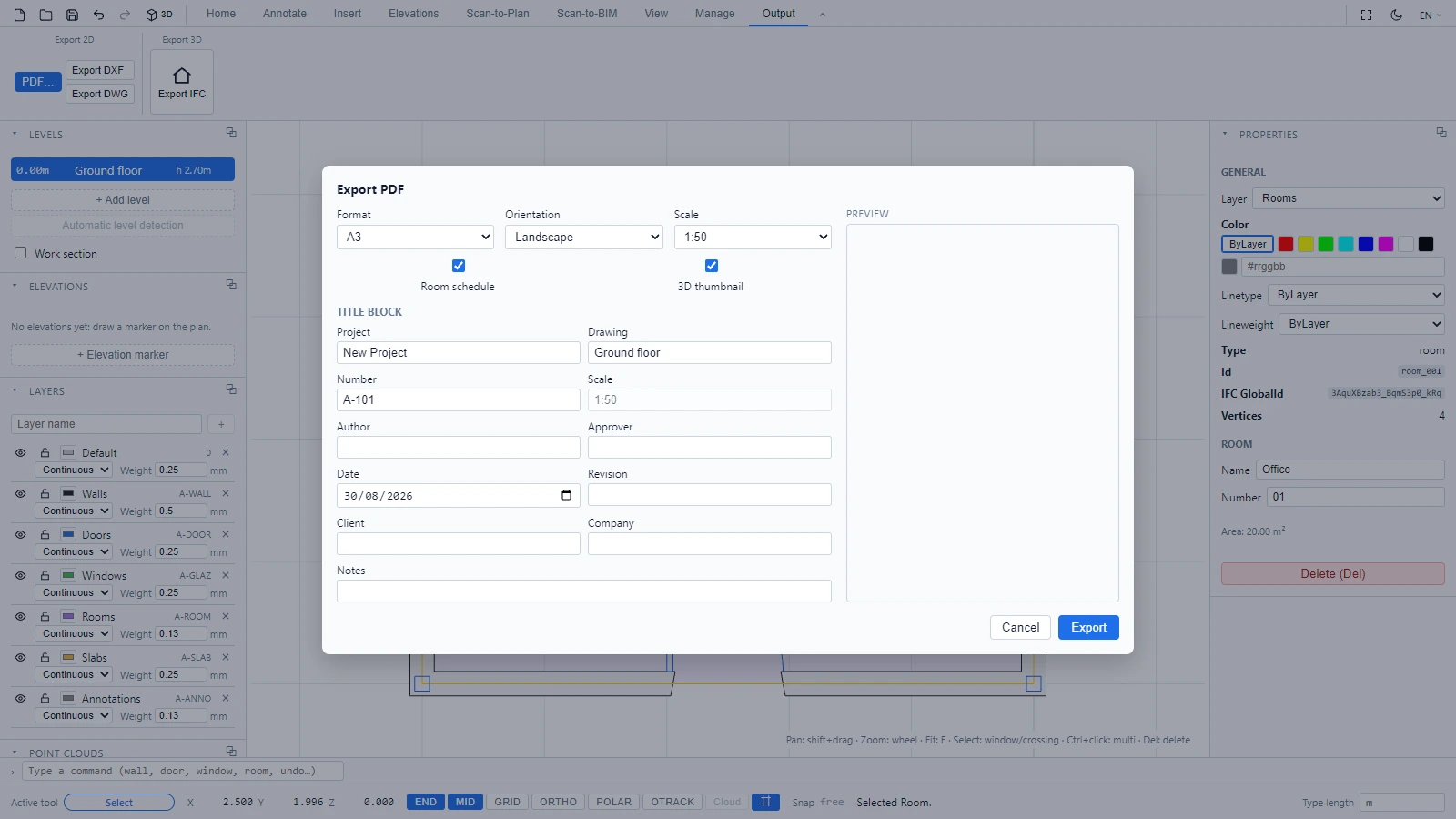

2. Wypełnij okno dialogowe Eksport PDF i kliknij Eksportuj.

Okno dialogowe udostępnia:

• Format i Orientację arkusza (domyślnie A3 poziomo).
• Skalę: rzeczywistą skalę architektoniczną, taką jak 1:50, zachowaną na papierze.
• Zestawienie pomieszczeń: dodaje do arkusza tabelę pomieszczeń i powierzchni.
• Tabelkę rysunkową: projekt, nazwę rysunku (wypełnioną wstępnie aktywnym poziomem), numer arkusza, autora, zatwierdzającego, datę, rewizję, klienta, firmę i uwagi. Podgląd po prawej stronie pokazuje skomponowany arkusz.

Eksportowany rzut to aktywny poziom, narysowany w skali, z warstwami w takim stanie, w jakim są obecnie wyświetlane: ukryj przed eksportem to, co nie powinno się drukować (zobacz Warstwy).

Zestawy arkuszy

W przypadku pełnego opracowania otwórz panel Arkusze (Widok > Palety > Arkusze). Każdy arkusz łączy poziom z formatem, orientacją i skalą, pod własną nazwą i numerem. Polecenie Eksportuj zestaw (PDF) tworzy następnie cały zestaw za jednym razem.

wskazówka

Tekst w PDF korzysta z czcionki łacińskiej. Jeśli Twój interfejs działa w języku o innym piśmie (rosyjski, chiński, japoński, koreański, arabski, hebrajski, hindi), etykiety w PDF zostaną zastąpione wersją angielską, aby plik wynikowy pozostał czytelny.
