Podkłady obrazowe i PDF

Podkład to zeskanowany rzut, zdjęcie lub plik PDF, który umieszczasz pod swoim rysunkiem, aby go obrysować. To klasyczny punkt wyjścia, gdy dysponujesz wyłącznie papierem.

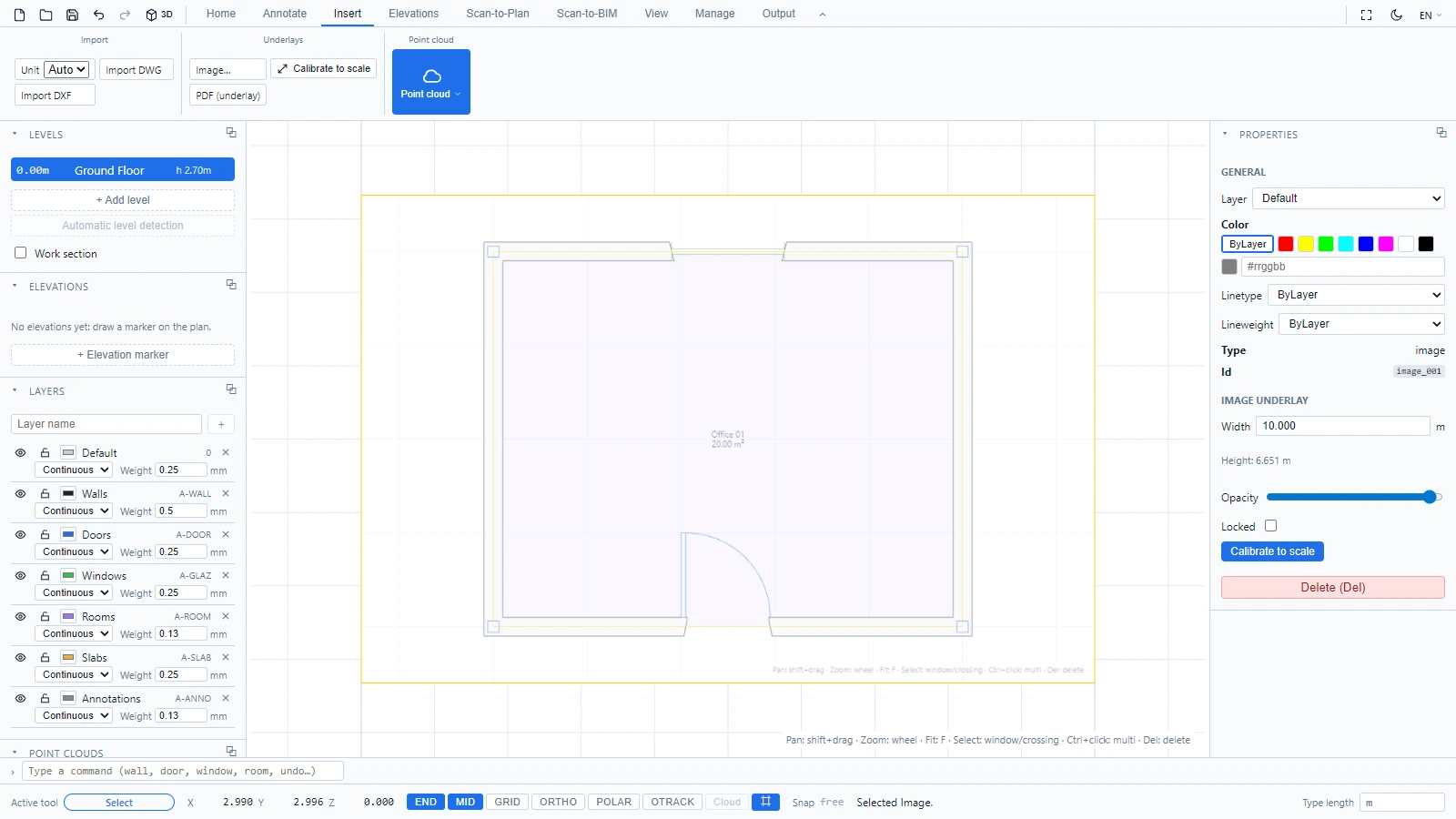

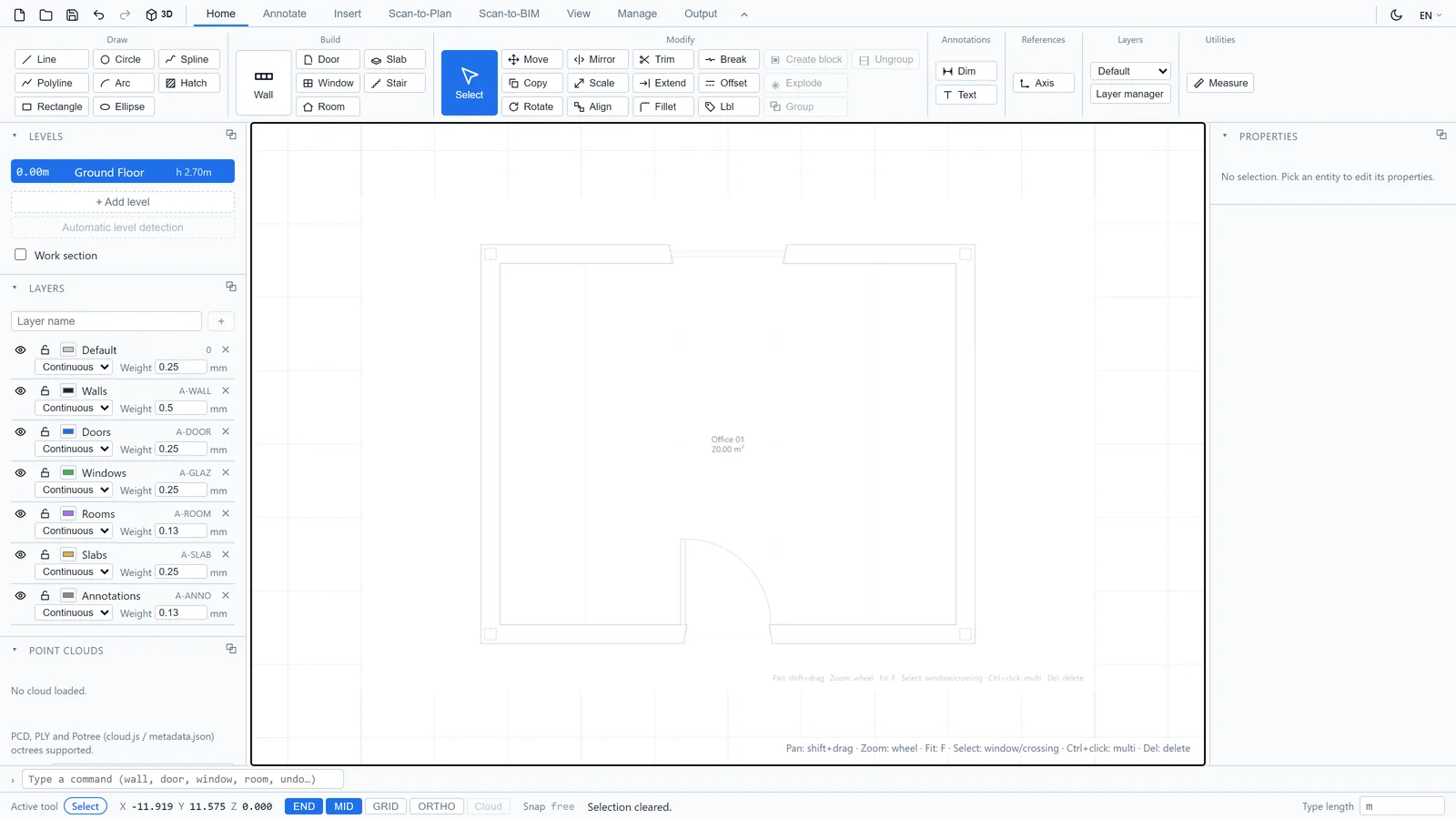

Umieszczanie podkładu

1. Otwórz kartę Wstaw.
2. W grupie Podkłady kliknij Obraz... dla pliku graficznego lub PDF (podkład) dla strony PDF.

Wybierz podkład tak jak każdy obiekt, aby dostosować go w panelu Właściwości, wraz z kryciem, lub aby go zablokować i sprawić, że kliknięcia będą przez niego przechodzić podczas obrysowywania.

Kalibracja do rzeczywistych wymiarów

Skan ma piksele, a nie metry. Nadaj mu skalę:

1. Wybierz podkład obrazowy.
2. W Wstaw > Podkłady kliknij Kalibruj skalę.
3. Kliknij dwa punkty o znanej rzeczywistej odległości, na przykład dwa końce ściany, której wymiar znasz.

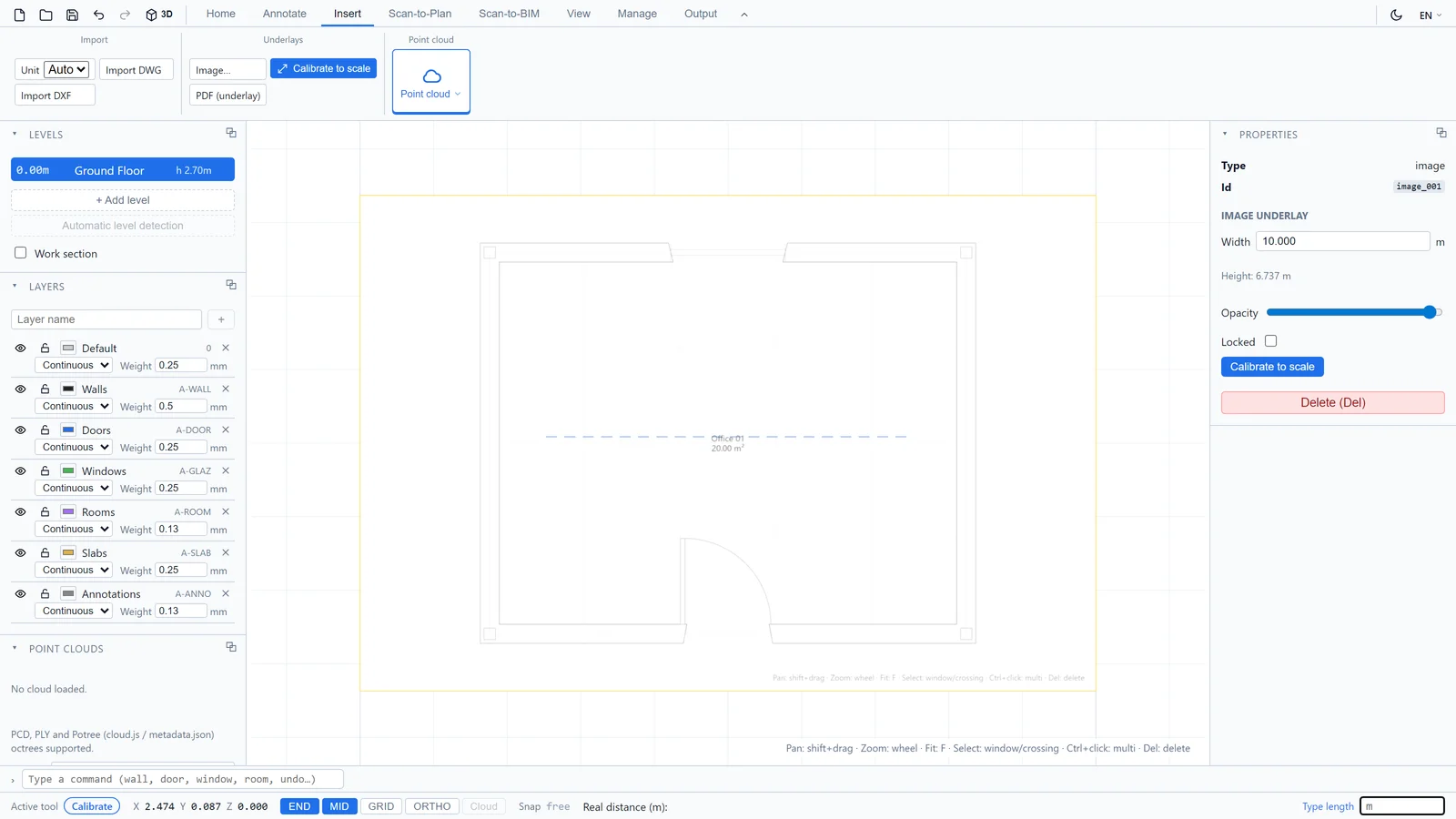

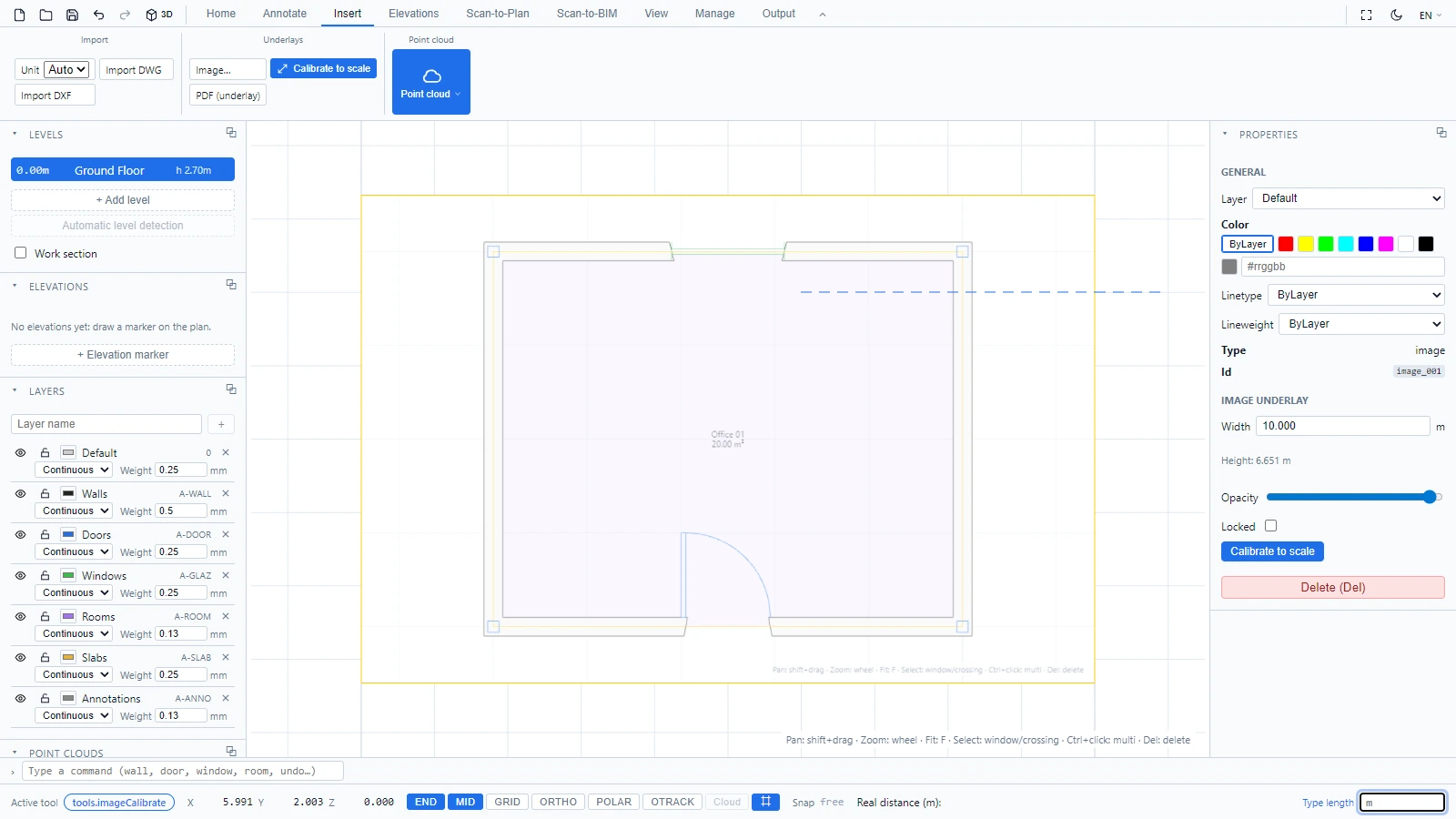

4. Pasek stanu poprosi o rzeczywistą odległość w metrach: wpisz ją i naciśnij Enter.

Podkład zostanie przeskalowany tak, aby oba punkty znalazły się dokładnie w tej odległości od siebie. Od tej chwili możesz śmiało obrysowywać na nim ściany (zobacz Rysowanie ścian) i sprawdzać dowolną odległość narzędziem Zmierz.

Jeśli podkład jest zablokowany, najpierw go odblokuj: pasek stanu przypomina o tym, gdy kalibracja zostaje z tego powodu odrzucona.
