Warstwy

Warstwy ATIS.cad działają tak, jak oczekują tego użytkownicy AutoCAD, z nazwami zgodnymi ze standardami branżowymi: A-WALL dla ścian, A-DOOR dla drzwi, A-GLAZ dla okien, A-ROOM, A-SLAB oraz A-ANNO dla adnotacji. Obiekty trafiają na warstwę odpowiadającą ich typowi, więc porządek jest zachowany, zanim jeszcze o nim pomyślisz.

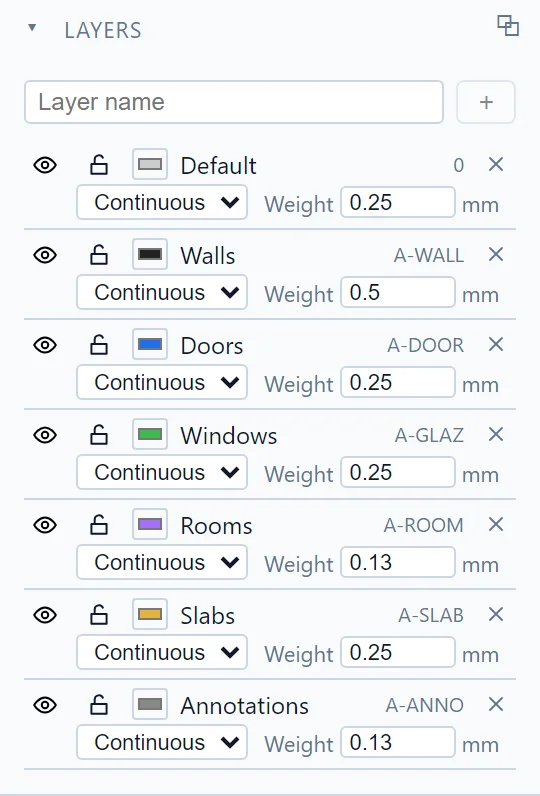

Panel Warstwy

Każdy wiersz udostępnia, od lewej do prawej:

• Oko: pokaż lub ukryj warstwę.
• Kłódka: zablokuj warstwę. Zablokowana warstwa pozostaje widoczna, ale jej obiektów nie można wybrać. Kliknięcie zablokowanej ściany wskazuje zamiast niej to, co znajduje się pod spodem, na przykład pomieszczenie.
• Próbka koloru, rodzaj linii oraz szerokość linii w milimetrach.
• x usuwa warstwę.

Wpisz nazwę w polu u góry i kliknij +, aby utworzyć warstwę. Bieżącą warstwę dla nowej geometrii szkicowej wybiera się w Narzędzia główne > Warstwy, obok przycisku Menedżer warstw, który pokazuje lub ukrywa ten panel.

Praktyczny przykład

Ukryj warstwę Drzwi, a znikną wszystkie drzwi, wraz z otworami w ścianach, bez ingerencji w model:

Typowe zastosowania: zamrożenie warstwy adnotacji podczas przerabiania ścian, zablokowanie zaimportowanych linii odniesienia, aby móc je obrysowywać bez ich chwytania, lub przygotowanie rzutu do wydruku przez ukrycie tego, co nie powinno się na nim znaleźć.
