Pomiary i osie odniesienia

Zmierz

Gdy potrzebujesz tylko liczby, a nie obiektu wymiarowego:

1. Kliknij Zmierz w Narzędzia główne > Narzędzia (albo wpisz measure, albo kod AutoCAD di).
2. Klikaj punkty wzdłuż tego, co chcesz zmierzyć.

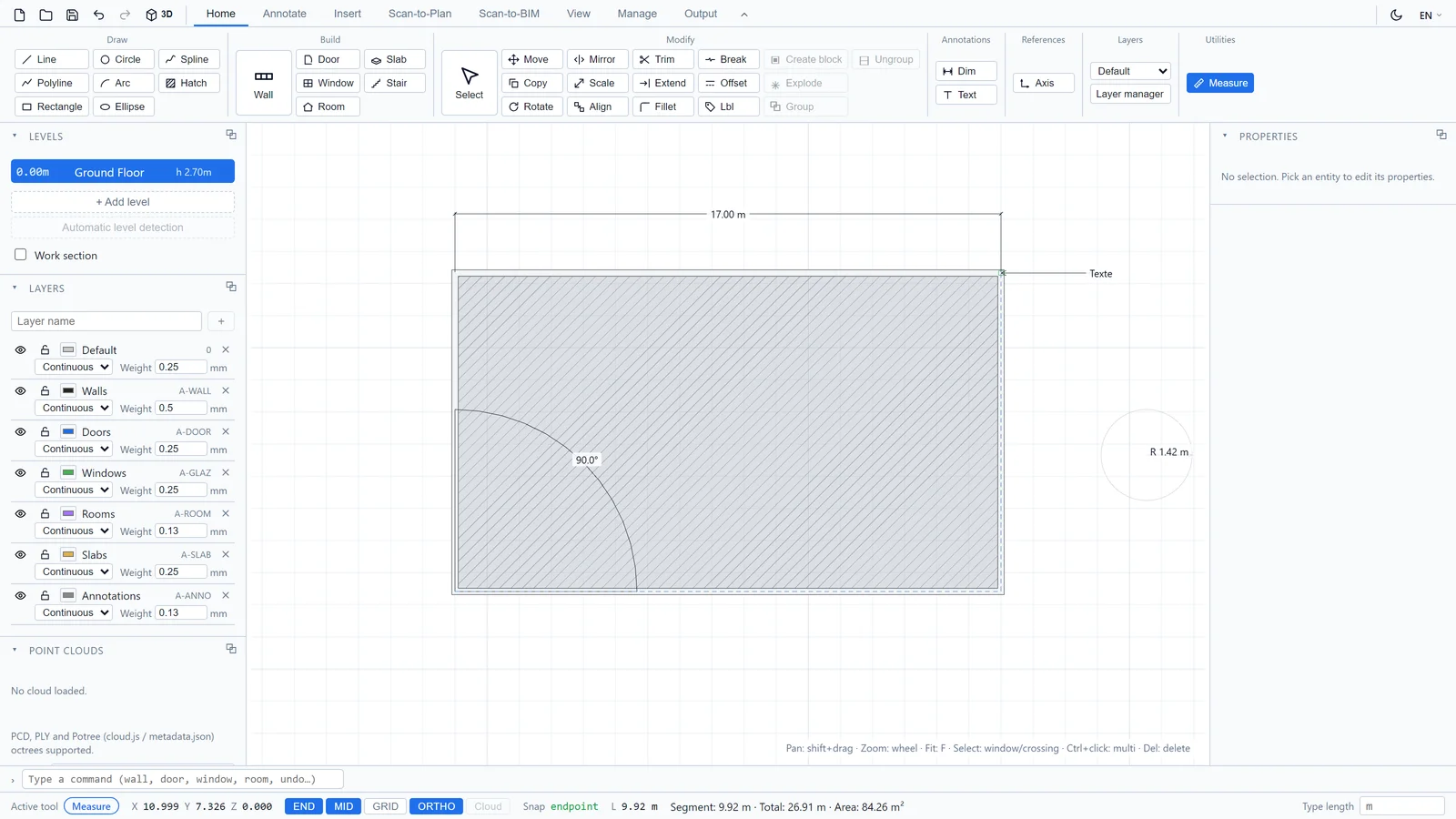

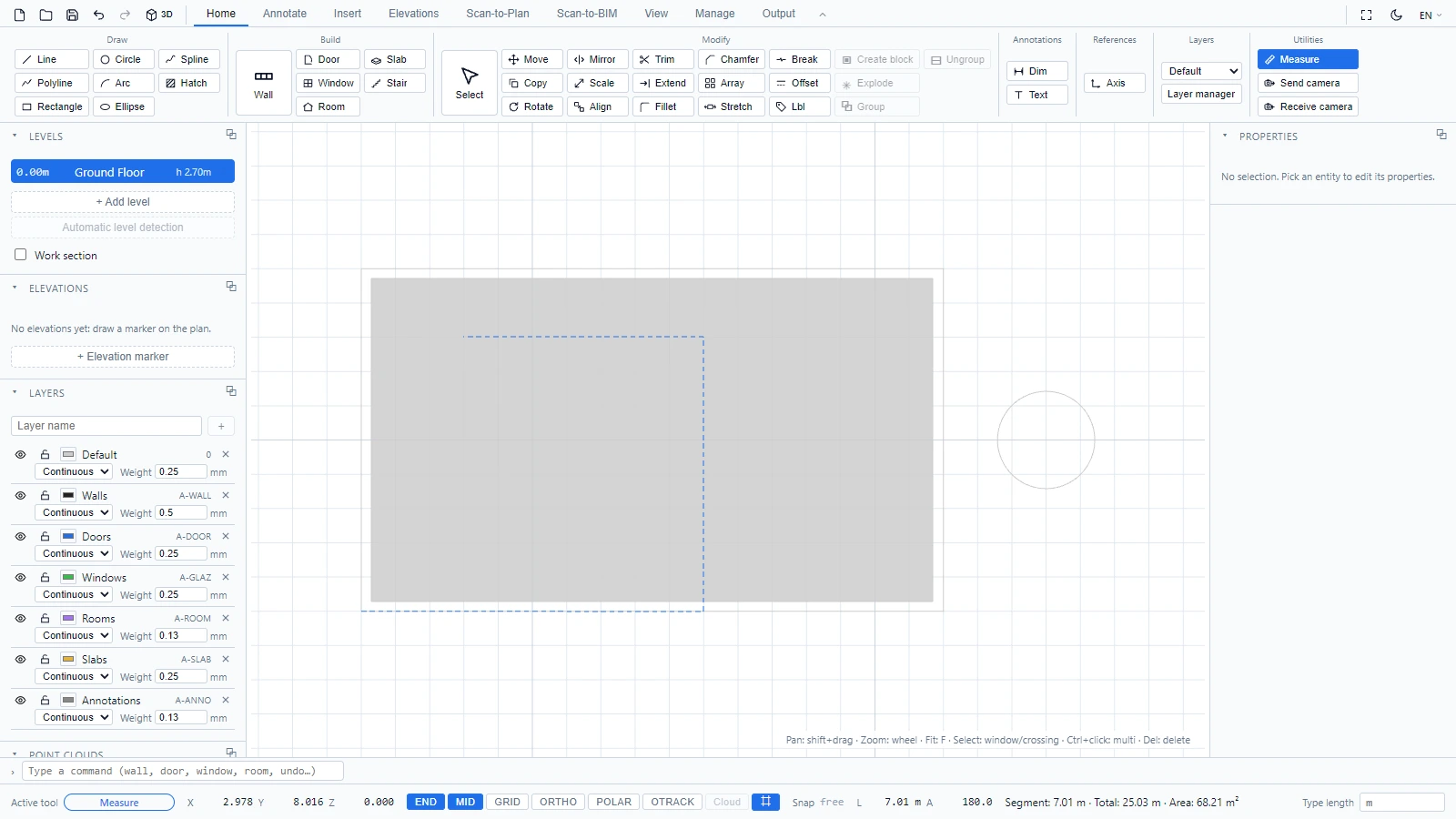

Pasek stanu na bieżąco pokazuje odczyt: długość aktualnego segmentu, sumę oraz pole zamkniętego obszaru, gdy wskażesz trzy lub więcej punktów. Kliknięcie prawym przyciskiem myszy lub Escape zeruje pomiar. Nic nie zostaje dodane do rysunku.

Osie odniesienia

Osie to oznaczone literami linie odniesienia na rysunkach budowlanych. W Narzędzia główne > Odniesienia:

1. Kliknij Oś.
2. Kliknij dwa punkty końcowe osi.

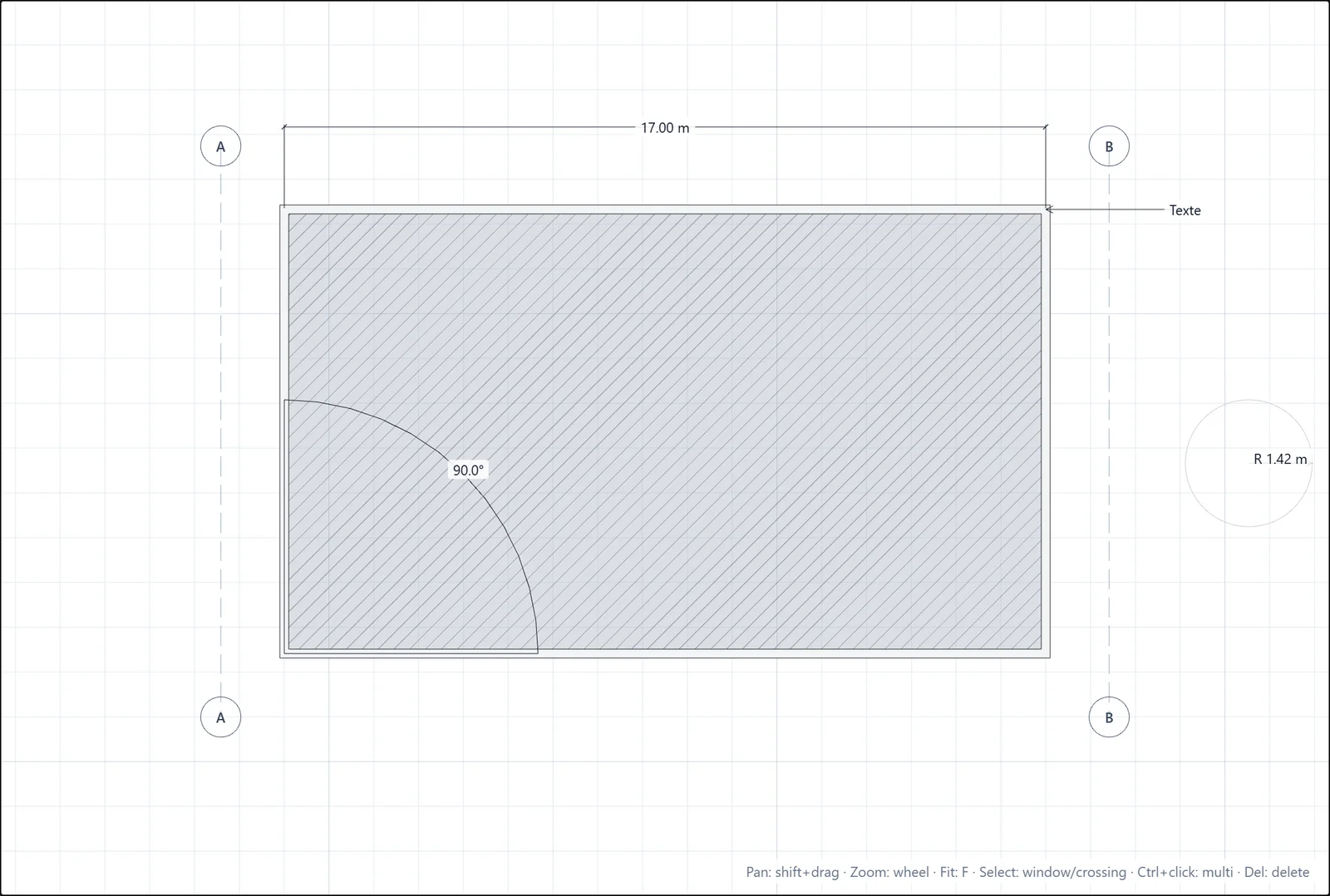

Każda oś automatycznie otrzymuje swoją literę (Oś A, Oś B...) i wyświetla ją w kółku na obu końcach.
