Wymiary

Wszystkie narzędzia wymiarowania znajdują się na karcie Adnotacje (najczęściej używane są również powielone w Narzędzia główne > Adnotacje).

Karta Adnotacje

Wymiary liniowe​

  1. Kliknij Wym. (skrót H) lub wpisz dim.
  2. Kliknij pierwszy punkt, a następnie drugi. Przyciąganie do END i MID zapewnia dokładne wymiary ścian.
  3. Przesuń kursor, aby wybrać stronę linii wymiarowej, i kliknij, aby ją umieścić.

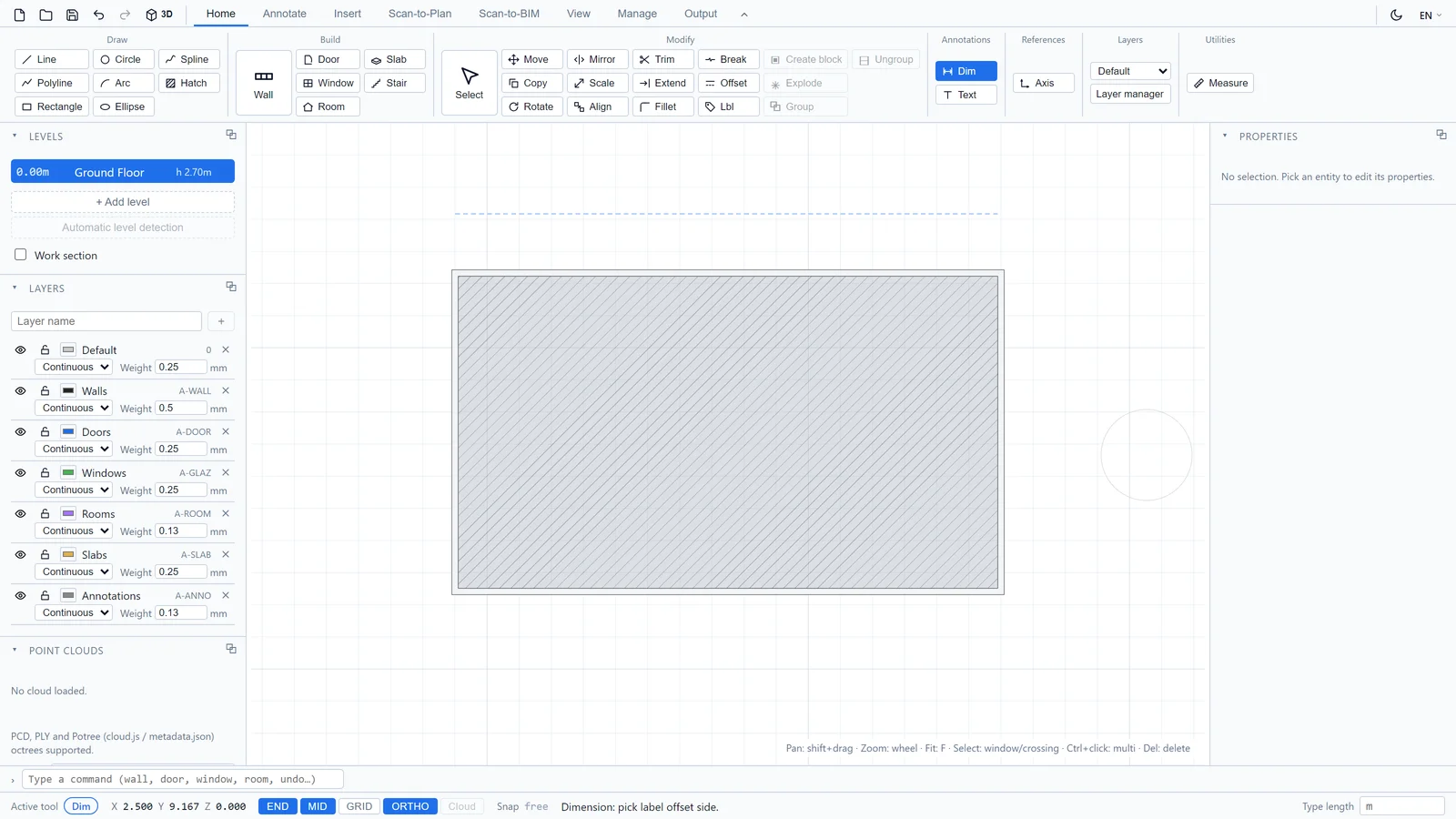

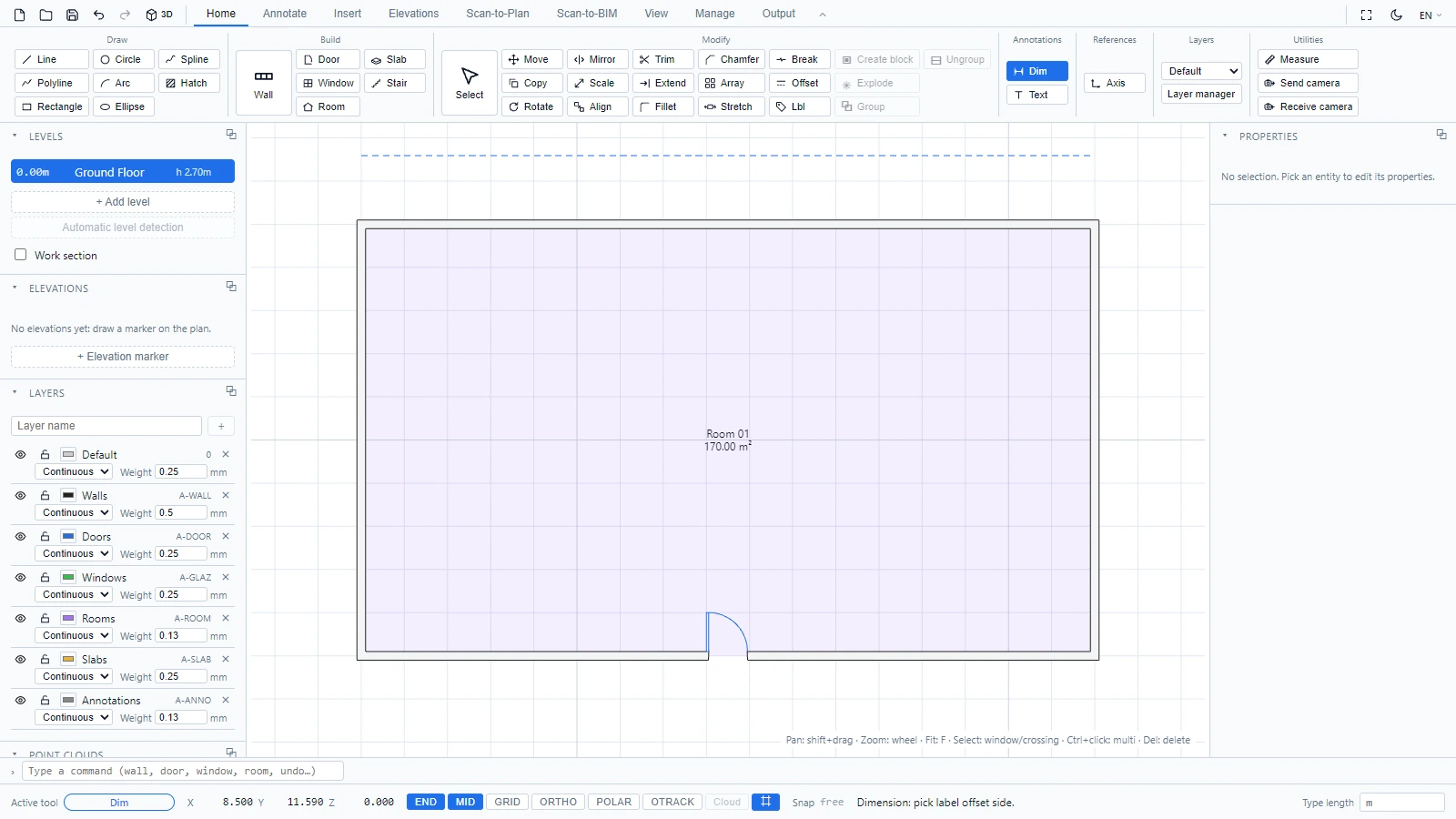

Wybór strony odsunięcia wymiaru

Narzędzie działa łańcuchowo: po każdym wymiarze czeka na pierwszy punkt następnego. Escape je zatrzymuje.

  • Ciągły umieszcza kolejny wymiar zaczynający się tam, gdzie zakończył się poprzedni, tworząc ciąg wymiarów w jednej linii.
  • Bazowy układa jeden nad drugim wymiary o wspólnym pierwszym punkcie.

Promień, Średnica, Kąt​

  • Promień i Średnica: jedno kliknięcie na okręgu.
  • Kąt: kliknij wierzchołek kąta, a następnie po jednym punkcie na każdym ramieniu.

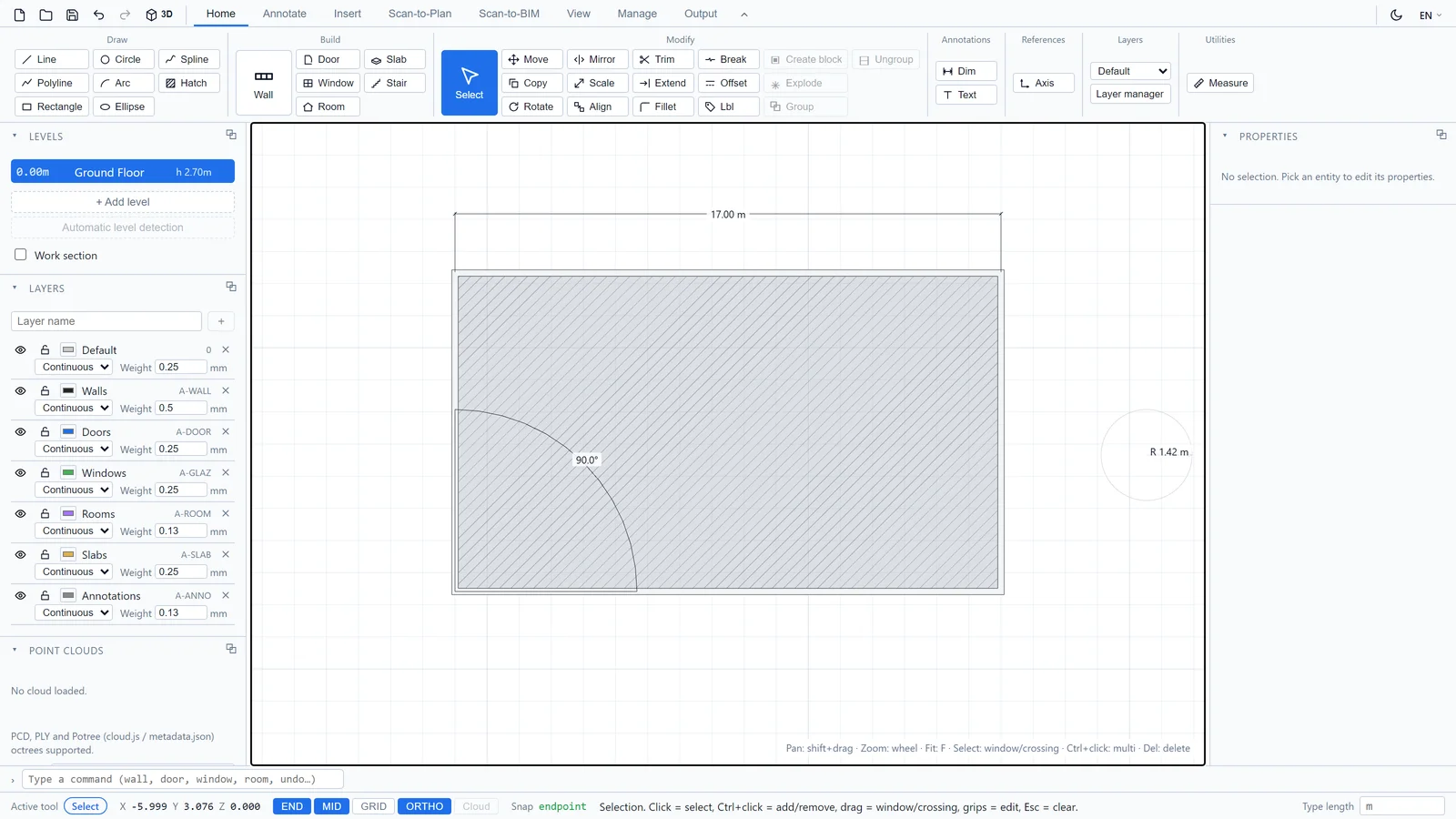

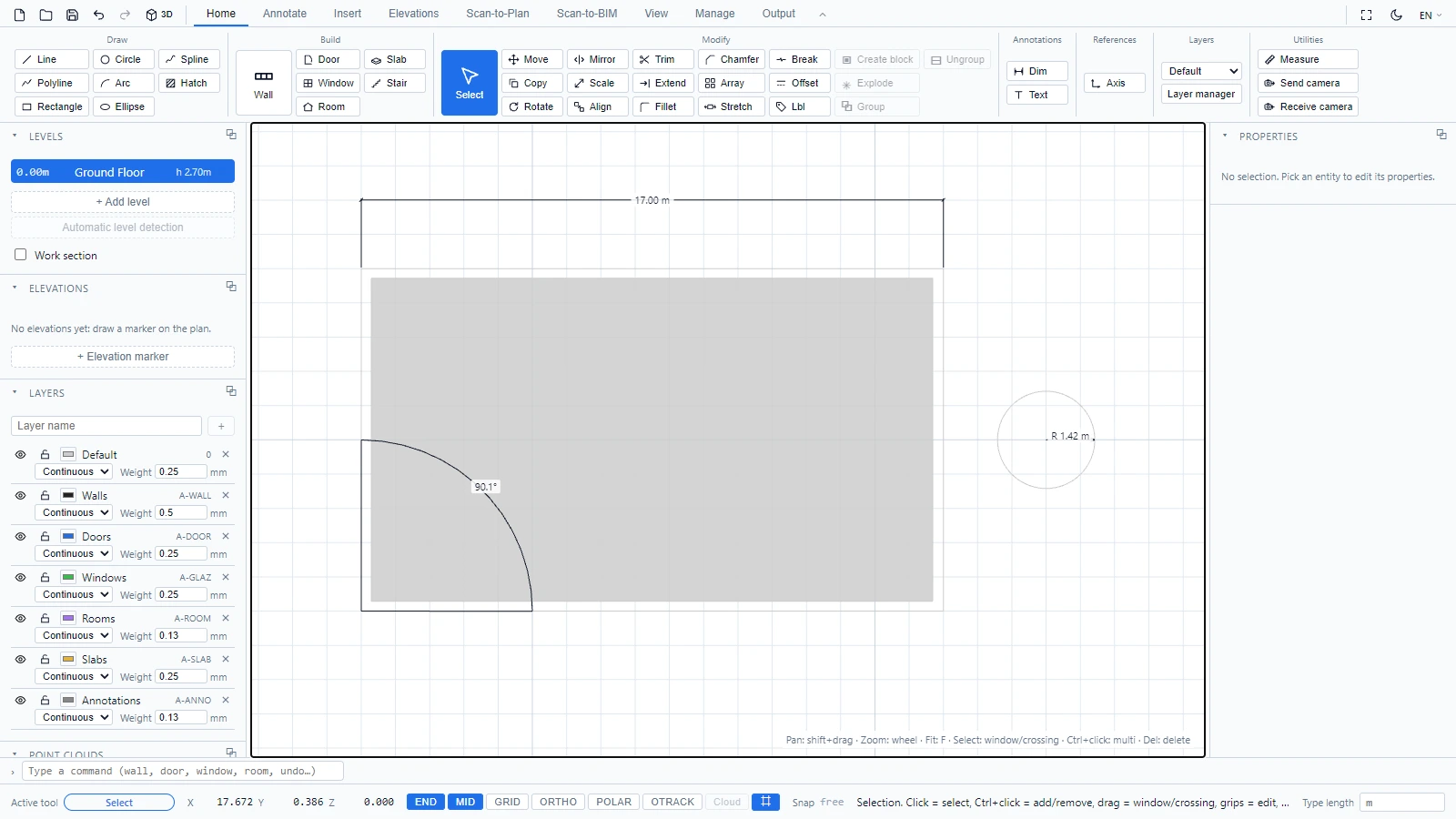

Wymiary liniowe, promienia i kątowe na rzucie

Wymiary są pełnoprawnymi obiektami: wybierz wymiar, aby go przesunąć lub usunąć, tak jak każdy inny obiekt. Znajdują się na warstwie Adnotacje (A-ANNO), dzięki czemu możesz włączyć lub wyłączyć cały zestaw adnotacji jednym kliknięciem (zobacz Warstwy).
