Grupy i bloki
Gdy zestaw obiektów stanowi całość (biurko z krzesłem, zabudowa kuchenna, powtarzalny detal), przestań operować na częściach pojedynczo. ATIS.cad oferuje dwa poziomy grupowania, oba w Narzędzia główne > Zmiana.

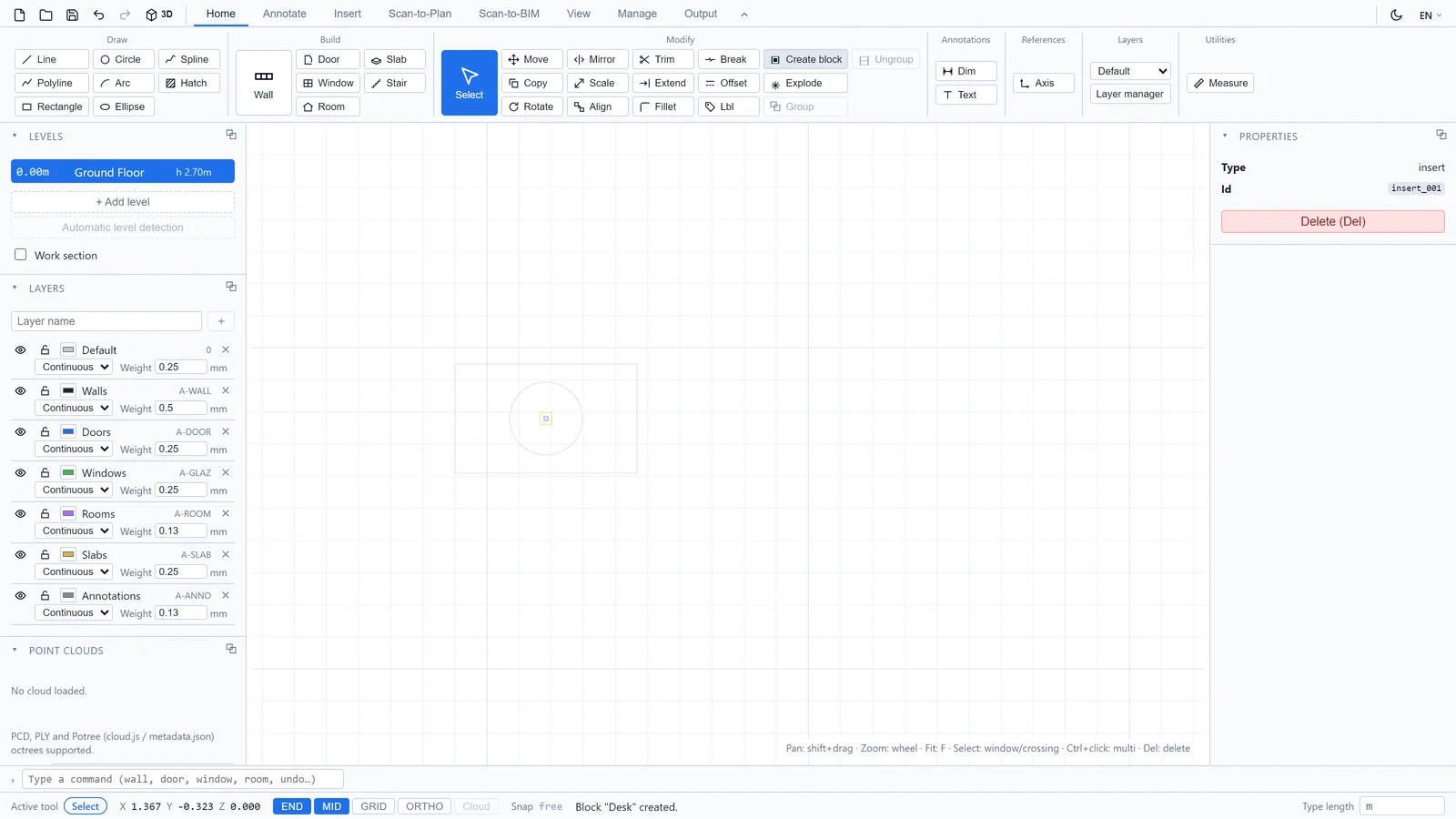

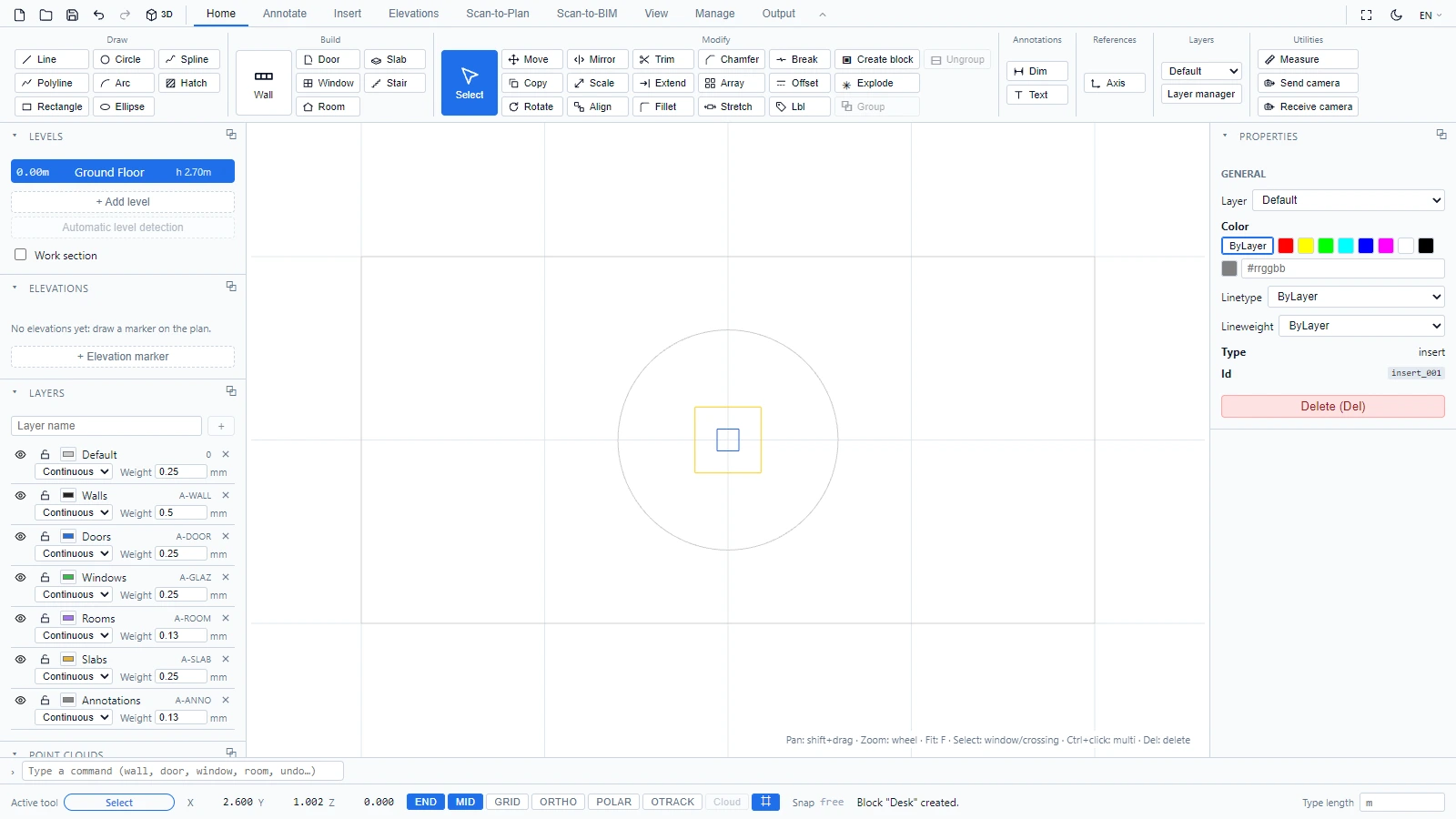

Tworzenie bloku
- Wybierz obiekty (najszybszy jest wybór oknem, zobacz Wybieranie i edycja obiektów).
- Kliknij Utwórz blok i nadaj mu nazwę.

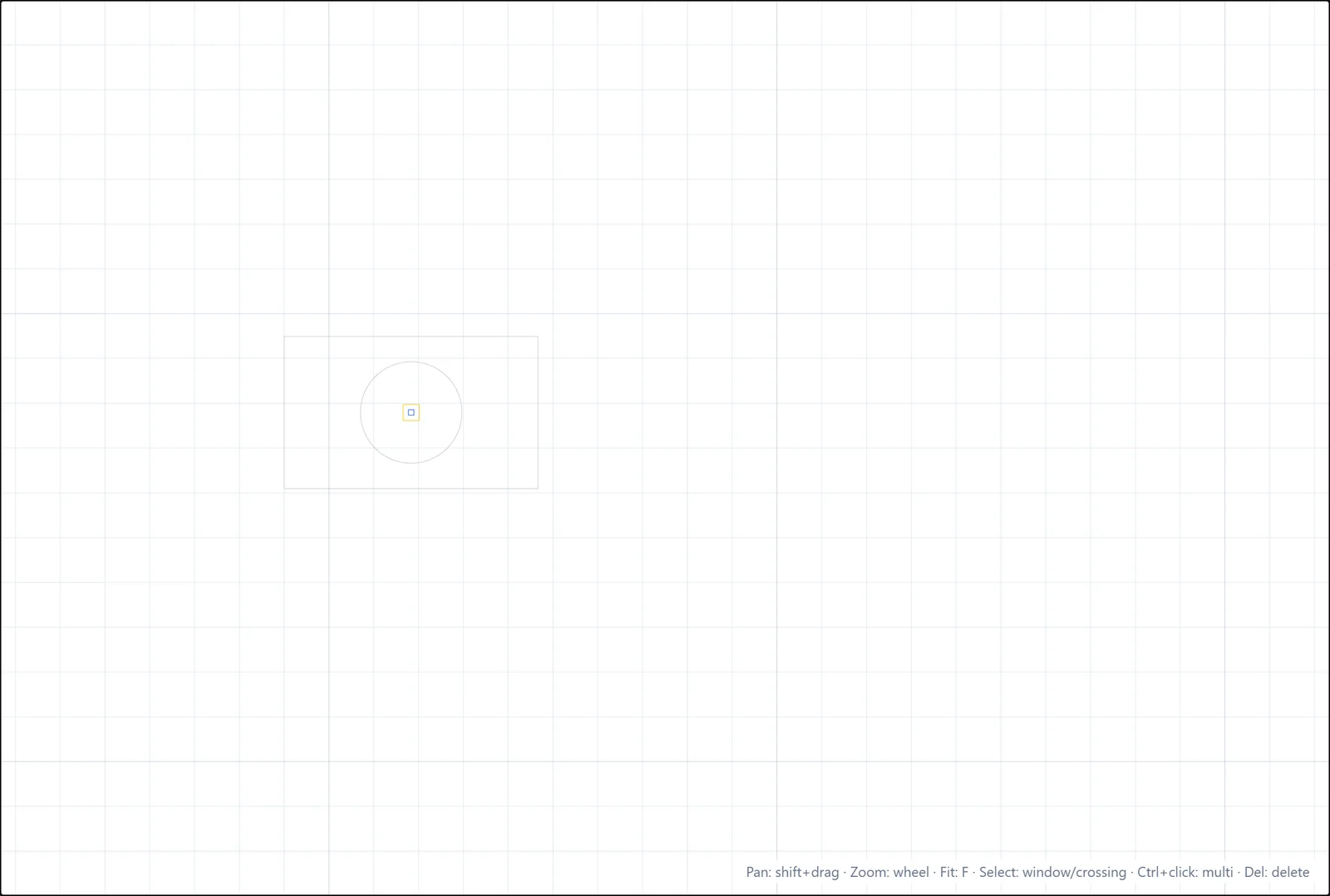

Zaznaczenie staje się pojedynczym wystąpieniem bloku. Jest wybierane, przesuwane i kopiowane jako jedna całość, co jest dokładnie tym, czego potrzebujesz przy meblach i powtarzalnych symbolach:

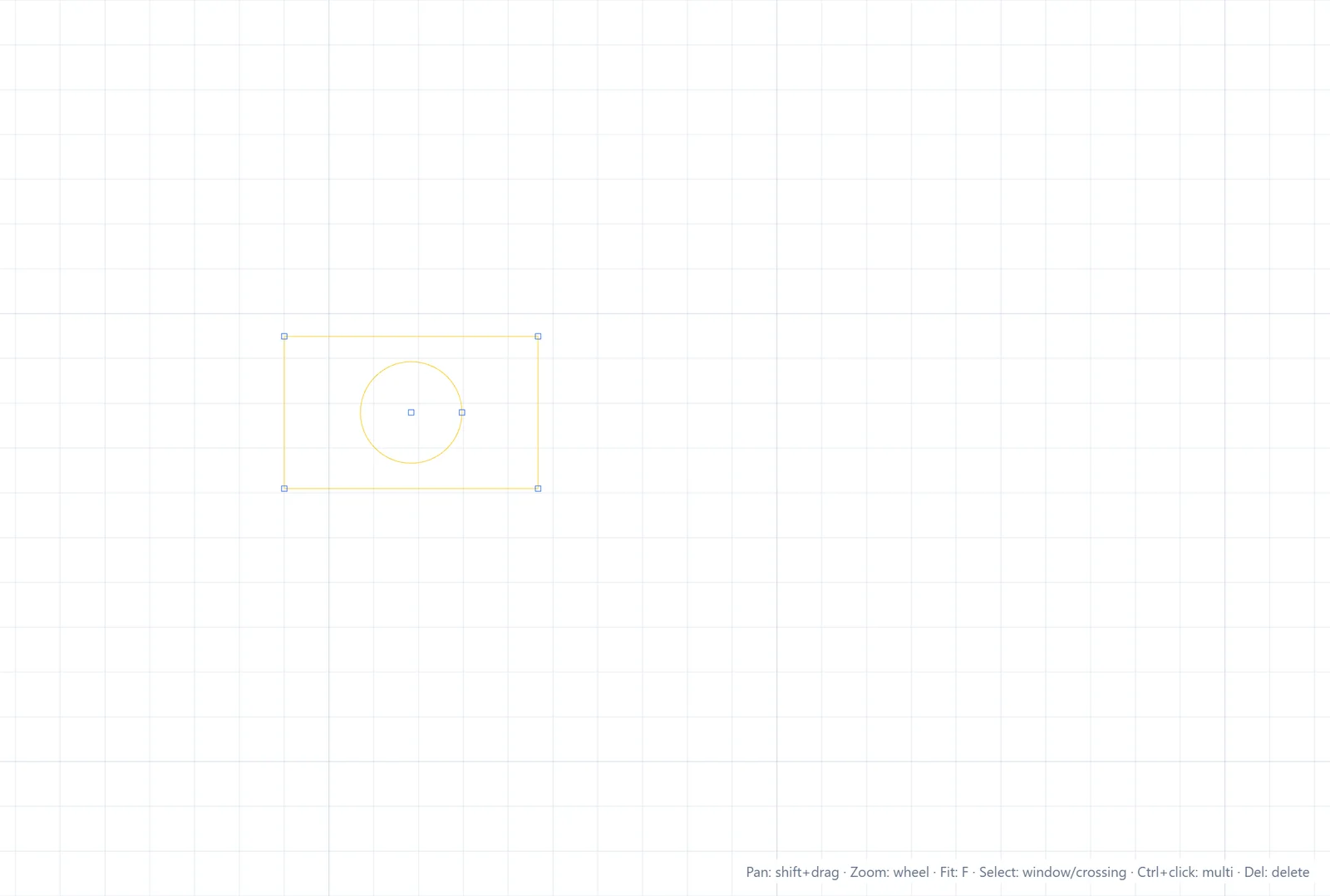

Rozbijanie bloku
Aby edytować zawartość wystąpienia bloku, wybierz je i kliknij Rozbij w Narzędzia główne > Zmiana. Wystąpienie zostaje zastąpione przez obiekty składowe, a pasek stanu je zlicza, na przykład "Rozbito: utworzono 2 obiektów."
Rozbijanie ma znaczenie również przy zaimportowanych plikach DWG: niektóre obiekty AutoCAD trafiają do edytora jako nienaruszalne wystąpienia bloków, a Rozbij jest sposobem na ich otwarcie.
Grupy
Grupa to lżejsze powiązanie: kliknij Grupuj, aby powiązać wybrane obiekty pod jedną nazwą, i Rozgrupuj, aby rozwiązać to powiązanie. W przeciwieństwie do bloku grupa nie tworzy definicji wielokrotnego użytku, jedynie utrzymuje obiekty razem.
W razie pytań lub potrzeby uzyskania dodatkowych informacji prosimy o kontakt z zespołem technicznym.
