Pomieszczenia i płyty

Pomieszczenia

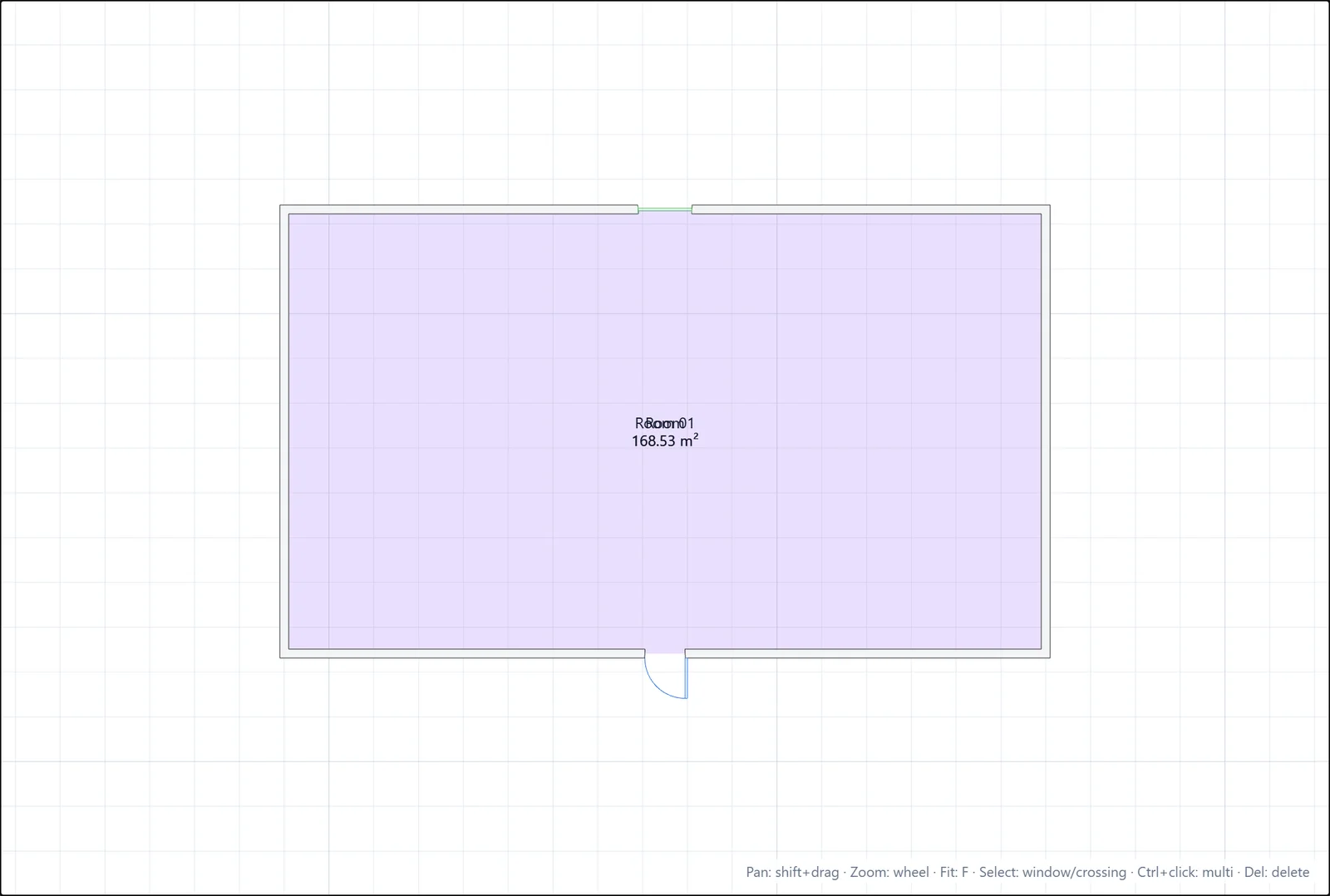

Pomieszczenie zawiera nazwę, numer i obliczoną powierzchnię. Można je uzyskać na dwa sposoby:

• Automatycznie: gdy ściany zamkną kontur, pomieszczenie zostaje wykryte od razu (zobacz Rysowanie ścian).
• Ręcznie: w Narzędzia główne > Tworzenie kliknij Pomieszczenie (skrót R), a następnie kliknij wewnątrz zamkniętego konturu ścian. Jeśli nic się nie stanie, pasek stanu wyświetli komunikat "Brak zamkniętego konturu w tym miejscu": sprawdź, czy ściany faktycznie się stykają.

Wybierz pomieszczenie, aby zmienić jego nazwę lub numer w panelu Właściwości. Powierzchnia aktualizuje się samoczynnie przy przesuwaniu otaczających ścian.

Etykieta pomieszczenia może znajdować się w dowolnym miejscu: kliknij Etyk. w Narzędzia główne > Zmiana, kliknij pomieszczenie, a następnie kliknij nowe położenie etykiety.

Płyty

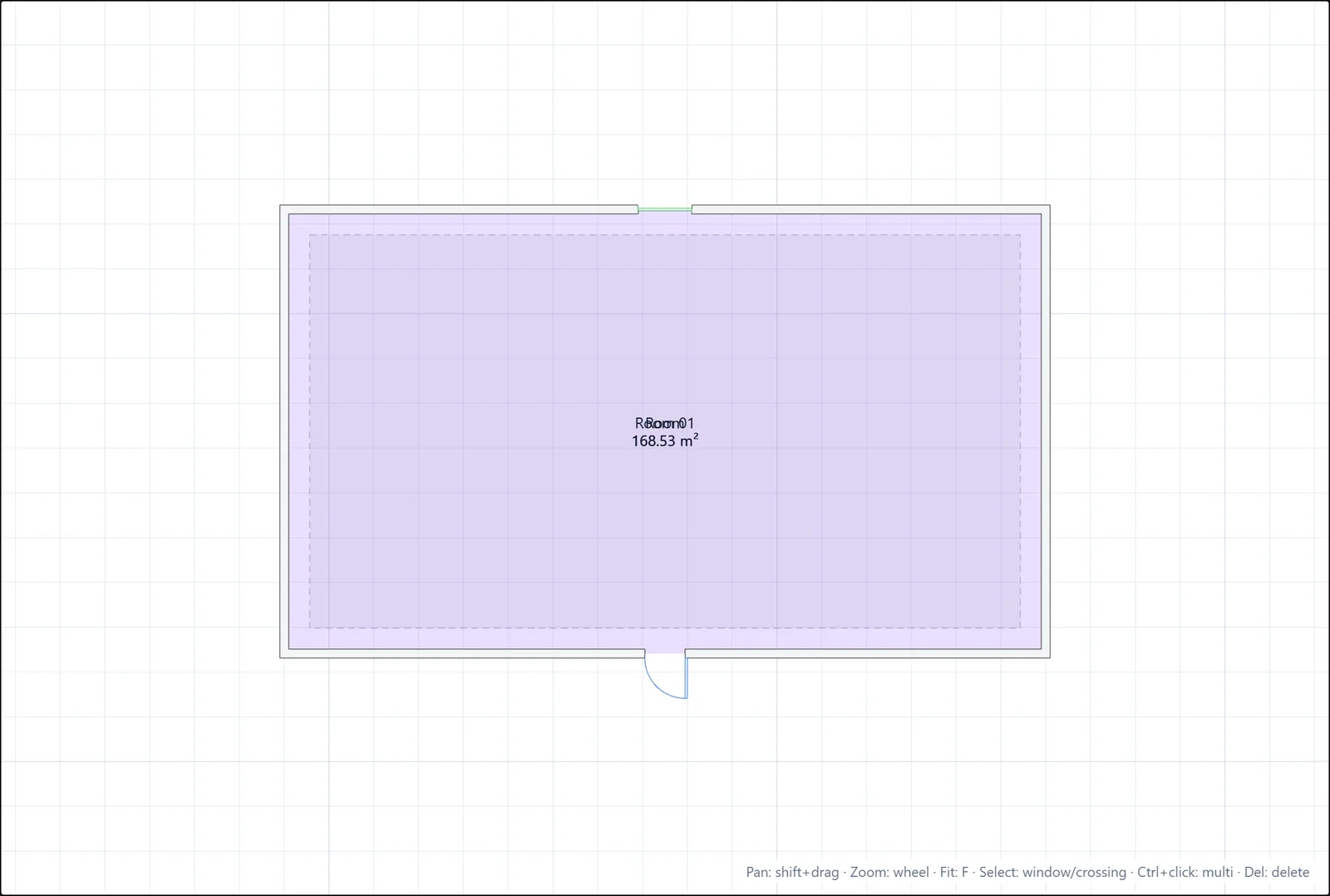

Płyty to stropy Twojego modelu. W 2D są wyświetlane jako obrysy, a w 3D jako pełne płyty.

1. W Narzędzia główne > Tworzenie kliknij Płyta (lub wpisz slab).

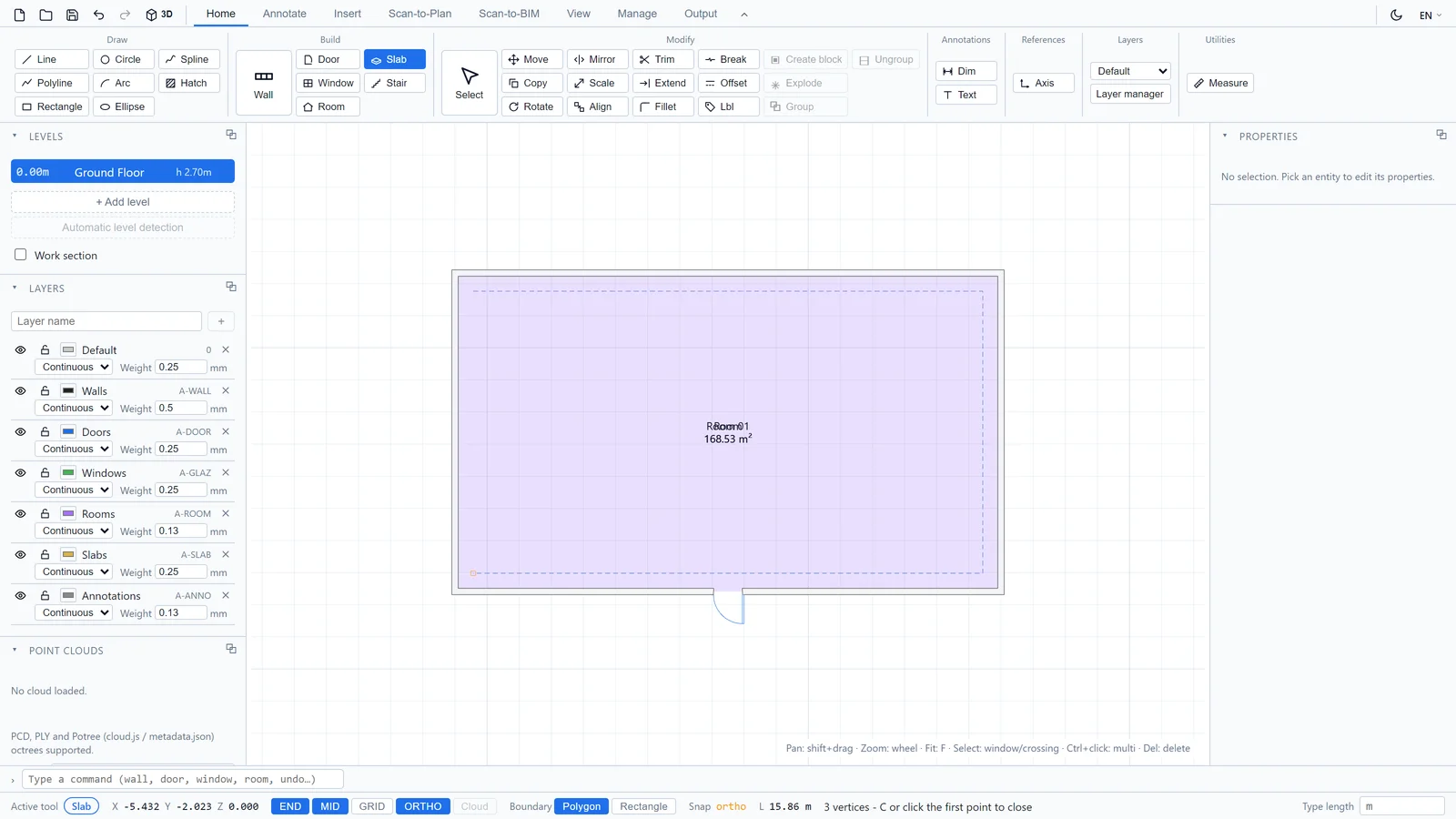

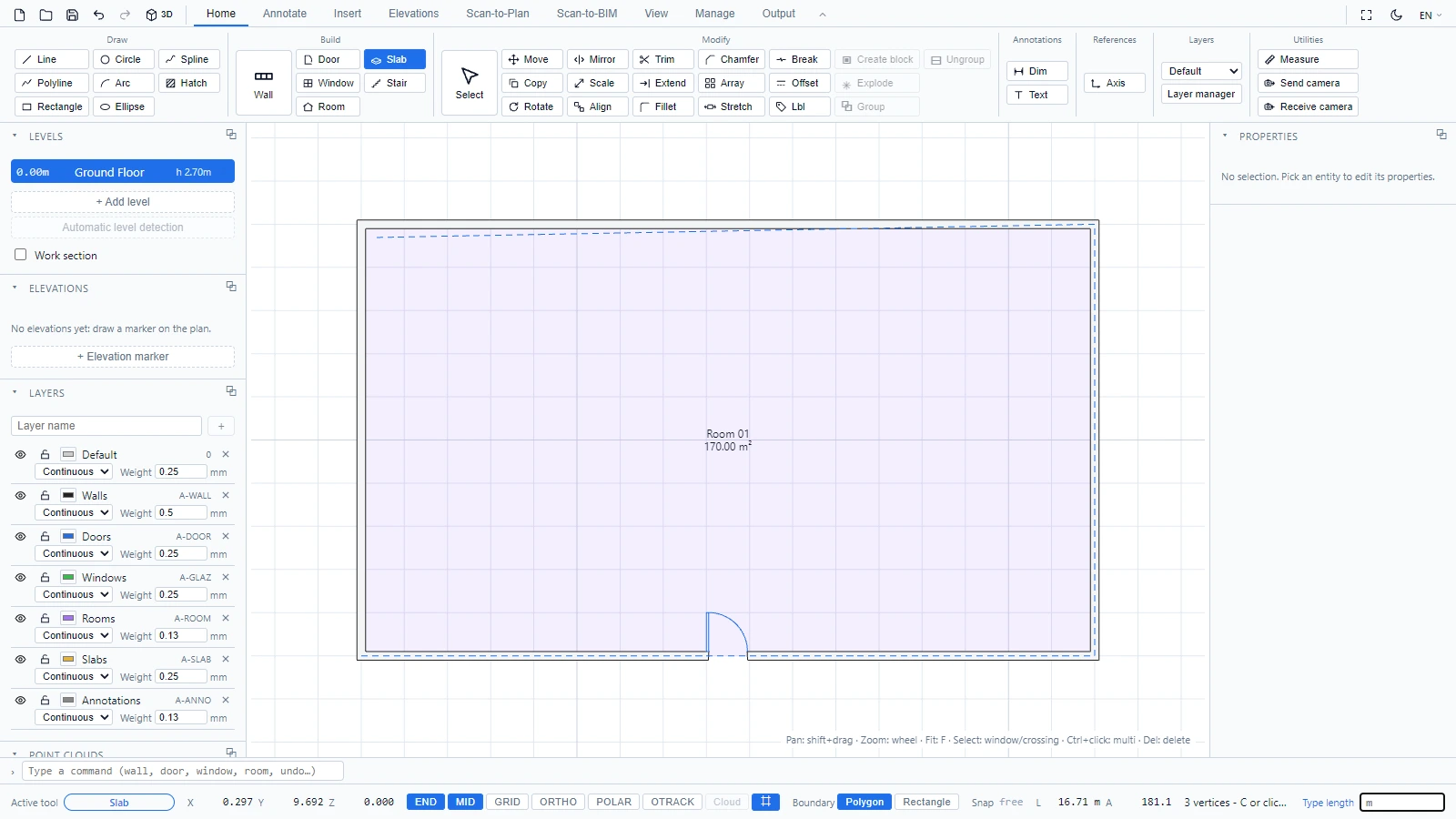

2. Klikaj kolejno wierzchołki obrysu.
3. Kliknij ponownie pierwszy punkt, aby zamknąć obrys. Płyta wymaga co najmniej 3 wierzchołków.

Wybierz płytę, aby sprawdzić jej poziom w panelu Właściwości.
