Rysowanie ścian

Rozpoczęcie łańcucha ścian

1. W Narzędzia główne > Tworzenie kliknij Ściana (albo wpisz wall w wierszu poleceń, albo naciśnij W).
2. Kliknij punkt początkowy w obszarze rysowania.
3. Kliknij punkt końcowy. Ściana zostaje utworzona, a od tego miejsca rozpoczyna się kolejna, dzięki czemu możesz łączyć segmenty bez ponownego wybierania narzędzia.
4. Naciśnij Escape, aby zakończyć.

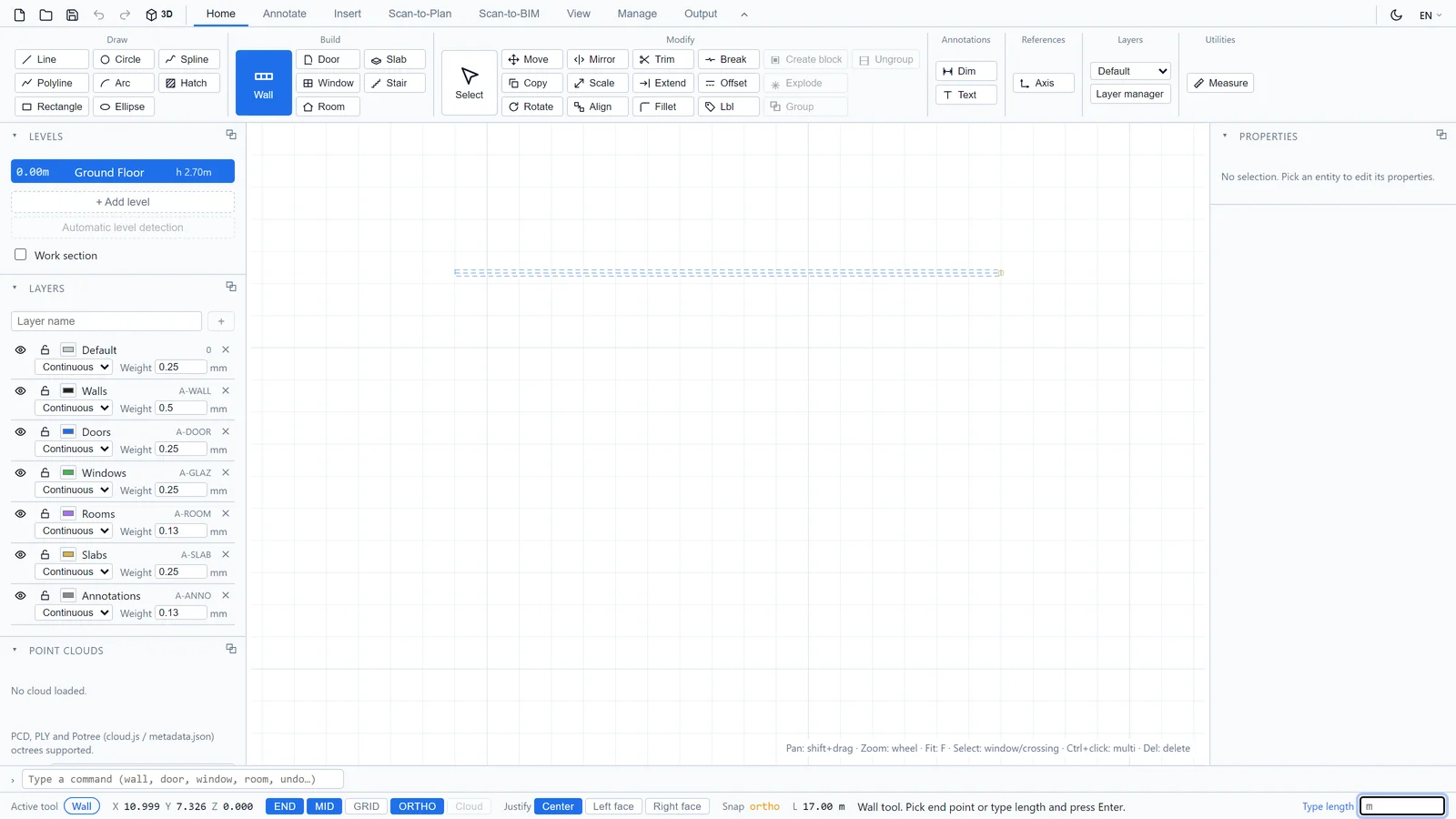

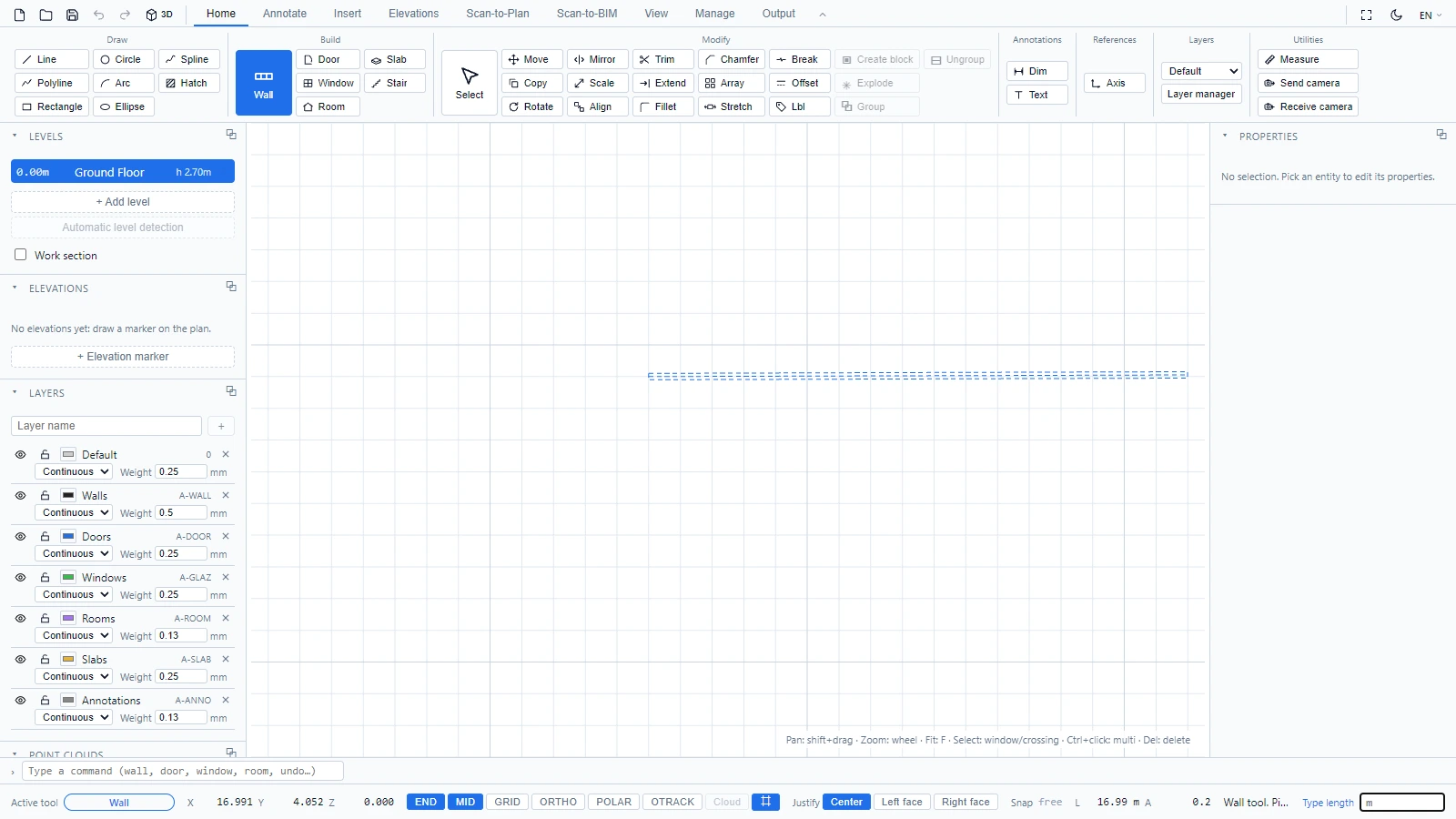

Podczas rysowania pasek stanu jest Twoim drugim pilotem:

• L pokazuje bieżącą długość segmentu, który masz zamiar umieścić.
• Zamiast klikać punkt końcowy, wpisz dokładną długość i naciśnij Enter. Ściana zostanie narysowana z tą długością w kierunku kursora.
• ORTHO utrzymuje ściany poziomo lub pionowo. END i MID przyciągają kursor do punktów końcowych i środkowych istniejącej geometrii.
• Justowanie decyduje, która linia ściany podąża za Twoimi kliknięciami: Środek, Lewe lico lub Prawe lico. Używaj go, aby rysować wzdłuż istniejącego lica, na przykład podczas obrysowywania rzutu z pomiaru geodezyjnego.

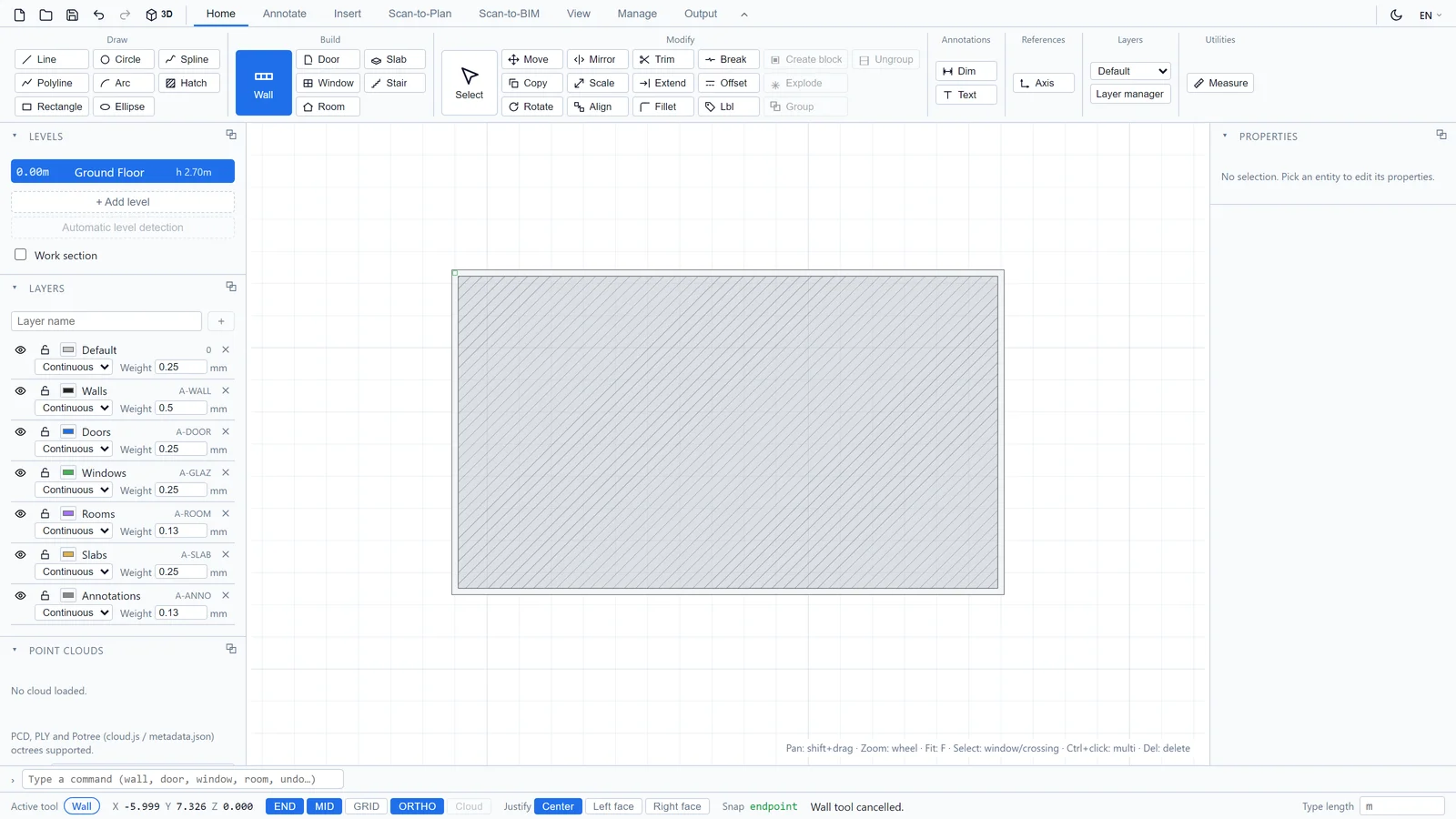

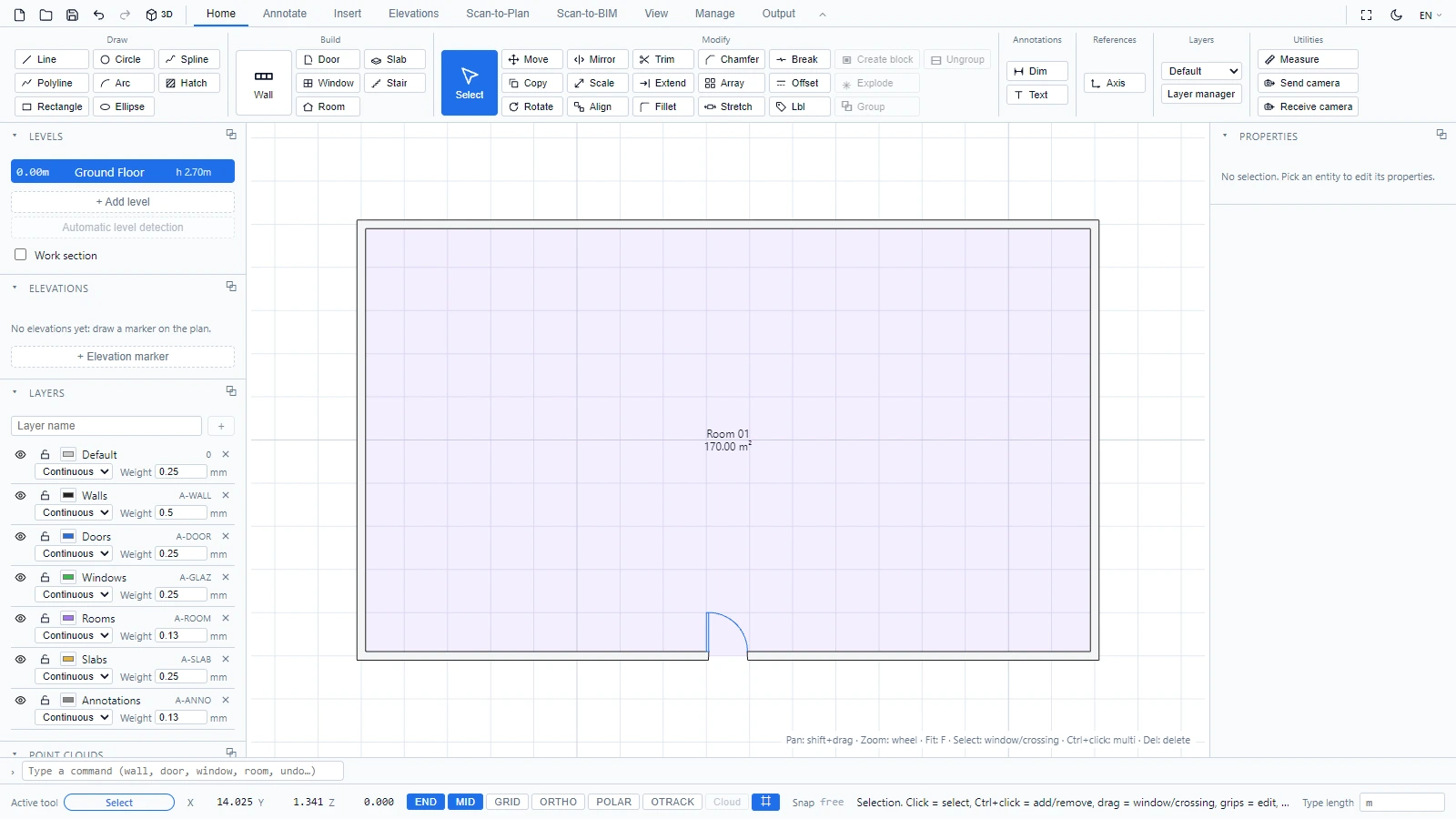

Zamknij kontur, otrzymaj pomieszczenie

Gdy łańcuch ścian zamyka kontur, pomieszczenie wewnątrz zostaje wykryte automatycznie: otrzymuje nazwę, wypełnienie posadzki i bieżącą powierzchnię. Nie musisz niczego obrysowywać dwa razy.

Narożniki są łączone i czyszczone automatycznie, zarówno w 2D, jak i w modelu 3D.

Zmiana tego, czym jest ściana

Wybierz dowolną ścianę, aby edytować ją w panelu Właściwości: rodzinę, grubość, wysokość, typ Wewnętrzna lub Zewnętrzna, linię odniesienia i materiał. Zobacz Wybieranie i edycja obiektów.
