Nawigacja w 2D i 3D

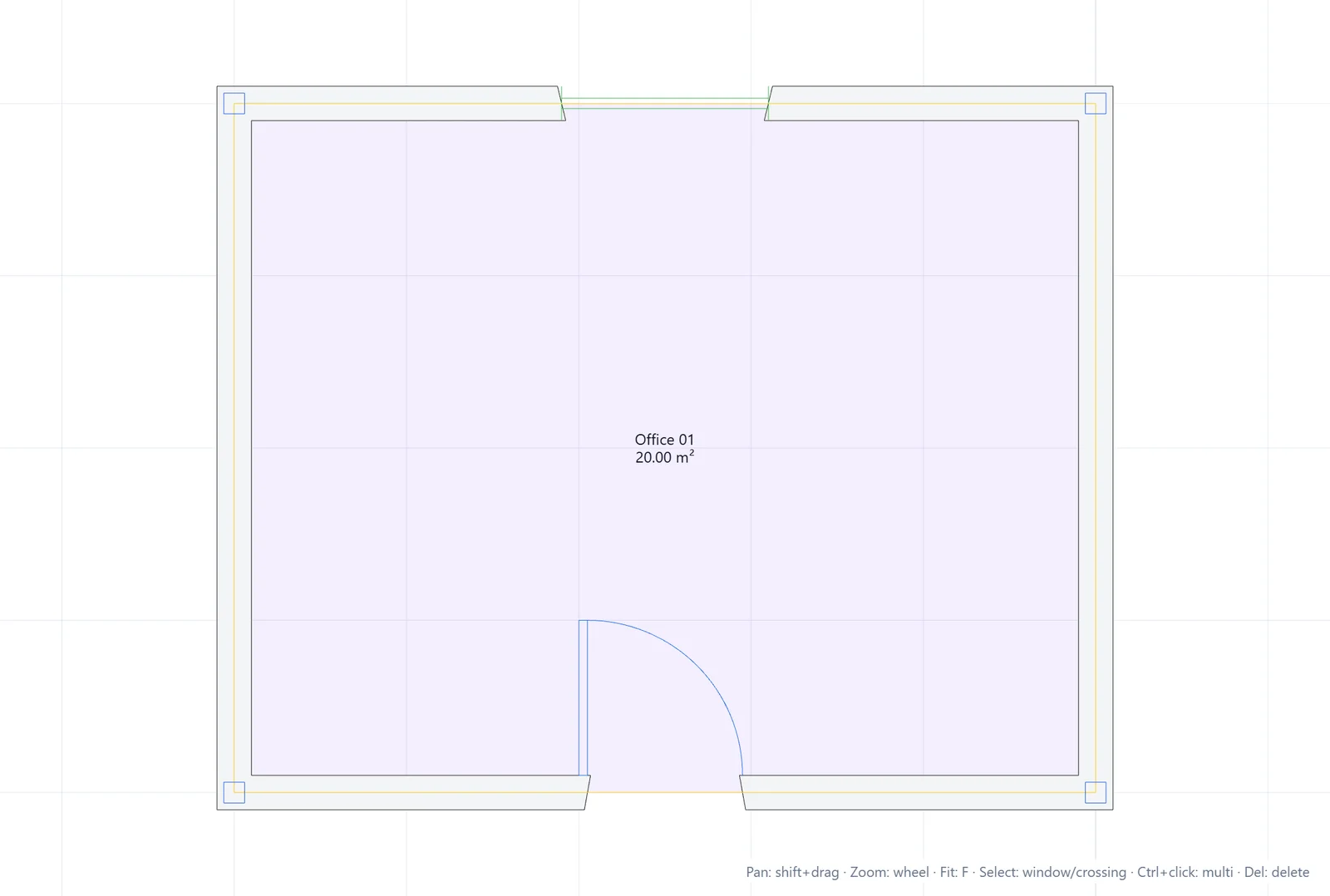

Widok rzutu 2D

Edytor otwiera się w widoku rzutu 2D. Trzy gesty wystarczą do wszystkiego:

• Powiększenie: obracaj kółkiem myszy. Powiększenie jest wyśrodkowane na kursorze.
• Przesuwanie: przytrzymaj Shift i przeciągnij.
• Dopasowanie: naciśnij F, aby wykadrować cały rysunek (dostępne również jako Dopasuj na karcie Widok).

Przypomnienie o tych skrótach znajduje się w prawym dolnym rogu obszaru rysowania.

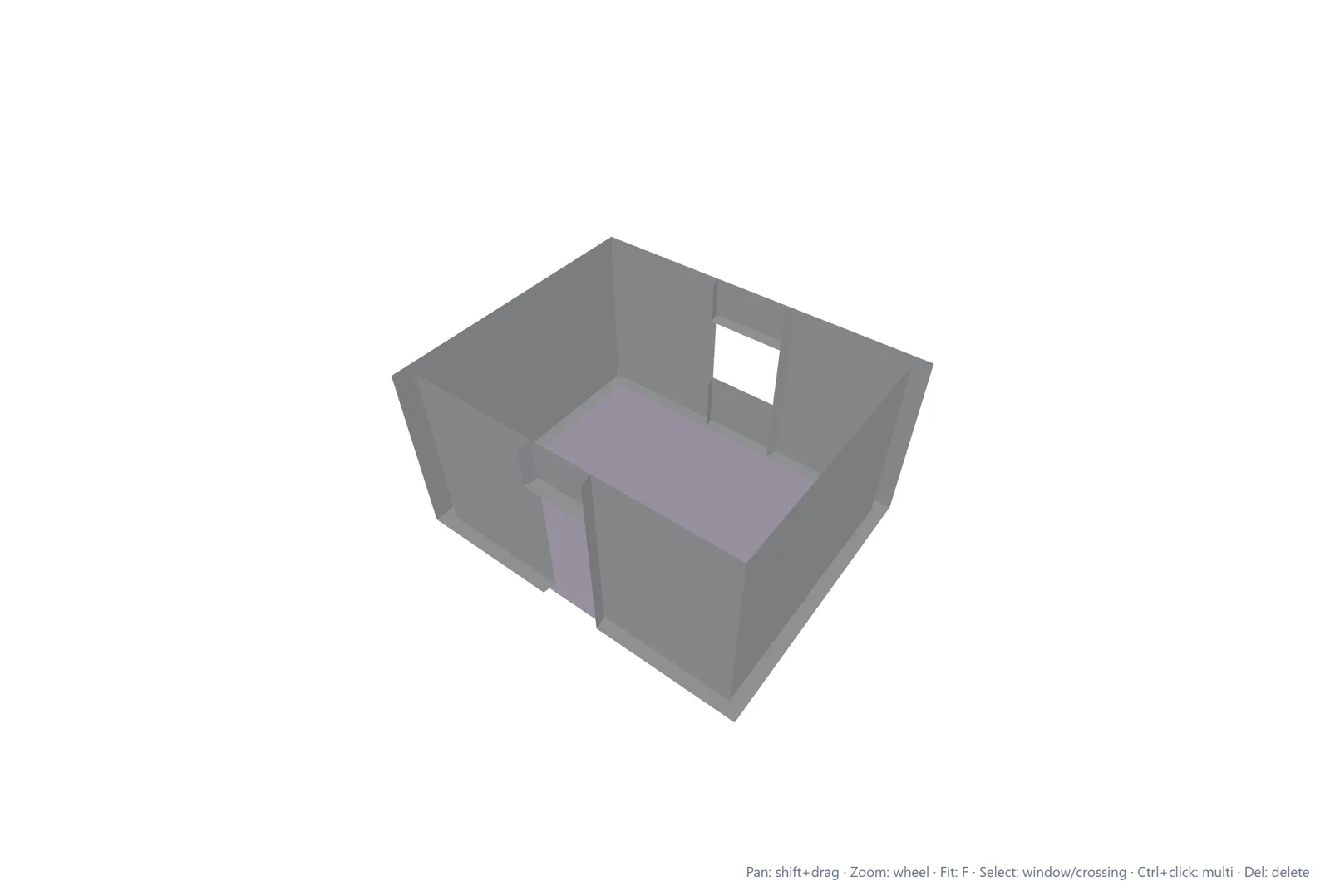

Widok 3D

Kliknij przycisk 3D na pasku szybkiego dostępu lub w Widok > Nawigacja. Rzut jest odtwarzany w trzech wymiarach na podstawie danych obiektów: ściany podnoszą się do swojej rzeczywistej wysokości, drzwi i okna wycinają swoje otwory.

• Orbitowanie: przeciągnij myszą.
• Powiększenie: obracaj kółkiem.
• Przesuwanie: przytrzymaj Shift i przeciągnij.

Ten sam przycisk, teraz opisany jako 2D, przywraca widok rzutu. Powiększenie i położenie w 2D zostają zachowane.

Śledź kursor

Pasek stanu na dole pokazuje na bieżąco współrzędne kursora (X i Y w widoku rzutu oraz dodatkowo Z w 3D). Współrzędne są wyrażone w jednostce projektu, domyślnie w metrach.
