Płaszczyzna przekroju

Narzędzie do płaszczyzn przekroju umożliwia wyświetlanie sekcji nuage de points jako przekroju, który może być poziomy lub pionowy. Masz kontrolę nad jego położeniem i grubością, co pozwala dostosować wizualizację do swoich potrzeb.

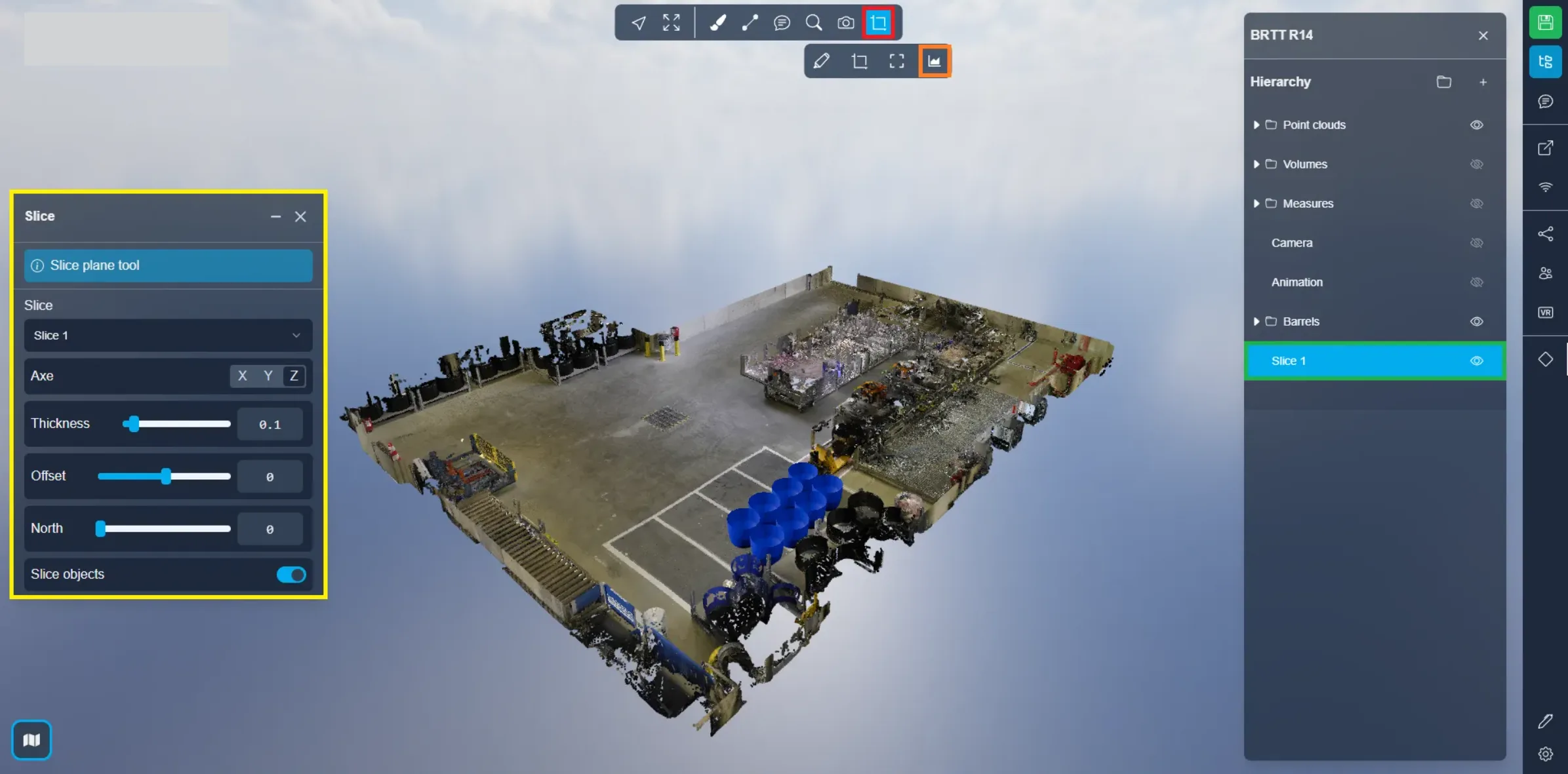

Aby utworzyć przekrój, przejdź do menu ramki wycinającej i wybierz ostatnią opcję. Alternatywnie, możesz uzyskać dostęp do tej funkcji z menu projektu po utworzeniu przekroju.



Zacznijmy od zbadania efektu użycia każdego z osi.

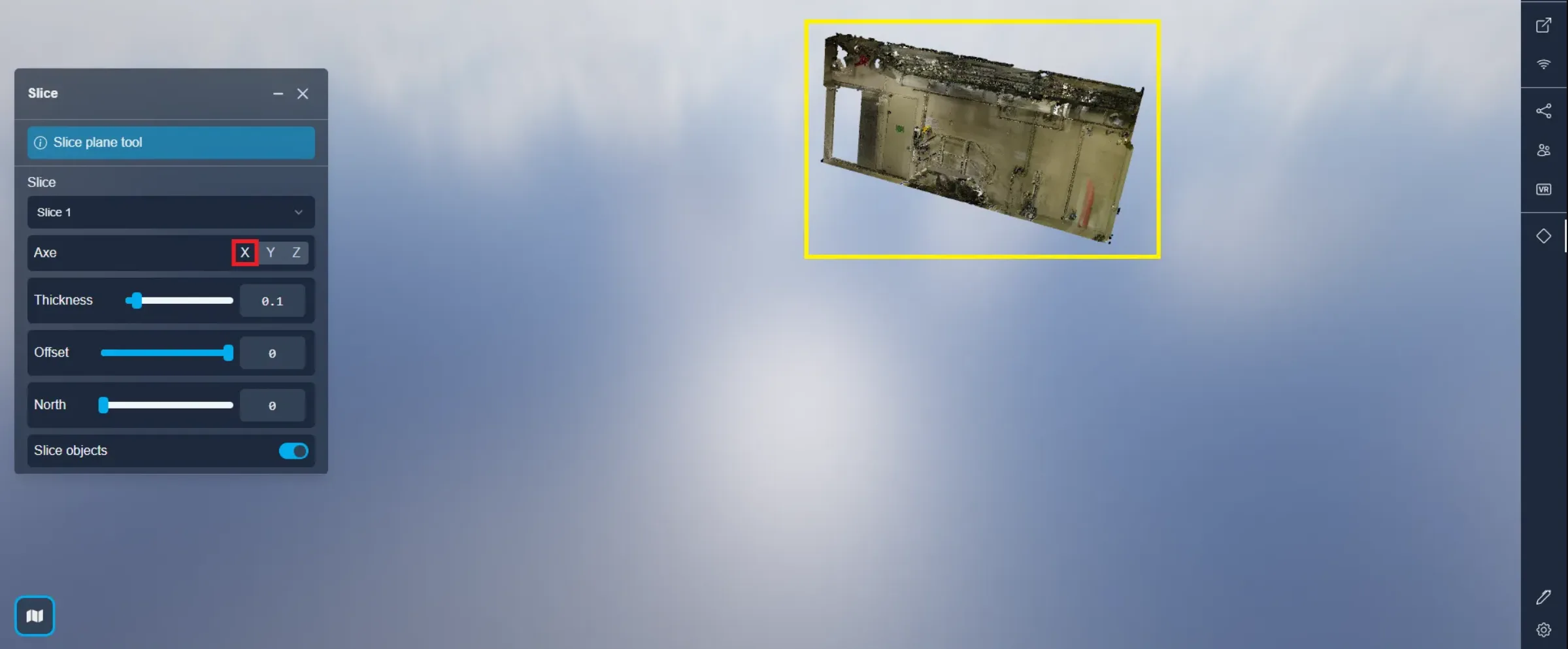

Oś X przetnie projekt pionowo wzdłuż osi Zachód/Wschód.

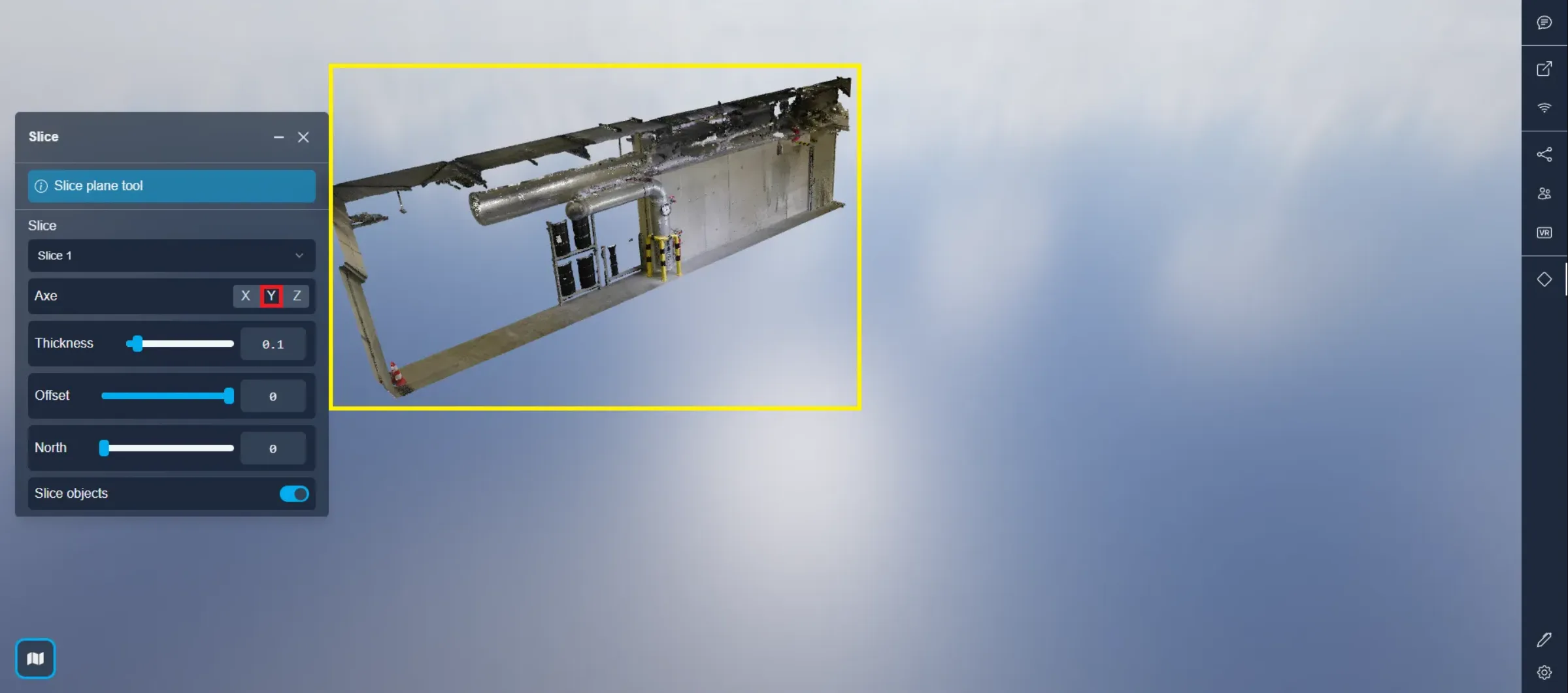

Oś Y przetnie projekt pionowo wzdłuż osi Północ/Południe.

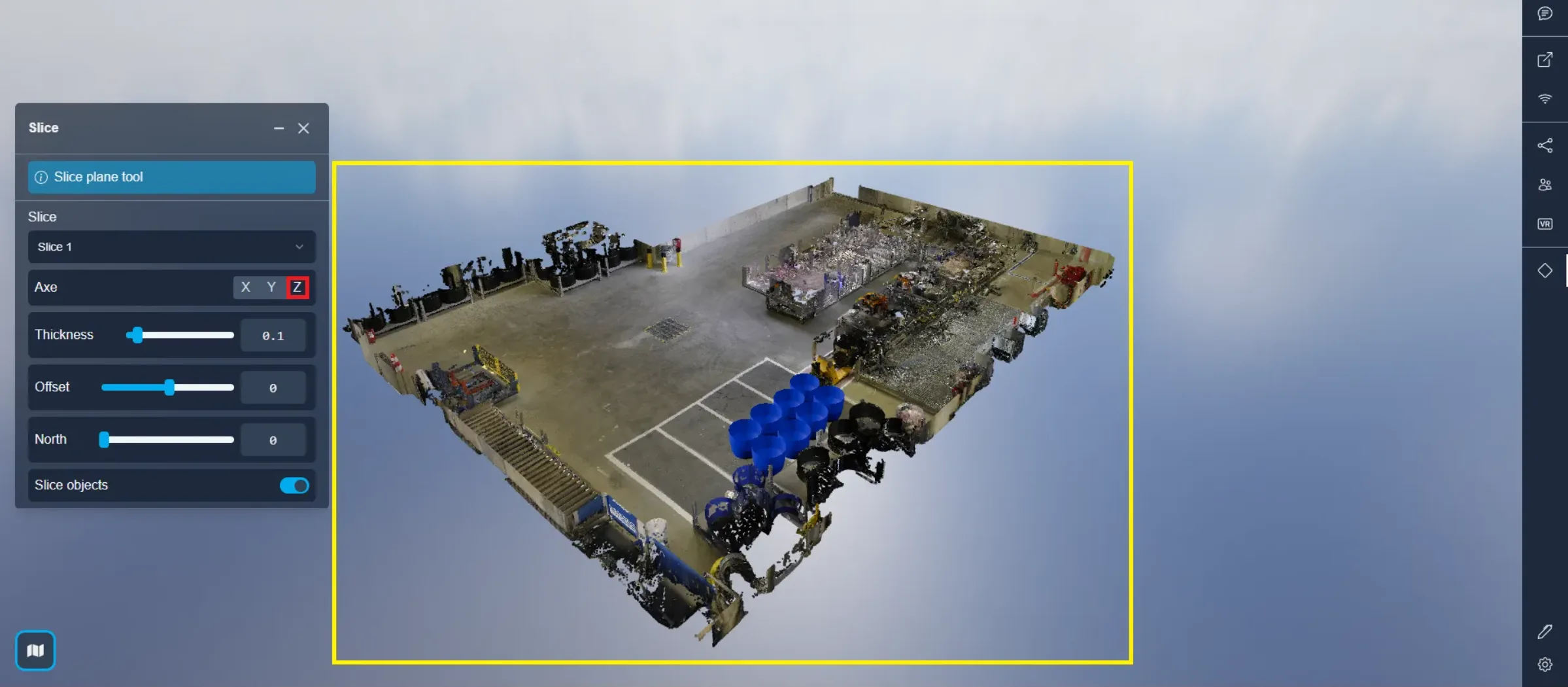

Oś Z przetnie projekt poziomo.

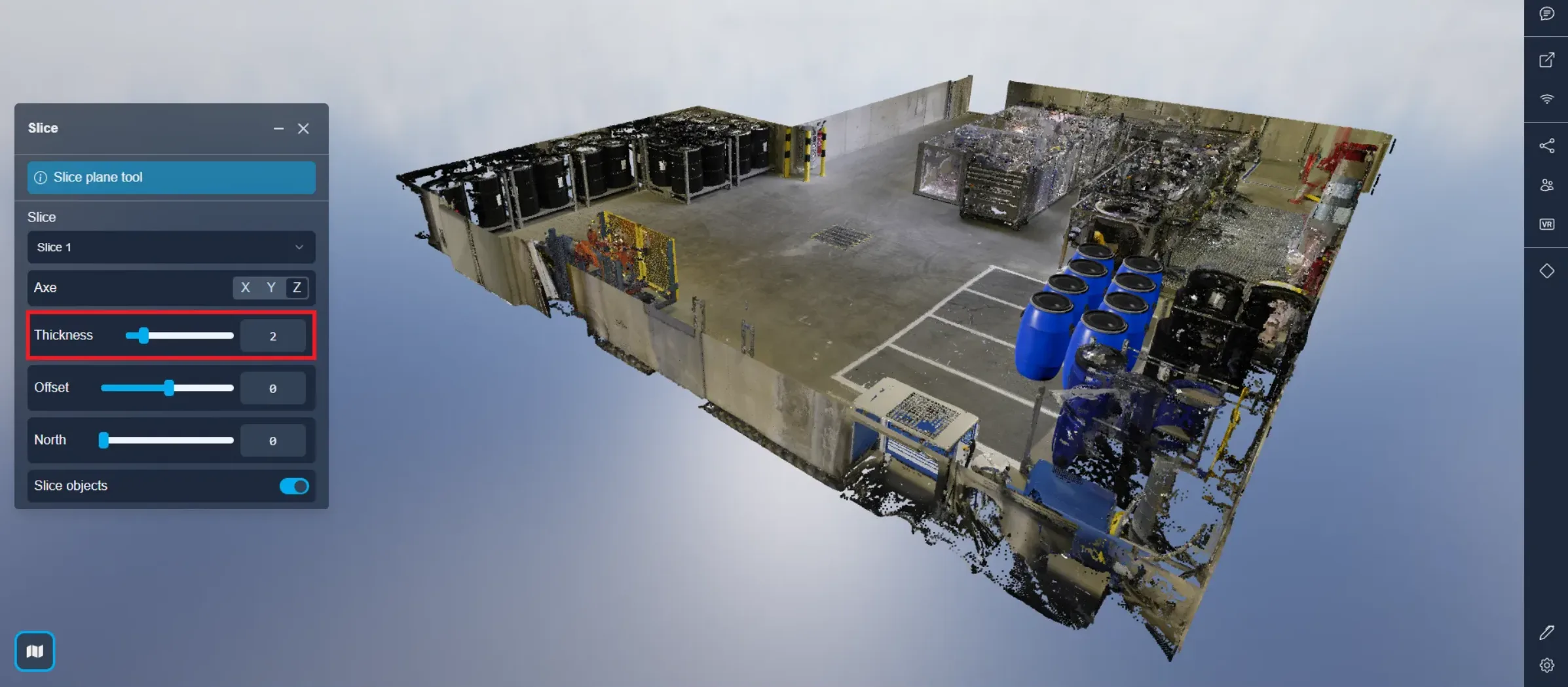

Pierwszy suwak umożliwia wybranie grubości przekroju.

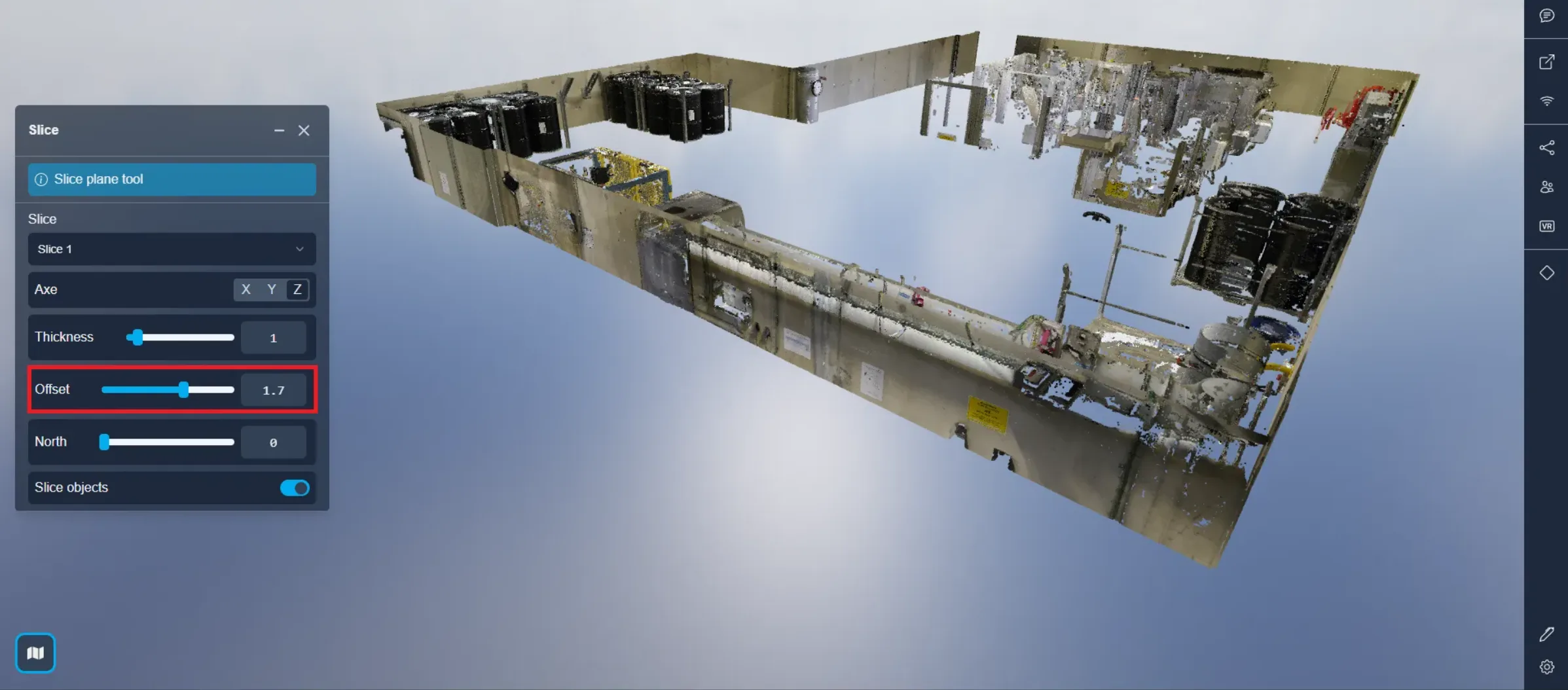

Offset pozwala na dostosowanie położenia przekroju. W tym kontekście, przy wybranej osi Z, wartość 0 odpowiada poziomowi gruntu.

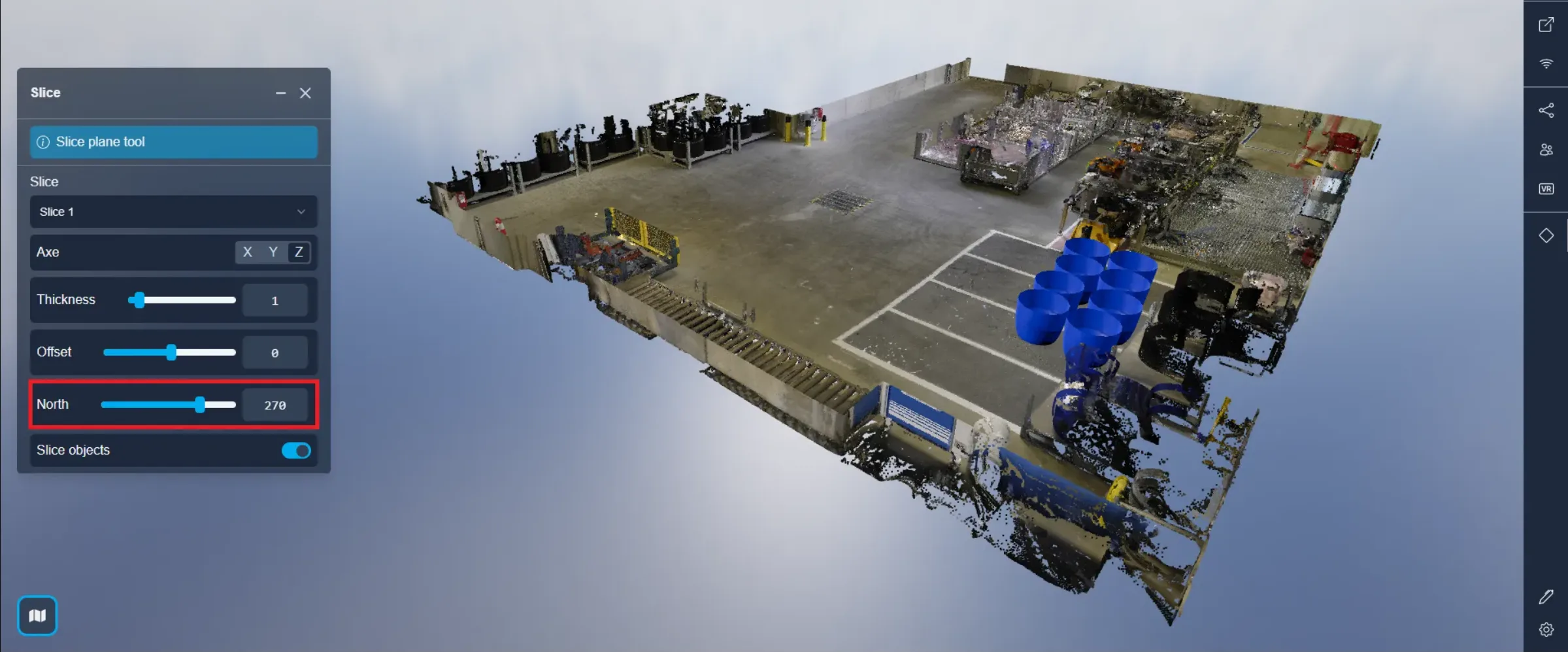

Aby wyrównać osie X i Y z liniami budynku, możesz dostosować orientację Północy projektu.

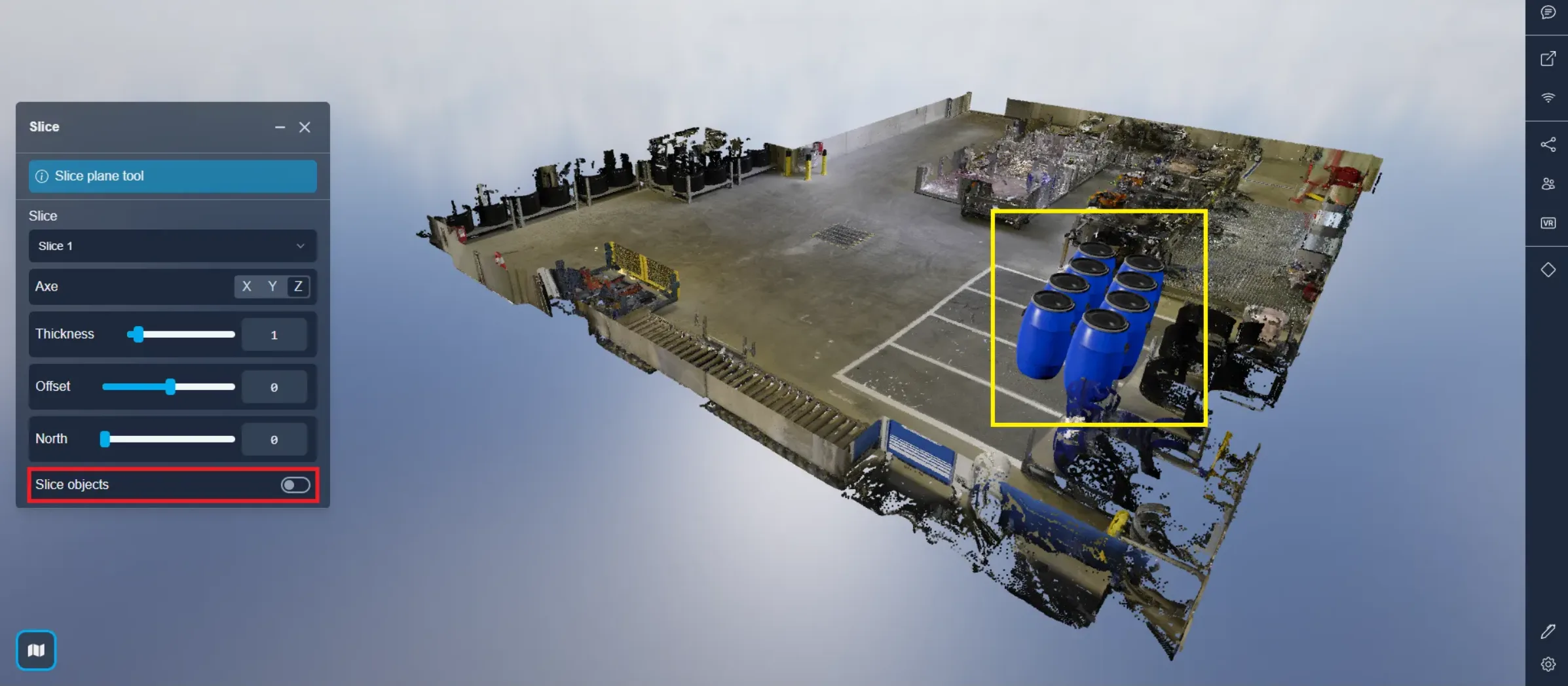

Ostatnia opcja umożliwia wybór, czy używając planu przekroju, włączyć obiekty 3D i 2D, czy też wyłącznie pociąć nuage de points.



Możesz tworzyć profile pionowe, które można eksportować, zapoznając się z tym artykułem.

Jeśli napotkasz jakiekolwiek problemy, nasz zespół wsparcia jest tutaj, aby pomóc. Owocnego eksplorowania!
