Exporteren van BLK2Go-puntwolk- en 360-afbeeldingen vanuit Cyclone Register 360

Cyclone Register 360 is een software voor het verwerken en analyseren van puntenwolken voor professionals in 3D-laserscanning, waar geautomatiseerde tools en specifieke workflows voor puntenwolken beschikbaar zijn. Hiermee kunnen gebruikers puntenwolkdata importeren, vervolgens snel verwerken, analyseren en hoogwaardige klantleveringen creëren.

Algemene Informatie​

Het .e57-formaat kan puntenwolkdata opslaan van laserscanners en andere 3D-beelssystemen, evenals bijbehorende 2D-beelden en kernmeta-data. Om het e57-formaat beter te begrijpen, zorg ervoor dat je het artikel "Beter begrijpen van e57-bestanden" leest.

Met Cyclone Register 360 kun je exporteren:

  • een gestructureerd e57 met alle stations erin (aanbevolen voor het platform)
  • gestructureerd e57 voor elk station (niet aanbevolen voor het platform)
  • verenigd e57 (niet aanbevolen, je verliest de structuur, geen bubble view mogelijk)

Houd er rekening mee dat als je de nieuwste Cyclone REGISTER 360 PLUS (versie > 2023.0) hebt, je niet langer “TruView local” kunt exporteren. In dit geval raden we aan om oudere versies van Cyclone te gebruiken of contact op te nemen met de ondersteuning voor meer informatie.

In dit artikel gaan we zien hoe je een BLK2Go e57-bestand exporteert en hoe je 360-beelden exporteert om deze op het platform te uploaden. Let op dat BLK2Go een mobiele scanner is, wat betekent dat de e57 niet gestructureerd is (geen stations).

Exporteren van BLK2Go e57 en 360-beelden

  1. Upload het BLK2Go-project in Cyclone Register 360 zoals je gewoonlijk doet.

  2. Ga na de import naar "Review and Optimize"

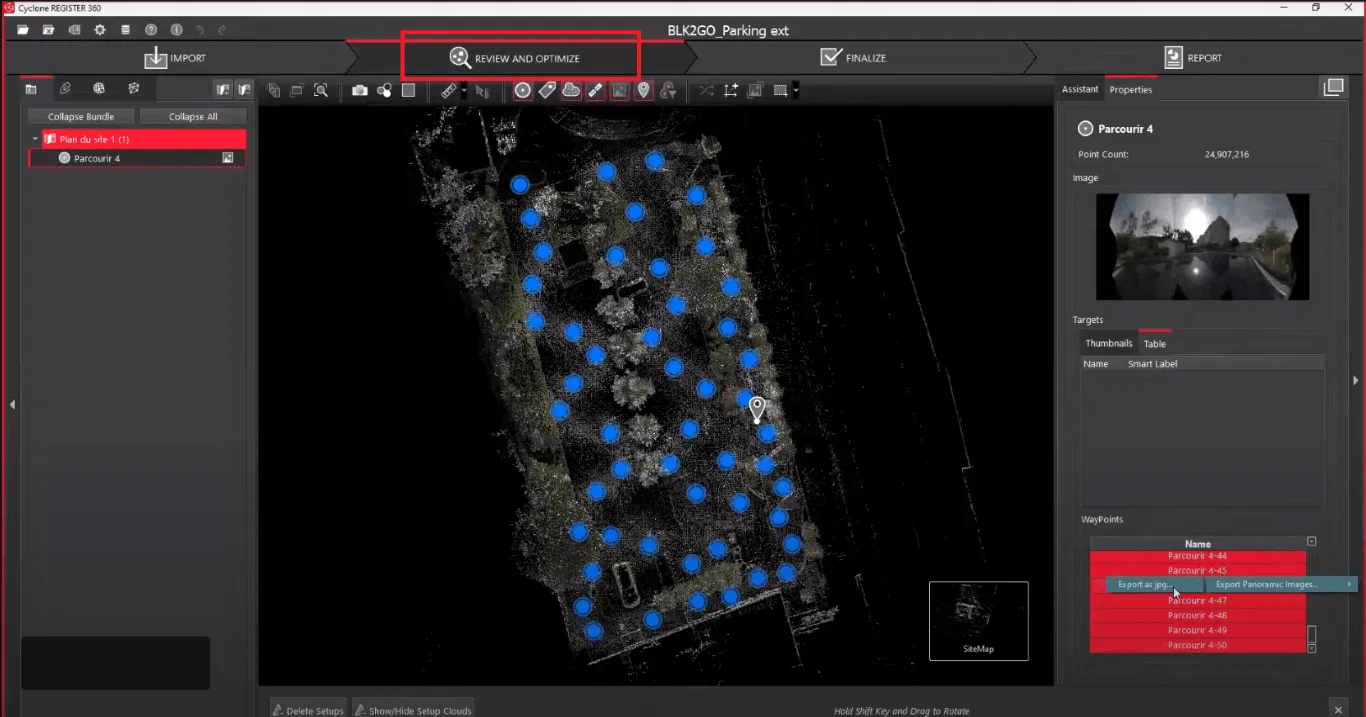

  1. Zodra je in "Review and Optimize" bent, selecteer je aan de linkerkant de root van het project en selecteer je in de "Eigenschappen" van je project in het rechterpaneel alle afbeeldingen. Terwijl alle afbeeldingen zijn geselecteerd, klik met de rechtermuisknop -> "exporteer panoramische afbeeldingen" -> "exporteer als jpg" en selecteer de map waar je ze wilt opslaan.

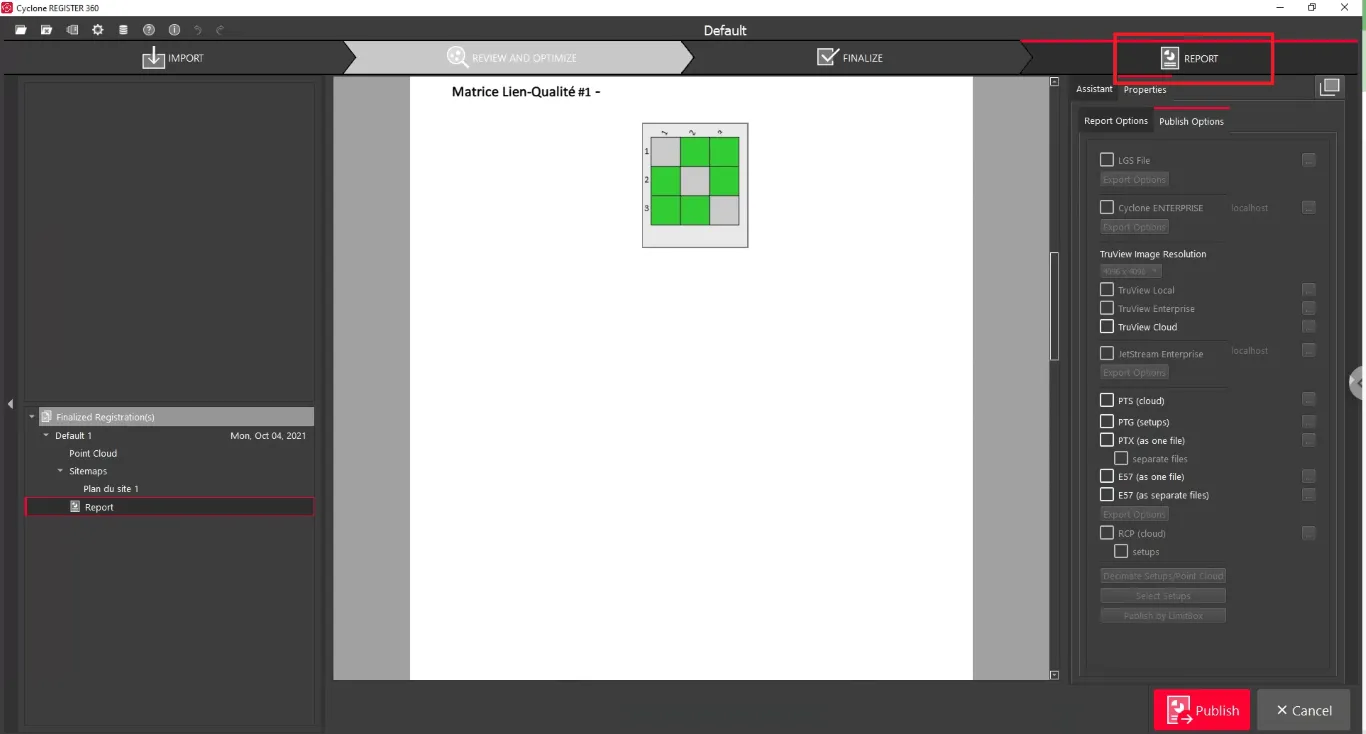

  1. Nu we de 360-beelden hebben geëxporteerd, moeten we de puntenwolk en de coördinaten van de beelden exporteren om ze correct aan de puntenwolk te kunnen koppelen. Open het "Rapport" met het pictogram in de werkbalk rechtsonder in het venster.

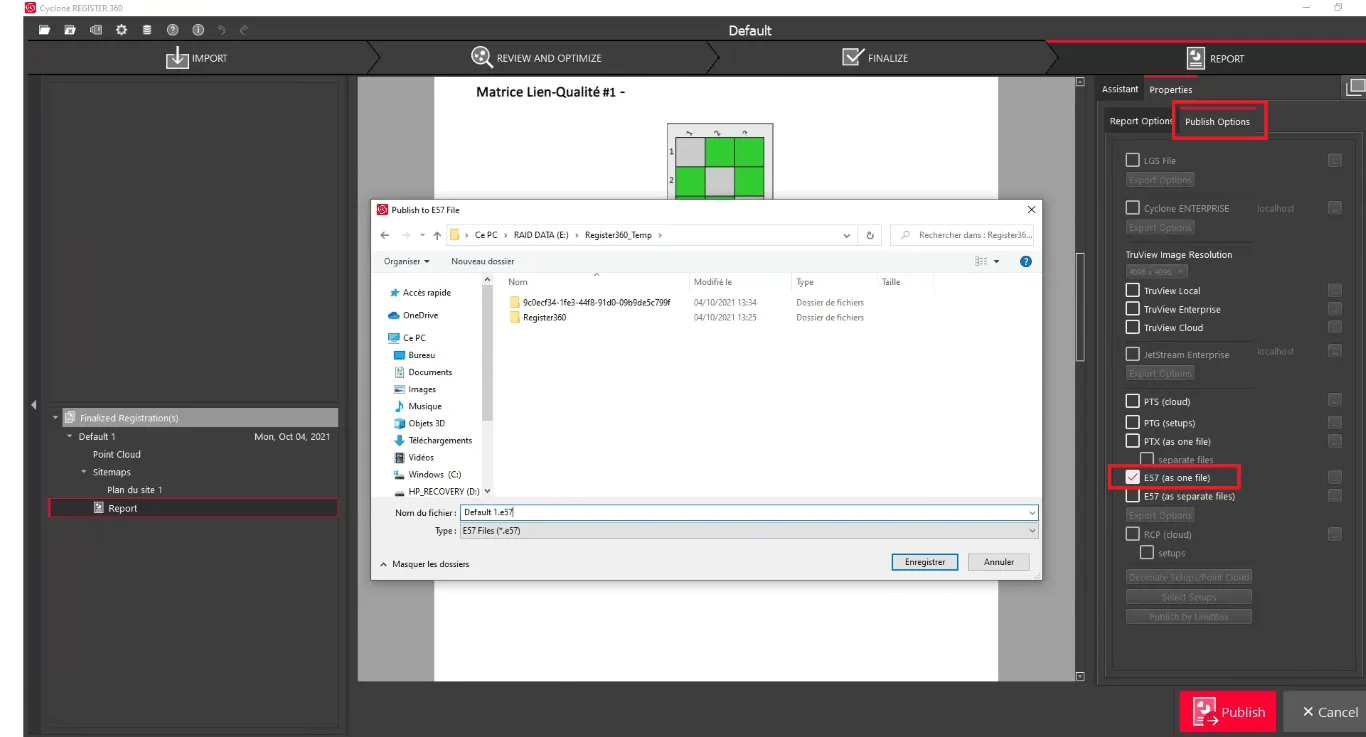

  1. Van het venster "Rapport" schakel je over naar de "Eigenschappen" van het project en vink je in de "Publicatie-opties" "e57 (als één bestand)" aan. Een nieuw venster opent waarin je de locatie van de export kiest.

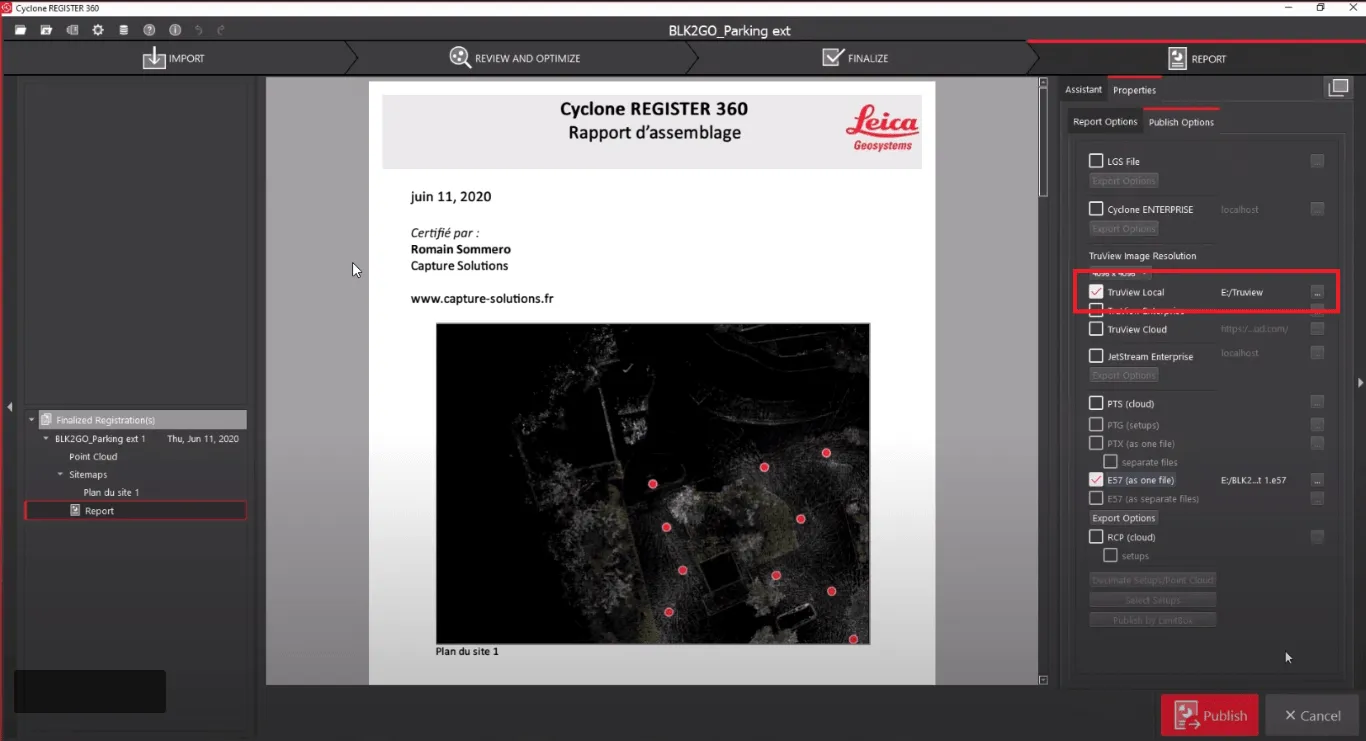

  1. Voordat je de export start, vink "TruView Local" aan en selecteer de locatie om het op te slaan. Hierdoor krijg je de coördinaten van de geëxporteerde beelden in een XML-bestand met de naam "SWLocation.xml".

  1. Met "e57 als één bestand" en "TruView Local" aangevinkt, klik je op "Publiceren" om de export te starten.

Dit proces kan enige tijd in beslag nemen, afhankelijk van de projectgrootte en het aantal afbeeldingen. Zodra dit proces is voltooid, kun je het e57-bestand delen via ons platform door het aan een project toe te voegen.
Voor meer informatie over hoe je een bestand naar een project uploadt, lees dit artikel.

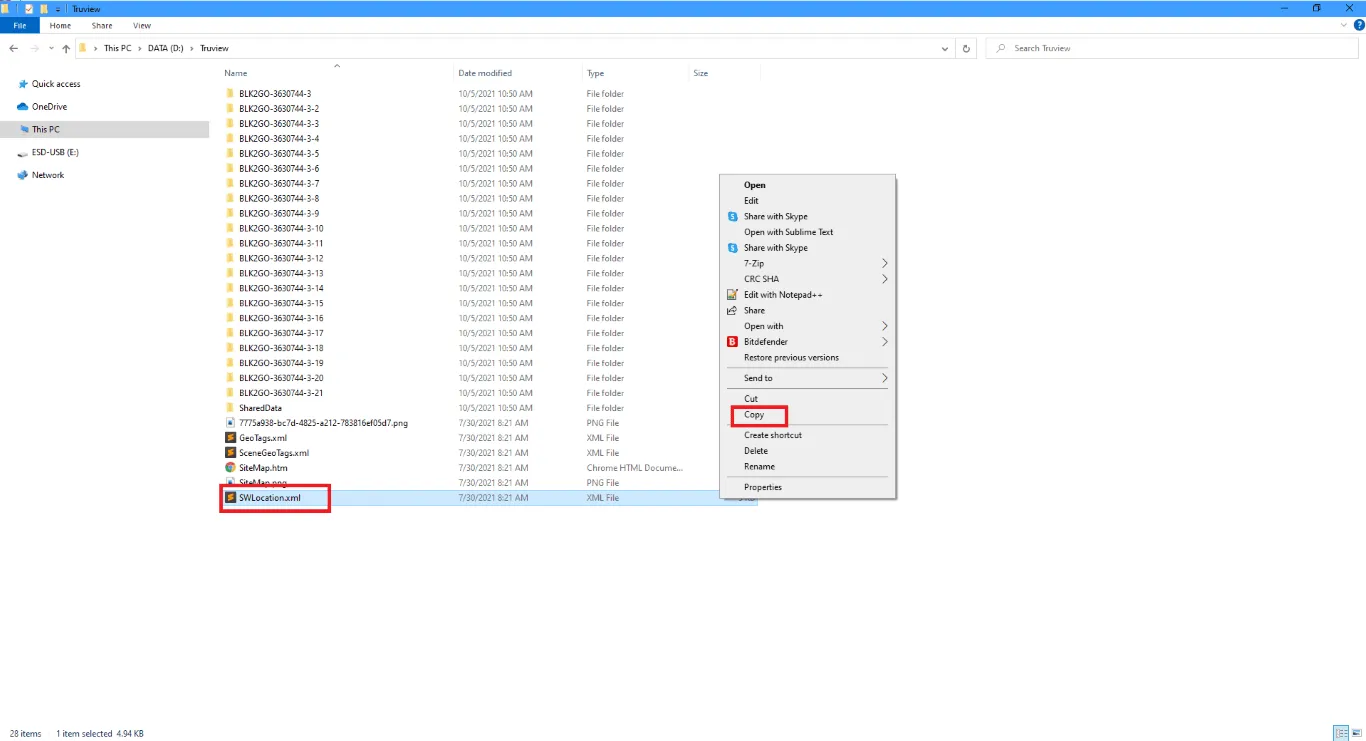

Wat betreft de afbeeldingen, wanneer de export is voltooid, vind je de locatie die is geselecteerd voor TruView en kopieer je "SWLocation.xml".

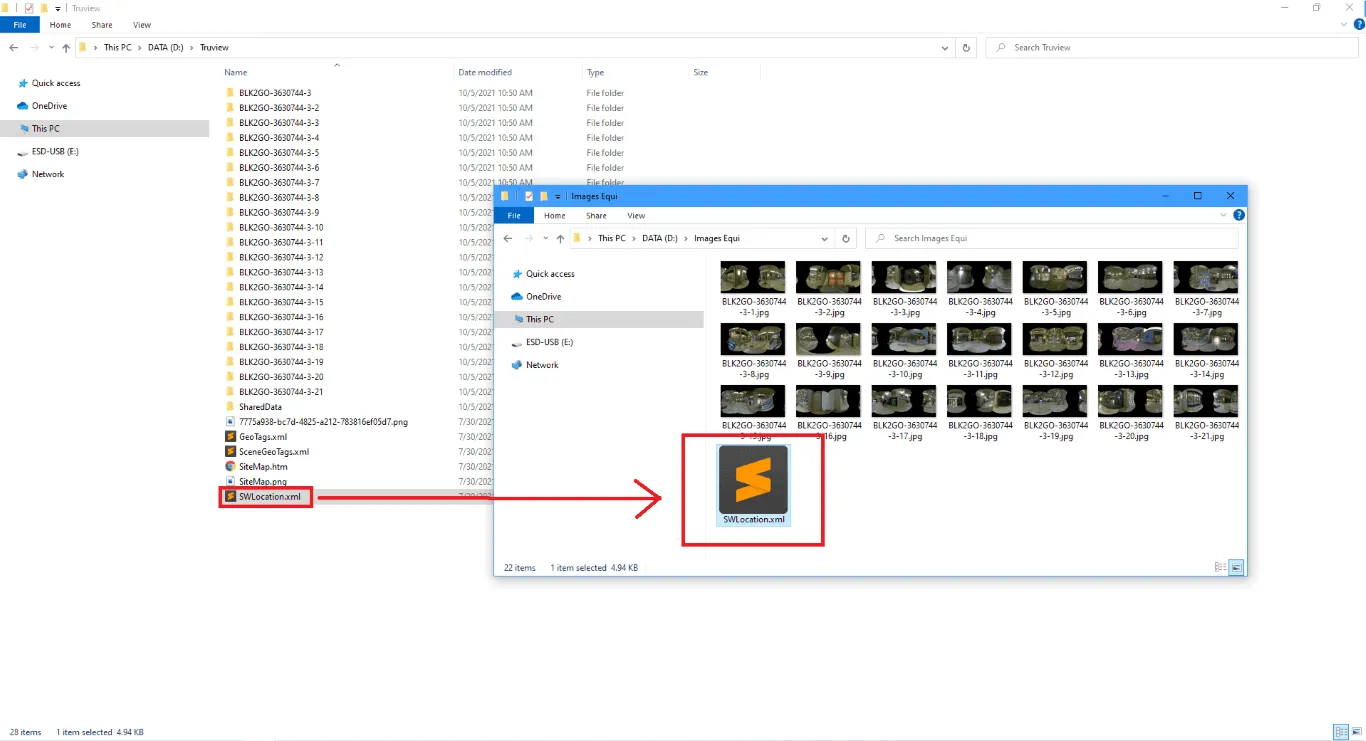

Plak de "SWLocation.xml" in de map waar je de afbeeldingen (stap 3) hebt geëxporteerd.


Je kunt deze map (met de 360-afbeeldingen en de "SWLocation.xml" erin) zippen en uploaden naar het platform. Voor meer informatie over hoe je 360-beelden op het platform uploadt, lees dit artikel.

Als je vragen hebt of meer informatie nodig hebt, neem dan contact op met het technische team.
