Scan-to-BIM-analyse en -controle
Scan-to-BIM gaat een stap verder dan Scan-to-Plan: de analyse stelt bouwobjecten voor (wanden en openingen met hun constructiegegevens) die u controleert en vervolgens exporteert als BIM-model. Het tabblad is beschikbaar met het abonnement Scan-to-BIM.
Een analyse uitvoeren

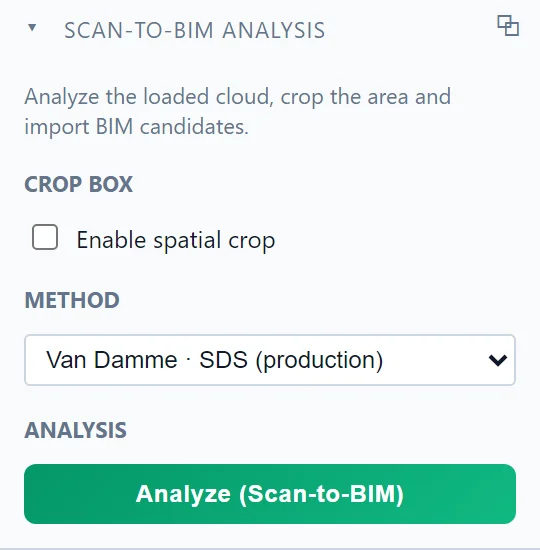

Alles wordt aangestuurd vanuit het paneel Scan-to-BIM-analyse:
- Laad de puntenwolk (zie Puntenwolken laden).
- Snijd desgewenst de te analyseren zone uit met Ruimtelijke uitsnede inschakelen (zie Uitsnijdbox).
- Kies de Methode. De productiemethode is beschikbaar voor elk Scan-to-BIM-abonnement; de overige vermeldingen in de lijst zijn methoden met beperkte toegang die in specifieke opdrachten worden gebruikt.
- Klik op Analyseren (Scan-to-BIM).
De taak draait op het platform en kan bij een grote scan meerdere minuten duren. Terwijl de analyse loopt, zijn het paneel en de bedieningselementen van de uitsnijdbox vergrendeld zodat de zone niet tijdens de taak kan verschuiven.
De kandidaten controleren
De analyse levert kandidaten op met de onderbouwing ervan, en de groep Controle is de plek waar u arbitreert:
- Begeleide controle leidt u één voor één door de kandidaten, bouwlaag voor bouwlaag, zodat elke wand in het uiteindelijke model er een is die u hebt geaccepteerd.
- Detectierapport vat samen wat er is gevonden en met welke betrouwbaarheid.
- Hypothesen toont de concurrerende interpretaties die de analyse voor een bepaalde plek heeft afgewogen.
Geaccepteerde kandidaten worden gewone ATIS.cad-objecten: wanden die u net als alle andere kunt bewerken (zie Objecten selecteren en bewerken).
Het model exporteren
Zodra het model is gecontroleerd, draagt IFC exporteren in hetzelfde tabblad het model over aan Revit en andere BIM-software (zie IFC exporteren).
Als u vragen hebt of meer informatie nodig hebt, neem dan contact op met het technische team.
