Scan-to-Plan

Scan-to-Plan zet een puntenwolk om in een bewerkbare 2D-plattegrond. Het is de snelle weg wanneer de oplevering een plattegrond is en geen volledig BIM-model. Het tabblad is beschikbaar met het abonnement Scan-to-Plan.

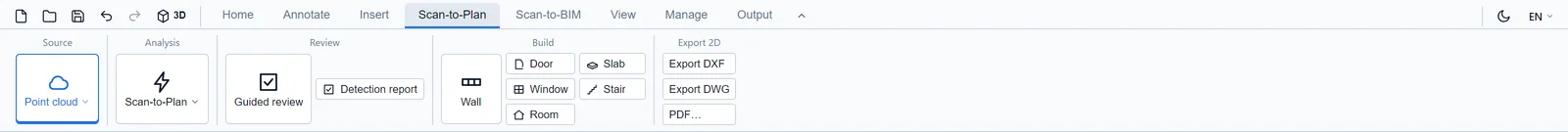

Het tabblad leest als de workflow zelf, van links naar rechts:

1. Bron: laad en beheer de puntenwolk (zie Puntenwolken laden). Gebruik de uitsnijdbox en de niveaudetectie om de gewenste bouwlaag te isoleren (zie Uitsnijdbox en Automatische niveaudetectie).
2. Analyse: start de Scan-to-Plan-analyse op de geladen wolk. De taak draait op het platform; de voortgang wordt in het paneel gemeld, en de editor blijft ondertussen bruikbaar.
3. Controle: de analyse levert wandkandidaten op, geen resultaat dat u moet slikken of laten. De begeleide controle leidt u er stap voor stap doorheen zodat u elke kandidaat accepteert, aanpast of afwijst, bouwlaag voor bouwlaag.
4. Bouwen: de volledige 2D-gereedschapsset (Wand, Deur, Raam, Ruimte en de rest van het tabblad Start) om aan te vullen wat de analyse niet kon zien.
5. 2D exporteren: draag het resultaat over als PDF, DXF of DWG (zie Exporteren naar PDF en DWG en DXF exporteren).

De gegenereerde plattegrond is een werkdocument: controleer en vervolledig de plattegrond voordat u deze voor juridische of contractuele doeleinden gebruikt.

Als u vragen hebt of meer informatie nodig hebt, neem dan contact op met het technische team.
