Exporteren naar PDF
De huidige plattegrond exporteren
- Open het tabblad Uitvoer en klik op PDF... (de knop wordt actief zodra de tekening inhoud heeft).

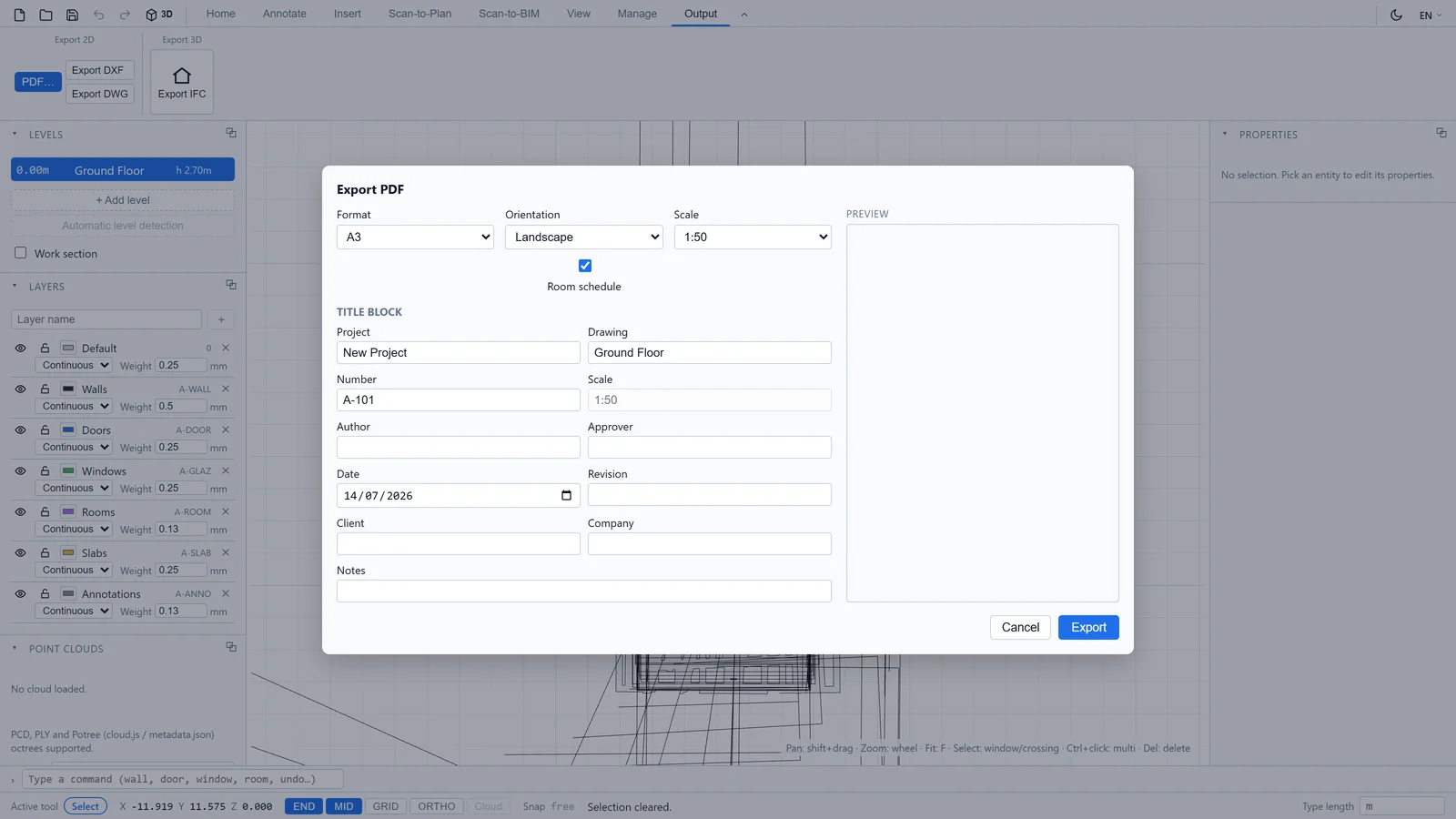

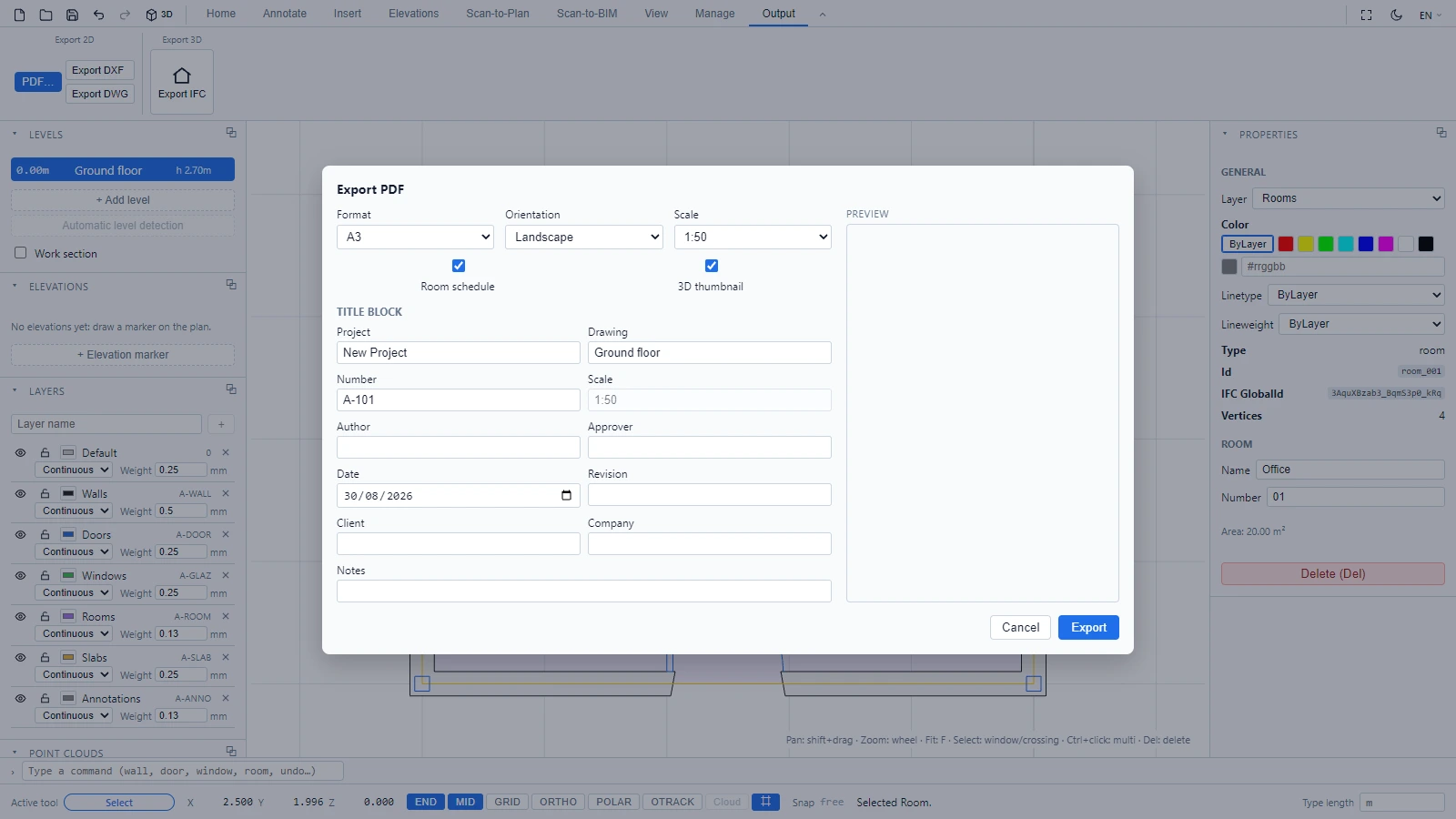

- Vul het dialoogvenster PDF exporteren in en klik op Exporteren.
Het dialoogvenster biedt u:
- Formaat en Oriëntatie van het blad (standaard A3 liggend).
- Schaal: een echte bouwkundige schaal zoals 1:50, die op papier wordt aangehouden.
- Ruimtestaat: voegt de tabel met ruimten en oppervlakten toe aan het blad.
- Titelblok: project, tekeningnaam (vooraf ingevuld met het actieve niveau), bladnummer, auteur, goedkeurder, datum, revisie, opdrachtgever, bedrijf en opmerkingen. Het voorbeeld aan de rechterkant toont het samengestelde blad.
De geëxporteerde plattegrond is het actieve niveau, op schaal getekend met uw lagen zoals die op dat moment worden getoond: verberg voor het exporteren wat niet moet worden afgedrukt (zie Lagen).
Bladensets
Voor een volledige oplevering opent u het paneel Bladen (Beeld > Paletten > Bladen). Elk blad koppelt een niveau aan een formaat, een oriëntatie en een schaal, onder een eigen naam en nummer. Set exporteren (PDF) produceert vervolgens de hele set in één keer.
PDF-tekst gebruikt een Latijns lettertype. Als uw interface in een taal met een ander schrift draait (Russisch, Chinees, Japans, Koreaans, Arabisch, Hebreeuws, Hindi), vallen de PDF-labels terug op het Engels zodat de uitvoer leesbaar blijft.
Als u vragen hebt of meer informatie nodig hebt, neem dan contact op met het technische team.
