Afbeeldings- en PDF-onderleggers

Een onderlegger is een ingescande plattegrond, een foto of een PDF die u onder uw tekening plaatst om deze over te trekken. Het is het klassieke startpunt wanneer u alleen papier hebt.

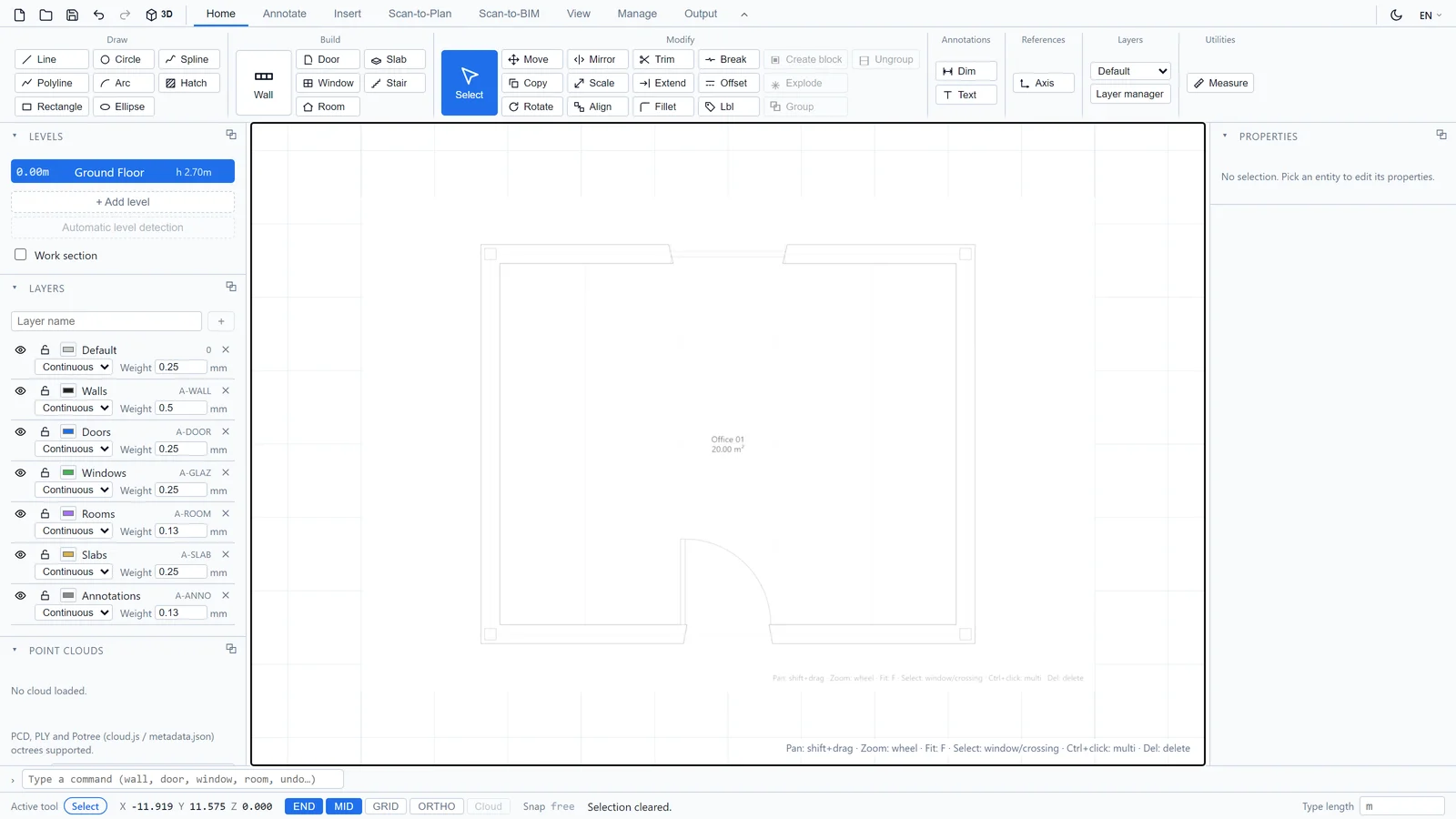

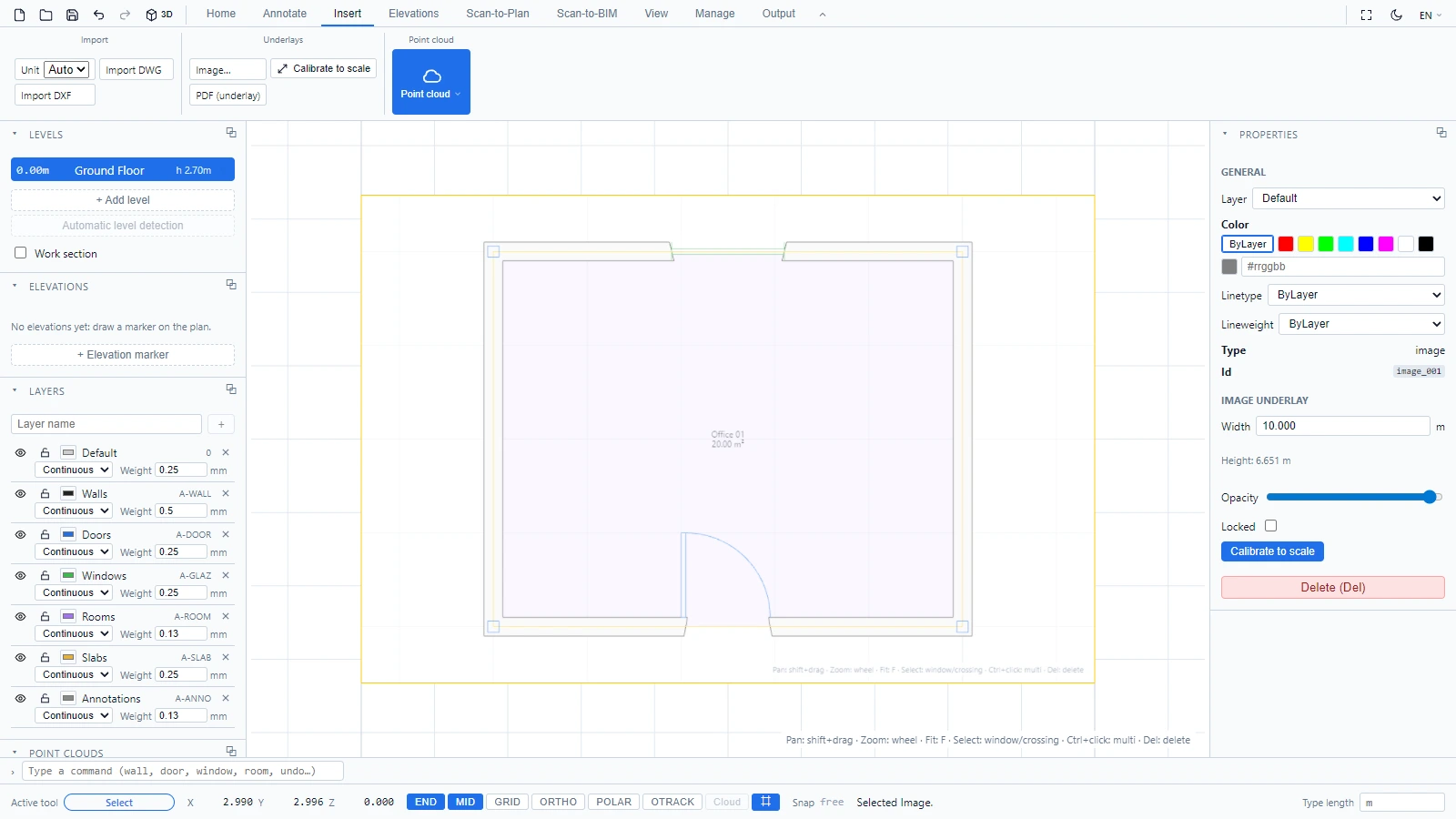

Een onderlegger plaatsen

1. Open het tabblad Invoegen.
2. Klik in Onderleggers op Afbeelding... voor een afbeeldingsbestand, of op PDF (onderlegger) voor een PDF-pagina.

Selecteer de onderlegger zoals elk object om deze aan te passen in het paneel Eigenschappen, inclusief de dekking, of om de onderlegger te vergrendelen zodat uw klikken erdoorheen gaan terwijl u overtrekt.

Kalibreren op echte maten

Een scan heeft pixels, geen meters. Geef de scan een schaal:

1. Selecteer de afbeeldingsonderlegger.
2. Klik in Invoegen > Onderleggers op Kalibreren op schaal.
3. Klik op twee punten met een bekende werkelijke afstand, bijvoorbeeld de twee uiteinden van een wand die u kent.

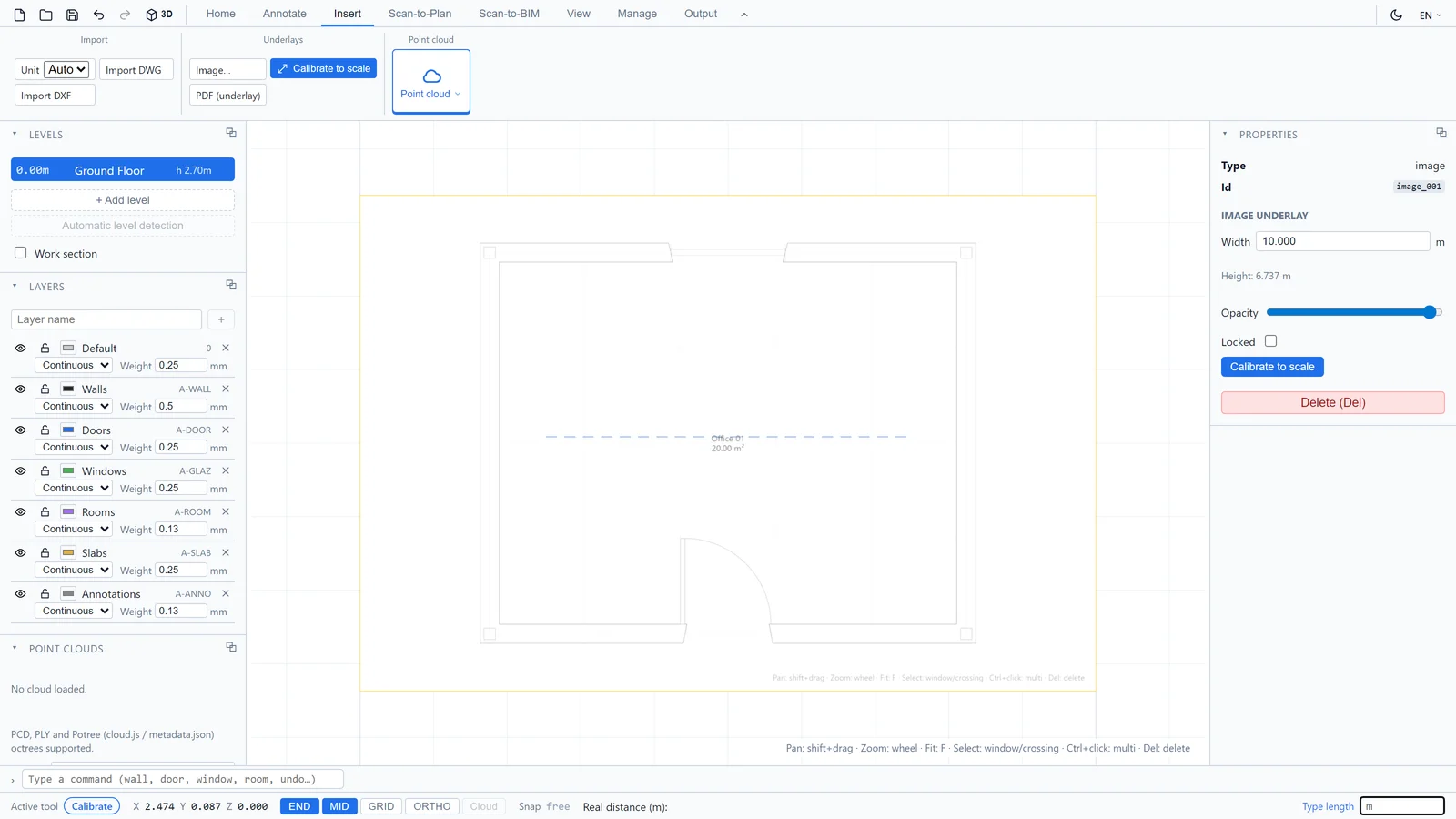

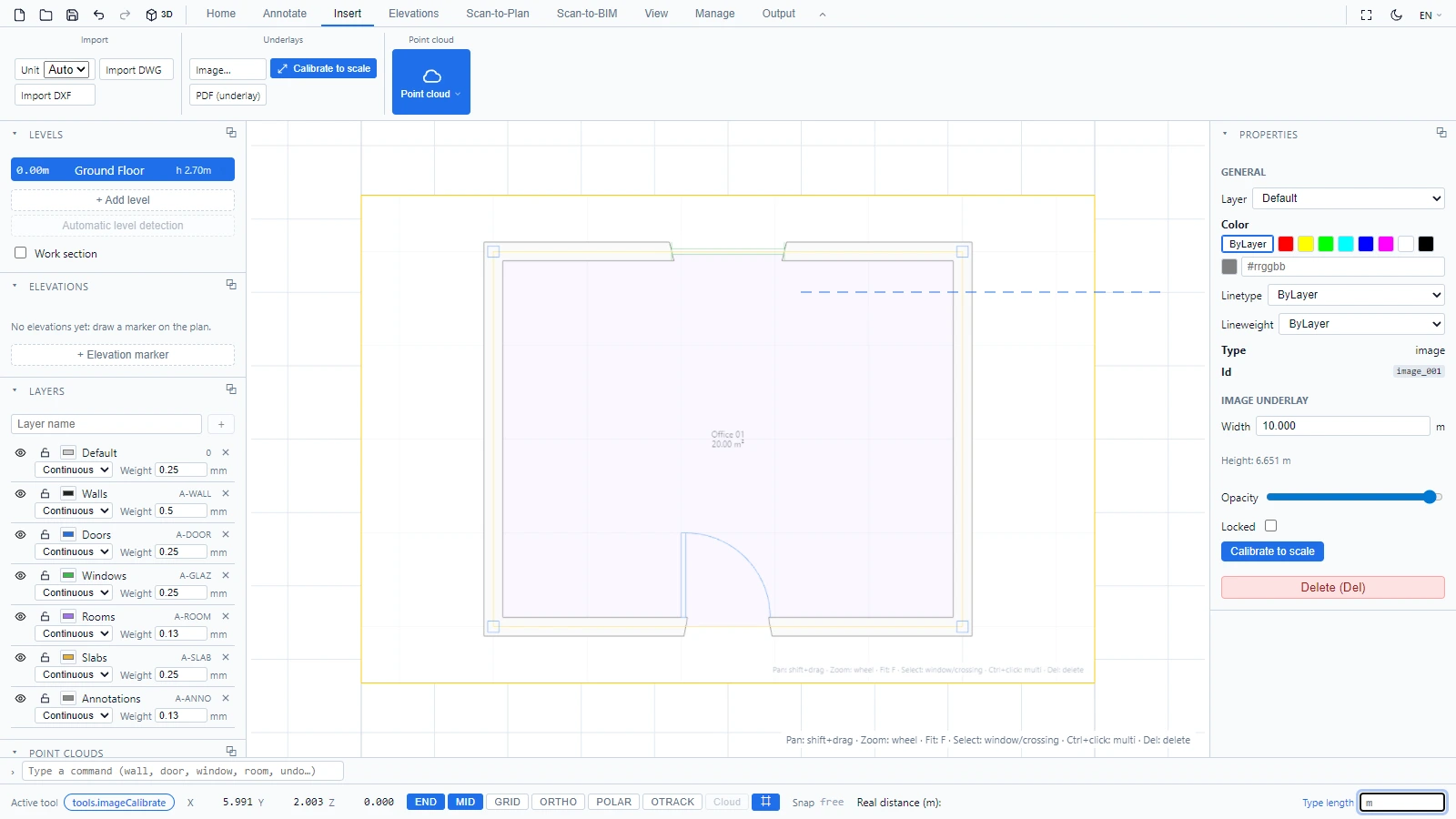

4. De statusbalk vraagt om de werkelijke afstand in meters: typ deze en druk op Enter.

De onderlegger wordt herschaald zodat uw twee punten precies die afstand uit elkaar liggen. Vanaf dat moment trekt u er met vertrouwen wanden overheen (zie Wanden tekenen), en controleert u elke afstand met Meten.

Als de onderlegger is vergrendeld, ontgrendel deze dan eerst: de statusbalk herinnert u eraan wanneer de kalibratie om die reden wordt geweigerd.

Als u vragen hebt of meer informatie nodig hebt, neem dan contact op met het technische team.
