Lagen
De lagen van ATIS.cad werken zoals AutoCAD-gebruikers verwachten, met namen volgens de branchestandaard: A-WALL voor wanden, A-DOOR voor deuren, A-GLAZ voor ramen, A-ROOM, A-SLAB en A-ANNO voor annotaties. Objecten komen terecht op de laag die bij hun type past, zodat de discipline er al is voordat u eraan denkt.

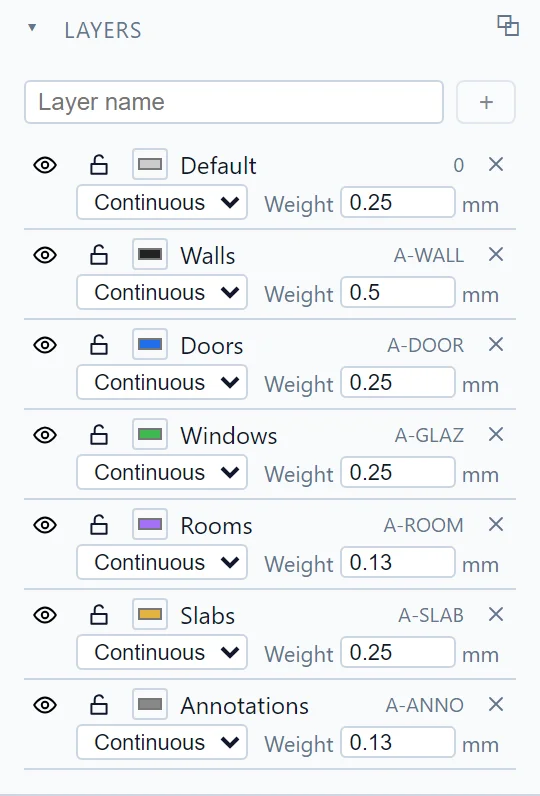

Het paneel Lagen
Elke rij biedt u, van links naar rechts:
- Het oog: toon of verberg de laag.
- Het hangslot: vergrendel de laag. Een vergrendelde laag blijft zichtbaar, maar de objecten ervan kunnen niet worden geselecteerd. Klikken op een vergrendelde wand kiest in plaats daarvan wat eronder ligt, bijvoorbeeld de ruimte.
- Het kleurvakje, het lijntype en de lijndikte in millimeters.
- De x verwijdert de laag.
Typ een naam in het veld bovenaan en klik op + om een laag te maken. De huidige laag voor nieuwe schetsgeometrie kiest u in Start > Lagen, naast de knop Laagbeheer die dit paneel toont of verbergt.
Een praktisch voorbeeld
Verberg de laag Deuren en elke deur verdwijnt, inclusief de wandopeningen, zonder dat het model wordt aangetast:
Typische toepassingen: bevries de annotatielaag terwijl u wanden herwerkt, vergrendel geïmporteerde referentielijnen zodat u erover kunt trekken zonder ze te pakken, of maak een plattegrond gereed voor afdrukken door te verbergen wat er niet op thuishoort.
