Meten en referentie-assen

Meten​

Wanneer u alleen een getal nodig hebt en geen maatlijnentiteit:

  1. Klik op Meten in Start > Hulpprogramma's (of typ measure, of de AutoCAD-code di).
  2. Klik op punten langs datgene wat u wilt meten.

De statusbalk houdt een doorlopende aflezing bij: de huidige segmentlengte, het totaal, en de omsloten oppervlakte zodra u drie of meer punten hebt. Met een rechtermuisklik of Escape herstelt u de meting. Er wordt niets aan de tekening toegevoegd.

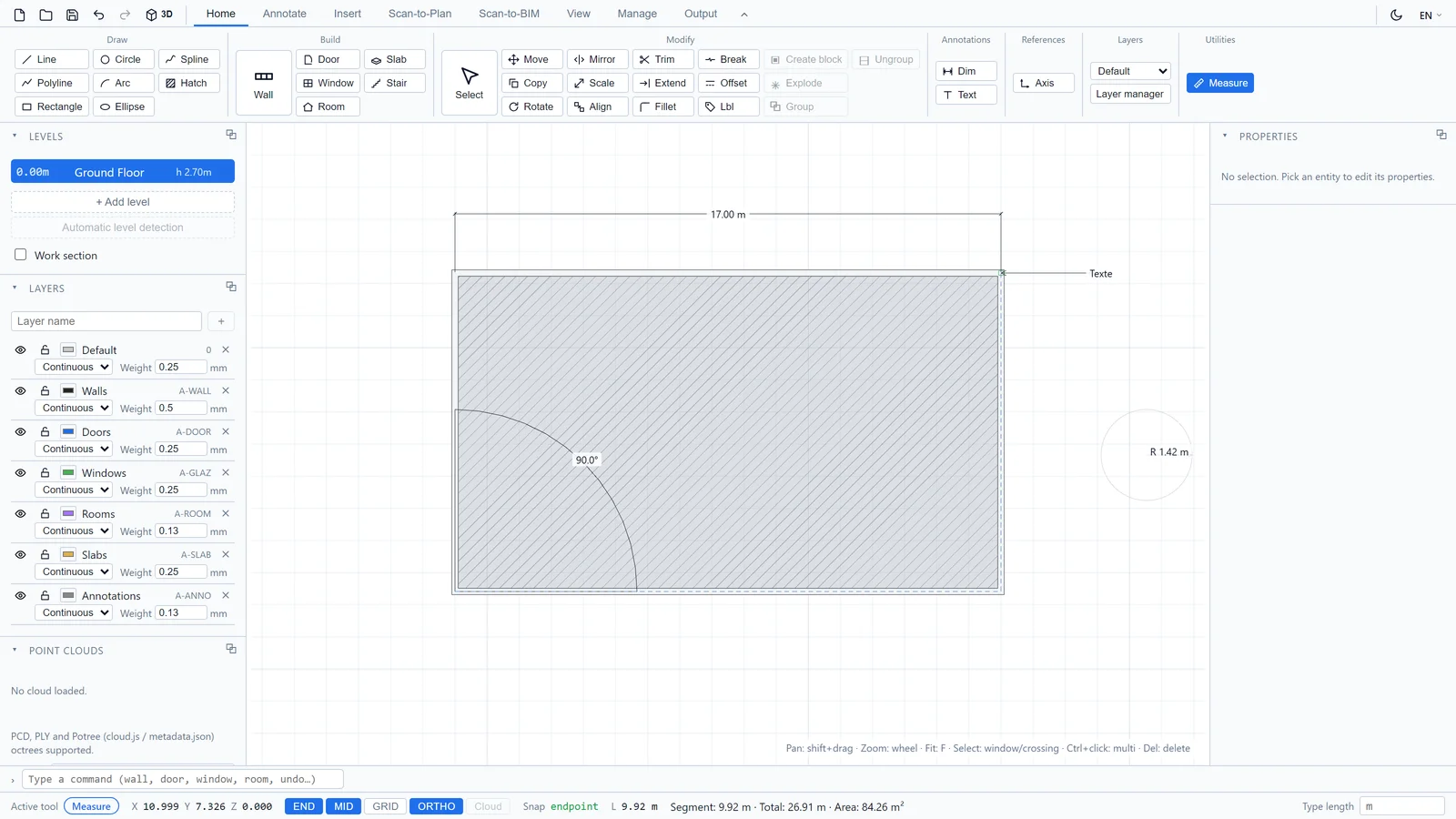

De meetaflezing in de statusbalk

Referentie-assen​

Assen zijn de geletterde referentielijnen van bouwtekeningen. In Start > Referenties:

  1. Klik op As.
  2. Klik op de twee eindpunten van de as.

Elke as krijgt automatisch zijn letter (As A, As B...) en toont die in een bel aan beide uiteinden.

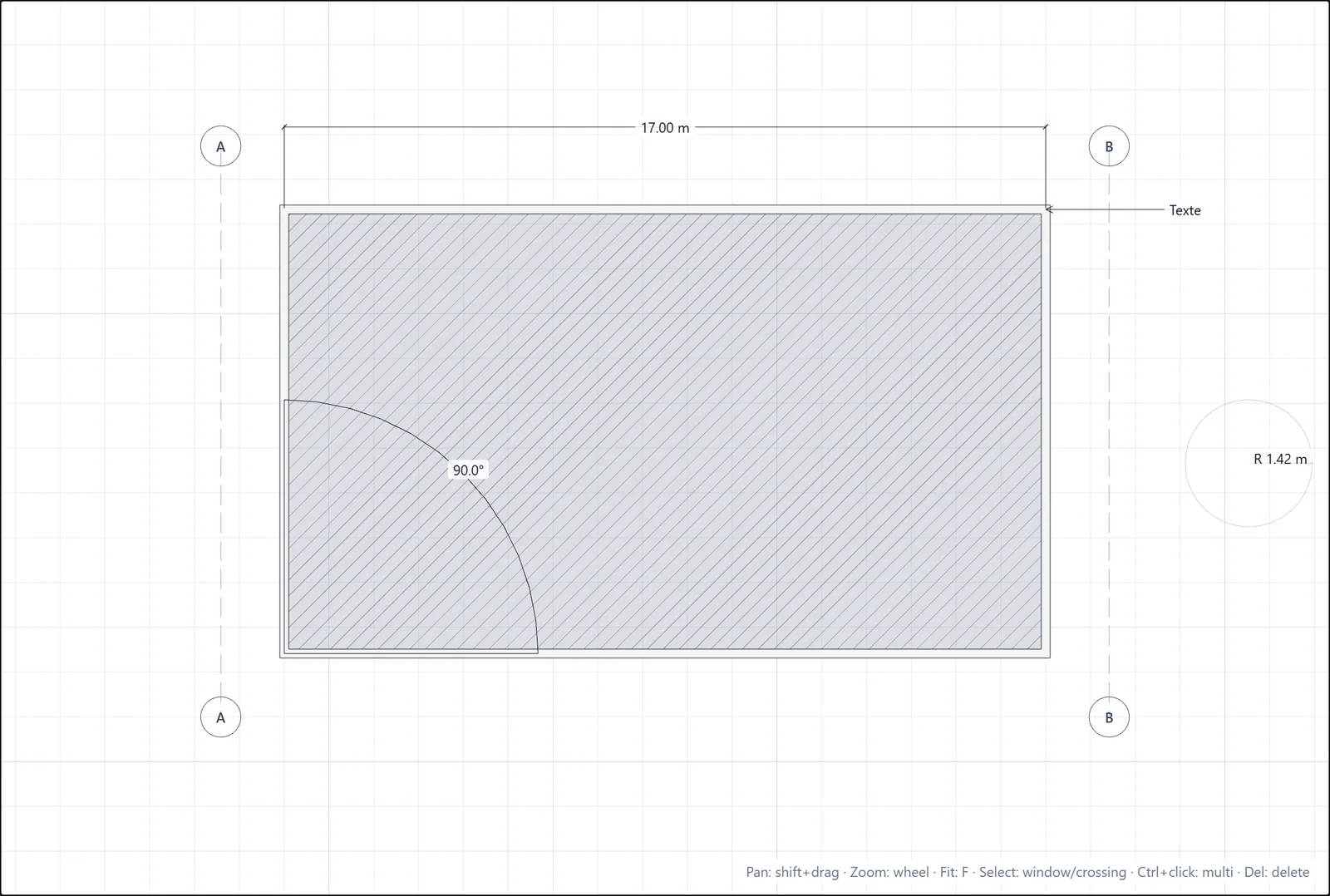

Twee referentie-assen langs de wanden

Als u vragen hebt of meer informatie nodig hebt, neem dan contact op met het technische team.
