Tekst en verwijzingslijnen

Tekst​

  1. Klik in Annoteren (of Start > Annotaties) op Tekst (sneltoets T).
  2. Klik op de plek waar de notitie moet komen.
  3. Typ de inhoud in de prompt. Gebruik \n in de tekst om een regeleinde af te dwingen, waardoor de notitie een tekst met meerdere regels wordt.

Selecteer een tekst om later de inhoud en positie ervan te bewerken in het paneel Eigenschappen.

Verwijzingslijnen​

Een verwijzingslijn is een pijl die naar iets wijst, met een notitie aan het andere uiteinde.

  1. Klik op Verwijzingslijn in het tabblad Annoteren.
  2. Klik op het punt dat u wilt aanduiden (de pijlpunt).
  3. Klik op de plek waar de tekst moet komen.

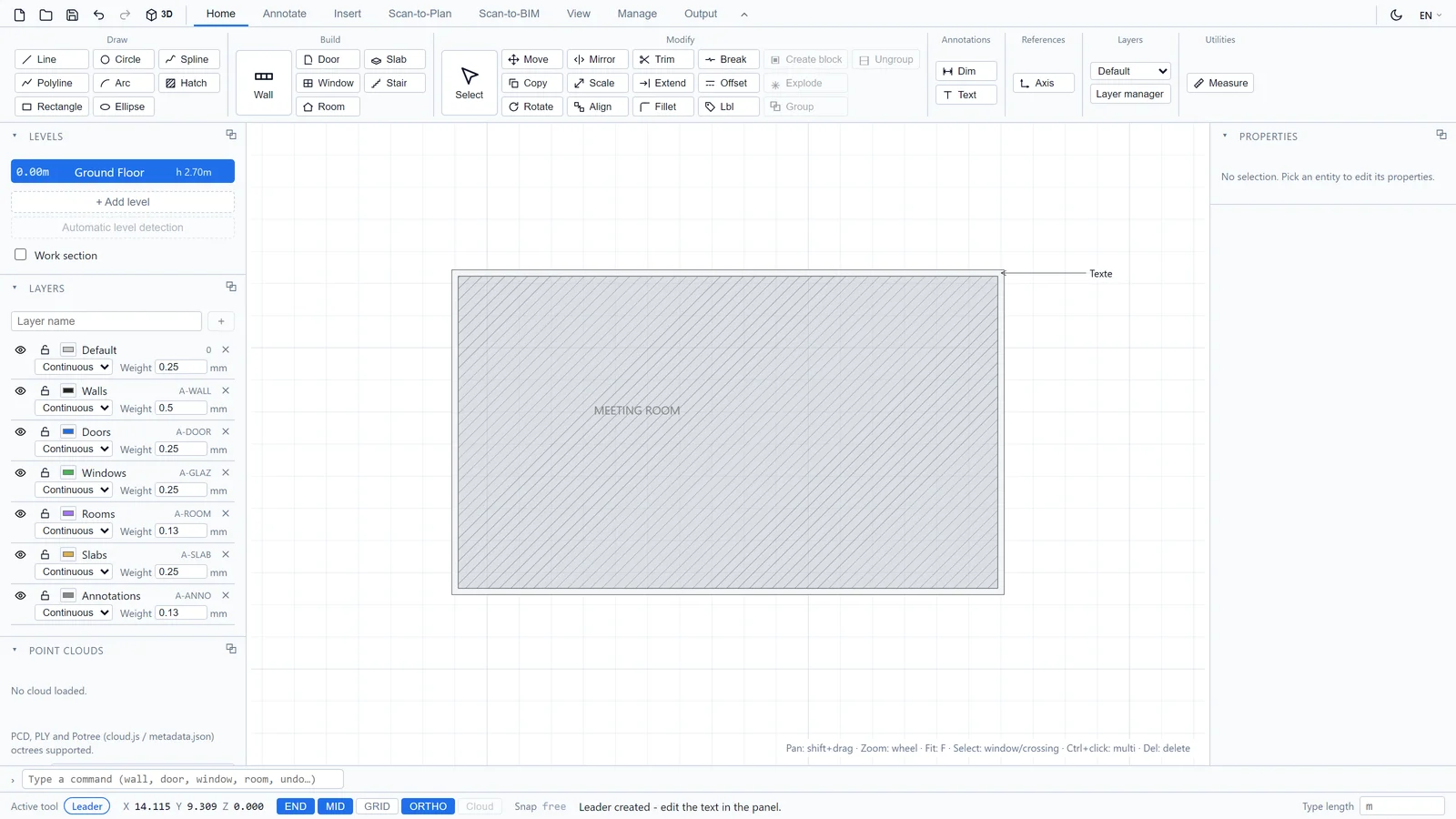

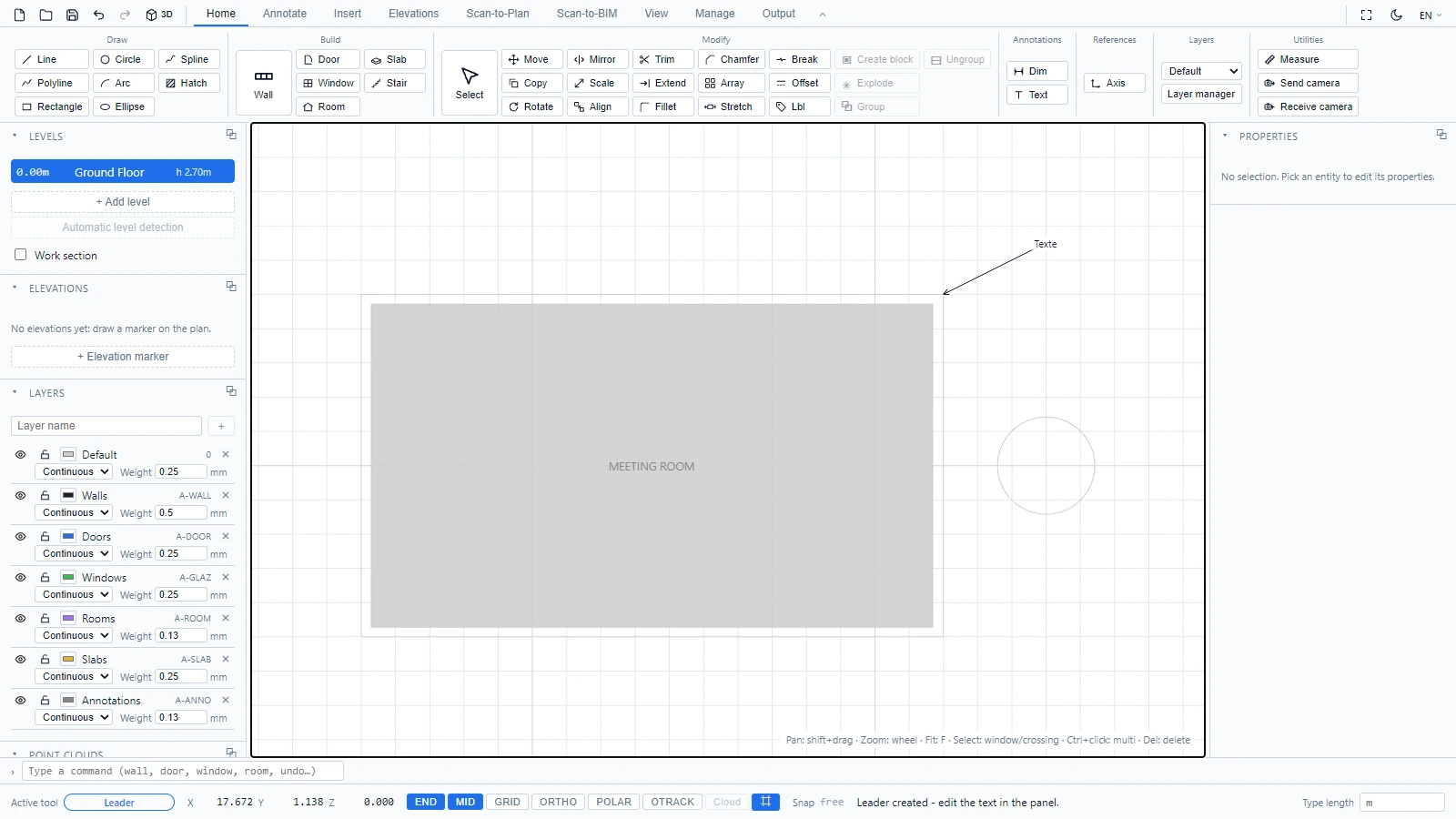

Een tekstnotitie en een verwijzingslijn op de plattegrond

De verwijzingslijn wordt aangemaakt met een lege notitie: de statusbalk herinnert u eraan de inhoud in het paneel Eigenschappen te typen terwijl de verwijzingslijn is geselecteerd.

Ruimtelabels​

Labels met de ruimtenaam en de oppervlakte zijn geen tekstentiteiten, ze horen bij de ruimte. Om er een te verplaatsen, gebruikt u het gereedschap Lbl dat wordt beschreven in Ruimten en vloeren.
