Maatlijnen

Alle maatlijngereedschappen bevinden zich in het tabblad Annoteren (de meestgebruikte zijn ook opgenomen in Start > Annotaties).

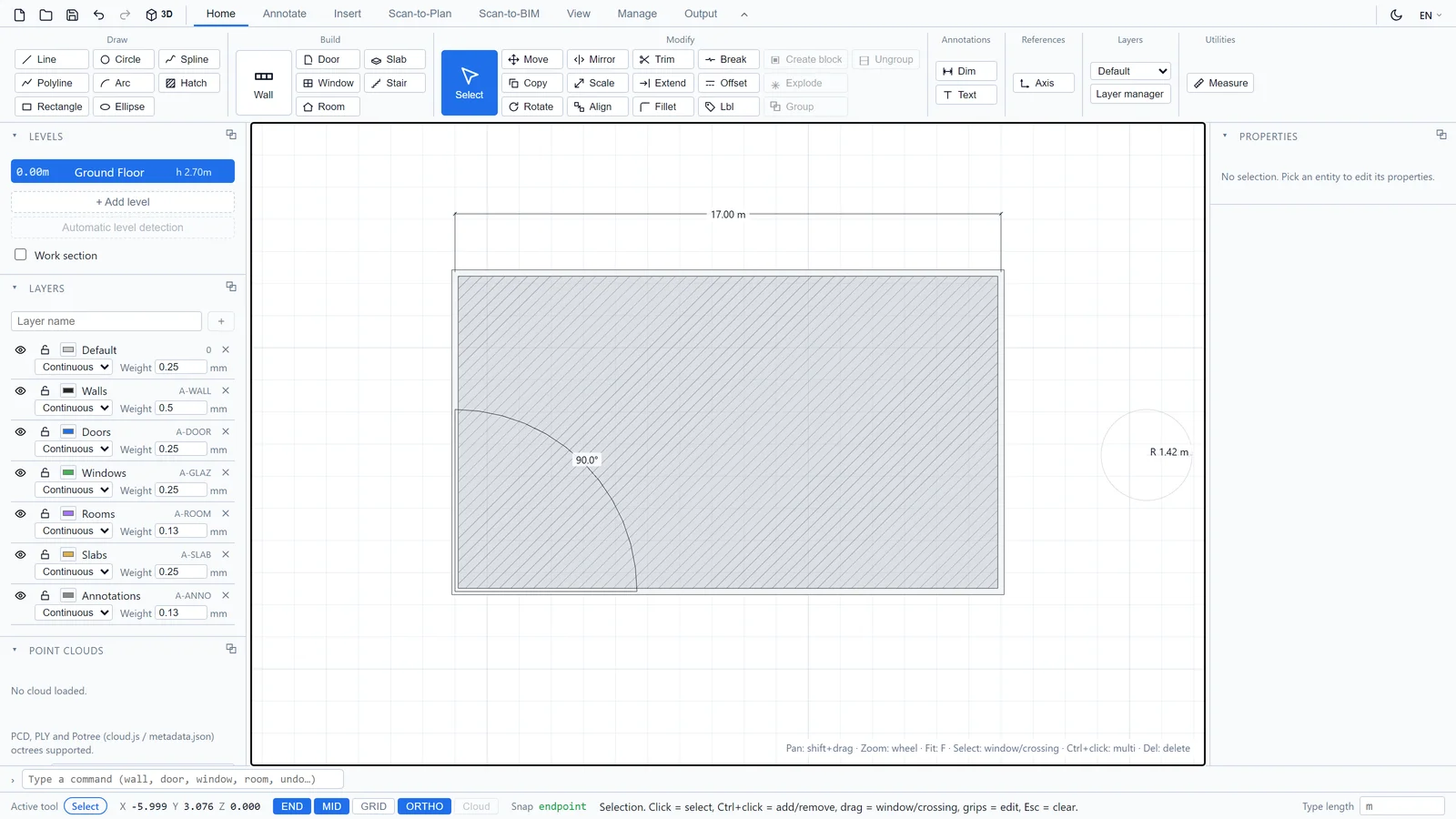

Lineaire maatlijnen

1. Klik op Maat (sneltoets H), of typ dim.
2. Klik op het eerste punt en vervolgens op het tweede. Vangen op END en MID geeft u exacte wandmaten.

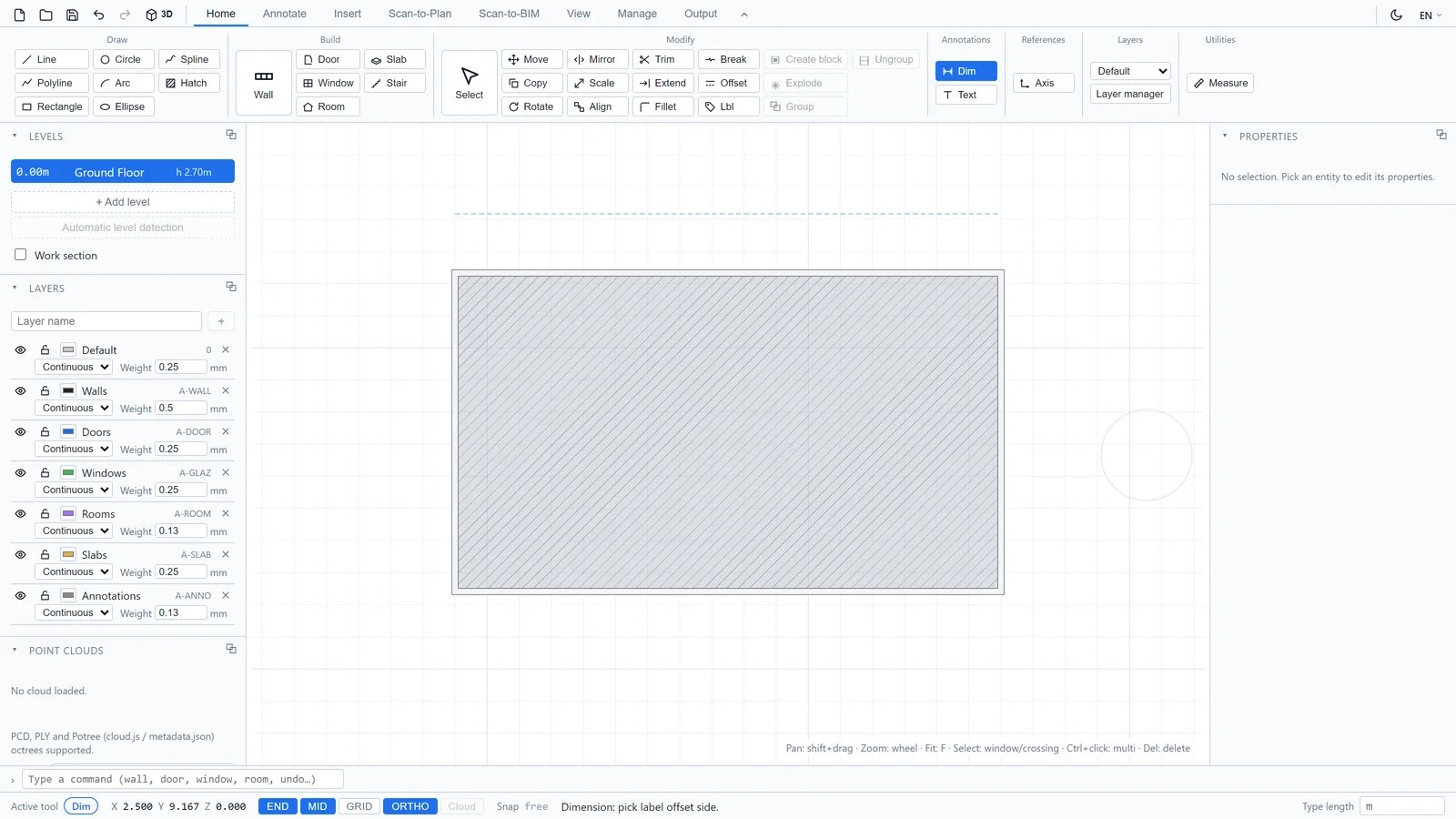

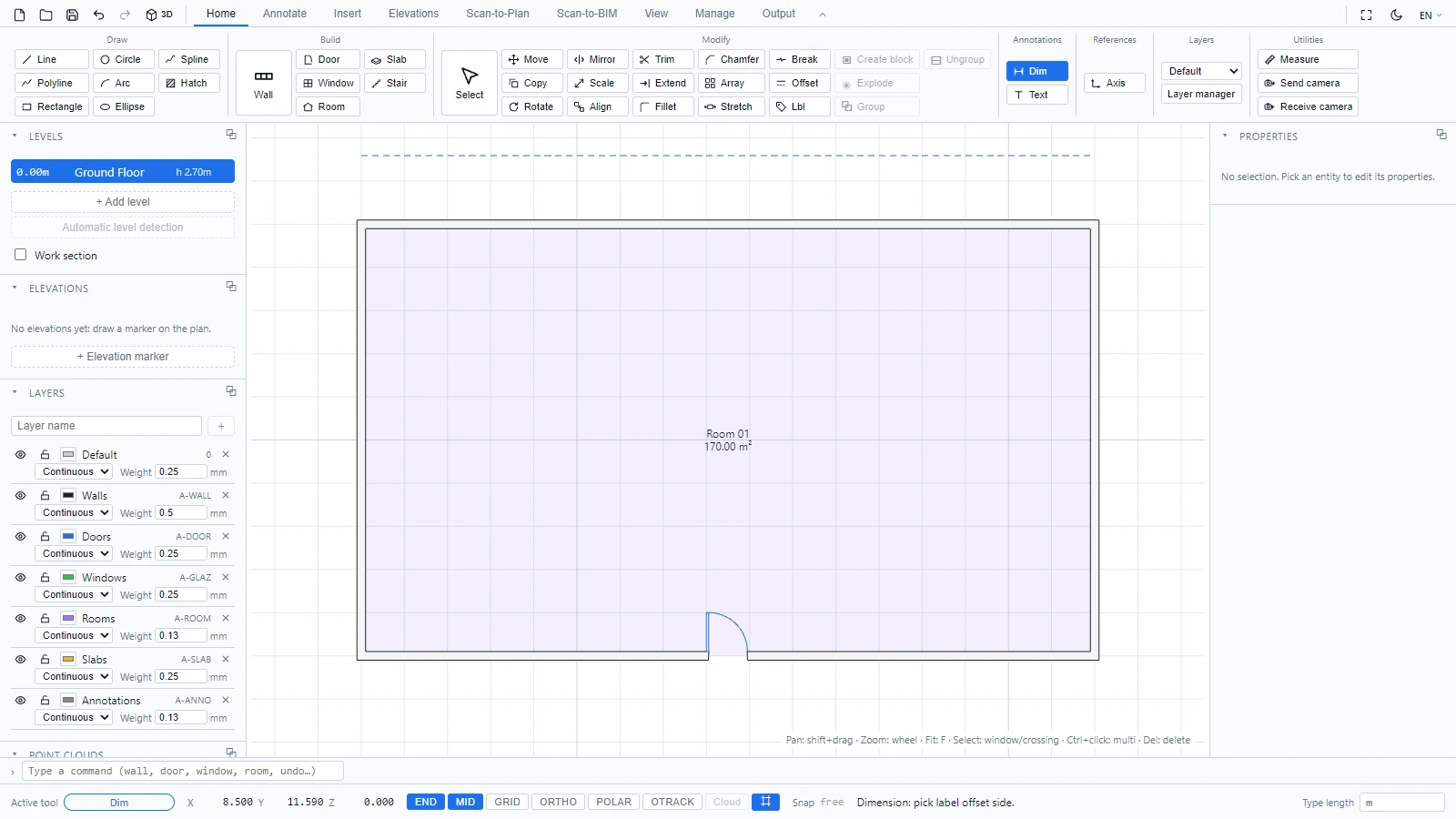

3. Beweeg de cursor om de zijde van de maatlijn te kiezen, en klik om de maatlijn te plaatsen.

Het gereedschap rijgt aan elkaar: na elke maatlijn wacht het op het eerste punt van de volgende. Escape stopt het gereedschap.

• Doorlopend plaatst de volgende maatlijn beginnend waar de vorige eindigde, voor een reeks uitgelijnde maatlijnen.
• Basislijn stapelt maatlijnen die hetzelfde eerste punt delen.

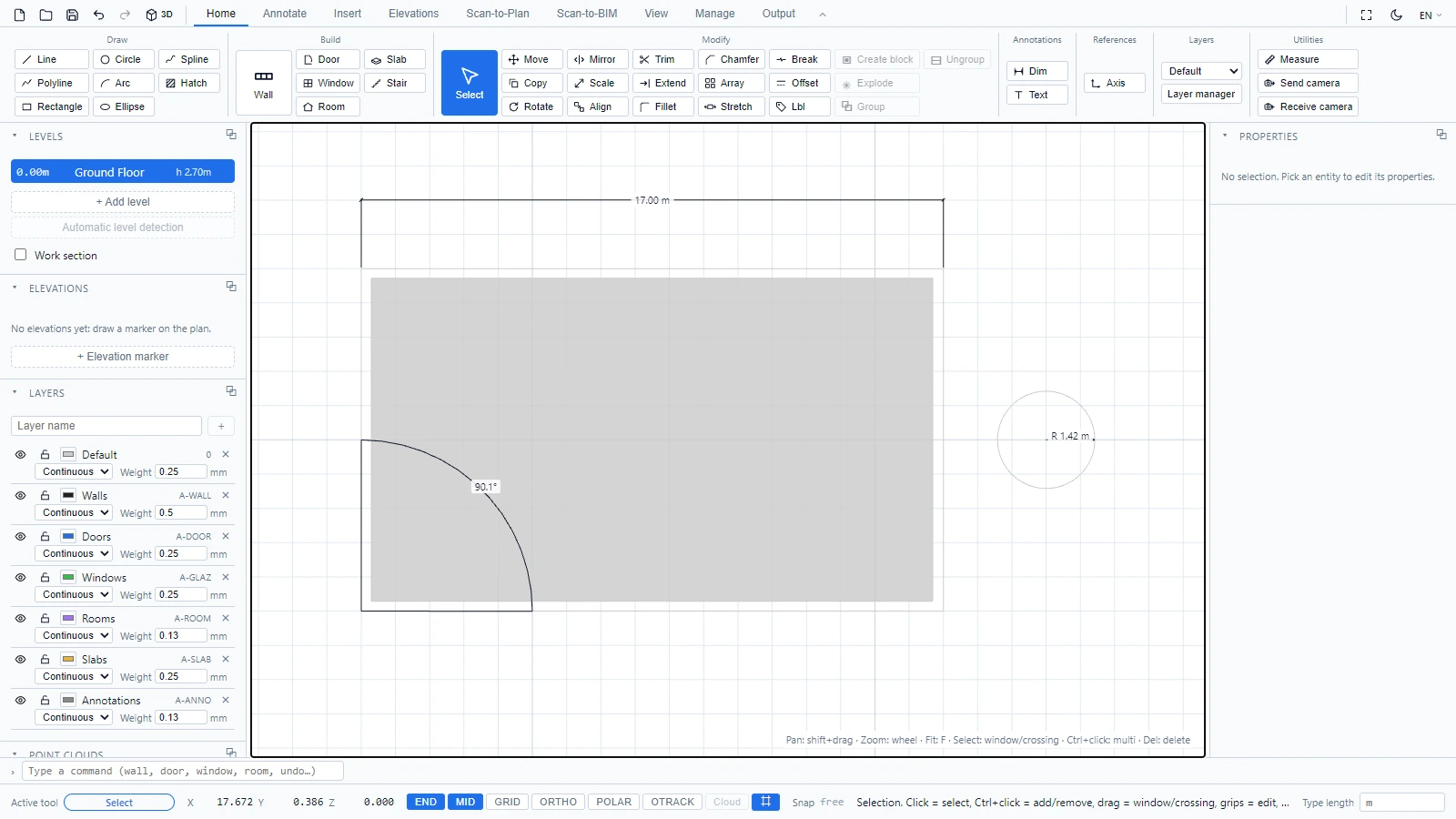

Radius, Diameter, Hoek

• Radius en Diameter: een klik op een cirkel.
• Hoek: klik op het hoekpunt van de hoek en vervolgens op een punt aan elke zijde.

Maatlijnen zijn echte entiteiten: selecteer er een om deze te verplaatsen of te verwijderen, net als al het andere. Ze staan op de laag Annotaties (A-ANNO), zodat u de hele annotatieset met een klik in en uit kunt schakelen (zie Lagen).
