Groepen en blokken
Wanneer een reeks objecten bij elkaar hoort (een bureau met de bijbehorende stoel, een keukenelement, een terugkerend detail), stop dan met het een voor een bewerken van de onderdelen. ATIS.cad biedt u twee verpakkingsniveaus, beide in Start > Wijzigen.
Een blok maken
- Selecteer de objecten (vensterselectie is het snelst, zie Objecten selecteren en bewerken).
- Klik op Blok maken en geef het een naam.

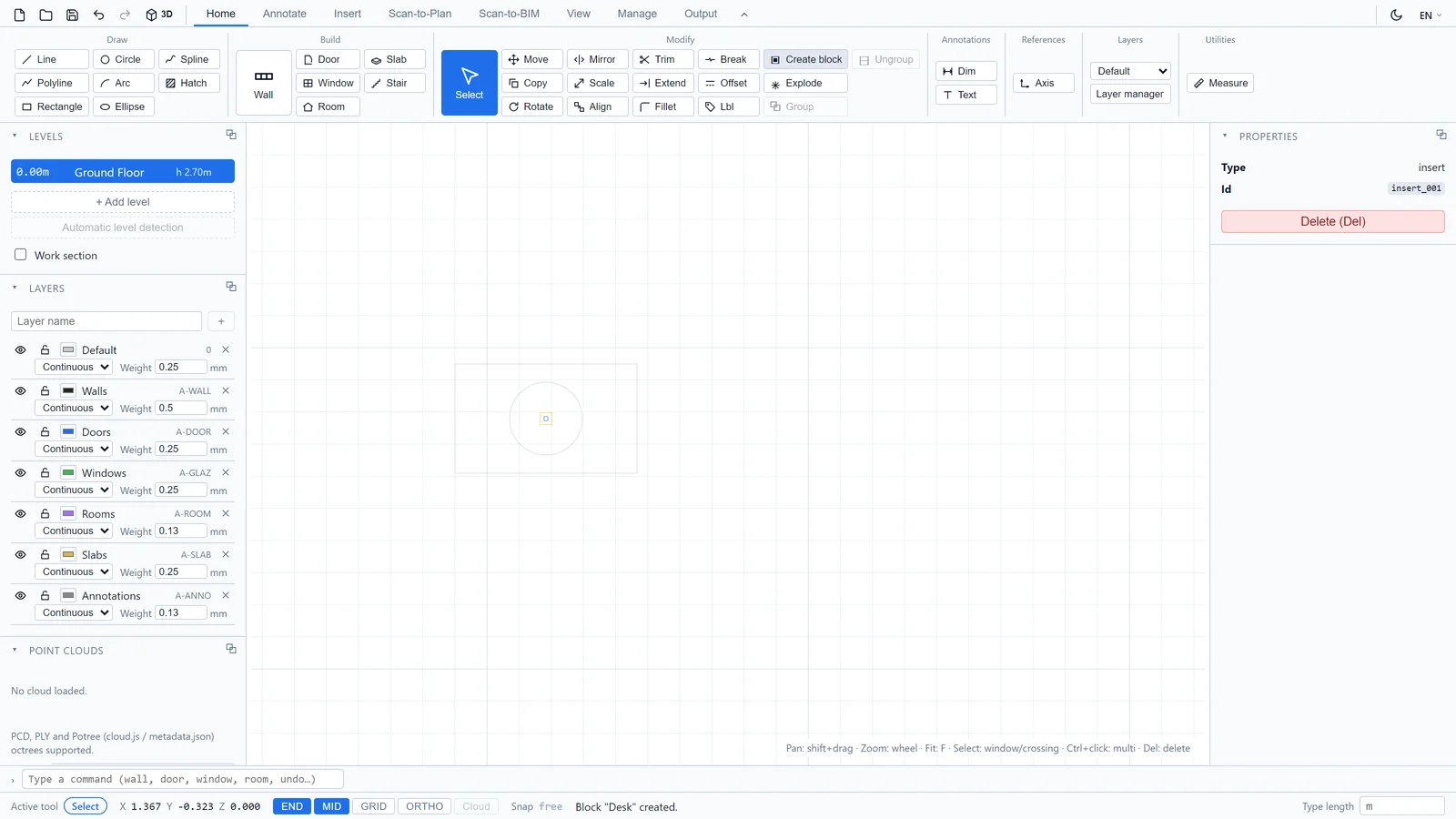

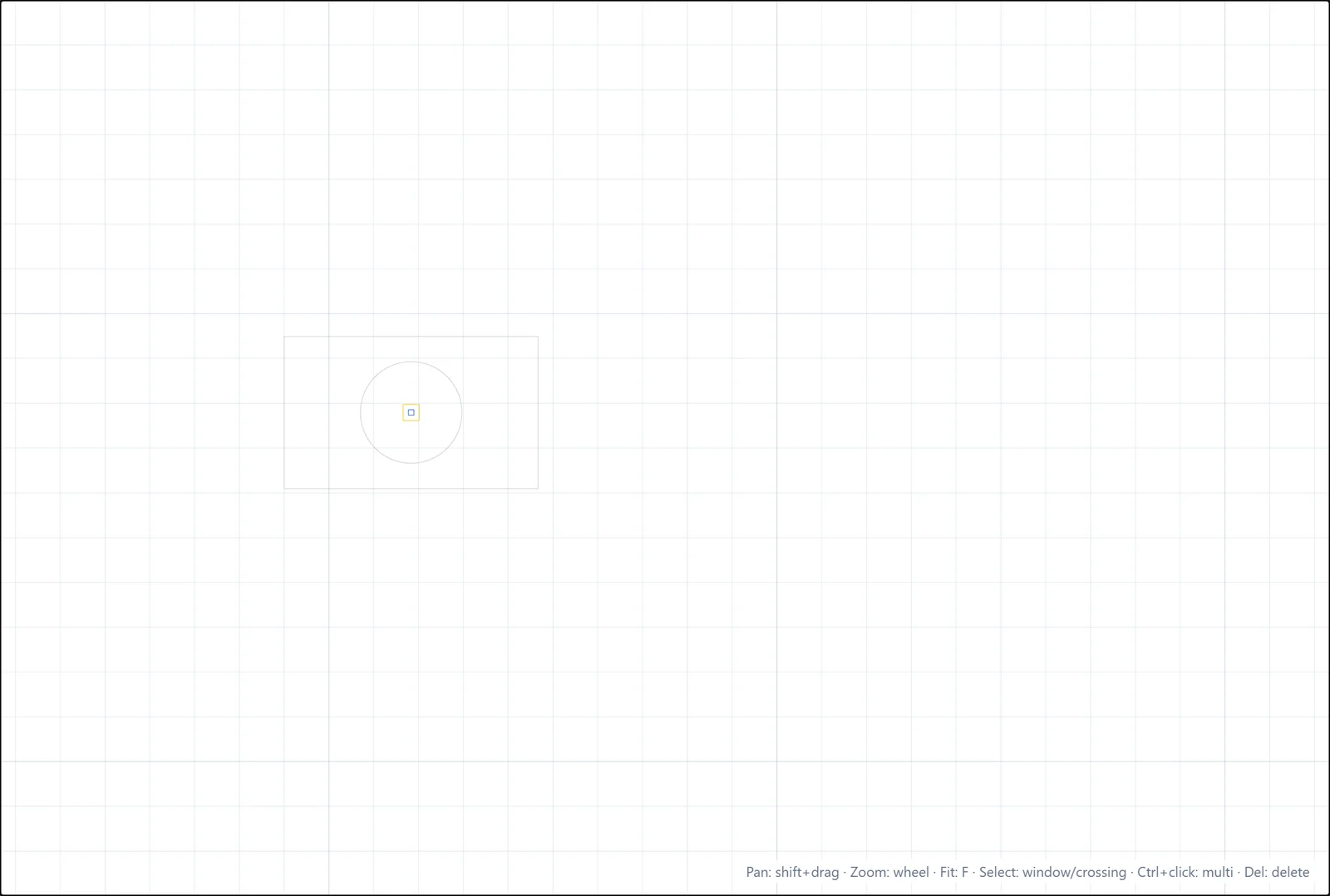

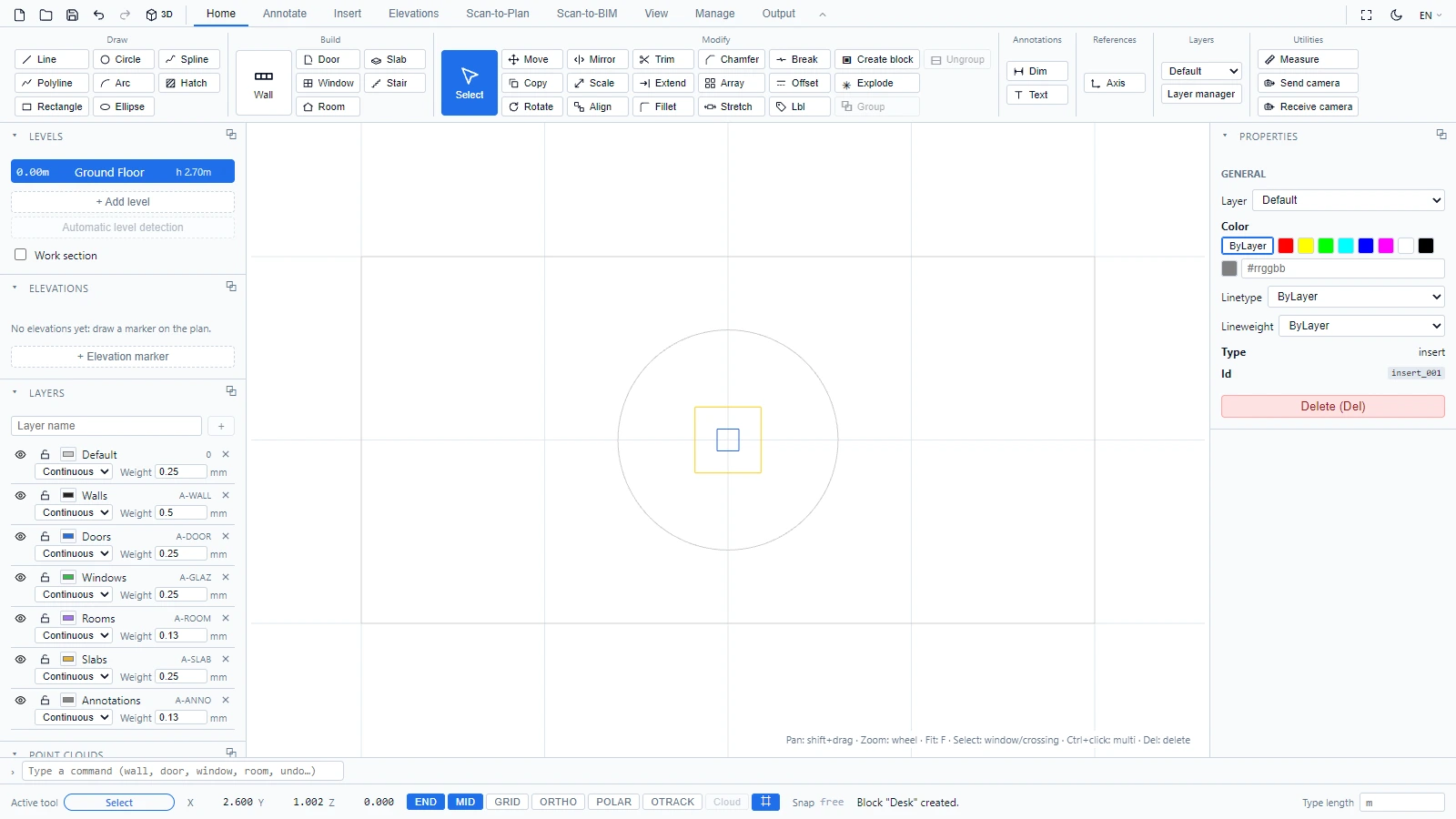

De selectie wordt een enkele blokinstantie. Deze wordt als een geheel geselecteerd, verplaatst en gekopieerd, precies wat u wilt voor meubilair en terugkerende symbolen:
Een blok uiteenzetten

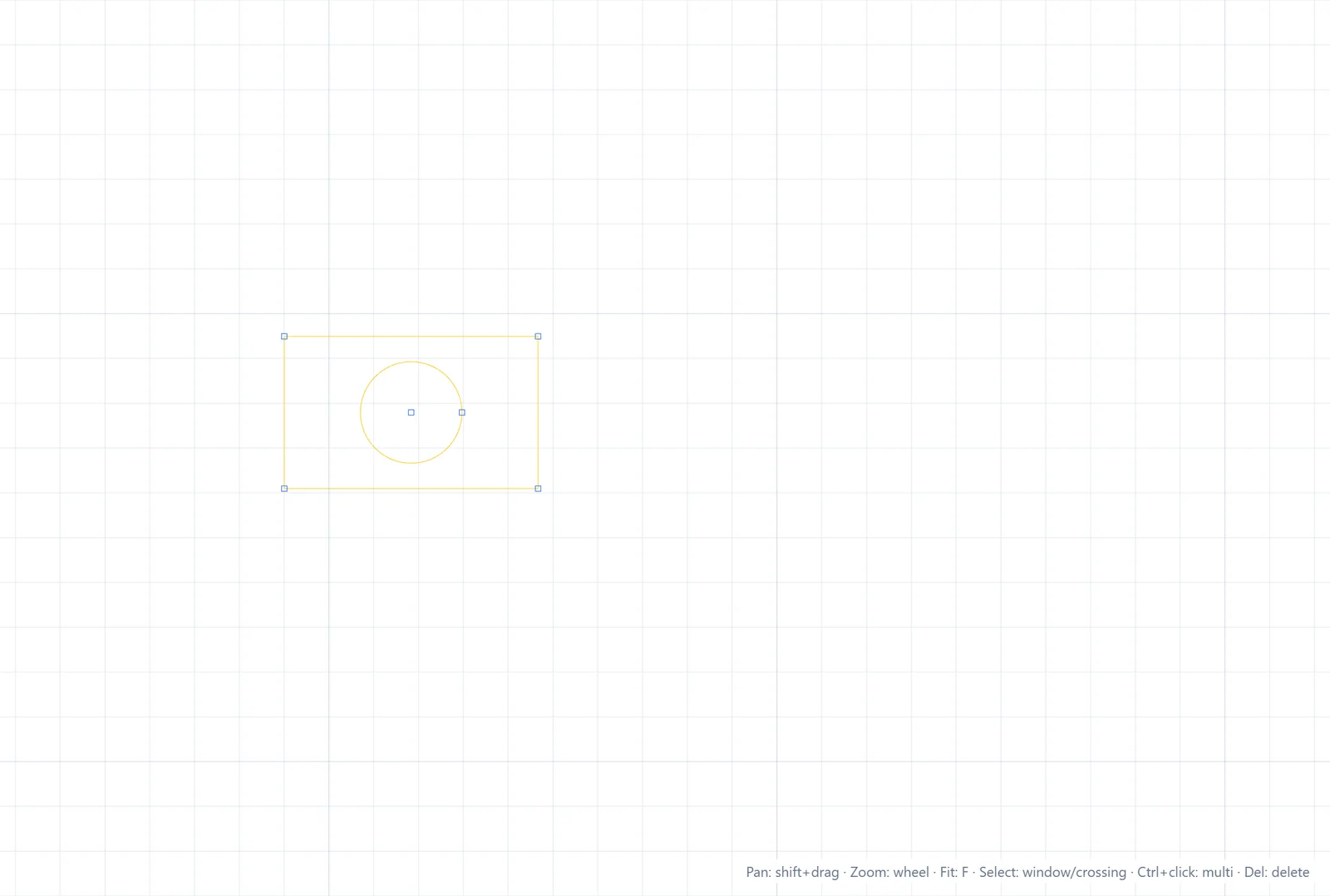

Om de binnenkant van een blokinstantie te bewerken, selecteert u de instantie en klikt u op Uiteenzetten in Start > Wijzigen. De instantie wordt vervangen door de samenstellende entiteiten, en de statusbalk telt ze, bijvoorbeeld "Uiteengezet: 2 entiteiten gemaakt."
Uiteenzetten is ook van belang voor geïmporteerde DWG-bestanden: sommige AutoCAD-objecten komen binnen als onaantastbare blokinstanties, en Uiteenzetten is de manier om ze open te breken.
Groepen
Een groep is een lichtere koppeling: klik op Groeperen om de geselecteerde objecten onder een naam samen te binden, en op Groep opheffen om de koppeling op te heffen. In tegenstelling tot een blok maakt een groep geen herbruikbare definitie aan, de groep houdt alleen bij elkaar horende objecten samen.
