Trimmen, Verlengen, Verspringing, Afronden en Breken

Deze vijf gereedschappen uit Start > Wijzigen doen het aansluitwerk. Ze werken op wanden en lijnen, en de statusbalk vertelt bij elke stap wat er gebeurt.

Trimmen​

Snijd het deel van een wand weg dat voorbij een andere wand uitsteekt.

  1. Klik op Trimmen (sneltoets X).
  2. Klik op de snijdende wand.
  3. Klik op de zijde van de kruisende wand die u wilt verwijderen.

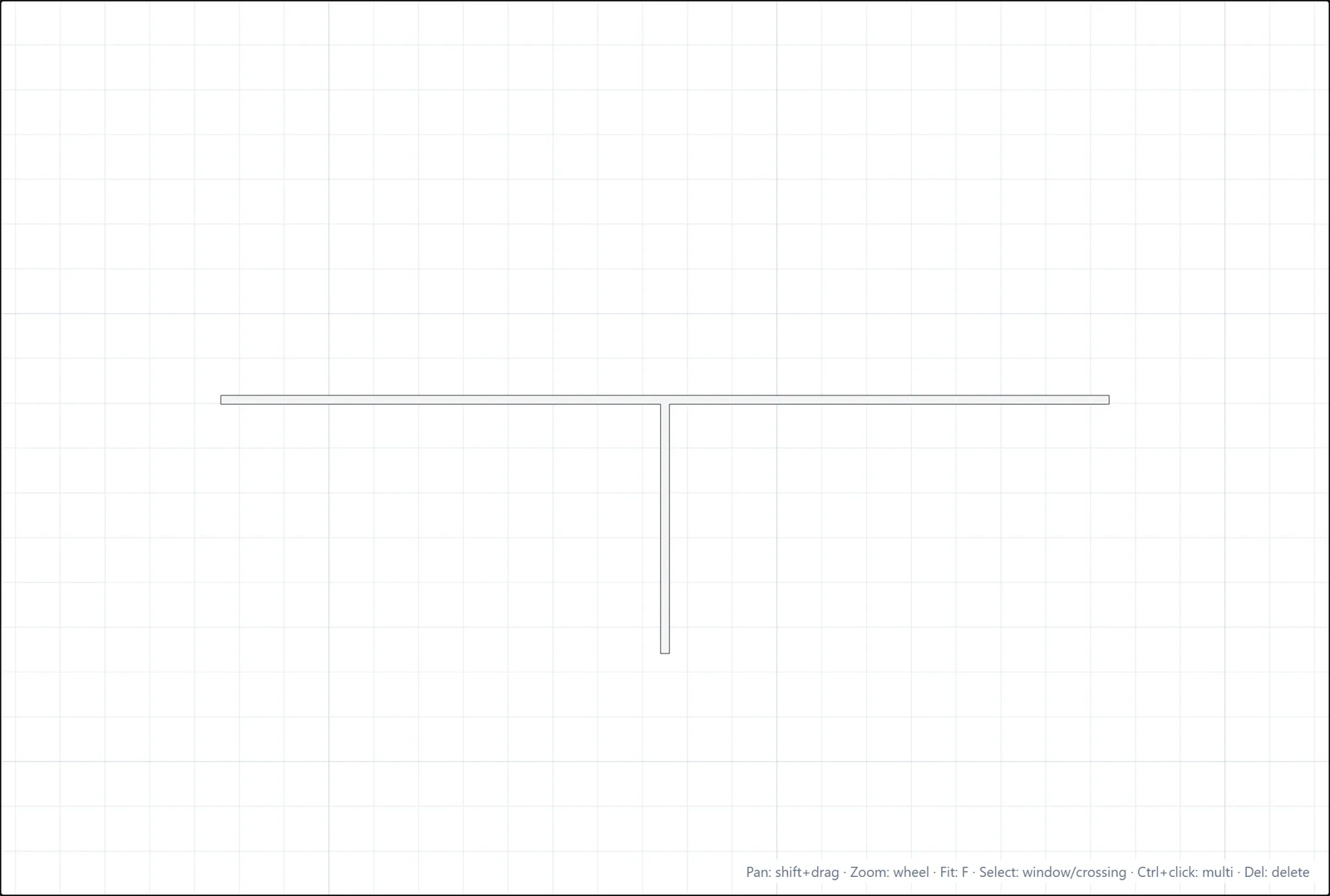

Een T-aansluiting na het wegtrimmen van het uitstekende deel

Verlengen​

Het tegenovergestelde van Trimmen: klik op een wand of een lijn nabij het uiteinde dat u wilt verlengen, en het object rekt uit tot de volgende begrenzing die ervoor ligt. Als er niets voor dat uiteinde ligt, meldt de statusbalk dat.

Verspringing​

Maak een parallelle kopie op een vaste afstand, de snelste manier om gangen en dubbele scheidingswanden te bouwen.

  1. Klik op Verspringing (sneltoets O).
  2. Typ een afstand en druk op Enter, of behoud de huidige afstand.
  3. Klik op de wand en klik vervolgens op de zijde waar de kopie terecht moet komen.

Een verspringende wand parallel aan het origineel

Afronden​

Voeg twee wanden (of twee lijnen) samen tot een nette hoek, zelfs als ze elkaar nog niet raken.

  1. Klik op Afronden.
  2. Klik op het eerste object, aan de zijde die u wilt behouden.
  3. Klik op het tweede object van hetzelfde type, aan de zijde die u wilt behouden.

De twee worden verlengd of ingekort zodat ze elkaar ontmoeten, en de statusbalk bevestigt "Hoek verbonden." Beide objecten moeten van hetzelfde type zijn en op hetzelfde niveau liggen; parallelle objecten kunnen geen hoek vormen.

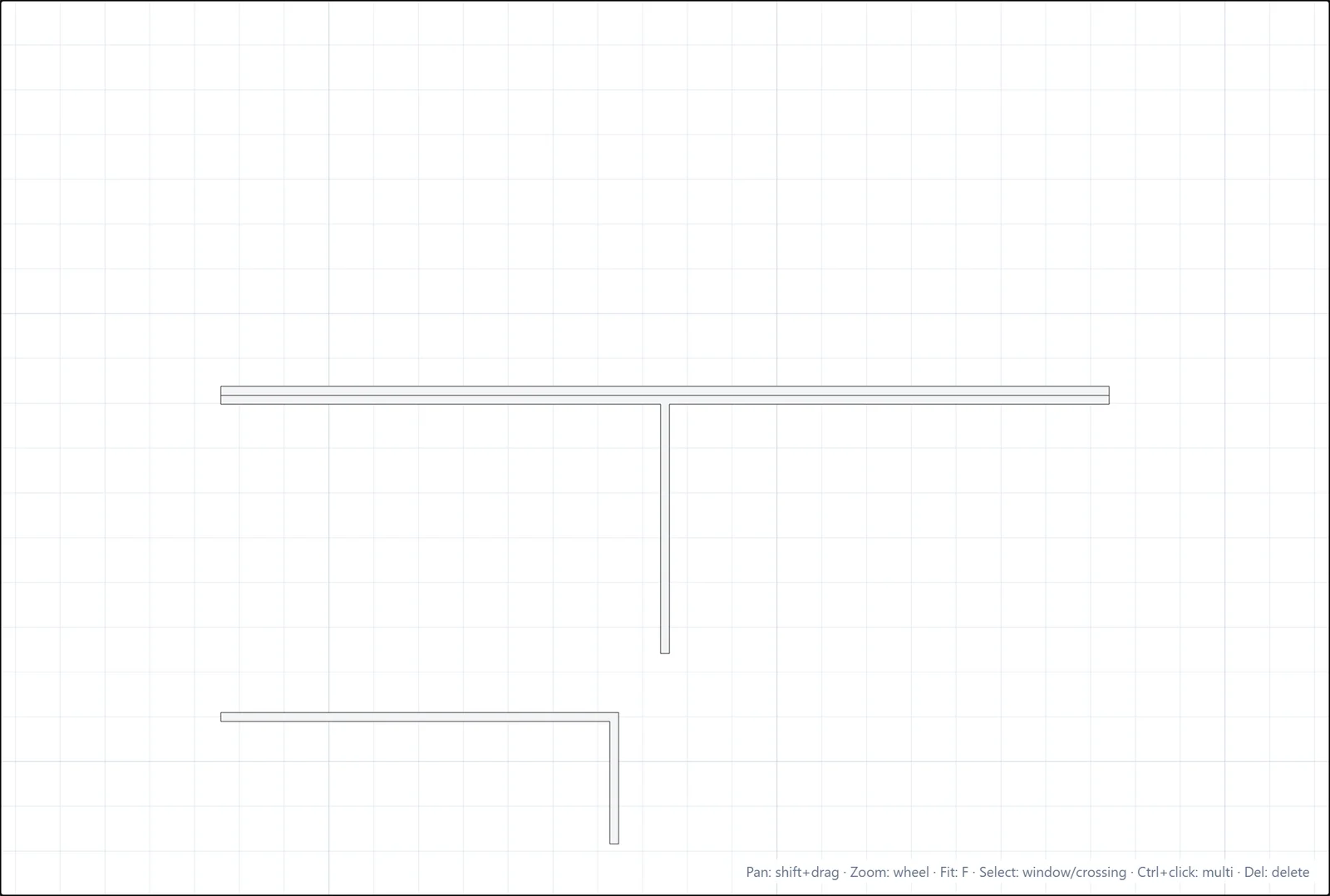

Twee wanden samengevoegd tot een hoek met Afronden

Breken​

Splits een lijn in tweeën: klik op Breken en klik vervolgens op de lijn op het breekpunt. Elke helft wordt een eigen entiteit.

Als u vragen hebt of meer informatie nodig hebt, neem dan contact op met het technische team.
