Schetsgeometrie

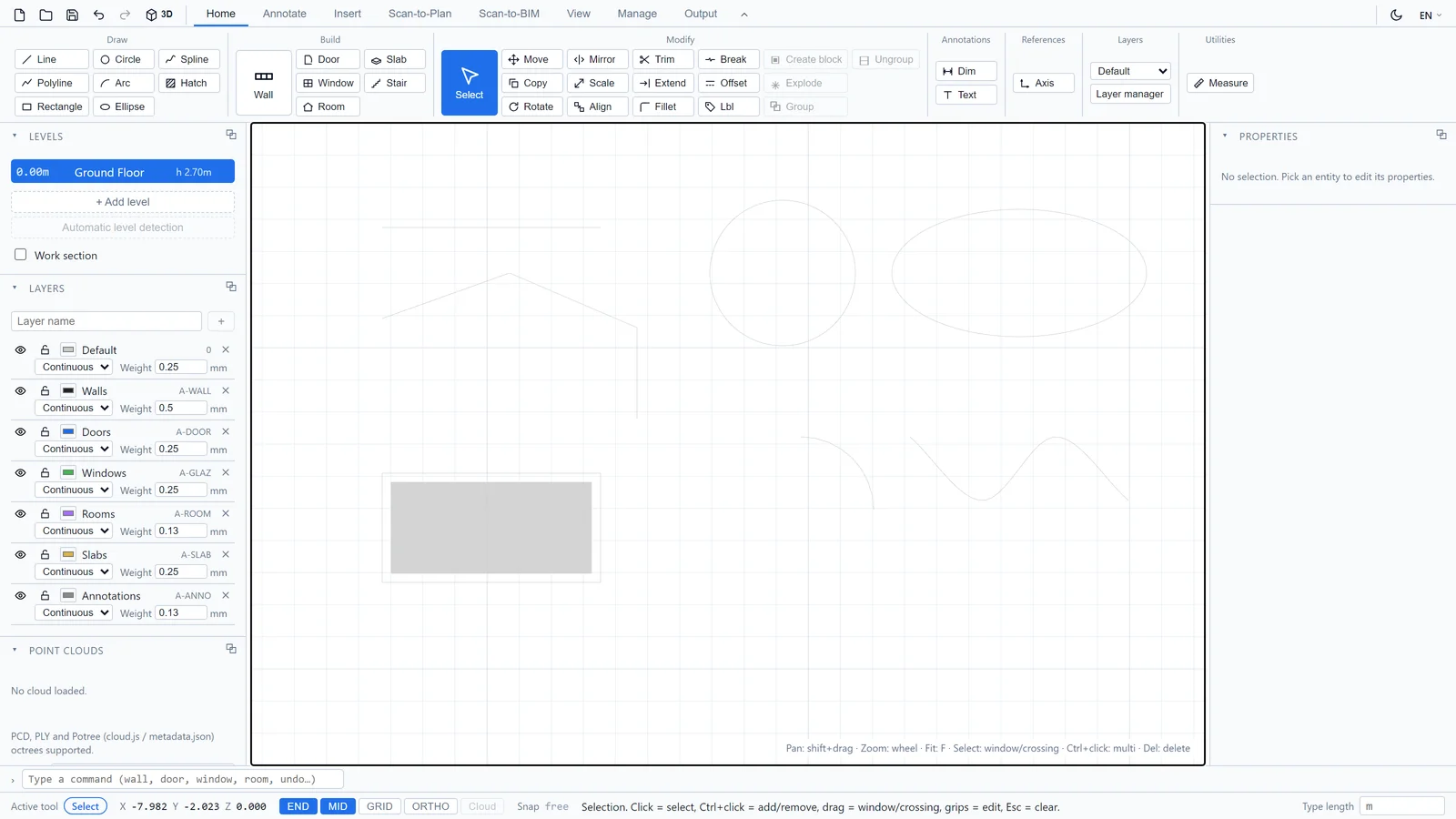

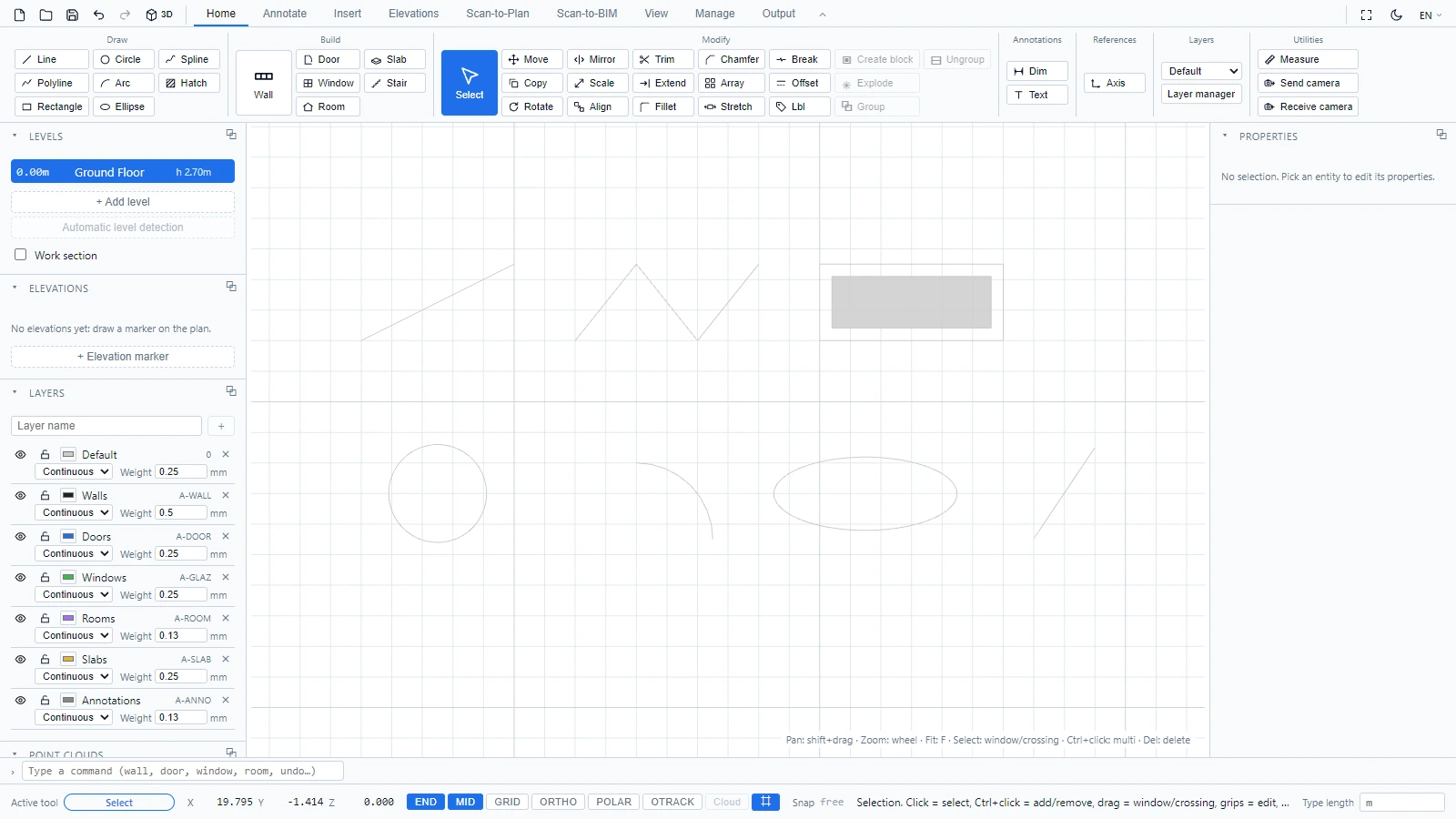

Naast bouwobjecten beschikt ATIS.cad over de klassieke 2D-tekenentiteiten. Ze bevinden zich in Start > Tekenen, en elk daarvan kan ook vanaf de opdrachtregel worden gestart, ook met de korte AutoCAD-codes.

Gereedschap	Opdracht	Hoe het werkt
Lijn	line of L	Klik op het begin en vervolgens op het eindpunt, of typ een lengte + Enter
Polylijn	polyline of PL	Klik op de hoekpunten, klik met de rechtermuisknop of druk op Esc om af te ronden
Rechthoek	rec	Klik op twee tegenoverliggende hoeken
Cirkel	circle	Klik op het middelpunt en vervolgens op een punt op de radius, of typ de radius + Enter
Boog	arc of A	Klik op het middelpunt, het beginpunt (bepaalt de radius) en vervolgens op het eindpunt, tegen de klok in
Ellips	el	Klik op het middelpunt, het uiteinde van de lange as en vervolgens op een punt dat de korte as bepaalt
Spline	spl	Klik op de controlepunten, klik met de rechtermuisknop of druk op Esc om af te ronden
Arcering	hatch of H	Klik op de hoekpunten van de contour, klik met de rechtermuisknop of druk op Esc om het gevulde gebied te sluiten

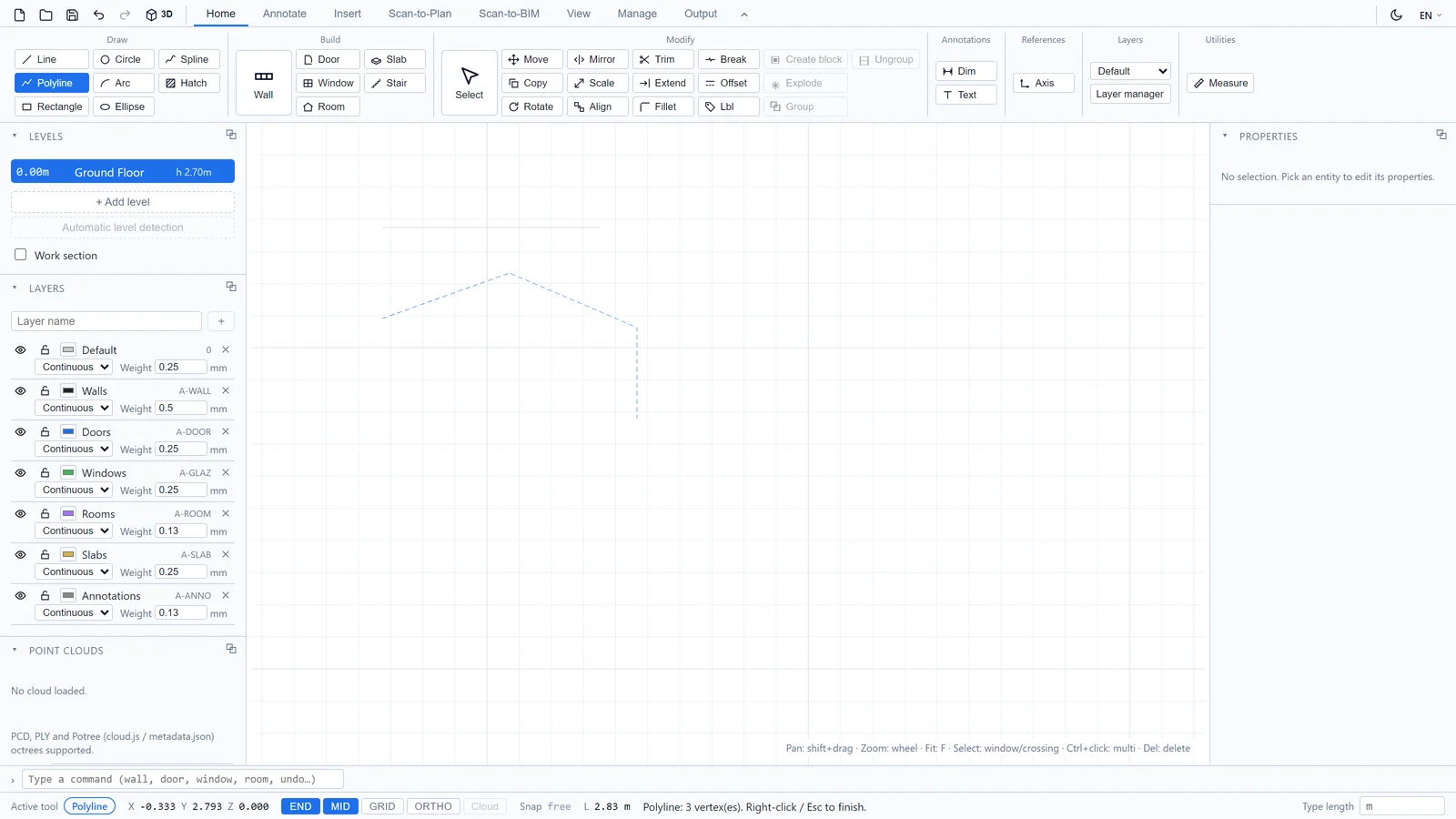

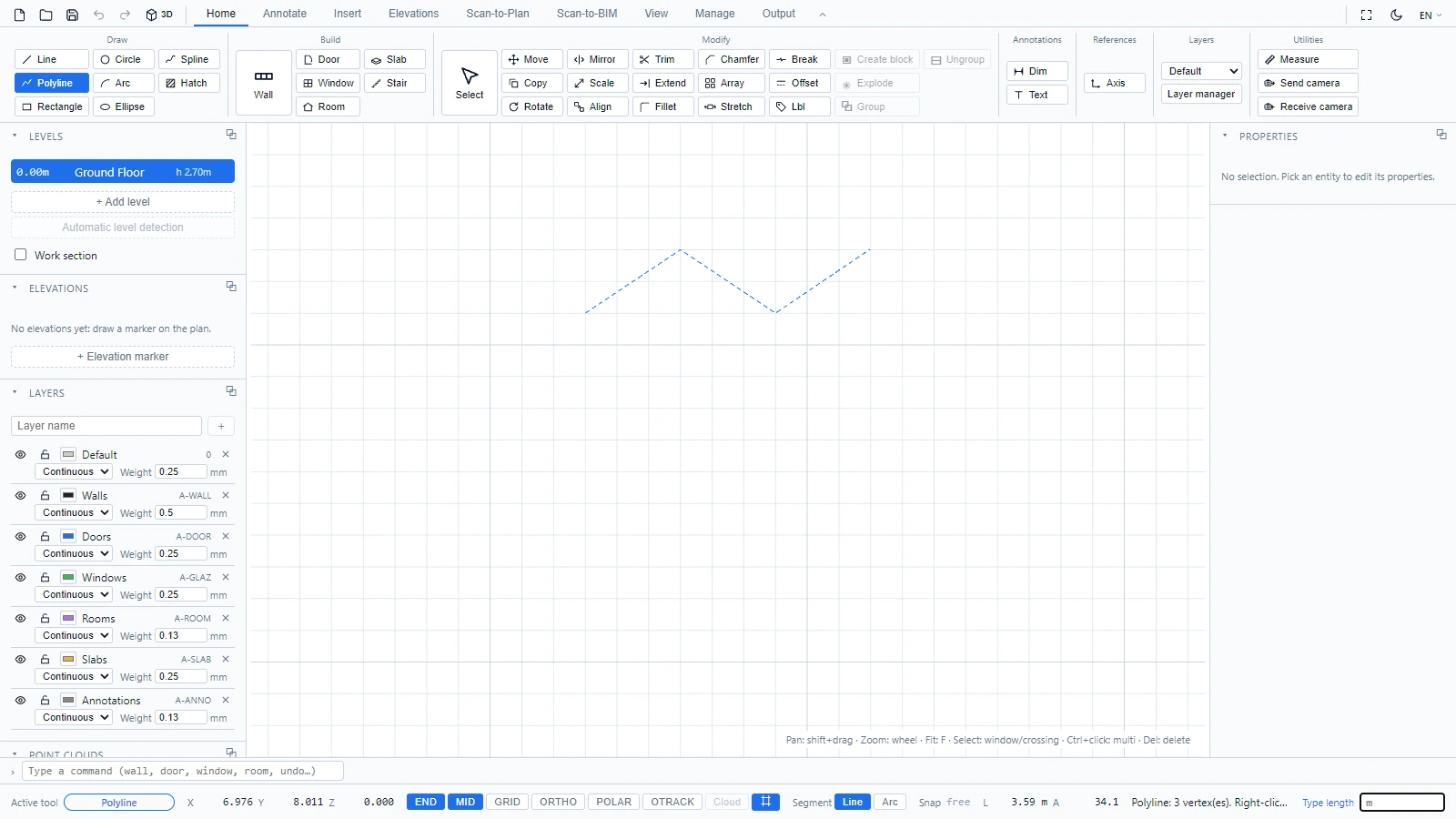

De statusbalk begeleidt elke stap. Bij de gereedschappen met meerdere punten telt de statusbalk uw hoekpunten terwijl u bezig bent:

Een paar gewoonten die lonen:

• Houd het vangen met END en MID ingeschakeld om uw schetsgeometrie nauwkeurig aan de plattegrond te koppelen.
• ORTHO vergrendelt lijnen op horizontaal en verticaal.
• Deze entiteiten komen terecht op de huidige laag (zie de kiezer in Start > Lagen), dus zet hulplijnen op een eigen laag en schakel die uit wanneer u klaar bent.

Als u vragen hebt of meer informatie nodig hebt, neem dan contact op met het technische team.
