Autodesk Revit-plugin - Voeg een puntwolk in
Als de Autodesk Revit-plugin niet op uw computer is geïnstalleerd, kunt u eerst het artikel “Autodesk Revit Plug-in - Installatie” raadplegen en vervolgens hier terugkomen na deze handeling.
Houd er rekening mee dat u met deze plugins elke puntenwolk op het platform kunt bedienen. Open eerst een project vanuit het hoofdmenu door op de projectafbeelding te klikken. Als er geen project beschikbaar is, ga dan naar het artikel “Een project aanmaken”.
Nadat u een project heeft geopend, klikt u op de streamingknop, hierdoor wordt het gekoppelde venster geopend. Kies vervolgens de cloud die u wilt gebruiken en controleer of de geselecteerde software Autodesk Revit is, klik vervolgens op Genereren.

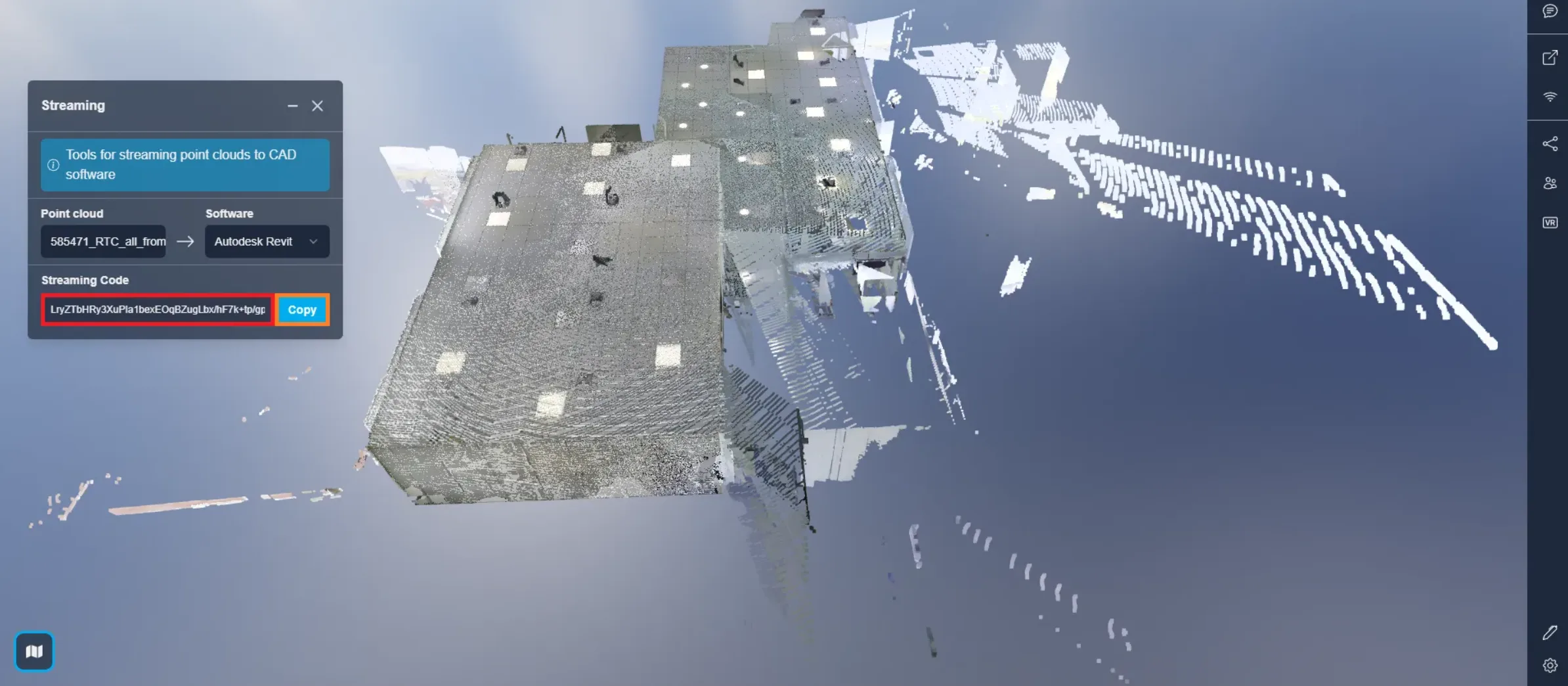

Om de code te kopiëren, klikt u op de Kopieerknop.
Open vervolgens Autodesk Revit met de eerder toegevoegde plugin. Als deze nog niet is toegevoegd, ga dan naar de categorie “Installatie van de Autodesk Revit-plugin”.

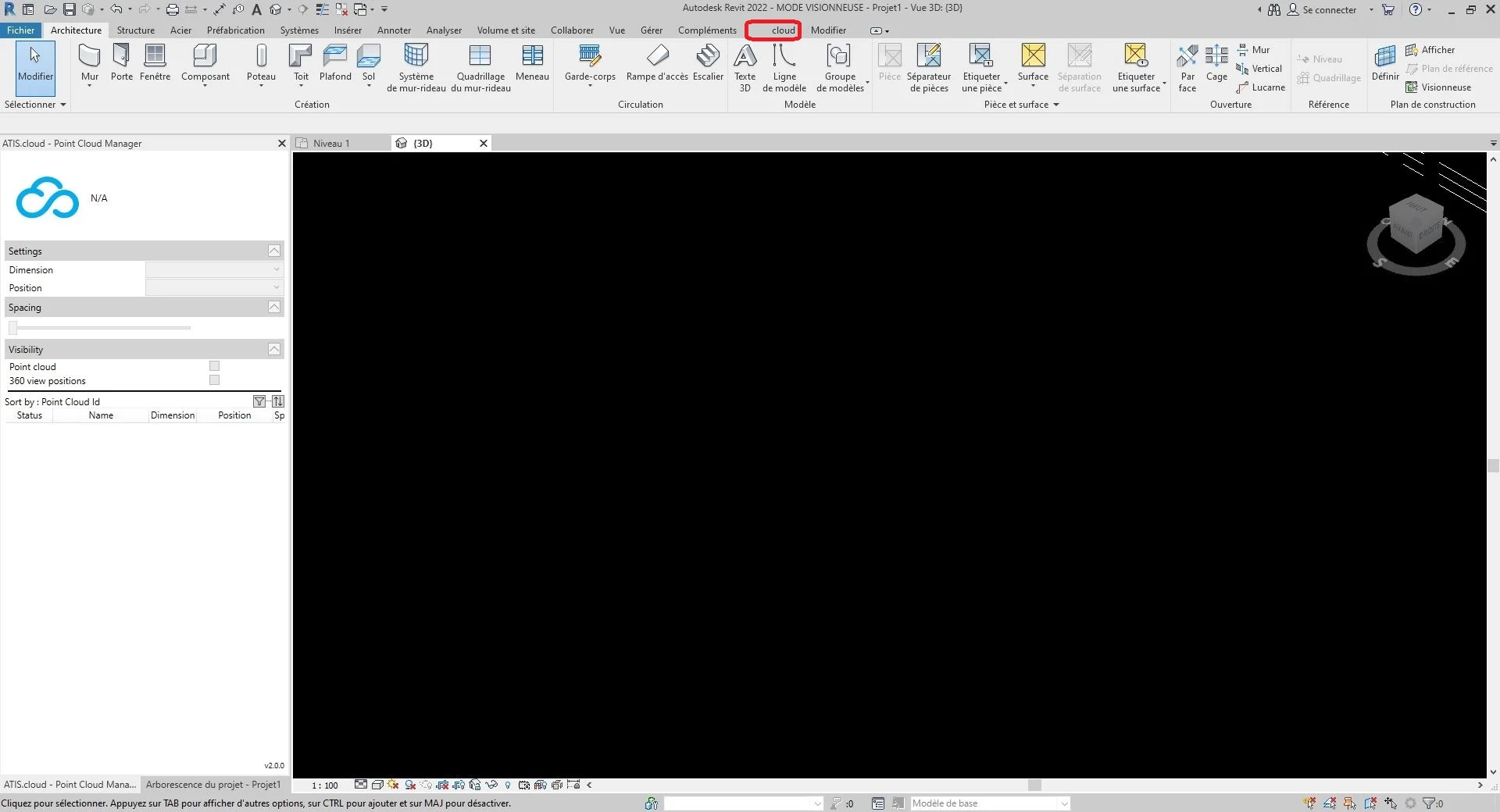

In uw Autodesk Revit-project, klikt u op "cloud" in de werkbalk bovenaan.
Klik op "cloud streamer" in de categorie "Puntenwolk toevoegen" in de werkbalk bovenaan het scherm.
Na deze actie verscheen er een dialoogvenster op het scherm, klik op het notepad-icoon rechts van de prullenbakknop.
Ter informatie, de code die op de site is gegenereerd met de naam "streamingcode" komt overeen met het veld "Toegangscode" in Autodesk Revit. Bovendien kunt u dit veld op elk moment verwijderen door op de verwijderknop te klikken, gesymboliseerd door een prullenbak.
U kunt vervolgens de dimensie van de puntenwolk configureren. De dimensie is het type weergave dat het zal hebben.
Ter informatie, alle instellingen van de puntenwolk kunnen ook na toevoeging worden gewijzigd via de "Puntenwolkbeheerder".
Er zijn momenteel vijf compatibele dimensietypen.
- Kleuren: Het wordt gebruikt om de kleur van elk punt in de puntenwolk weer te geven. De rode, groene en blauwe kanalen worden gebruikt om de kleur van de stip weer te geven, terwijl het alfadeel wordt gebruikt om de transparantie of dekking van de stip weer te geven. Het gebruik van kleur in LiDAR-puntenwolken kan nuttig zijn voor visualisatie- en interpretatiedoeleinden, aangezien het aanvullende informatie kan bieden over de eigenschappen van de objecten en oppervlakken die door de punten worden weergegeven. In vegetatie-inventarisatie kan de kleur van de punten worden gebruikt om tussen verschillende soorten vegetatie te onderscheiden of om gebieden met hoge of lage vegetatiedichtheid te identificeren.
- Intensiteit: Het geeft de sterkte of amplitude van het signaal weer dat door een sensor of apparaat is ontvangen wanneer het punt werd vastgelegd. In sommige gevallen is de intensiteit gerelateerd aan de reflectie van het object op dat punt. In een LiDAR-puntenwolk vertegenwoordigt de intensiteitswaarde de hoeveelheid laserlicht die door het object naar de sensor is teruggekaatst. In dit geval zou een hogere intensiteitswaarde duiden op een oppervlak dat meer licht reflecteert, zoals een witte muur, terwijl een lagere intensiteitswaarde zou wijzen op een oppervlak dat minder licht reflecteert, zoals een zwarte auto. In andere gevallen kan de intensiteit een andere fysische grootheid vertegenwoordigen. In een fotografische puntenwolk kan de intensiteit bijvoorbeeld de helderheid van een pixel in de oorspronkelijke afbeelding weergeven die is gebruikt om de puntenwolk te genereren.
- Classificatie: Werkt alleen met compatibele puntenwolken. Het doel van classificatie is om vergelijkbare punten in betekenisvolle categorieën te groeperen, zoals grond, vegetatie, gebouwen en andere objecten.
- Hoogte: Het geeft de hoogte of verticale positie van elk punt weer. Hoogtegegevens zijn belangrijk in veel toepassingen van puntenwolken, zoals topografische mapping, overstromingsmodellen, stedelijke planning en infrastructuurontwerp.
- Puntbron-ID: Dit identificeert de specifieke lasersensor die het punt heeft gegenereerd. Elke lasersensor in een LiDAR-systeem heeft een unieke identificator of nummer, en deze informatie wordt geregistreerd in de puntenwolkgegevens om analyse en kwaliteitscontrole mogelijk te maken. Het identificeren van de puntbron is vooral nuttig in situaties waarin meerdere LiDAR-sensoren worden gebruikt om een enkele scène of gebied vast te leggen. Door te identificeren welke sensor elk punt heeft gegenereerd, is het mogelijk om kwaliteitscontroles op de gegevens uit te voeren en te zorgen dat de gegevens correct zijn uitgelijnd en geregistreerd tussen de verschillende sensoren. Dit is vooral belangrijk in toepassingen zoals bosbouw, waar meerdere LiDAR-sensoren kunnen worden gebruikt om gegevens vanuit verschillende hoeken en perspectieven vast te leggen. Op ons platform wordt de puntbron-id gebruikt om de analyse-id van de bron op te slaan, zodat gebruikers gemakkelijk kunnen bijhouden welke analyse van welke punten in de puntenwolk afkomstig is. Als meerdere scans op hetzelfde gebied zijn uitgevoerd met een 3D-laserscanner, kan elke scan een unieke scan-ID krijgen en kan de puntbron-ID-attribuut voor elk punt in de puntenwolk worden ingesteld op de overeenkomstige scan-ID.
Om de gewenste dimensie te selecteren, klikt u in het selectievakje rechts van de tekst "Dimensie".
Klik op "Puntenwolk laden" om de gegevens van de puntenwolk te initialiseren.
Wijzig de invoerinstellingen in Autodesk Revit naar uw voorkeur. U kunt de ruimte tussen de punten aanpassen met de schuifregelaar "Ruimte" en de positie van de puntenwolk in het project kiezen door een van de drie opties te selecteren: "Van centrum tot centrum", "Interne oorsprong" of "Bij de gedeelde locatie".
- Van centrum tot centrum: Deze optie plaatst de puntenwolk met de ingang van het viewport als referentiepunt.
- Interne oorsprong: Deze optie positioneert de puntenwolk met de interne oorsprong van de cloud als referentiepunt. De interne oorsprong wordt meestal gedefinieerd door het coördinatensysteem van de puntenwolk zelf. Met deze optie wordt de puntenwolk gepositioneerd volgens de interne oorsprong ervan, in plaats van de oorsprong van het Autodesk Revit-project. Dit kan nuttig zijn wanneer u de puntenwolk wilt uitlijnen met zijn eigen interne coördinatensysteem.
- Bij de gedeelde locatie: Deze optie plaatst de puntenwolk op de locatie van de gedeelde locatie. De gedeelde locatie verwijst naar een gemeenschappelijke geografische locatie waarop meerdere projecten kunnen zijn gebaseerd. Met deze optie wordt de puntenwolk gepositioneerd volgens de coördinaten van de gedeelde locatie. Dit kan nuttig zijn wanneer u aan projecten werkt die zijn gebaseerd op een gemeenschappelijke locatie en de puntenwolk naar die gedeelde locatie wilt uitlijnen.
- Auto - Oorsprong naar laatst geplaatste: Autodesk Revit plaatst de volgende geïmporteerde puntenwolk consistent met de eerder geïmporteerde puntenwolk. Deze optie wordt geactiveerd nadat een eerste puntenwolk is ingevoegd. U kunt deze eerste cloud verplaatsen, bijvoorbeeld, om deze correct uit te lijnen met de elementen van het model. Als u aanvullende puntenwolken heeft gemaakt op dezelfde locatie en in hetzelfde coördinatensysteem als de eerste, wordt aanbevolen deze optie te gebruiken om de aanvullende puntenwolken in te voegen. De nieuwe puntenwolken worden dan correct gepositioneerd ten opzichte van de eerste.
Zodra de configuratie is voltooid, klikt u op "Toevoegen aan Autodesk Revit" om de puntenwolk in Autodesk Revit in te voegen.

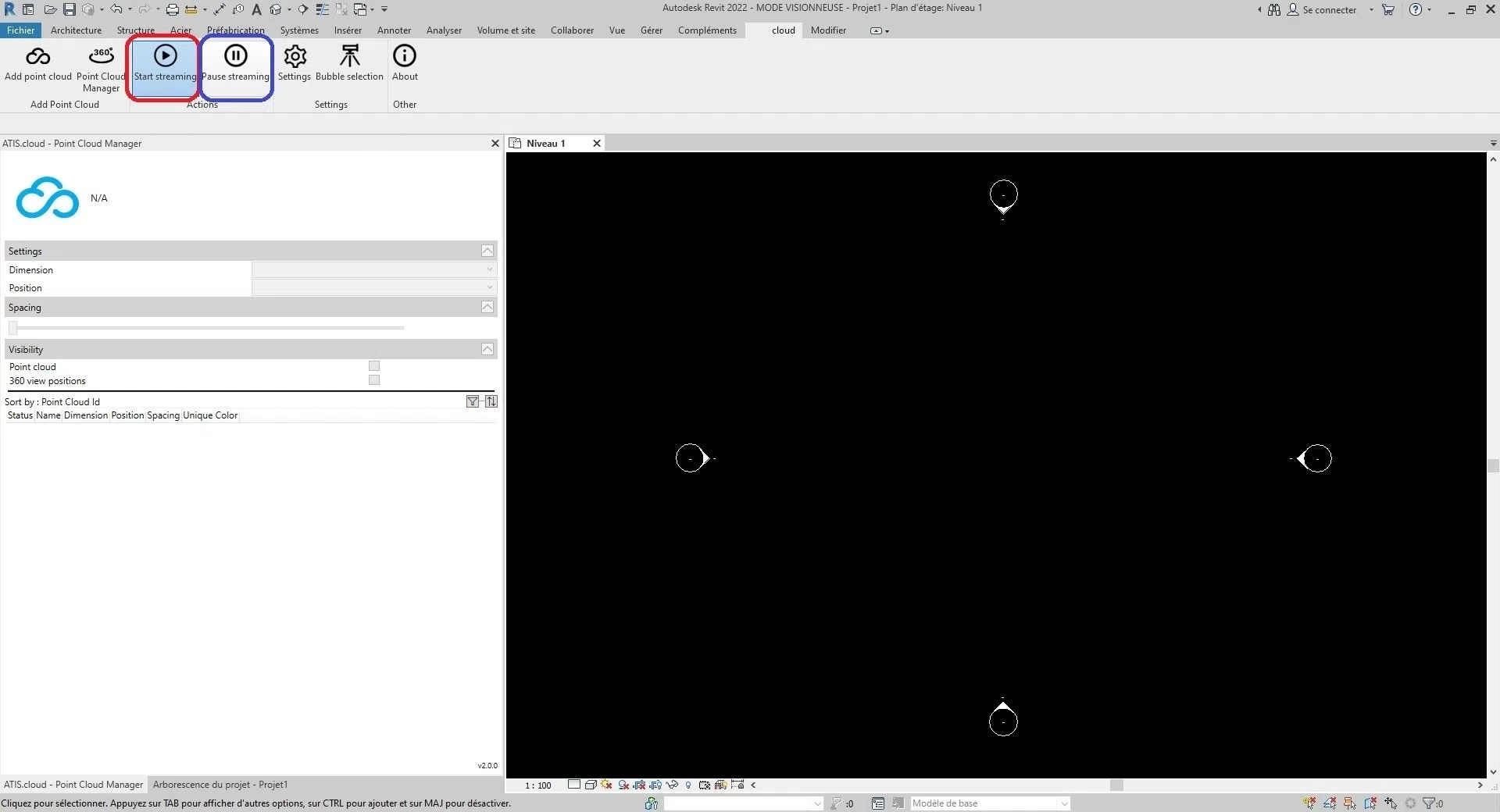

In de werkbalk, in de categorie "Actie", heeft u twee knoppen waarmee u ofwel de punten streaming kunt starten of stoppen.
Puntenstreaming is een functie waarmee punten geleidelijk uit de cloud kunnen arriveren volgens een bepaalde organisatie. Deze handeling vereist echter een permanente internetverbinding en vereist bepaalde bronnen van de hostmachine.
Daarom kunt u stoppen door op "Stop streaming" te klikken of opnieuw starten door op "Start streaming" te klikken voor de punten streaming.

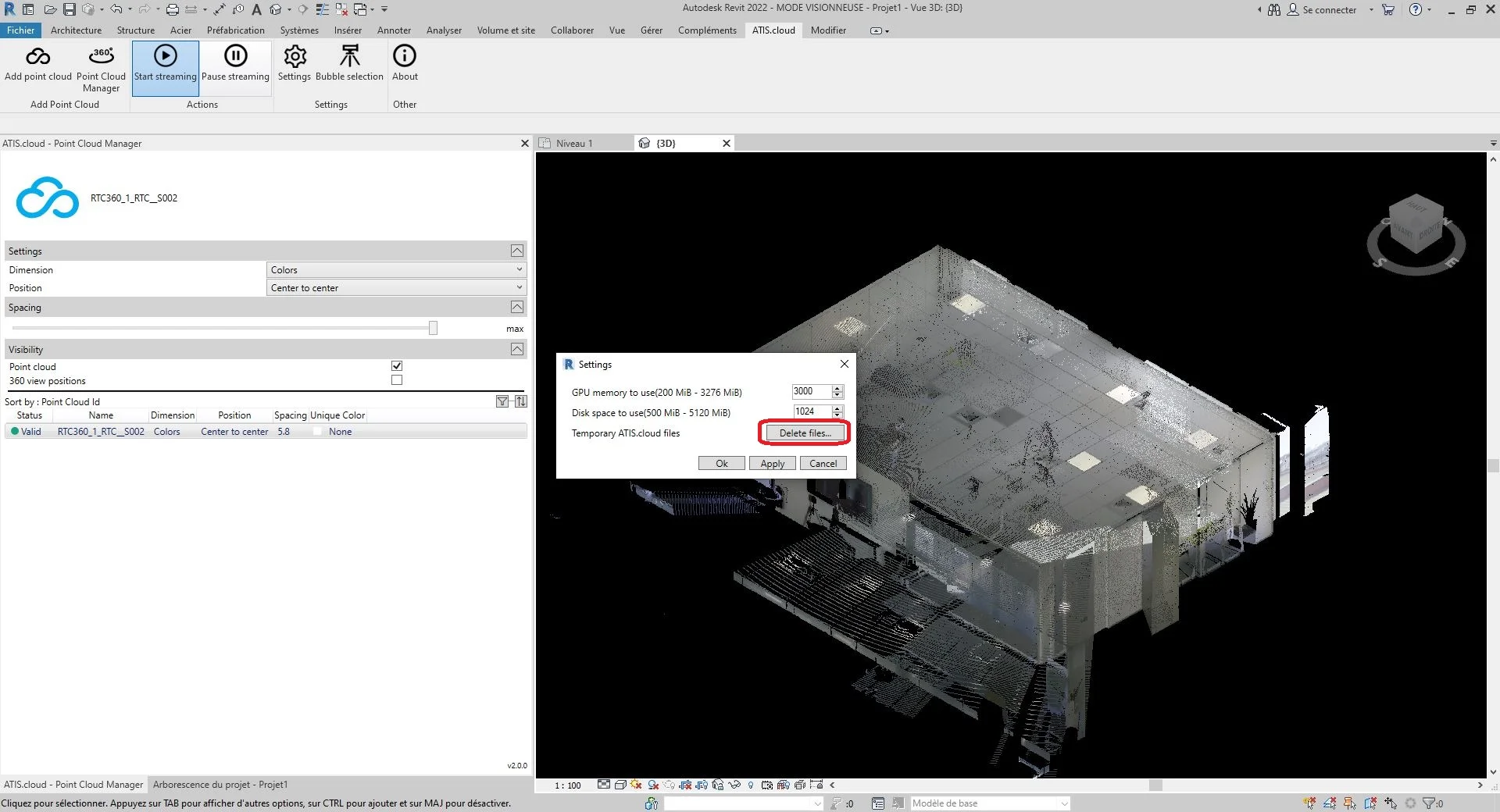

Ruimte op de opslag wissen:De plugin kan operationele problemen ondervinden als de schijfruimte van uw computer vol raakt. Daarom kunt u in de "Instellingen"-knop, die zich in de menubalk "cloud" onder de categorie "Instellingen" bevindt, de opslagruimte die voor de Autodesk Revit-plugin is gereserveerd, vrijmaken. Klik eerst op "Instellingen"
Ter informatie, de wolken zullen visueel verdwijnen uit Autodesk Revit, dit is normaal wanneer u de punten streaming start. De puntenwolken zullen opnieuw verschijnen (ga naar de Stop of Start de punten streaming sectie om de punten streaming te starten).
Gefeliciteerd! U heeft nu een puntenwolk in Autodesk Revit ingevoegd vanuit de gestreamde gegevens.
Voor meer informatie over het beheren van instellingen van puntenwolken raadpleegt u de categorie "Puntenwolkbeheerder".
Vanuit dit venster kunt u ook de maximale waarde van GPU-geheugen die kan worden gebruikt en de maximale waarde van schijfruimte die door de plugin niet mag worden overschreden opgeven.
Om meer te leren over het toevoegen van webprojectbronnen in Autodesk Revit, kunt u de categorie "Bronnen toevoegen" raadplegen.
Als u tegen problemen aanloopt, staat ons ondersteuningsteam klaar om te helpen. Veel plezier met verkennen!
Houd er rekening mee dat het vaststellen van puntenwolken in Revit niet functioneel is. Dit is geen bug, maar eerder een technische beperking die door Autodesk is opgelegd.
