Snijdvlak

De sectievliegtuig-tool stelt je in staat om een sectie van een puntwolken als een sche slice weer te geven, die zowel horizontaal als verticaal kan zijn. Je hebt controle over de positie en dikte ervan, zodat je de visualisatie kunt aanpassen aan je vereisten.

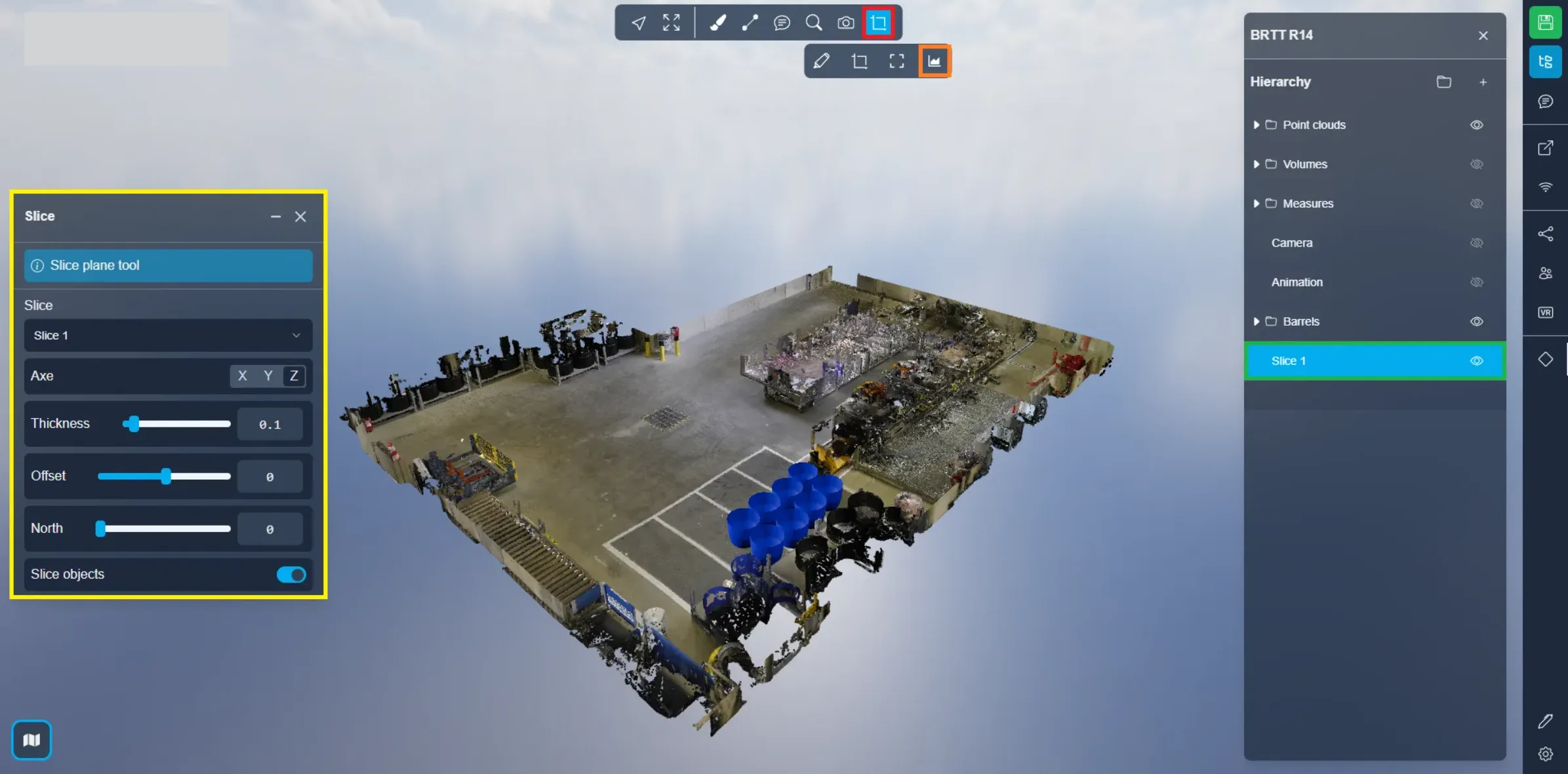

Om een snijvlak te maken, ga je naar het clipbox-menu en selecteer je de laatste optie. Alternatief kun je deze functie openen vanuit het projectmenu nadat de slice is aangemaakt.

Laten we beginnen met het onderzoeken van het effect van het gebruik van elk van de assen.

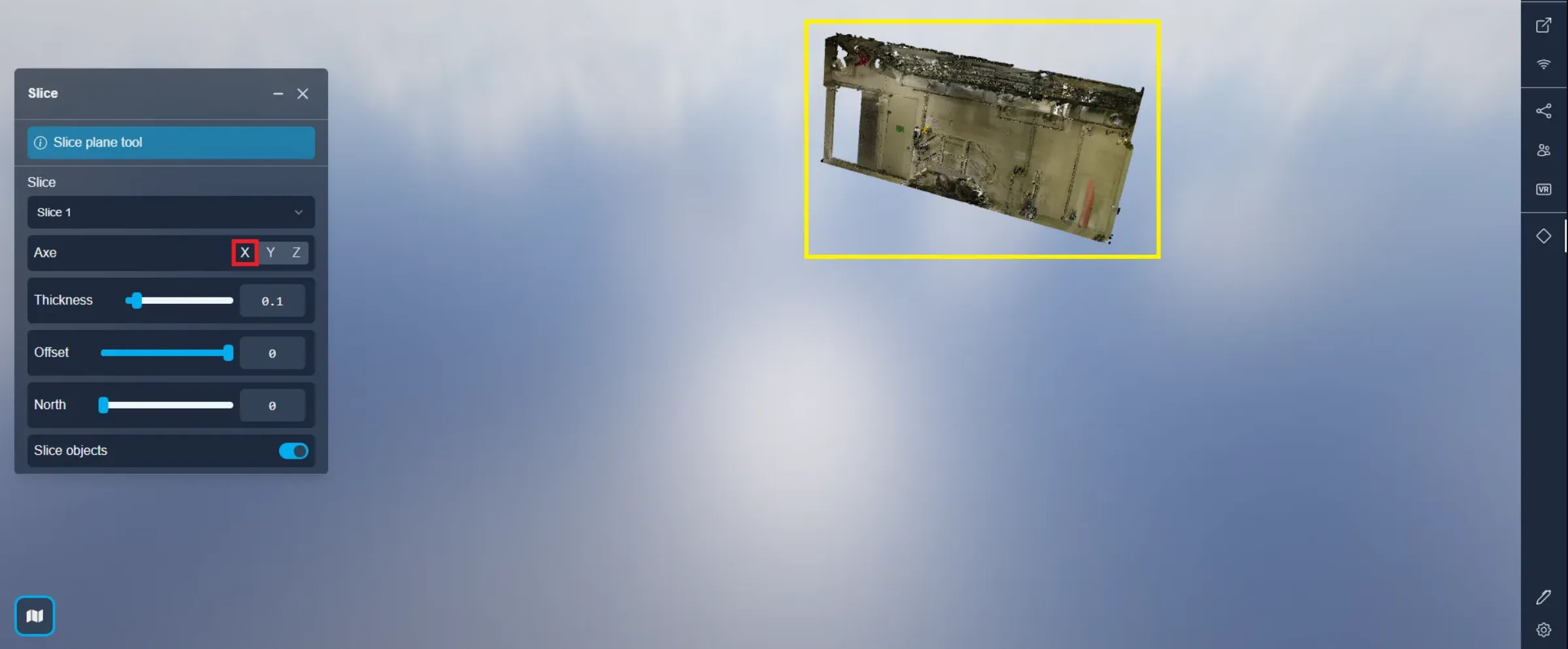

De X-as snijdt het project verticaal langs de West/Oost-as.

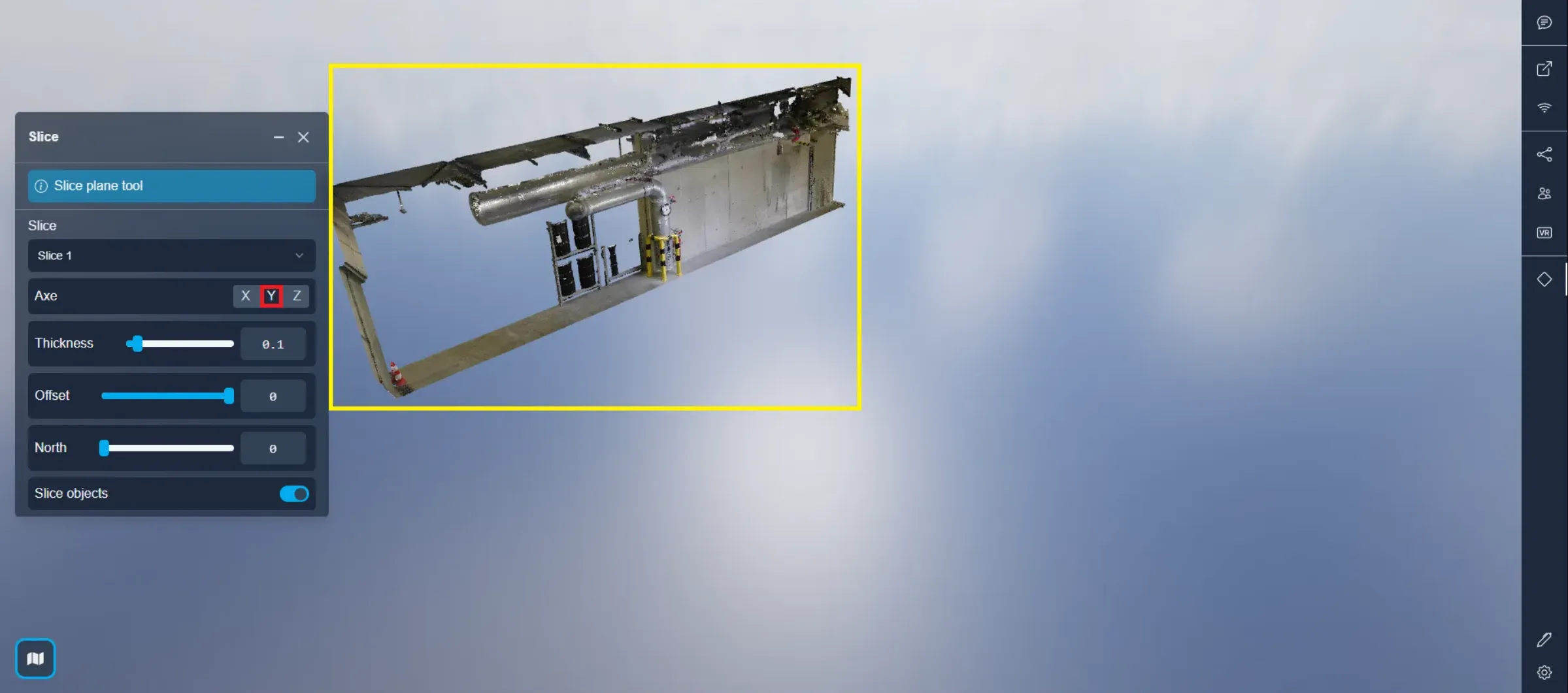

De Y-as snijdt het project verticaal langs de Noord/Zuid-as.

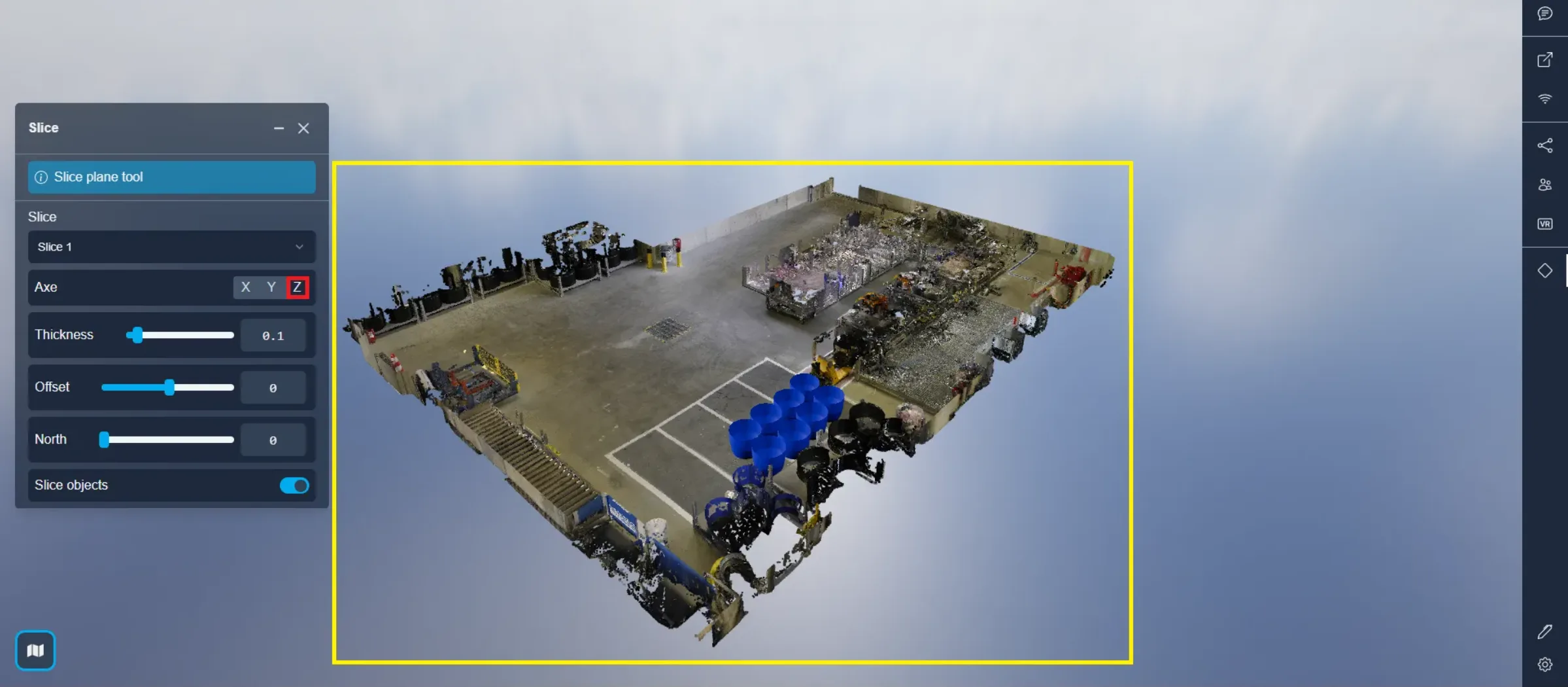

De Z-as snijdt het project horizontaal.

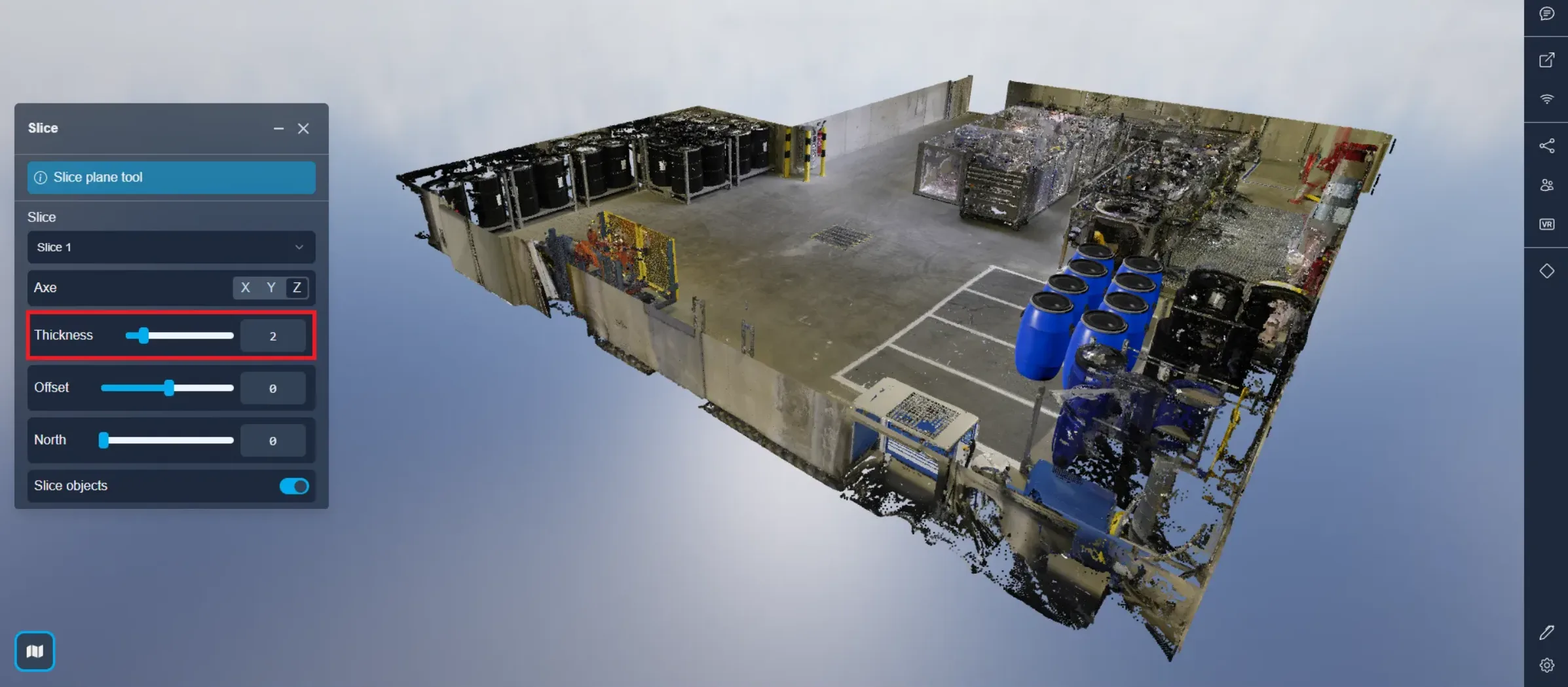

De eerste schuifregelaar stelt je in staat om de dikte van de slice te kiezen.

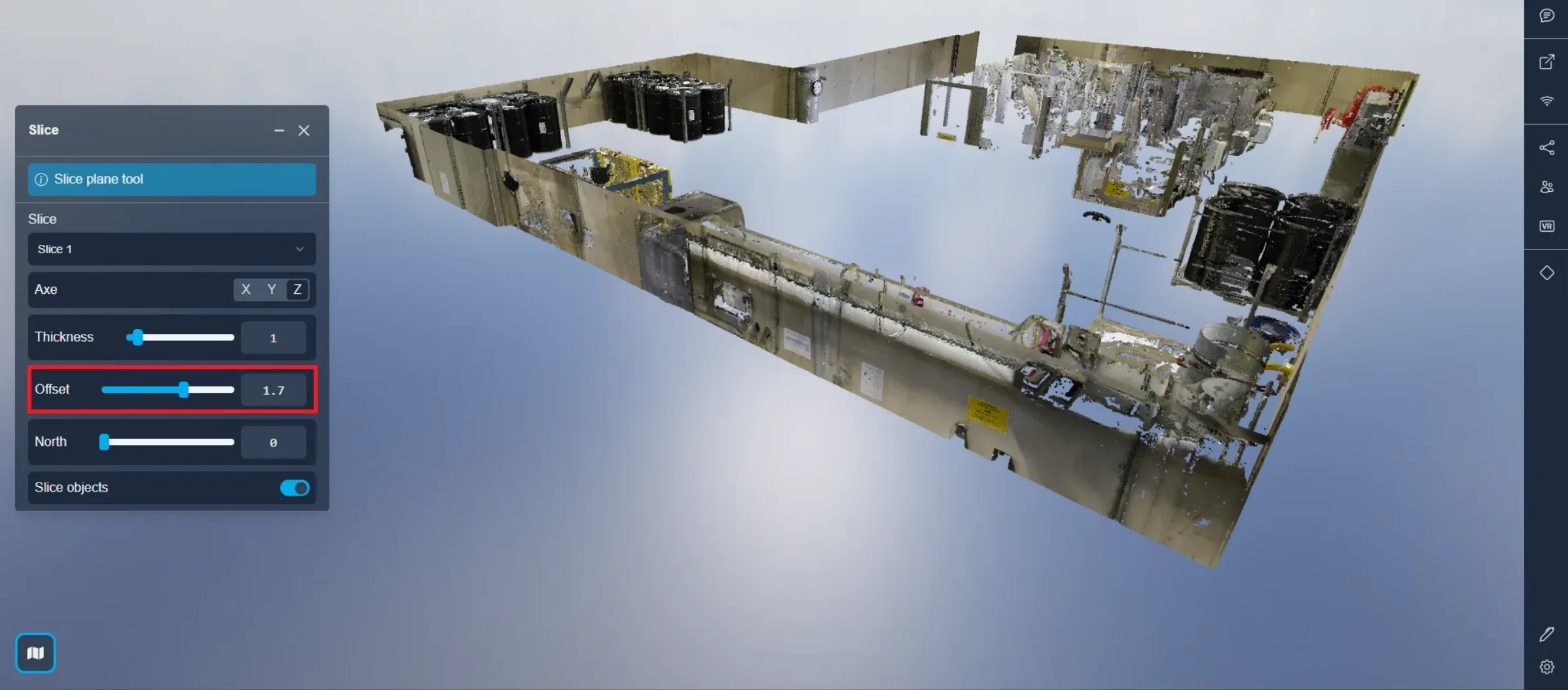

De offset stelt je in staat om de positie van de slice aan te passen. In deze context, met de Z-as geselecteerd, komt een waarde van 0 overeen met het grondniveau.

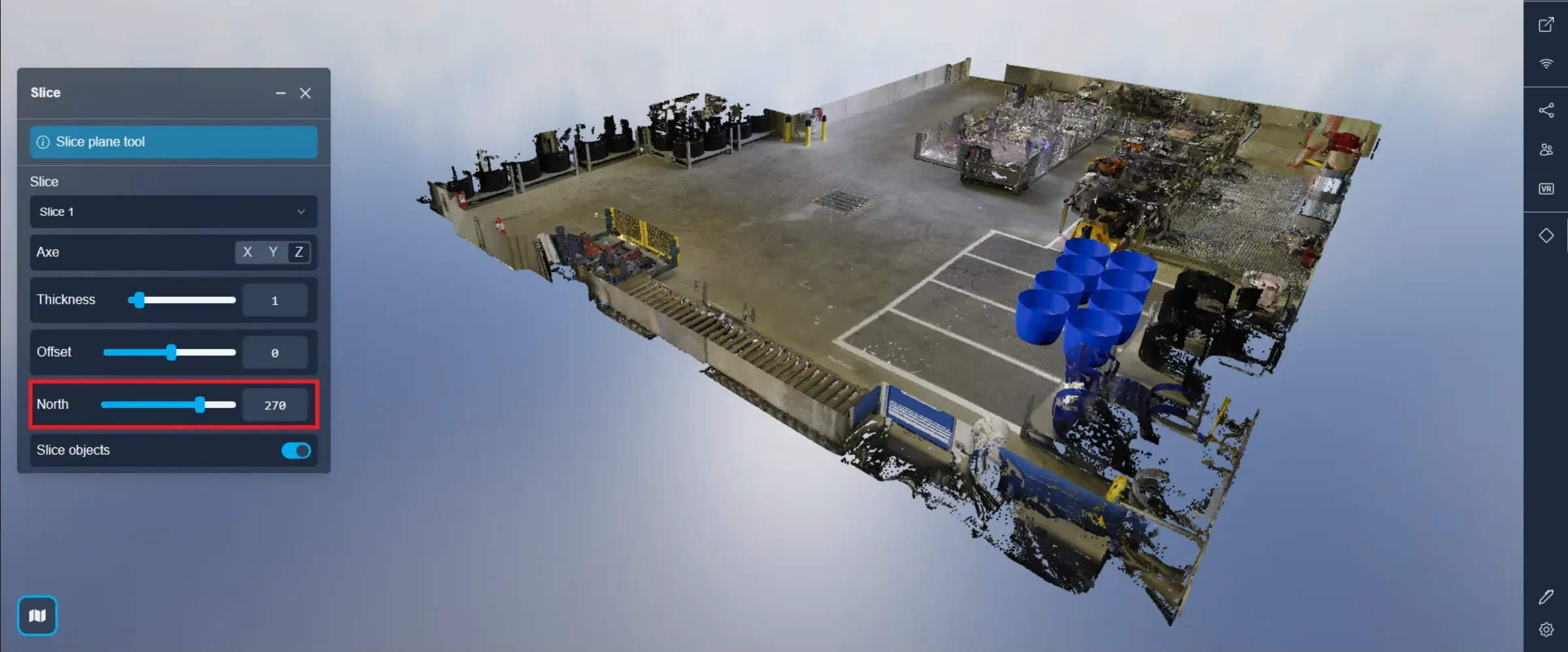

Om de X- en Y-assen uit te lijnen met de lijnen van het gebouw, kun je de oriëntatie van het projectnet Noord aanpassen.

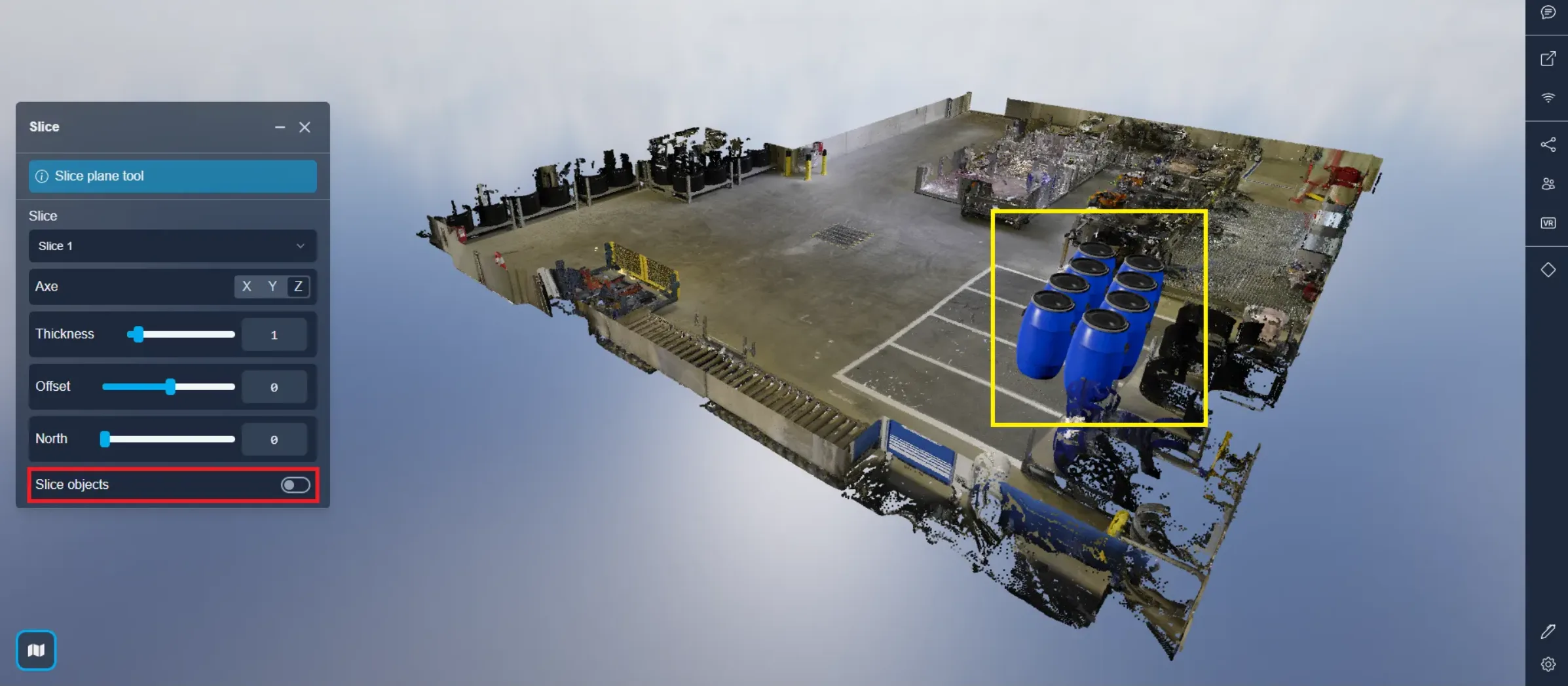

De laatste optie stelt je in staat te kiezen of je 3D- en 2D-objecten wilt opnemen bij het gebruik van een snijplan, of om exclusief de puntwolk te snijden.

Je kunt verticale profielen maken die geëxporteerd kunnen worden door naar dit artikel te kijken.

Als je tegen problemen aanloopt, staat ons ondersteuningsteam klaar om te helpen. Veel plezier met verkennen!
