플랫폼에 ReCap 프로젝트 가져오기
일반 정보
Autodesk ReCap("Reality Capture"의 약어)은 레이저 스캐너로 취득한 포인트 클라우드 데이터를 처리하고 활용하기 위해 설계된 소프트웨어입니다. 직관적인 인터페이스를 통해 포인트 클라우드 파일을 직접 가져오고, 사용자 정의 필터를 적용해 불필요한 데이터를 제거함으로써 대용량 포인트 클라우드 데이터셋을 보다 효율적으로 다룰 수 있습니다. ReCap은 간결한 작업 흐름과 강력한 최적화 기능을 바탕으로 높은 품질과 정확도를 유지하면서 복잡한 3D 스캔 데이터를 처리할 수 있도록 지원합니다.
Autodesk ReCap에서는 윈도우 선택, 색상 기반 선택, 평면 선택과 같은 간단한 선택 도구를 사용하여 정리, 표시, 편집할 대상을 지정할 수 있습니다.
ReCap 프로젝트 구조 이해하기
Autodesk ReCap은 정형(structured) 프로젝트와 비정형(unstructured) 프로젝트를 모두 열 수 있습니다. 정형 프로젝트는 대부분 .rcp 파일과 .rcp 파일의 지원 폴더로 구성됩니다. 지원 폴더 안에 .rcs 파일이 있습니다.
- 일반적으로 .rcs 파일 하나가 스캔 위치(스테이션) 하나에 해당합니다.
.rcs 파일만 있거나, .rcp 파일과 함께 .rcs 파일 하나만 들어 있는 지원 폴더가 있는 경우에는 해당 프로젝트가 정형 포인트 클라우드가 아닐 가능성이 높습니다.
프로젝트의 구조를 확인하는 한 가지 방법은 파일을 ReCap으로 가져올 때 각 스캔 위치에 표시되는 아이콘을 확인하는 것입니다.

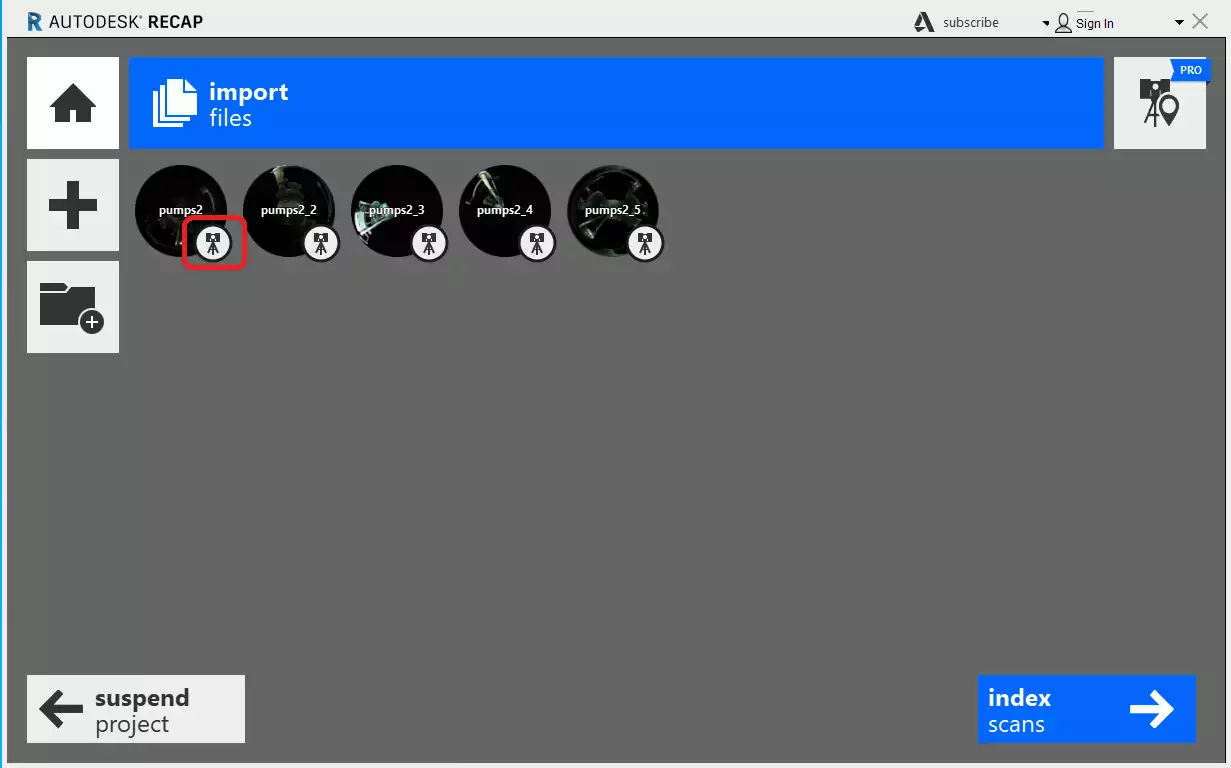

- 정형 프로젝트: 각 스캔 위치에 스캐너 아이콘이 표시됩니다.

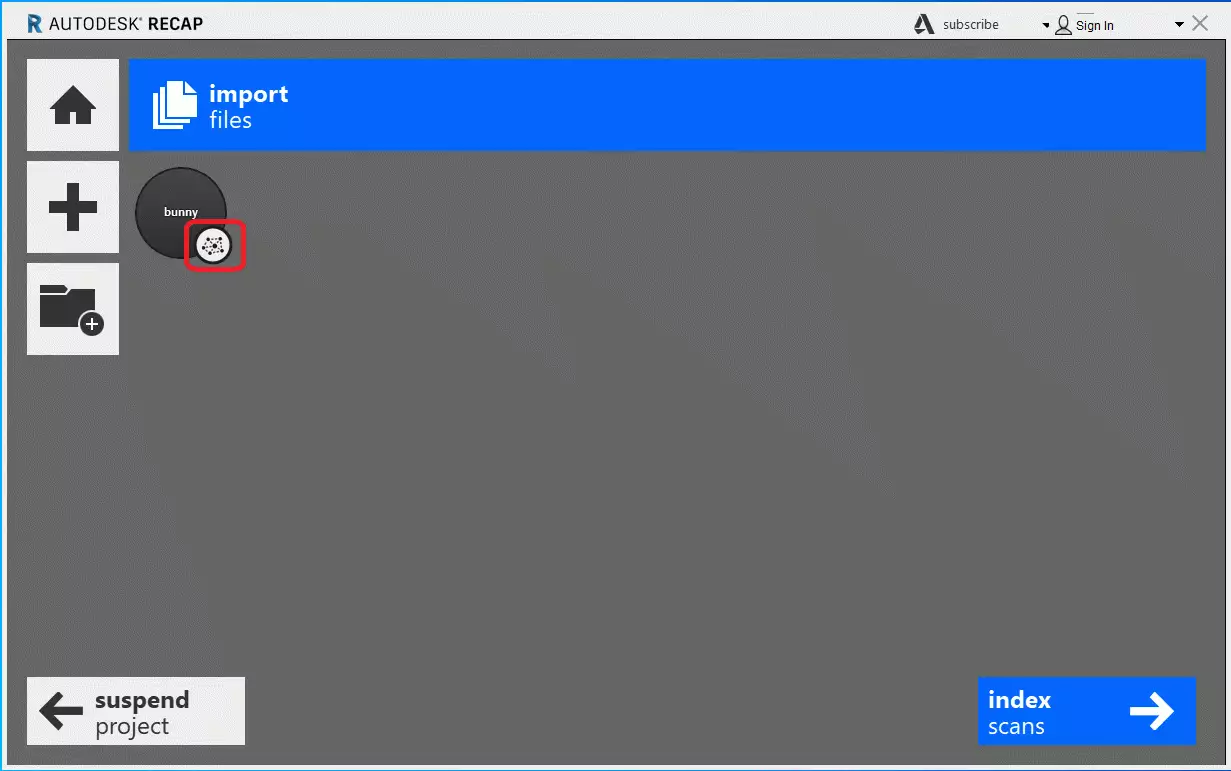

- 비정형 프로젝트: 거미줄 모양 아이콘이 표시됩니다.

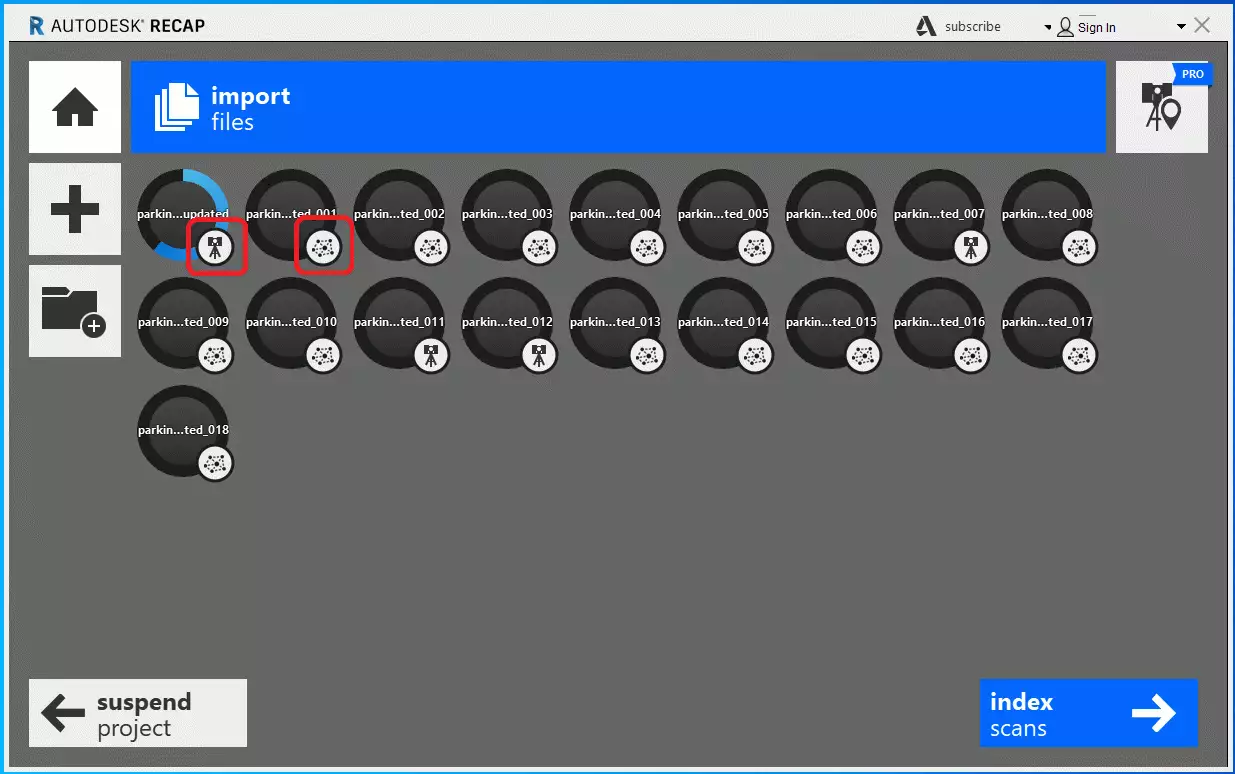

- 반정형 프로젝트: 스캐너 아이콘과 거미줄 모양 아이콘이 함께 표시됩니다.

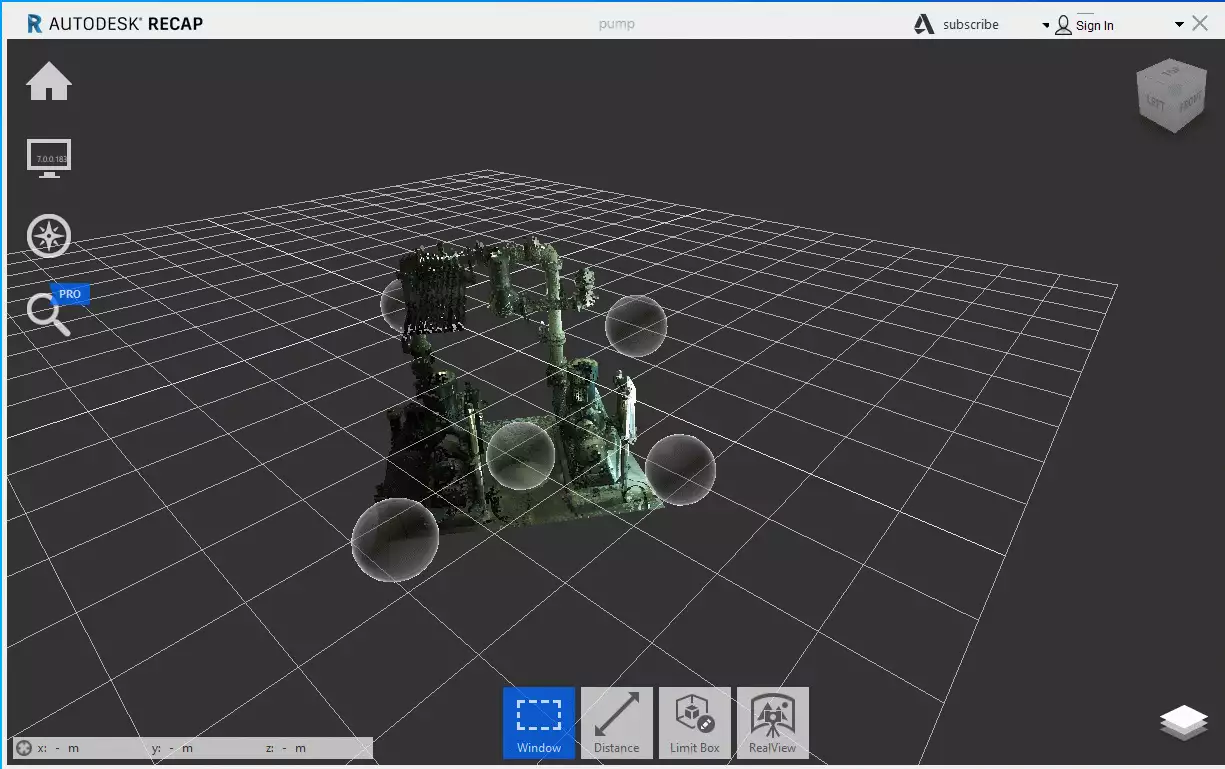

프로젝트의 정형 여부를 판단하는 또 다른 방법은 360도 버블을 확인하는 것입니다.
- 360도 버블이 보이면 해당 ReCap 프로젝트는 정형 또는 반정형 프로젝트입니다.
기존 .RCS 파일에서 ReCap 프로젝트 만들기
이미 .rcs 파일이 있는 경우에는 원시 스캔 데이터를 다시 처리할 필요가 없습니다.
기존 .rcs 파일에서 ReCap 프로젝트를 만들려면 다음과 같이 진행합니다.
- Autodesk ReCap Pro를 엽니다.
- **새 프로젝트(New Project)**를 선택합니다.
- **포인트 클라우드 가져오기(Import Point Cloud)**를 선택합니다.
- .rcs 파일을 선택합니다.
- 프로젝트 이름과 저장 위치를 지정합니다.
- 가져오기를 시작합니다.
그러면 ReCap이 기존 .rcs 파일을 그대로 사용하여 새 프로젝트를 생성하며, 포인트 클라우드를 다시 계산하거나 다시 인덱싱하지 않습니다.
이후 이 프로젝트를 Revit에서 사용하려면 Revit에서 .rcs 파일 또는 ReCap 프로젝트를 연결하기만 하면 됩니다.
플랫폼에 추가하기 전에 ReCap 프로젝트 최적화하기

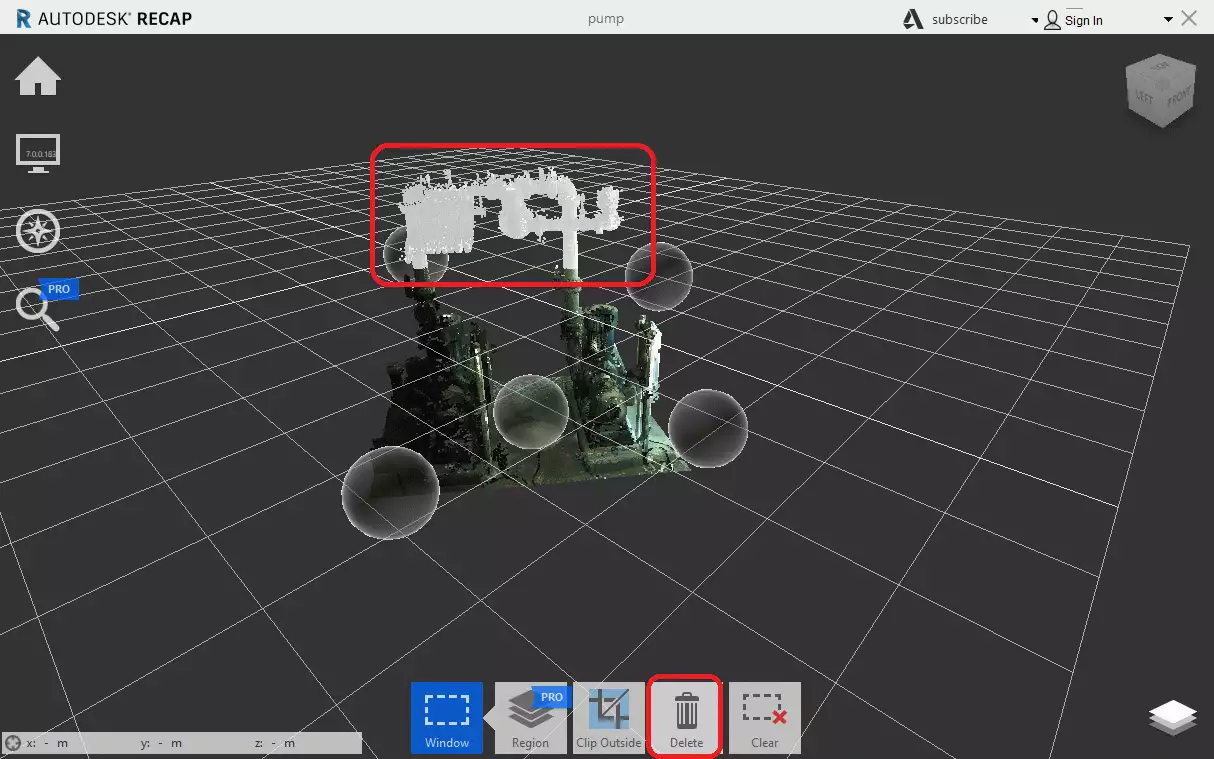

ReCap에서 포인트 클라우드를 정리할 경우, 프로젝트가 올바르게 저장되었는지 반드시 확인해야 합니다. 클리핑(clipping)이나 영역(region) 기능을 사용하면 포인트가 실제로 삭제되지 않고 플랫폼에서 계속 표시되므로 주의하십시오.
ReCap에서 정리한 포인트 클라우드 결과를 플랫폼에 반영하려면 아래 작업을 수행해야 합니다.

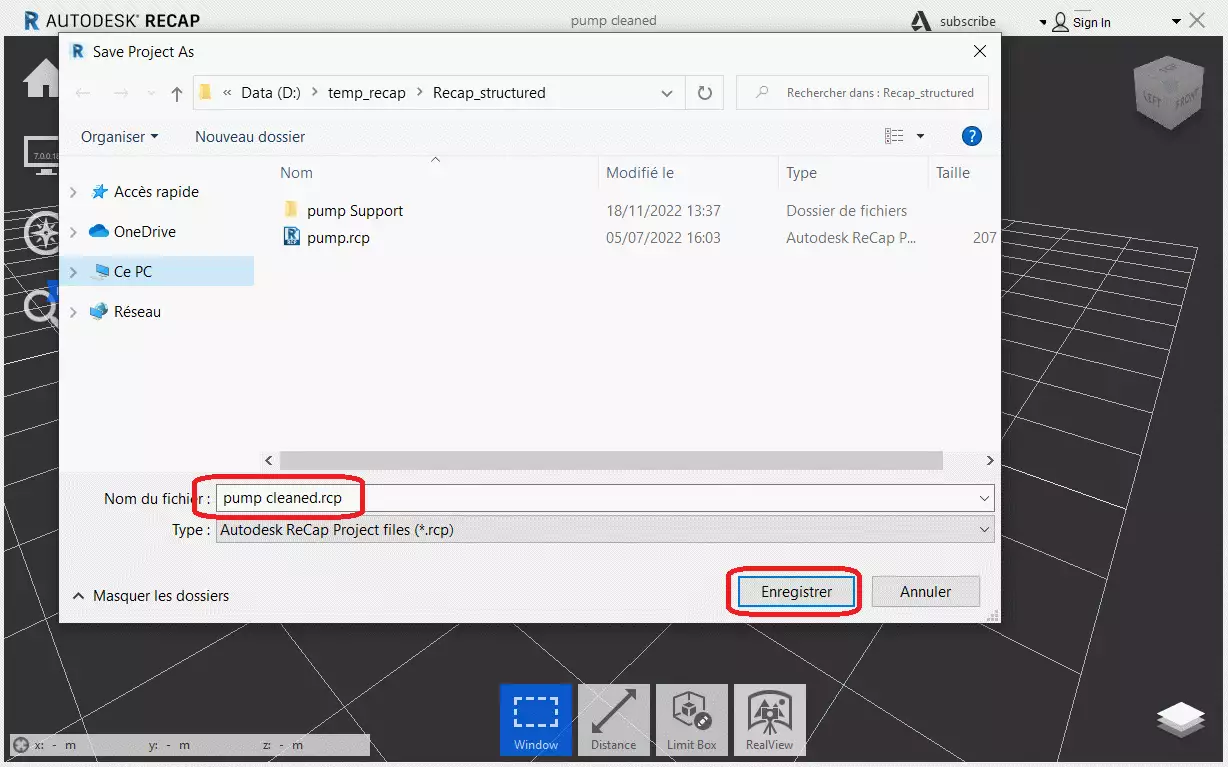

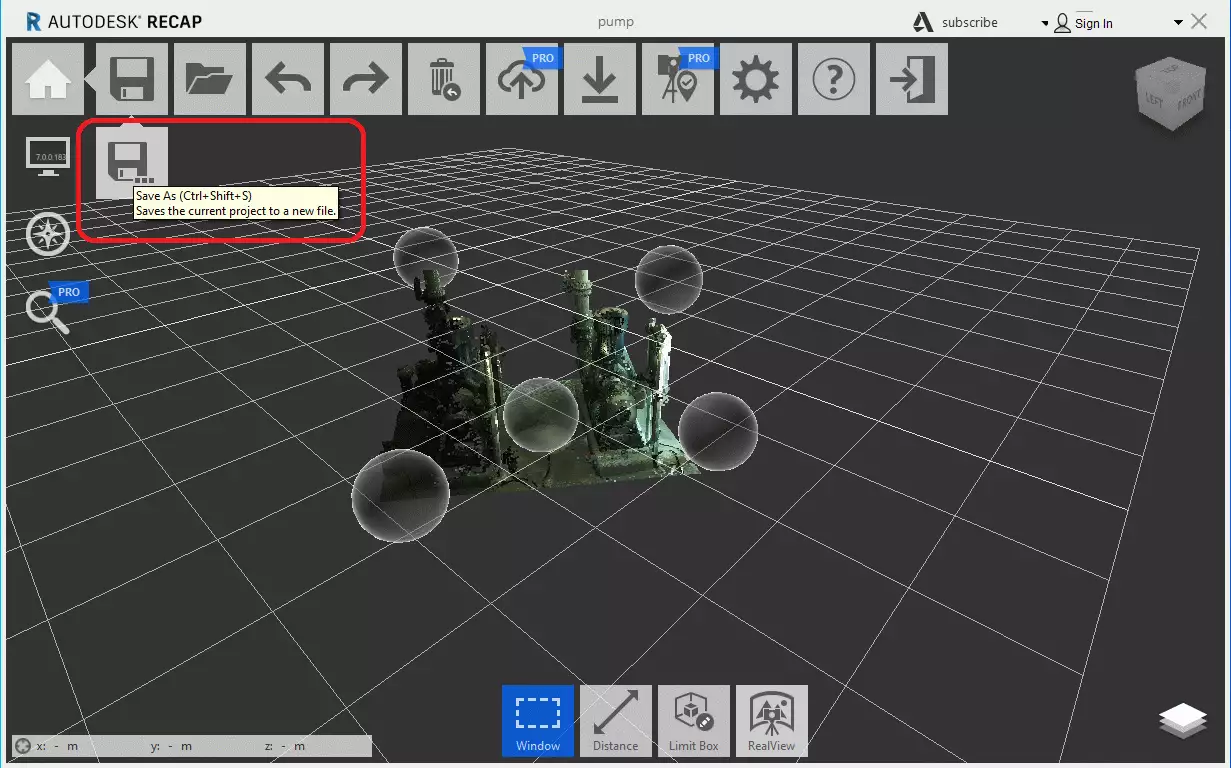

포인트 삭제를 마쳤으면 왼쪽 상단에서 **"다른 이름으로 프로젝트 저장(Save project as)"**을 클릭하고 저장 위치를 선택합니다.

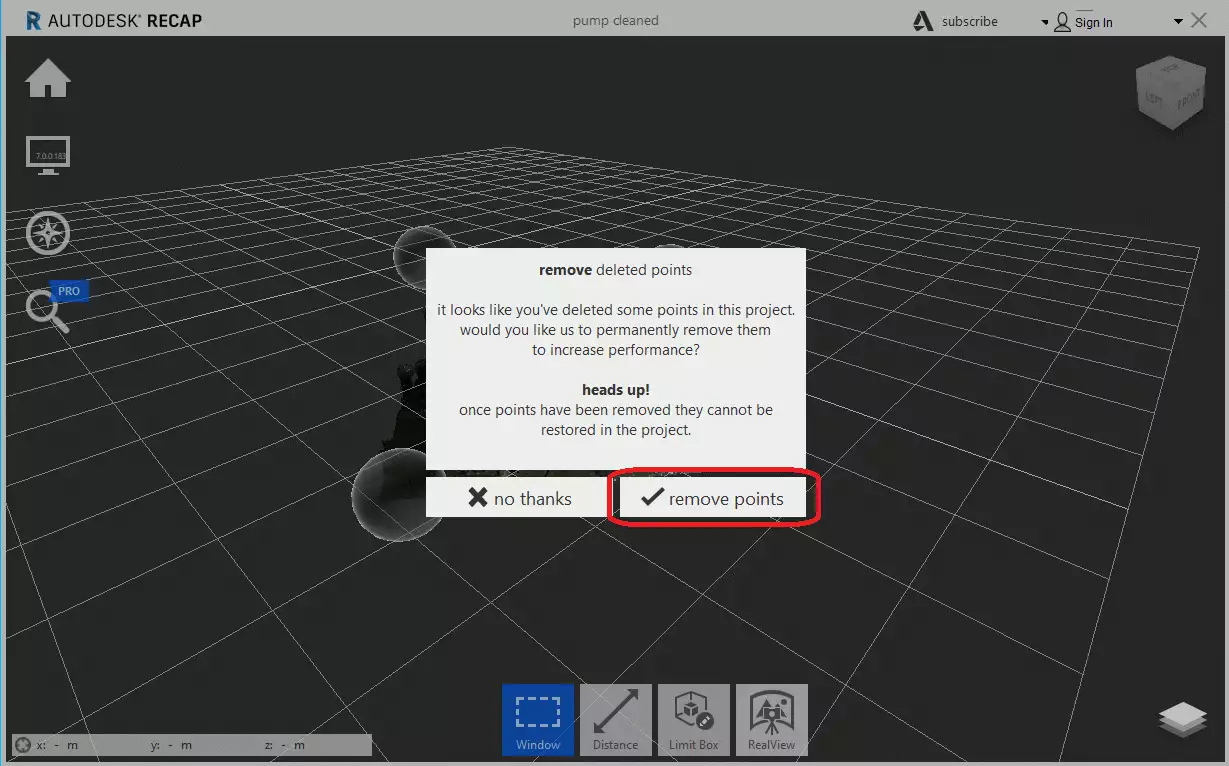

다른 이름으로 저장하면 ReCap이 삭제된 포인트를 완전히 제거할지 묻습니다.
이때 해당 옵션을 선택하면 포인트가 완전히 제거된 상태로 새 프로젝트가 다시 작성됩니다.
프로젝트를 플랫폼에 추가할 때는 원본 프로젝트가 아니라 포인트가 제거된 상태로 새로 작성된 프로젝트를 추가해야 하므로 주의하십시오.
프로젝트 압축 및 플랫폼에 가져오기
플랫폼은 정형 프로젝트와 비정형 프로젝트를 모두 지원합니다. ReCap 프로젝트를 추가하려면 .rcp 파일과 해당 .rcp에 연결된 지원 폴더를 ZIP으로 압축해야 합니다.

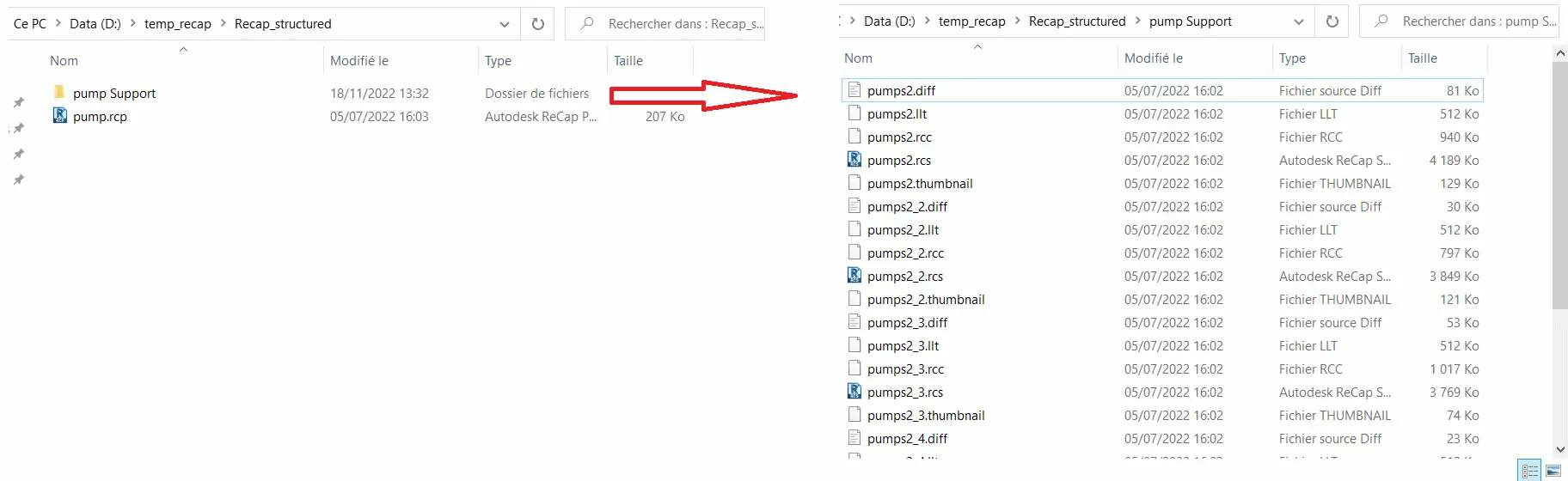

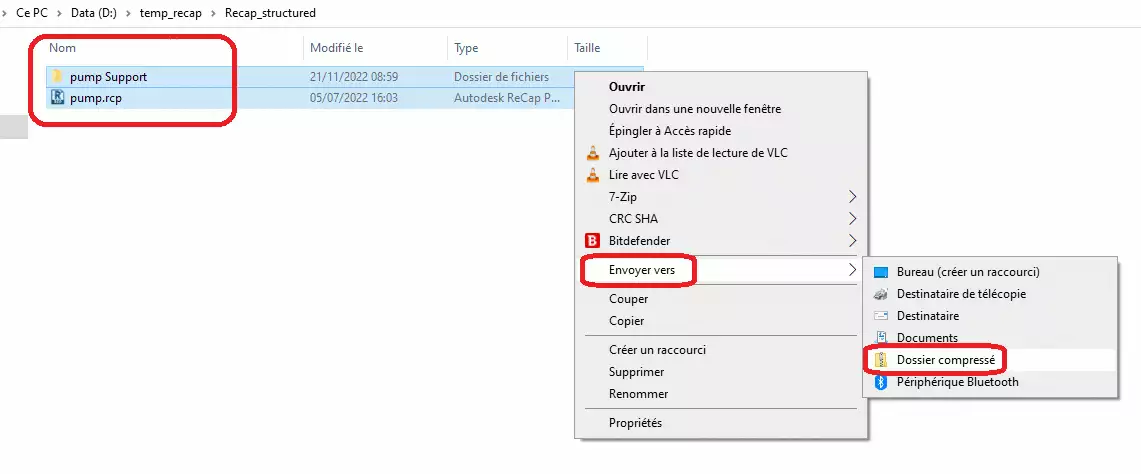

예시 1: 정형 프로젝트. **.rcp 파일과 그 지원 폴더(.rcs 파일 포함)**를 ZIP으로 압축합니다.
*공간을 절약하려면 프로젝트를 압축하기 전에 지원 폴더에 있는 **임시 캐시 파일 폴더(Temporary Cache files folder)*를 삭제해도 됩니다.

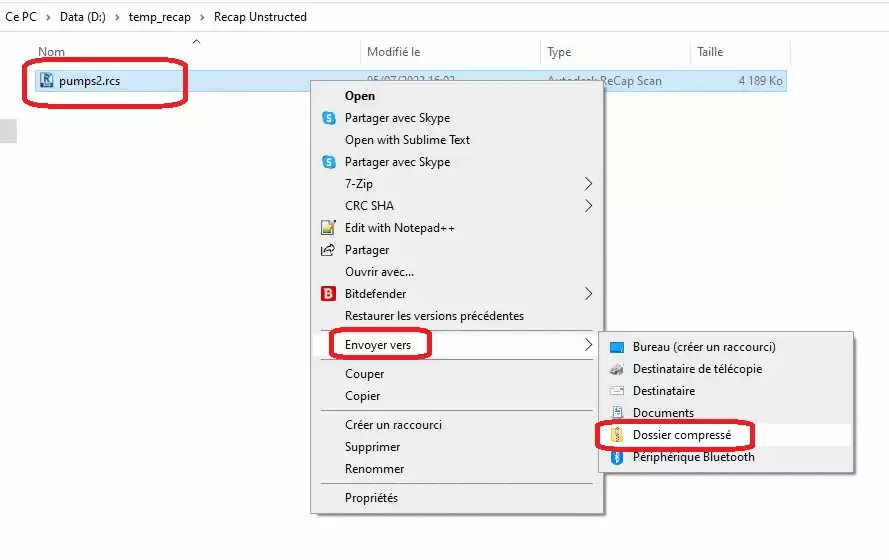

예시 2: 비정형 프로젝트. .rcs 파일 하나만 포함된 ZIP입니다.
.rcs 파일을 연결할 .RCP 파일이 없는 경우, ZIP 파일에는 .RCS 파일이 하나만 포함되어야 합니다.
ZIP 파일이 준비되면 플랫폼의 프로젝트에 추가할 수 있습니다.

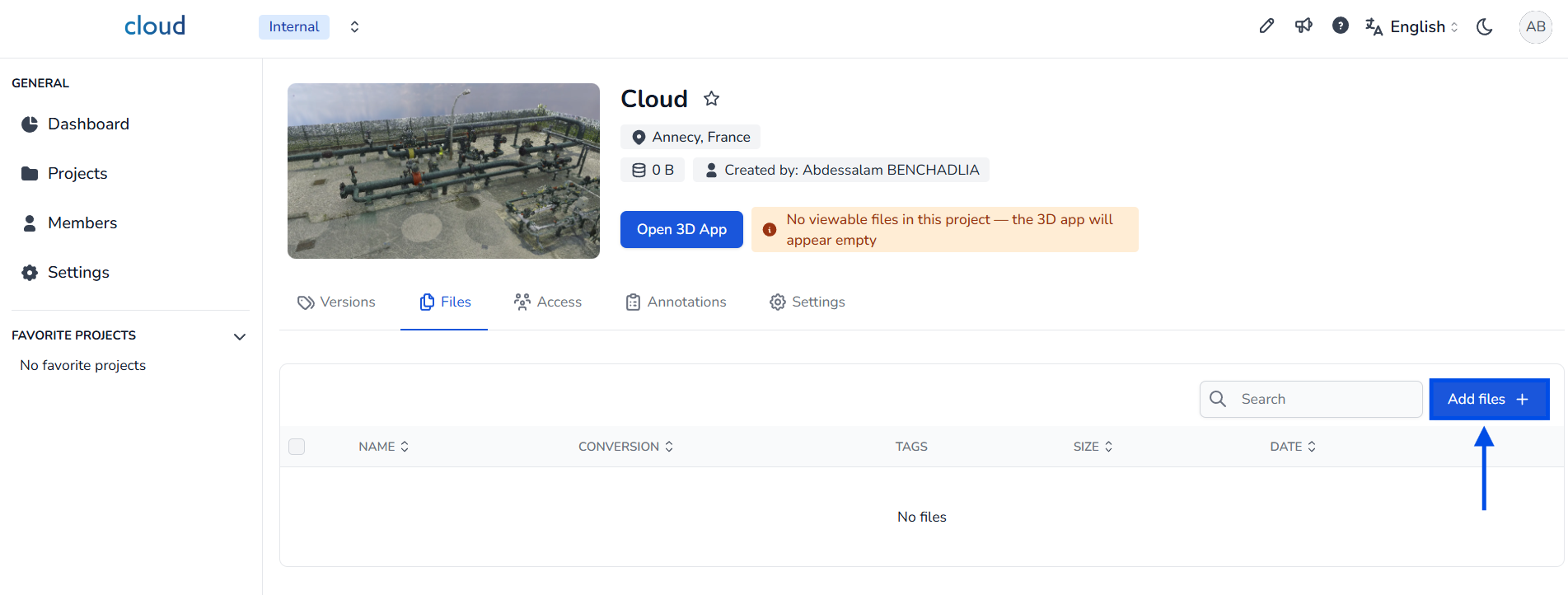

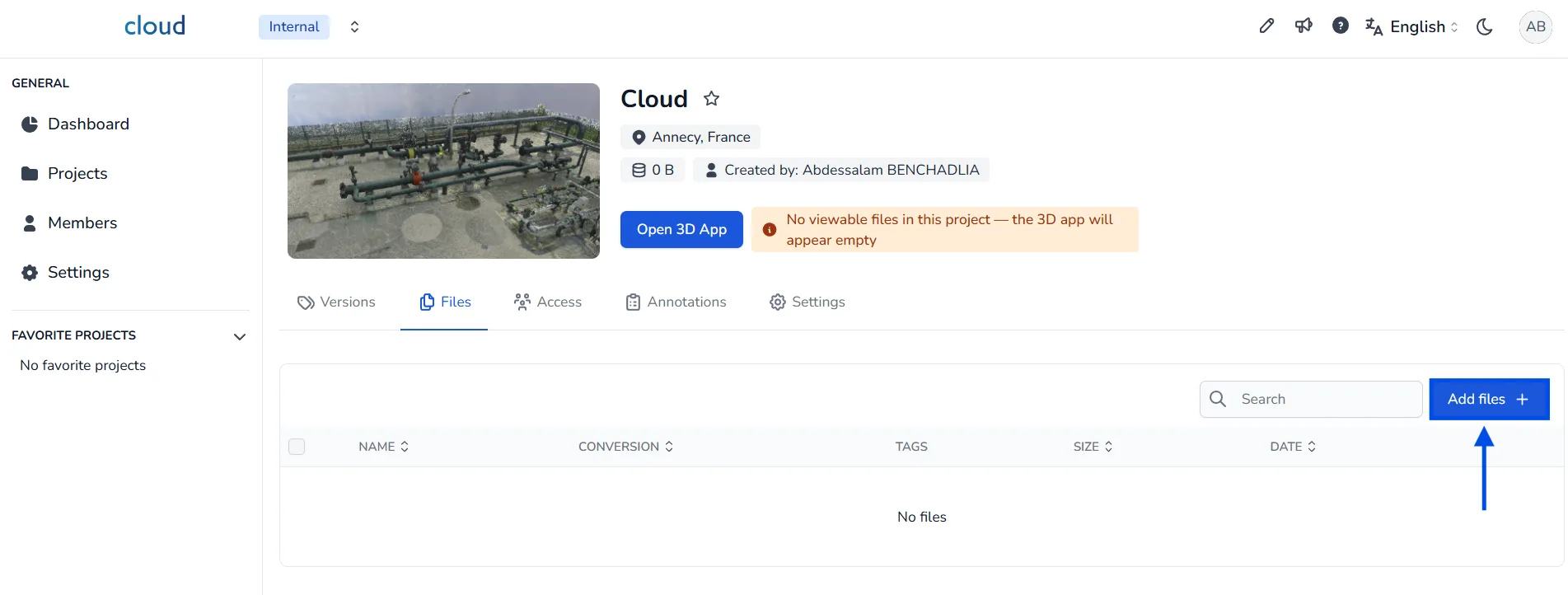

ReCap 프로젝트를 플랫폼으로 가져오려면 먼저 데이터를 업로드할 프로젝트로 이동합니다. 프로젝트 인터페이스의 파일(Files) 섹션에서 오른쪽 상단에 있는 파일 추가 + 버튼을 클릭합니다. 그러면 가져올 파일을 선택하는 창이 열립니다.

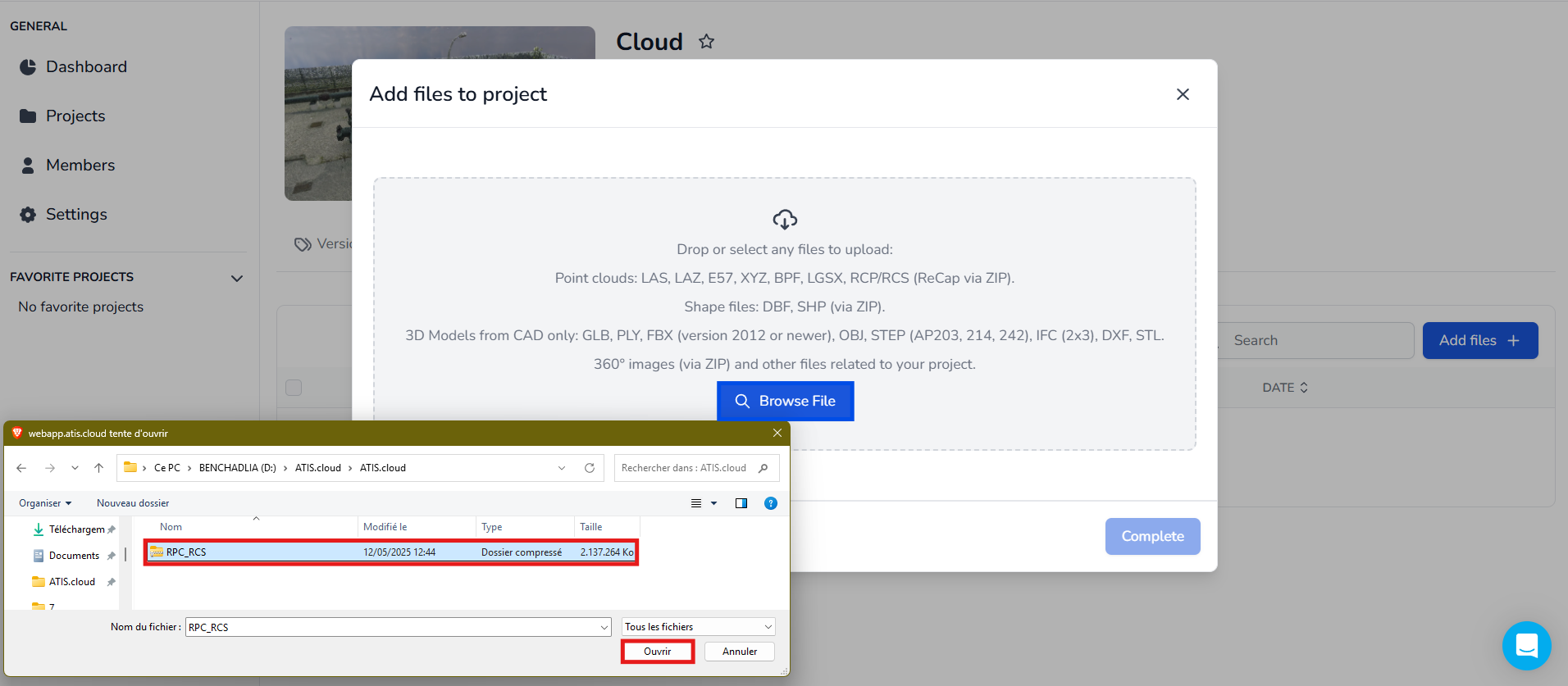

파일 찾아보기를 클릭한 다음 ReCap 프로젝트가 들어 있는 ZIP 파일을 찾습니다.

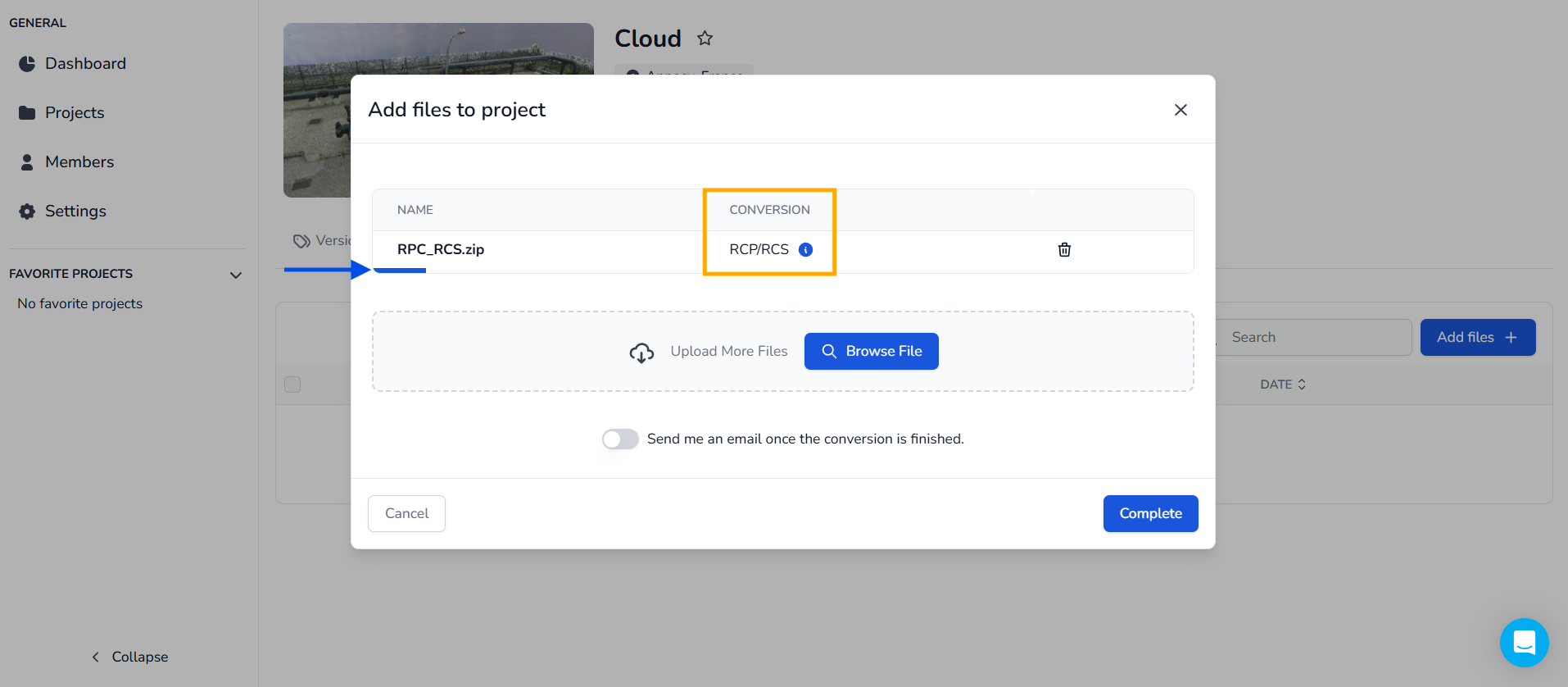

ZIP 파일이 올바른 구조로 되어 있고 지원되는 형식을 포함하고 있는지 확인합니다. 파일이 유효하면 플랫폼이 형식을 자동으로 감지하여 변환 유형을 RCP/RCS로 표시합니다.
파란색 진행 막대가 완료될 때까지 몇 초간 기다립니다. 완료되면 완료를 클릭하여 업로드를 시작합니다. 그러면 시스템이 즉시 파일 처리를 시작합니다.

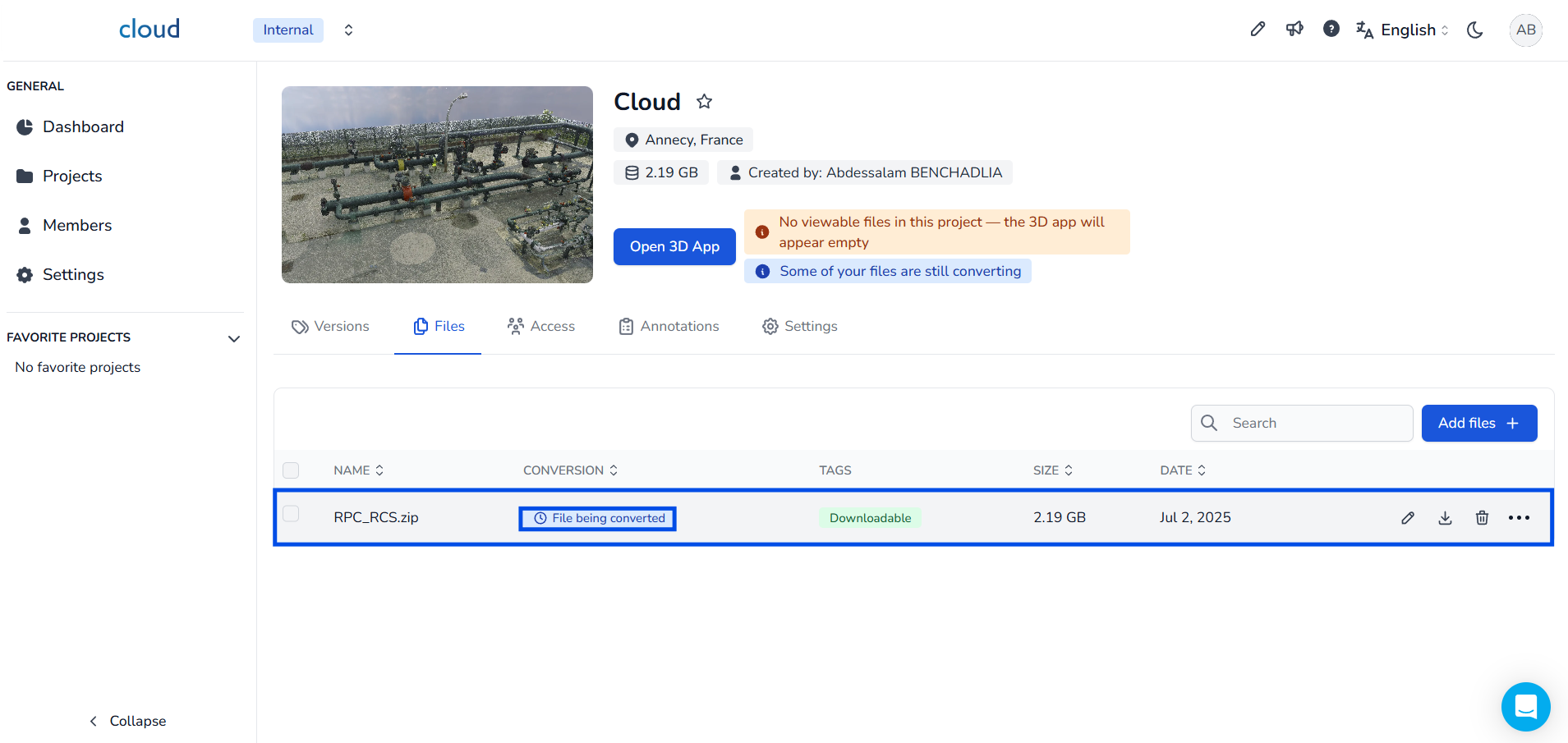

업로드가 시작되면 상태가 파일 변환 중으로 바뀝니다. 플랫폼이 데이터를 변환하고 있다는 의미입니다.
변환이 완료되면 목록에서 파일이 변환됨으로 표시됩니다. 이 단계에서 변환 완료를 알리는 이메일 알림도 함께 받게 됩니다.
궁금한 점이 있거나 추가 정보가 필요한 경우 기술 지원팀에 문의하십시오.
