사이트 구성

사이트는 포인트 클라우드에 캡처된 장소의 구조를 나타냅니다. 사이트는 세 단계로 구성됩니다. 건물, 각 건물 안의 층, 각 층의 방입니다. 사이트를 구성하면 맵에 현재 위치가 표시되고 한 층에서 다른 층으로 이동할 수 있으며, 모든 건물, 층, 방이 프로젝트 트리에 각각 항목으로 표시됩니다.

시작하기 전에:

• 사이트는 사이트 구성 창에서 구성하며, 이 창을 사용하려면 보이는 포인트 클라우드가 하나 이상 있어야 합니다. 없으면 창에 표시 가능한 포인트 클라우드 없음이 표시되고 생성 버튼이 비활성 상태로 유지됩니다

• 이 창은 공개 공유 링크에서는 사용할 수 없습니다. 로그인한 후 작업 공간에서 프로젝트를 여십시오

• 사이트를 저장하면 프로젝트의 새 버전이 생성됩니다. 아래의 저장 후 종료를 참조하십시오

사이트 구성 창 열기

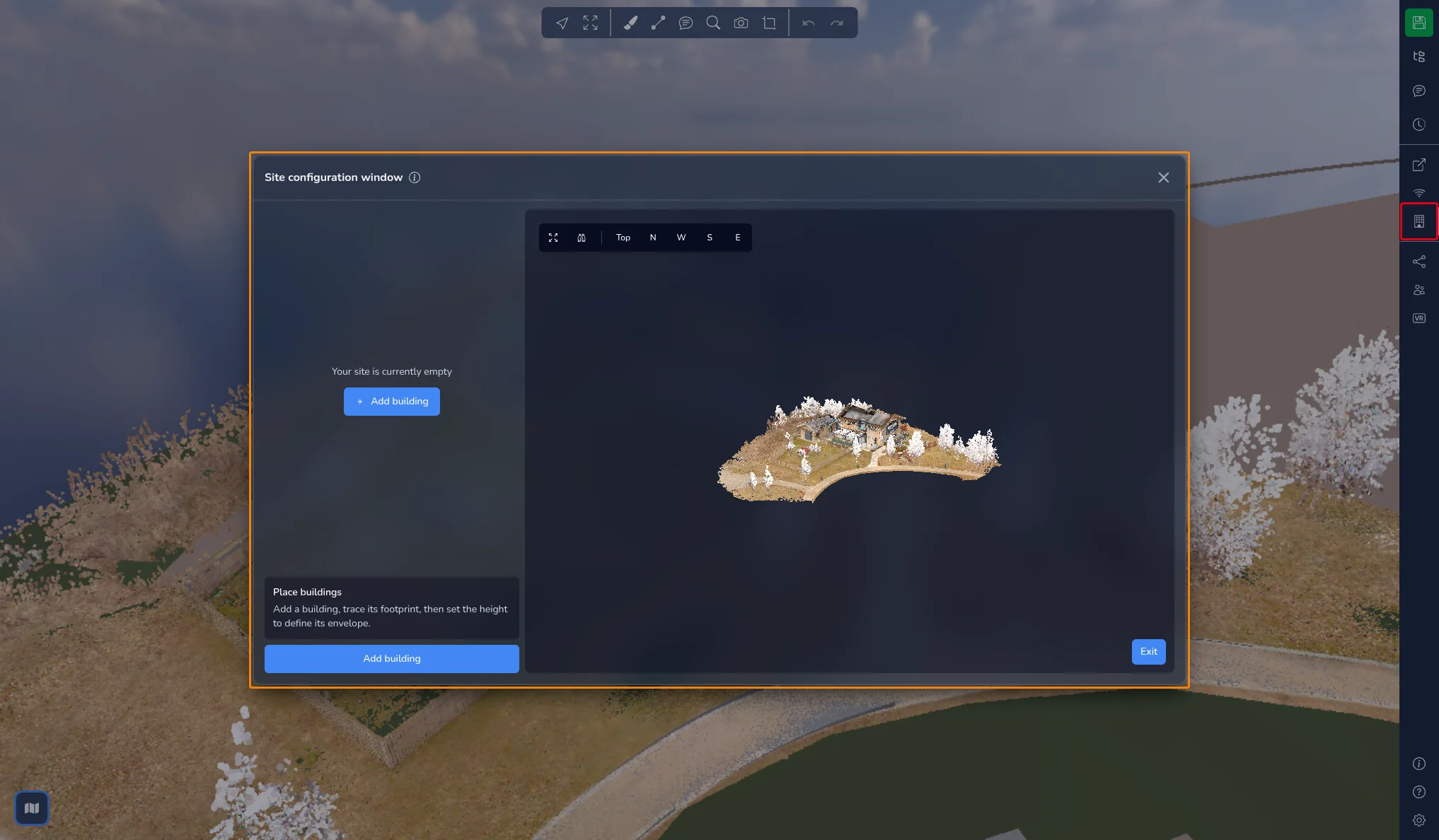

오른쪽 바에서 건물 아이콘을 클릭하여 사이트 구성 창을 엽니다.

창은 세 영역으로 구성됩니다.

• 왼쪽에는 건물, 층, 방을 나열하는 사이트 맵 트리가 있습니다

• 트리 아래에는 선택한 항목의 설정, 현재 단계에 대한 짧은 안내, 주요 작업 버튼이 있습니다

• 오른쪽에는 포인트 클라우드의 3D 보기가 있으며, 여기에서 외곽선을 그립니다

내장 튜토리얼이 전체 작업 과정을 안내합니다. 창 제목 옆의 (i) 아이콘에서 시작하십시오.

창이 열려 있는 동안 3D 애플리케이션의 나머지 부분은 일시 중지되고 맵은 숨겨집니다. 창을 닫은 후 왼쪽 아래 모서리의 맵 버튼을 클릭하면 다시 표시됩니다.

3D 보기에서 탐색하기

3D 보기의 왼쪽 위 모서리에 있는 버튼으로 화면 구도를 잡을 수 있습니다.

• 보이는 포인트 클라우드에 맞춤: 보이는 모든 포인트 클라우드가 화면에 들어오도록 맞춥니다

• 직교 보기로 전환 / 원근 보기로 전환: 카메라 투영 방식을 전환합니다

• 상단, N, W, S, E: 상단 보기 또는 북쪽, 서쪽, 남쪽, 동쪽 입면으로 전환합니다

외곽선은 상단 보기에서 그리기가 더 쉽습니다. 높이는 입면에서 조정하기가 더 쉽습니다.

1단계: 건물 배치

1. 건물 추가를 클릭합니다. 트리에 건물 1 항목이 나타나고 3D 보기에 색상 테두리가 표시됩니다.

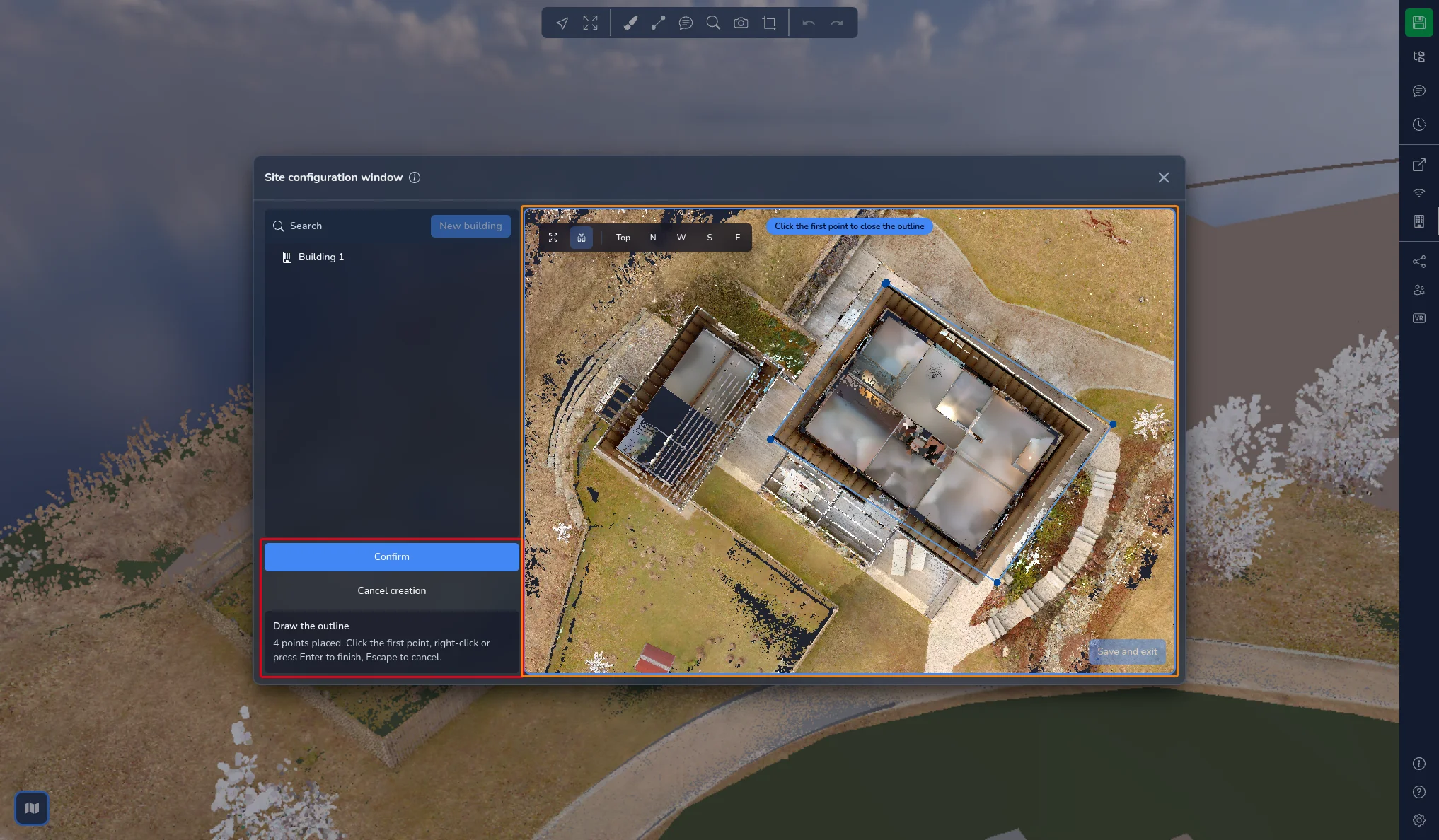

2. 3D 보기를 클릭하여 건물 외곽의 모서리에 점을 배치합니다. 보기 상단의 안내에 배치한 점의 개수가 표시됩니다. 외곽선에는 최소 3개의 점이 필요합니다.

3. 외곽선을 완성하려면 첫 번째 점을 다시 클릭하거나, 마우스 오른쪽 버튼을 클릭하거나, Enter를 누릅니다. 취소하려면 Esc를 누르거나 생성 취소를 클릭합니다.

기존 외곽선 근처에 점을 배치하면 점이 외곽선에 스냅되고 안내에 외곽선에 스냅됨이 표시됩니다.

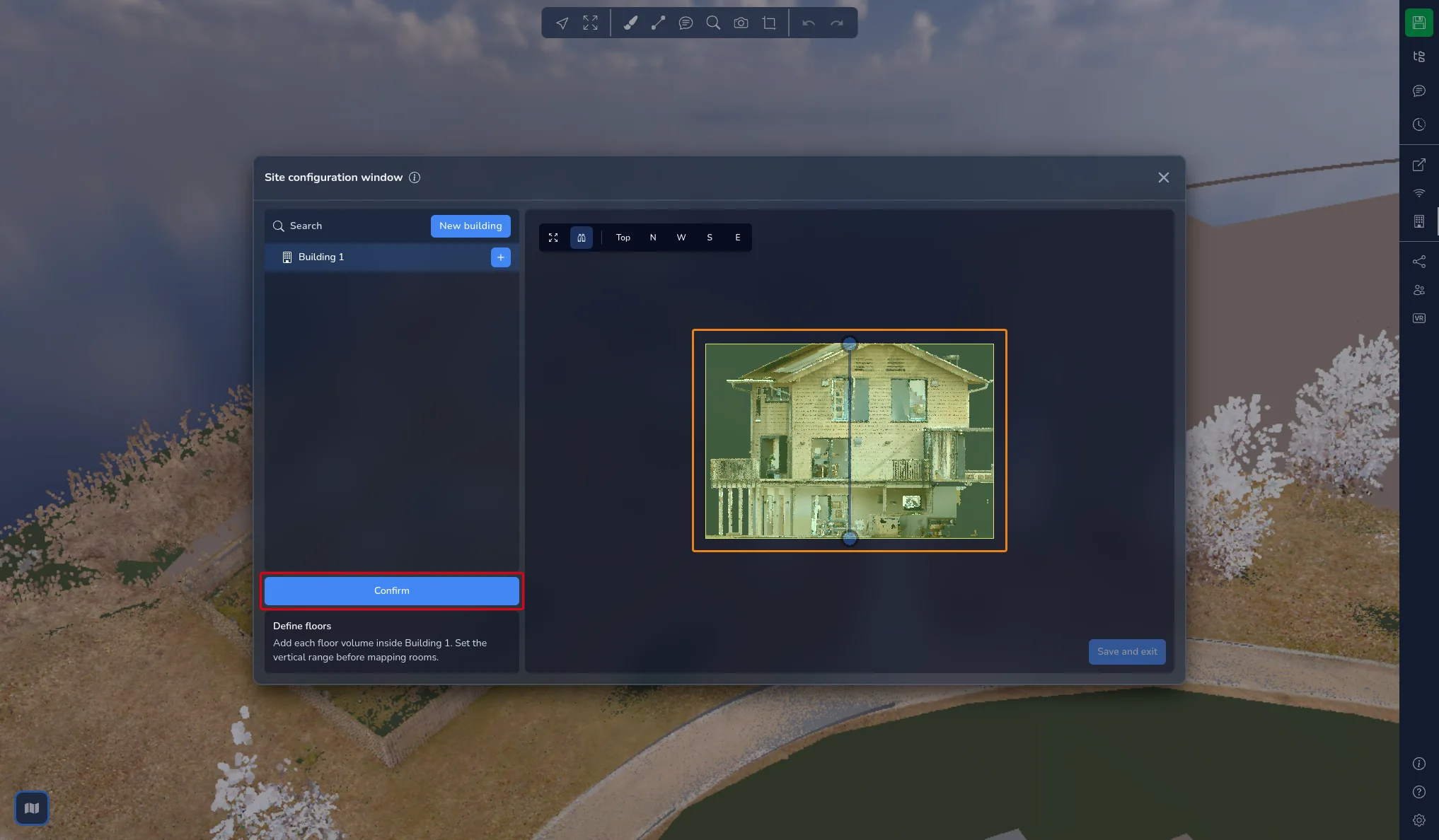

외곽을 닫으면 3D 보기가 바로 입면으로 전환되어 건물 높이를 설정할 수 있습니다. 두 핸들을 드래그하여 상자의 바닥과 윗면을 옮긴 다음 확인을 클릭합니다.

2단계: 층 정의

트리에서 건물을 선택한 다음 층 추가를 클릭합니다. 건물 높이가 설정될 때까지 이 버튼은 비활성 상태로 유지됩니다.

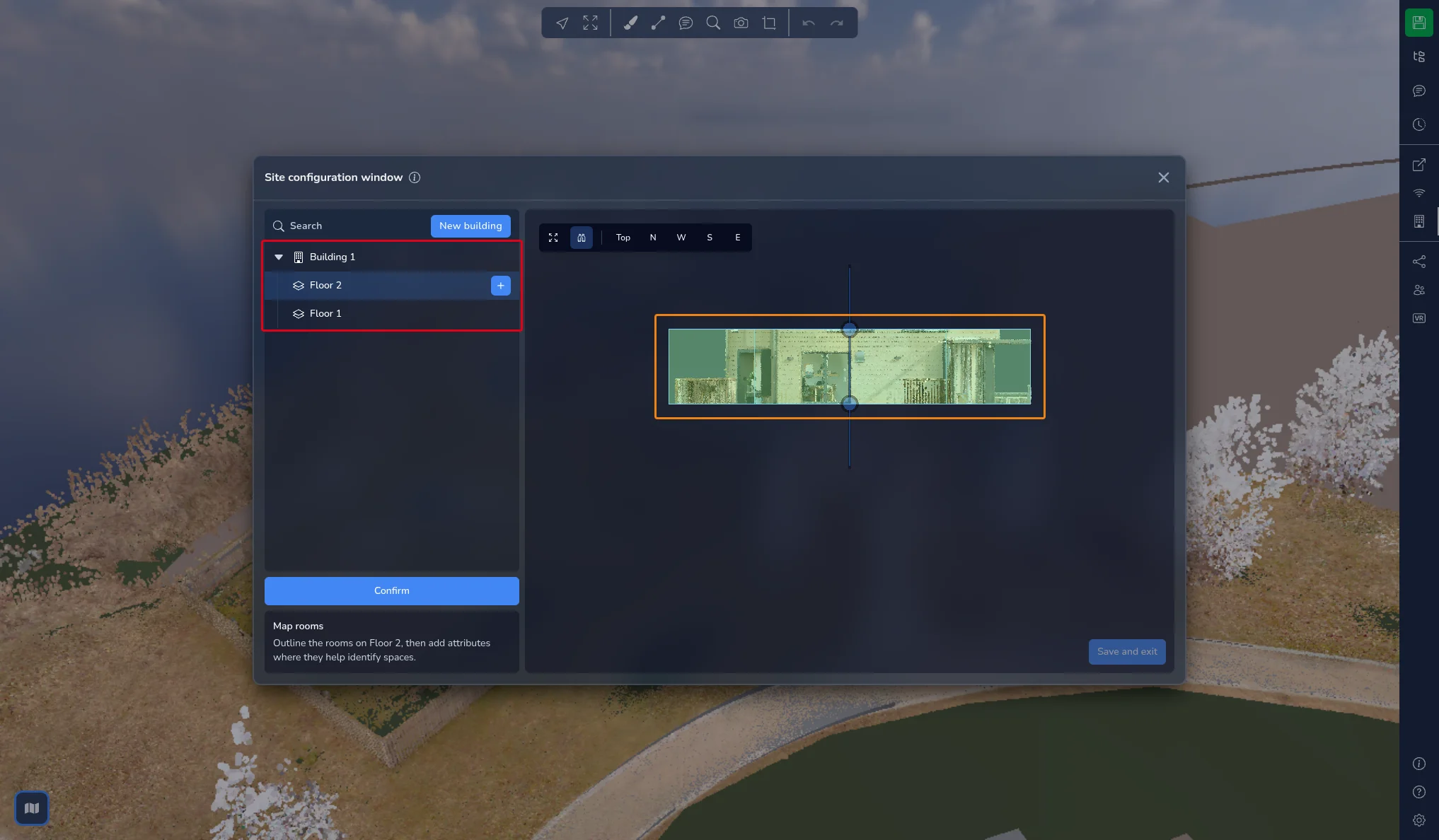

새 층은 높이 3 m의 볼륨으로 생성되며 이전 층 위에 쌓입니다. 입면에서 핸들을 드래그하여 실제 층 높이에 맞춘 다음 확인을 클릭합니다. 건물의 각 층에 대해 반복합니다.

사이트 맵 트리에서 층은 항상 건물의 위에서 아래 순서로 나열됩니다. 선택한 층의 볼륨은 3D 보기에서 강조 표시됩니다.

층을 선택한 상태에서 설정을 열면 다음 항목이 있습니다.

• 형상 편집: 기본적으로 층은 건물의 외곽을 사용합니다. 층이 건물보다 작은 경우, 예를 들어 스킵 플로어나 인접한 배치에서 외곽선을 변경합니다

• 높이 편집: 층의 볼륨을 다시 조정합니다

• 천장 높이: 아래의 천장 숨기기에서 설명합니다

3단계: 방 매핑

1. 트리에서 층을 선택한 다음 방 추가를 클릭합니다.

2. 포인트 클라우드가 해당 층 높이에서 잘립니다. 상단 보기로 전환하고 건물과 마찬가지로 방의 모서리를 클릭합니다. 점은 층의 외곽선과 이미 그린 방에 스냅됩니다.

3. 첫 번째 점을 클릭하거나, 마우스 오른쪽 버튼을 클릭하거나, Enter를 눌러 외곽선을 닫습니다.

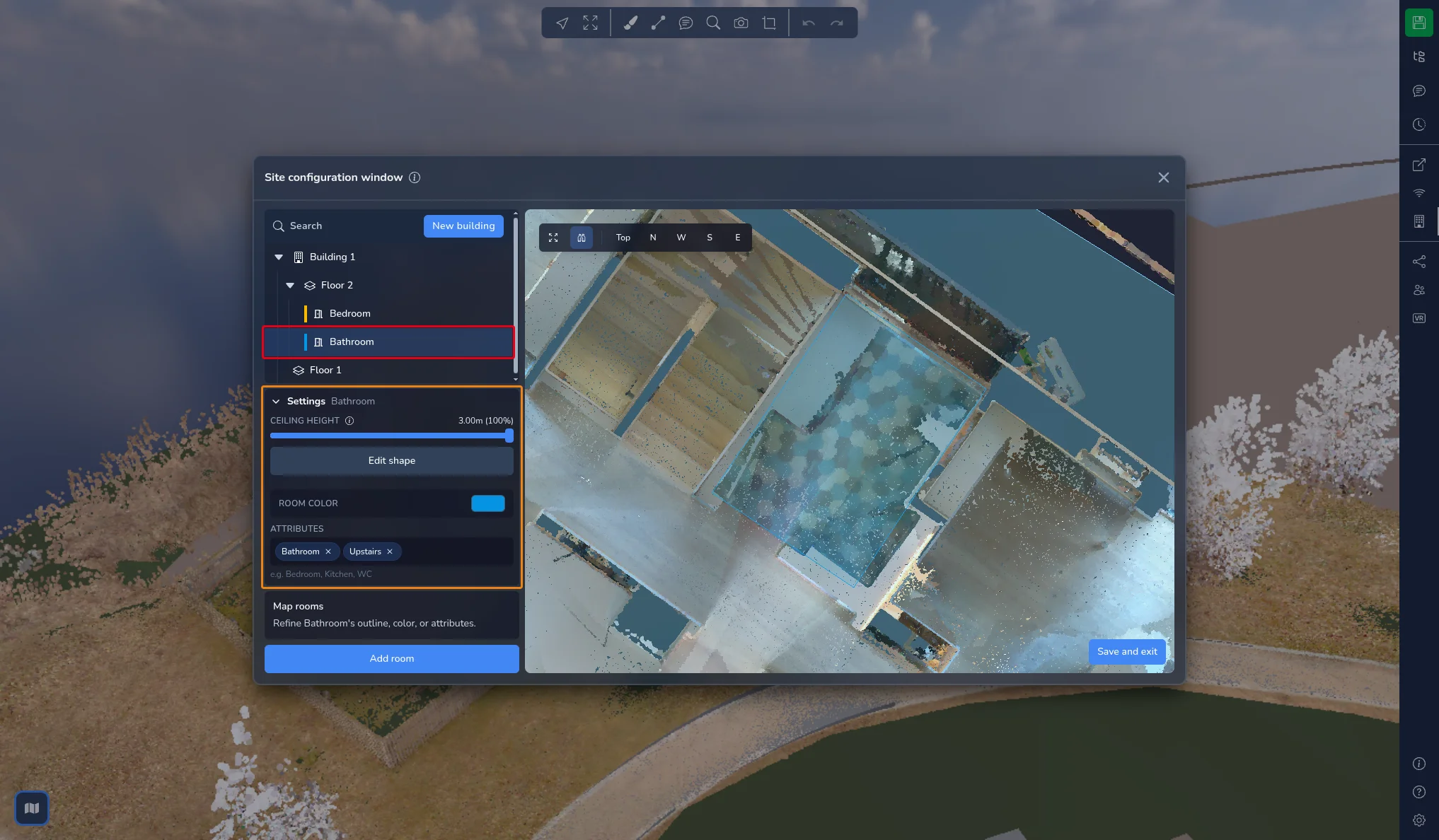

트리에서 방을 선택한 다음 설정을 열어 방 정보를 입력합니다.

• 방 색상: 팔레트에서 색상을 선택하거나 16진수 코드를 입력합니다. 색상은 3D 보기의 방과 트리의 방 이름 옆에 표시됩니다

• 속성: 침실, 주방, 화장실 같은 레이블을 입력하고 Enter를 누릅니다. 입력하는 동안 사이트의 다른 곳에서 이미 사용한 레이블이 제안됩니다. 레이블의 X를 클릭하면 삭제됩니다

건물과 층에도 속성을 지정할 수 있습니다. 선택한 후 같은 속성 필드를 사용하십시오.

사이트 맵 트리 관리

작업 과정에 익숙해지면 트리에서 바로 작업할 수 있습니다.

• 트리 상단의 새 건물로 새 건물 생성을 시작합니다

• 건물이나 층 위에 마우스를 올리고 + 버튼을 클릭하면 그 안에 층이나 방을 추가합니다

• 항목 위에 마우스를 올리고 연필 아이콘을 클릭하면 이름 변경을, 휴지통 아이콘을 클릭하면 삭제를 할 수 있습니다. 항목을 마우스 오른쪽 버튼으로 클릭해도 됩니다. 삭제 시 확인을 요청하며 삭제는 되돌릴 수 없습니다

• 검색으로 트리를 필터링하여 건물, 층, 방을 이름으로 찾습니다

• 건물이나 방을 드래그하여 목록에서의 위치를 변경합니다

외곽선을 그리는 동안에는 추가와 편집이 비활성화됩니다. 먼저 진행 중인 생성을 완료하거나 취소하십시오.

형상 편집

건물, 층 또는 방을 선택하고 설정을 연 다음 형상 편집을 클릭합니다. 3D 보기에 외곽선의 점이 표시됩니다.

• 점을 드래그하여 이동합니다

• 선분을 클릭하여 점을 추가합니다

• 점을 선택하고 Delete를 눌러 삭제합니다

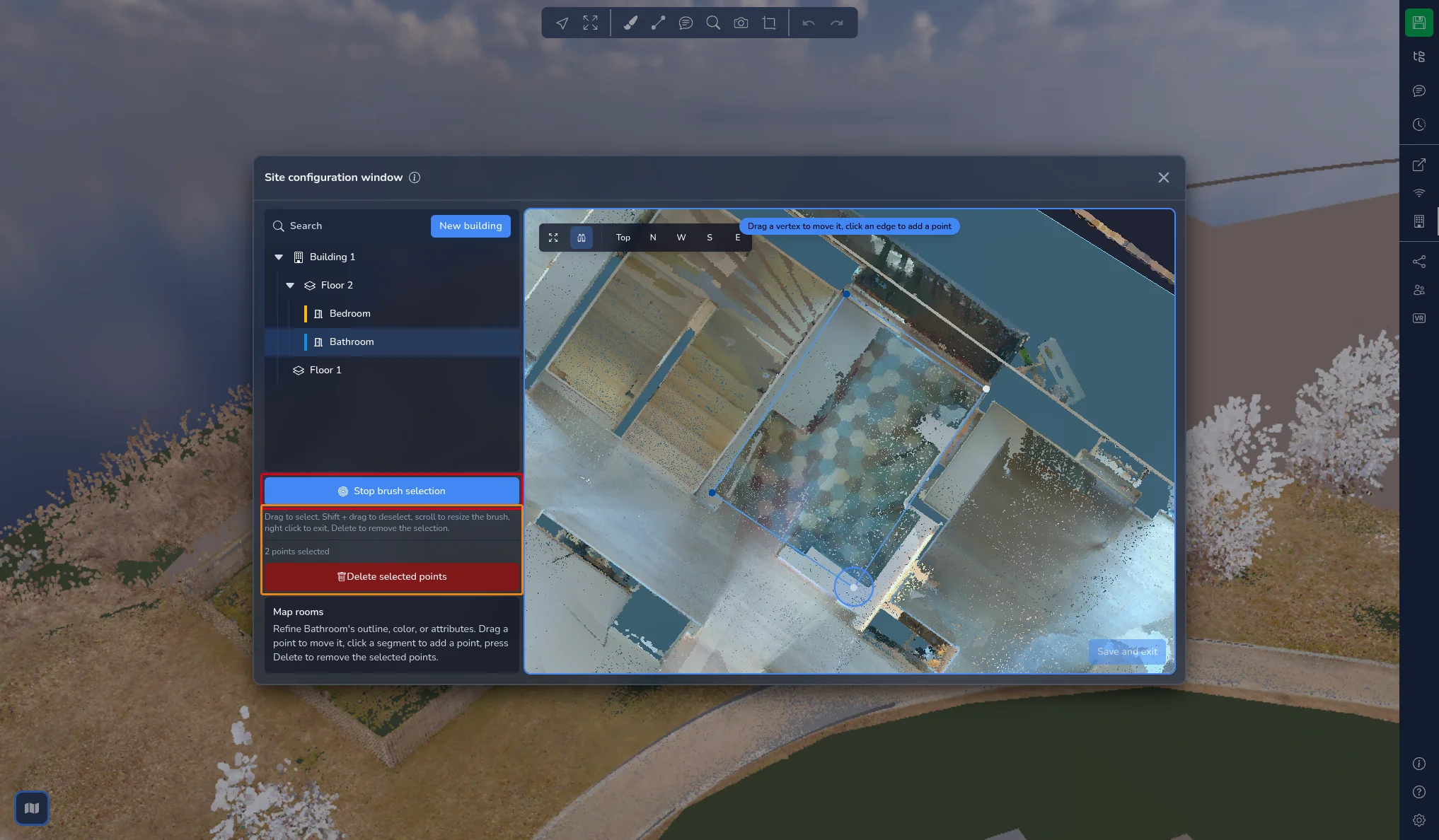

여러 점을 한 번에 선택하려면 브러시로 점 선택을 클릭합니다. 버튼이 브러시 선택 종료로 바뀌고 커서를 따라 원이 표시됩니다.

• 외곽선 위로 드래그하여 브러시 아래의 점을 선택합니다

• Shift를 누른 채 드래그하여 점 선택을 해제합니다

• 휠을 사용하여 브러시 크기를 변경합니다

• 마우스 오른쪽 버튼을 클릭하여 브러시를 종료합니다

선택한 점의 개수는 버튼 아래에 표시됩니다. 선택한 점 삭제를 클릭하거나 Delete를 눌러 삭제합니다. 외곽선에는 항상 최소 3개의 점이 남습니다. 그보다 많이 삭제하려고 하면 선택한 점 중 일부만 삭제되고, 삭제된 점의 개수를 알려 주는 메시지가 표시됩니다.

브러시 선택 종료를 클릭하여 브러시를 종료한 다음, 외곽선이 올바르면 확인을 클릭합니다.

건물의 경우 높이 편집으로 높이 상자를 다시 조정합니다.

천장 숨기기

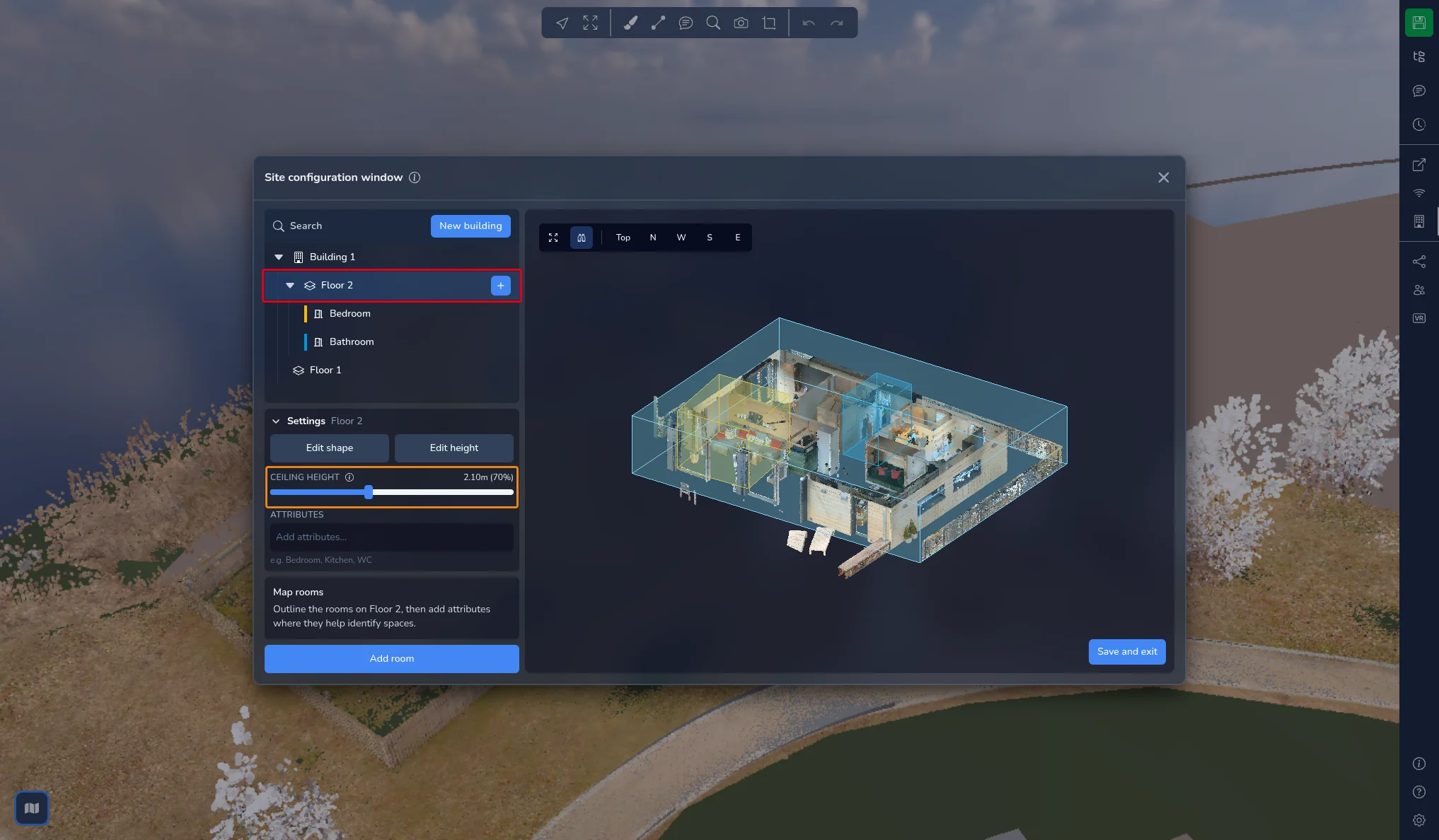

층을 선택하고 설정을 엽니다. 천장 높이 슬라이더는 지정한 높이보다 위에 있는 모든 것을 숨기므로, 천장과 머리 위 설비에 가리지 않고 위에서 층 내부를 볼 수 있습니다. 값은 프로젝트 단위로 표시되며, 그 옆에 층 높이에 대한 백분율이 50%에서 100%까지 표시됩니다.

이 설정은 순전히 시각적인 것입니다. 포인트 클라우드나 층의 볼륨은 변경되지 않습니다.

저장 후 종료

3D 보기 오른쪽 아래 모서리의 버튼으로 창을 닫습니다.

• 변경 사항이 없으면 나가기

• 변경한 경우 저장 후 종료. 사이트가 즉시 저장되고 창이 닫힙니다

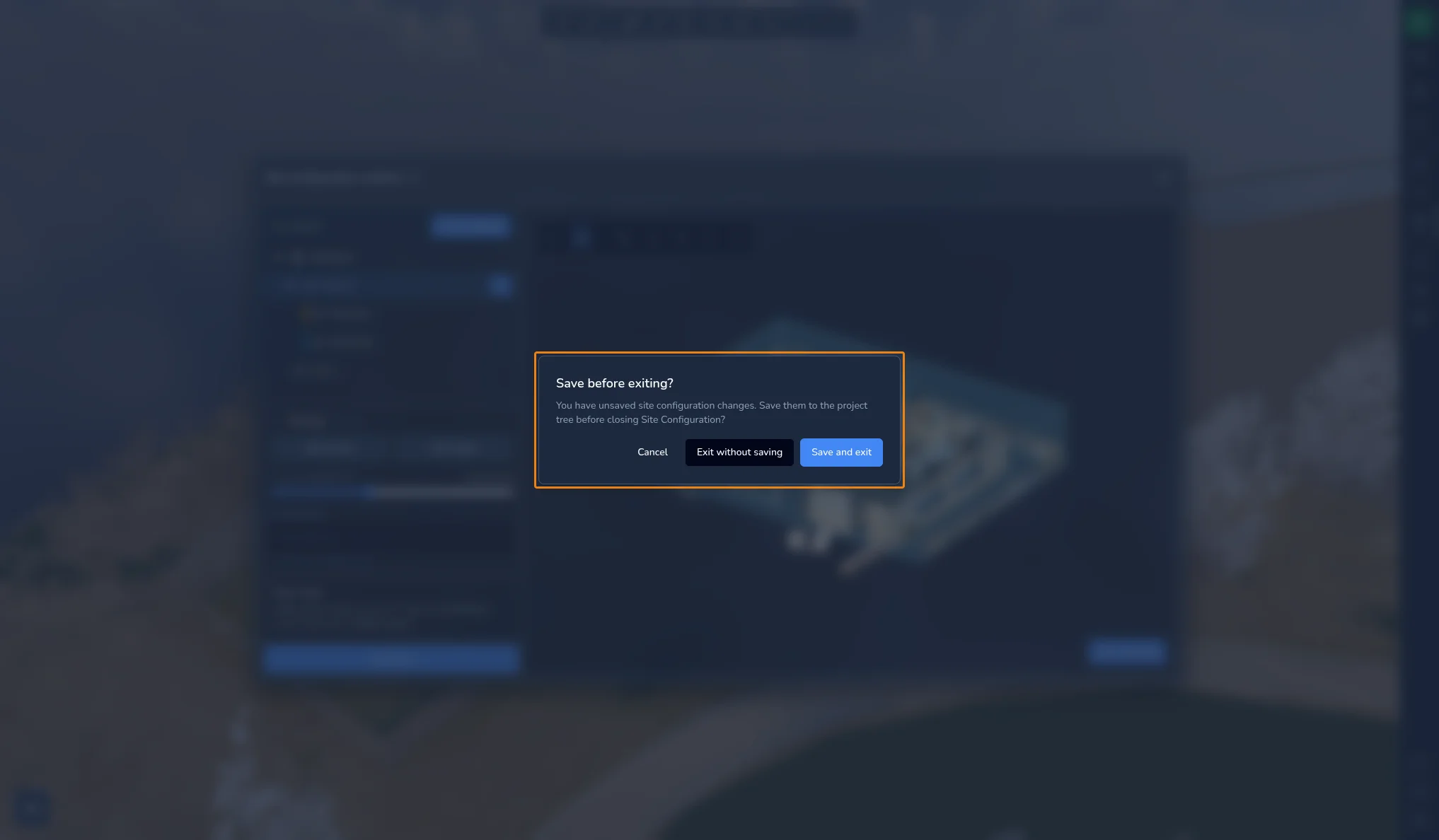

저장하지 않은 변경 사항이 있는 상태에서 창의 X로 창을 닫으면 종료 전에 저장하시겠습니까? 대화 상자가 열립니다.

• 취소: 창으로 돌아갑니다

• 저장하지 않고 종료: 창을 닫고 변경 사항을 버립니다

• 저장 후 종료: 사이트를 저장하고 창을 닫습니다

저장하면 사이트가 프로젝트 트리에 추가되고 프로젝트의 새 버전이 생성됩니다. 새 버전의 이름은 현재 버전 이름 뒤에 사이트 구성이 붙은 형태입니다. 버전 기록에서 확인할 수 있으며, 버전 시스템 문서를 참조하십시오. 협업 세션에서는 사이트가 다른 참가자에게도 전송됩니다.

3D 애플리케이션에서 사이트 사용하기

맵에서

맵이 표시되어 있으면 맵 왼쪽 위 모서리의 현재 사이트 위치 레이블에 카메라가 있는 건물과 층이 표시됩니다. 어느 건물 안에도 있지 않으면 범위 밖이 표시됩니다.

건물 안에 있으면 해당 건물의 층이 맵 오른쪽에 위에서 아래 순서로 나열됩니다. 층을 클릭하면 해당 높이에서 보기가 잘리고 카메라가 그 층의 눈높이로 이동합니다. 360° 이미지 안에 있는 경우에는 대신 그 층에서 가장 가까운 360° 이미지로 이동합니다. 선택한 층을 다시 클릭하면 잘림이 해제됩니다. 모바일 기기에서는 층 목록이 맵 오른쪽 아래 모서리의 레이어 버튼 안에 있습니다.

프로젝트 트리에서

저장된 사이트는 프로젝트 트리에 사이트 맵 폴더로 표시되며, 건물, 층, 방마다 폴더가 있습니다. 이 폴더들은 사이트 구성 창에서 관리됩니다. 프로젝트 트리에서 위치를 변경할 수는 없지만, 그 아래에 다른 프로젝트 콘텐츠를 추가할 수 있습니다.

폴더 중 하나를 선택하면 속성이 표시됩니다.

• 포커스: 카메라를 이동하여 항목을 봅니다

• 방문: 카메라를 항목 내부에 배치합니다

• 건물의 경우 모든 층 보기로 포함된 층을 표시합니다

• 층의 경우 모든 방 보기로 방을 표시합니다

• 층이나 방의 경우 천장 높이로 지정한 높이보다 위에 있는 것을 숨깁니다

• 방의 경우 방 색상으로 색상을 변경합니다

• 항목에 속성이 있으면 나열됩니다

이전 층 도구로 만든 층이 있는 프로젝트

이전 층 도구로 만든 층은 프로젝트를 열 때 자동으로 변환됩니다. 이 층들은 하나의 건물 1이 되고, 이전 층마다 하나의 층이 만들어지며 각 층은 직사각형 외곽선을 가집니다. 층이 사이트 맵으로 변환되었습니다 메시지가 표시되면 변환을 유지하기 위해 프로젝트의 버전을 저장하십시오. 회전된 층은 변환되지 않습니다.
