Scan-to-BIM 분석 및 검토
Scan-to-BIM은 Scan-to-Plan보다 한 단계 더 나아갑니다. 분석이 건축 객체(시공 데이터를 갖춘 벽과 개구부)를 제안하면 이를 검토한 뒤 BIM 모델로 내보냅니다. 이 탭은 Scan-to-BIM 플랜에서 사용할 수 있습니다.
분석 실행

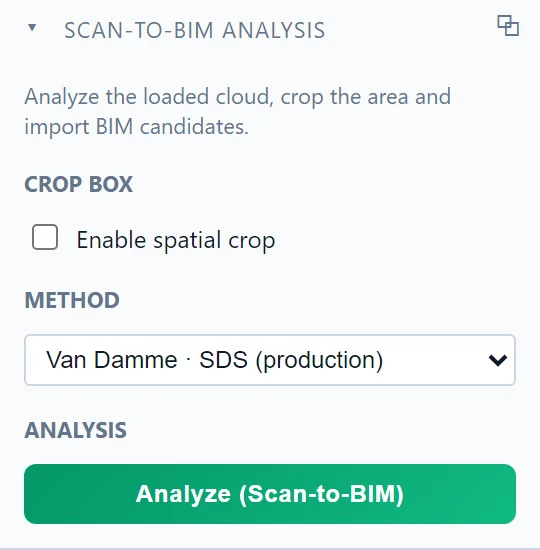

모든 작업은 Scan-to-BIM 분석 패널에서 진행됩니다.
- 점 구름을 불러옵니다(점 구름 불러오기 참조).
- 필요하면 공간 자르기 사용으로 분석할 구역을 자릅니다(자르기 상자 참조).
- 방법을 선택합니다. 정식 방법은 모든 Scan-to-BIM 구독에서 사용할 수 있으며, 목록의 다른 항목은 특정 계약에서 사용되는 접근 제한 방법입니다.
- **분석 (Scan-to-BIM)**을 클릭합니다.
작업은 플랫폼에서 실행되며 큰 스캔의 경우 몇 분이 걸릴 수 있습니다. 분석이 진행되는 동안에는 작업 도중 구역이 어긋나지 않도록 패널과 자르기 컨트롤이 잠깁니다.
후보 검토
분석은 근거와 함께 후보를 반환하며, 검토 그룹에서 이를 판단합니다.
- 가이드 검토는 층별로 후보를 하나씩 살펴보게 하므로 최종 모델의 모든 벽은 직접 수락한 것입니다.
- 감지 보고서는 무엇이 어떤 신뢰도로 발견되었는지 요약합니다.
- 가설은 분석이 특정 지점에 대해 검토한 경쟁 해석을 보여줍니다.
수락된 후보는 일반적인 ATIS.cad 객체가 됩니다. 다른 객체와 마찬가지로 편집할 수 있는 벽입니다(객체 선택 및 편집 참조).
모델 내보내기
모델 검토가 끝나면 같은 탭의 IFC 내보내기로 Revit 및 기타 BIM 소프트웨어에 전달합니다(IFC 내보내기 참조).
