점 구름 불러오기

점 구름은 Scan-to-Plan 및 Scan-to-BIM 워크플로의 원재료입니다. 스캔을 불러와 2D와 3D에서 살펴본 다음, 분석을 통해 평면도나 모델로 변환합니다.

구름 불러오기

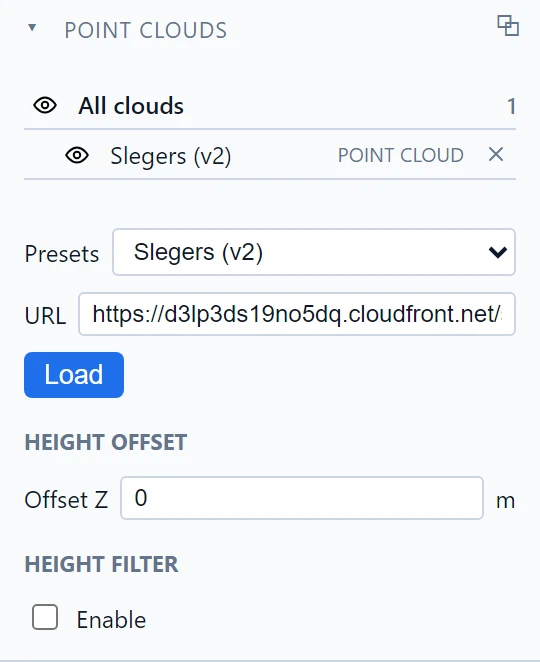

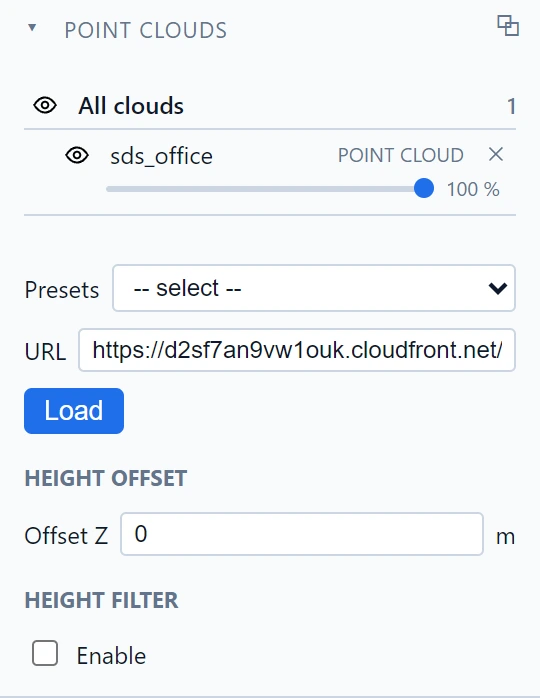

점 구름 패널을 엽니다(삽입 탭의 점 구름 버튼 또는 뷰 > 팔레트 > 점 구름).

• 사전 설정 목록에서 데이터 세트를 선택하거나 호스팅된 데이터 세트의 URL을 붙여 넣습니다.
• 불러오기를 클릭합니다. 상태 표시줄이 이를 확인해 주며, 큰 구름은 점진적으로 스트리밍됩니다. 데이터 세트 전체를 기다리지 않고 작업할 수 있습니다.

불러온 구름은 패널의 트리에 표시되며 구름마다 눈 모양 전환 버튼이 있습니다.

살펴보기

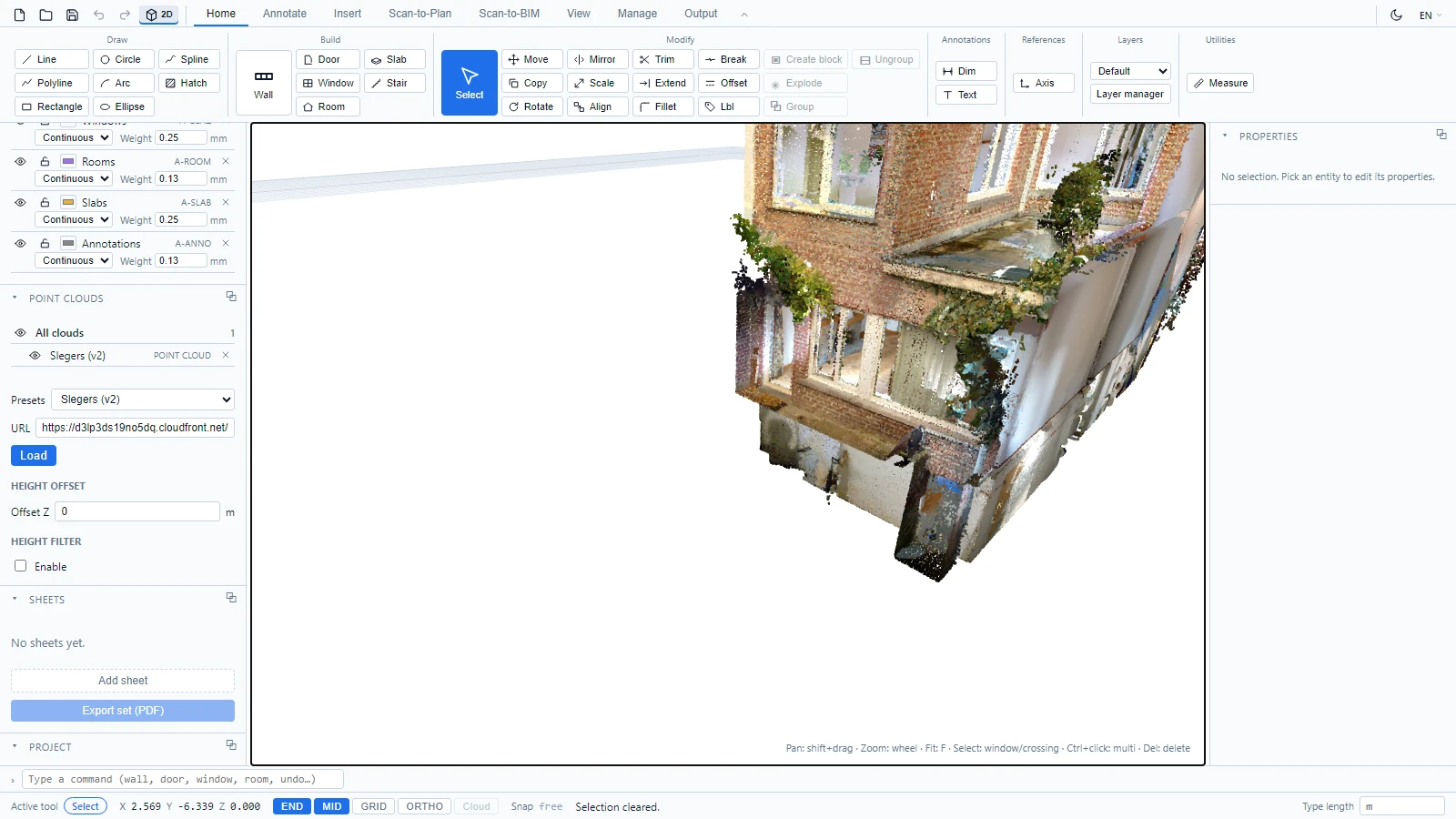

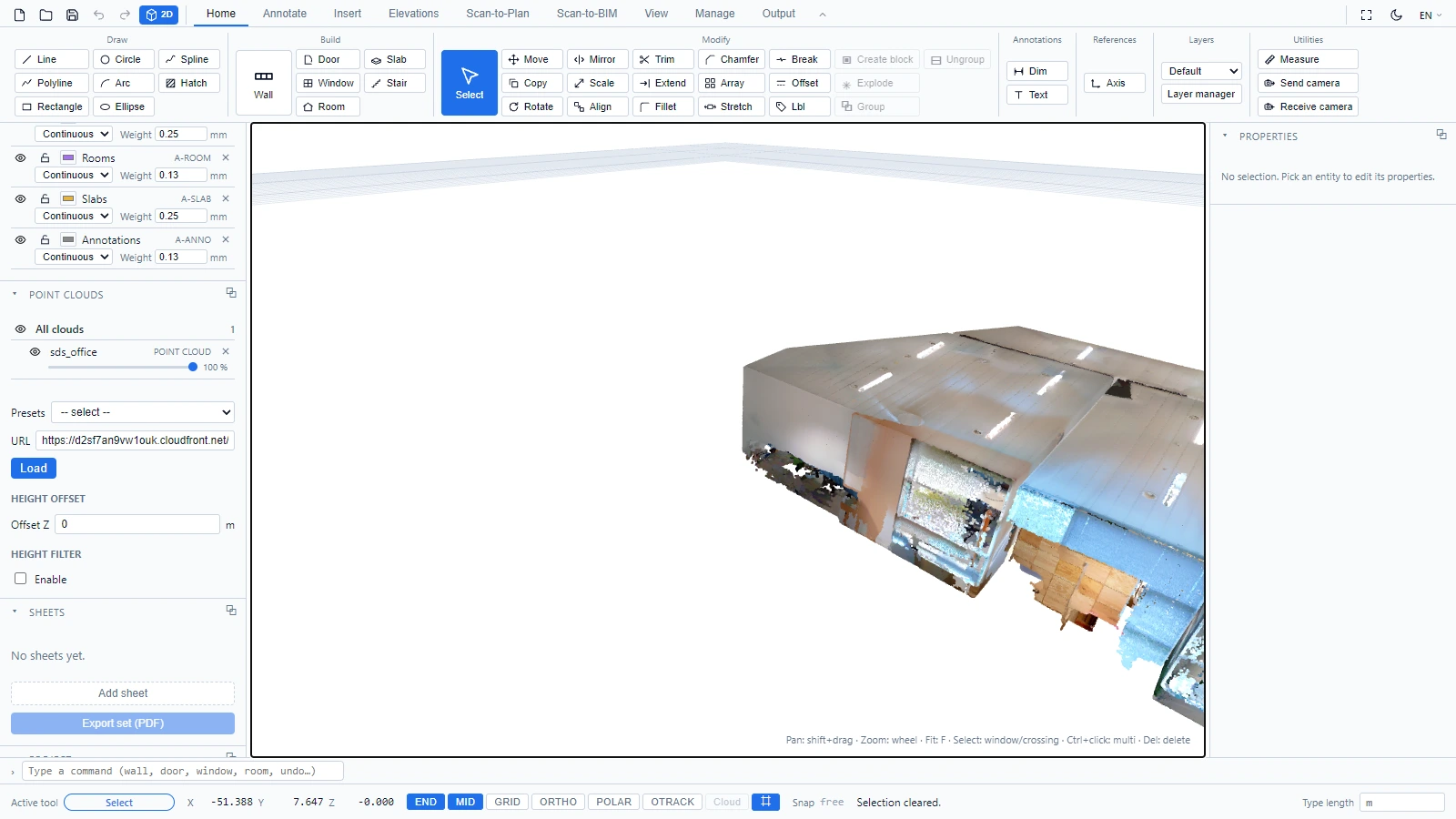

구름은 두 뷰 모두에 표시되며 평소의 탐색 방식을 사용합니다(2D 및 3D에서 탐색하기 참조).

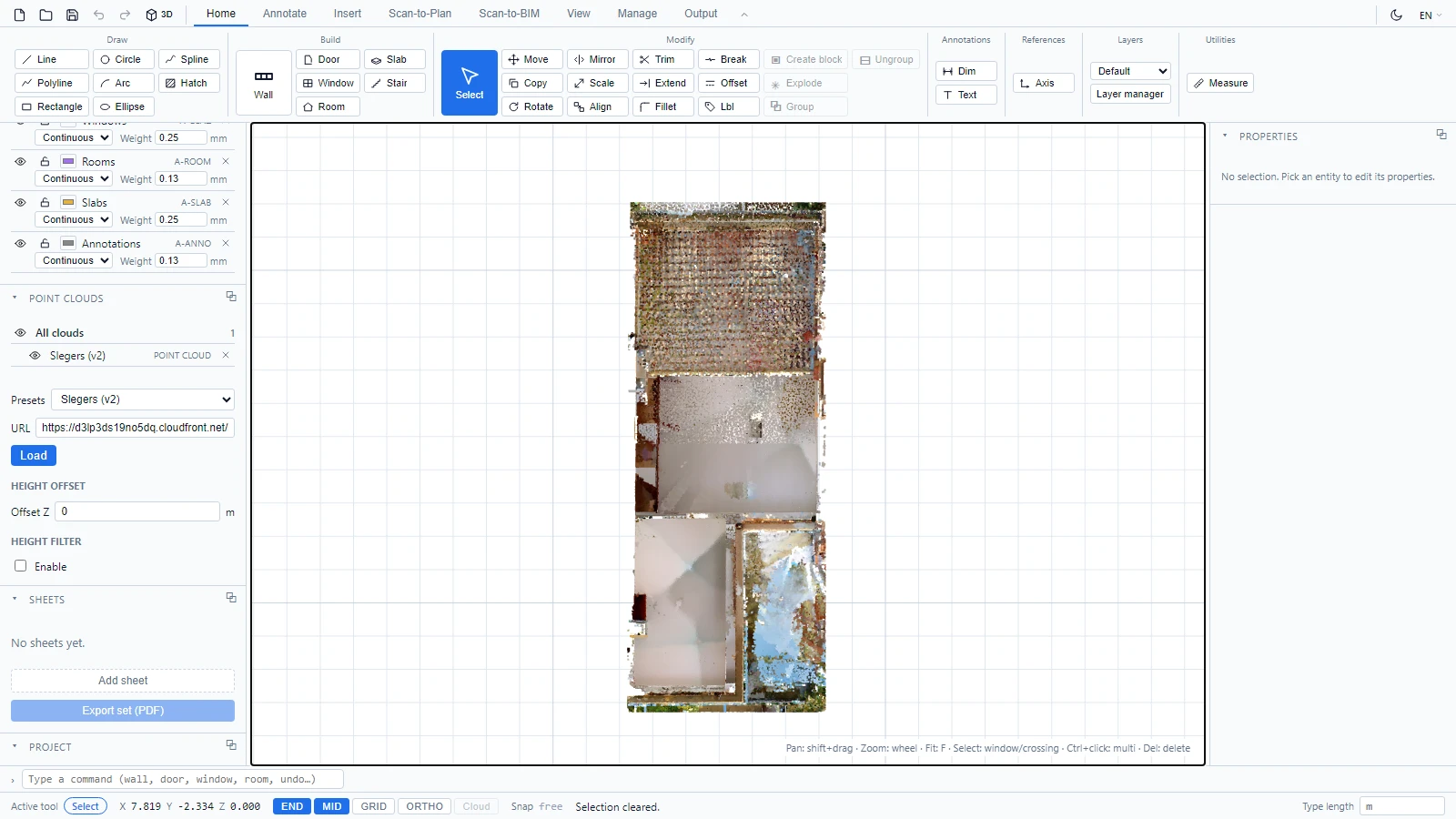

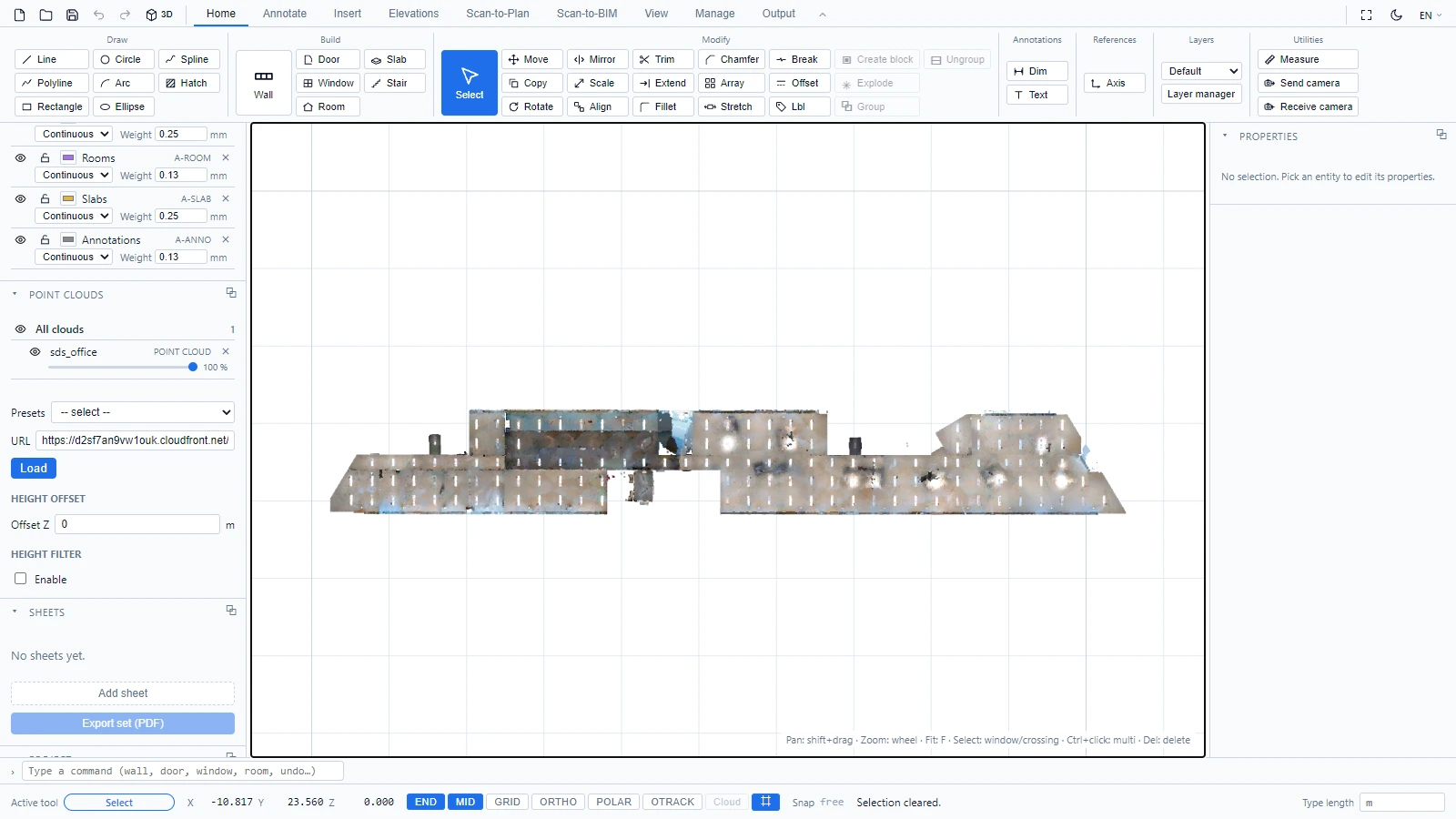

2D 뷰에서 위에서 내려다보면 스캔은 이미 평면도처럼 읽힙니다.

표시 조정

스캔이 이상한 고도에 있거나 어수선할 때 패널의 두 컨트롤이 도움이 됩니다.

• 높이 오프셋: 구름 전체를 Z축을 따라 이동합니다. 스캔의 영점이 프로젝트의 영점과 맞지 않을 때 유용합니다.
• 높이 필터: 최소 높이와 최대 높이 사이의 점만 표시합니다.

실제 슬라이싱 작업에는 작업 단면을 사용하십시오(자르기 상자, 작업 단면, 구름 스냅 참조).
