도면층

ATIS.cad 도면층은 AutoCAD 사용자가 기대하는 방식으로 작동하며 업계 표준 이름을 사용합니다. 벽은 A-WALL, 문은 A-DOOR, 창은 A-GLAZ, 그리고 A-ROOM, A-SLAB, 주석은 A-ANNO입니다. 객체는 유형에 맞는 도면층에 배치되므로 신경 쓰기도 전에 체계가 잡혀 있습니다.

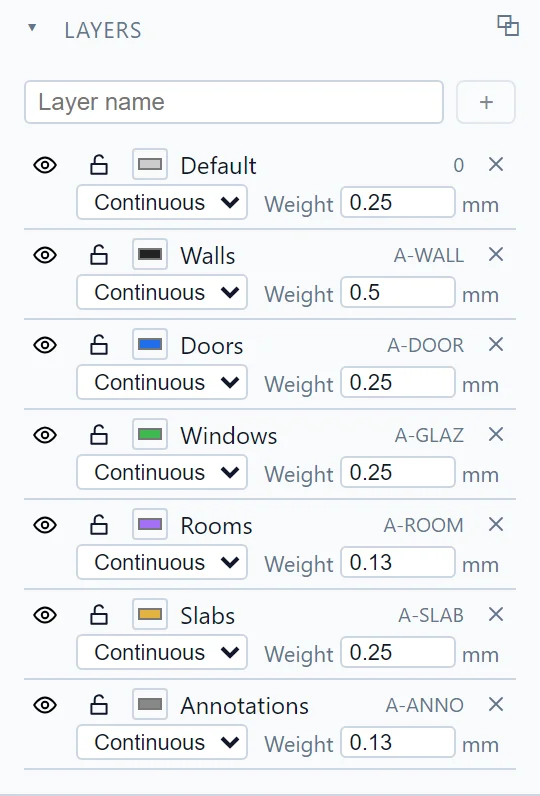

도면층 패널

각 행은 왼쪽부터 오른쪽으로 다음을 제공합니다.

• 눈: 도면층을 표시하거나 숨깁니다.
• 자물쇠: 도면층을 잠급니다. 잠긴 도면층은 계속 표시되지만 그 객체는 선택할 수 없습니다. 잠긴 벽을 클릭하면 대신 그 아래에 있는 것, 예를 들어 방이 선택됩니다.
• 색상 견본, 선종류, 밀리미터 단위의 선가중치.
• x는 도면층을 삭제합니다.

상단 필드에 이름을 입력하고 **+**를 클릭하여 도면층을 만듭니다. 새 스케치 형상을 위한 현재 도면층은 홈 > 도면층에서 이 패널을 표시하거나 숨기는 도면층 관리자 버튼 옆에서 선택합니다.

실용적인 예

문 도면층을 숨기면 모델을 건드리지 않고도 벽 개구부를 포함한 모든 문이 사라집니다.

일반적인 용도는 다음과 같습니다. 벽을 다시 작업하는 동안 주석 도면층을 동결하거나, 가져온 참조 선작업을 잠가서 잡히지 않게 하면서 위에 따라 그리거나, 평면도에 속하지 않는 것을 숨겨 인쇄를 준비합니다.
