측정과 참조 축

측정

치수 개체가 아니라 숫자만 필요할 때 사용합니다.

1. 홈 > 유틸리티에서 측정을 클릭합니다(또는 measure나 AutoCAD 코드 di를 입력합니다).
2. 측정하려는 대상을 따라 점을 클릭합니다.

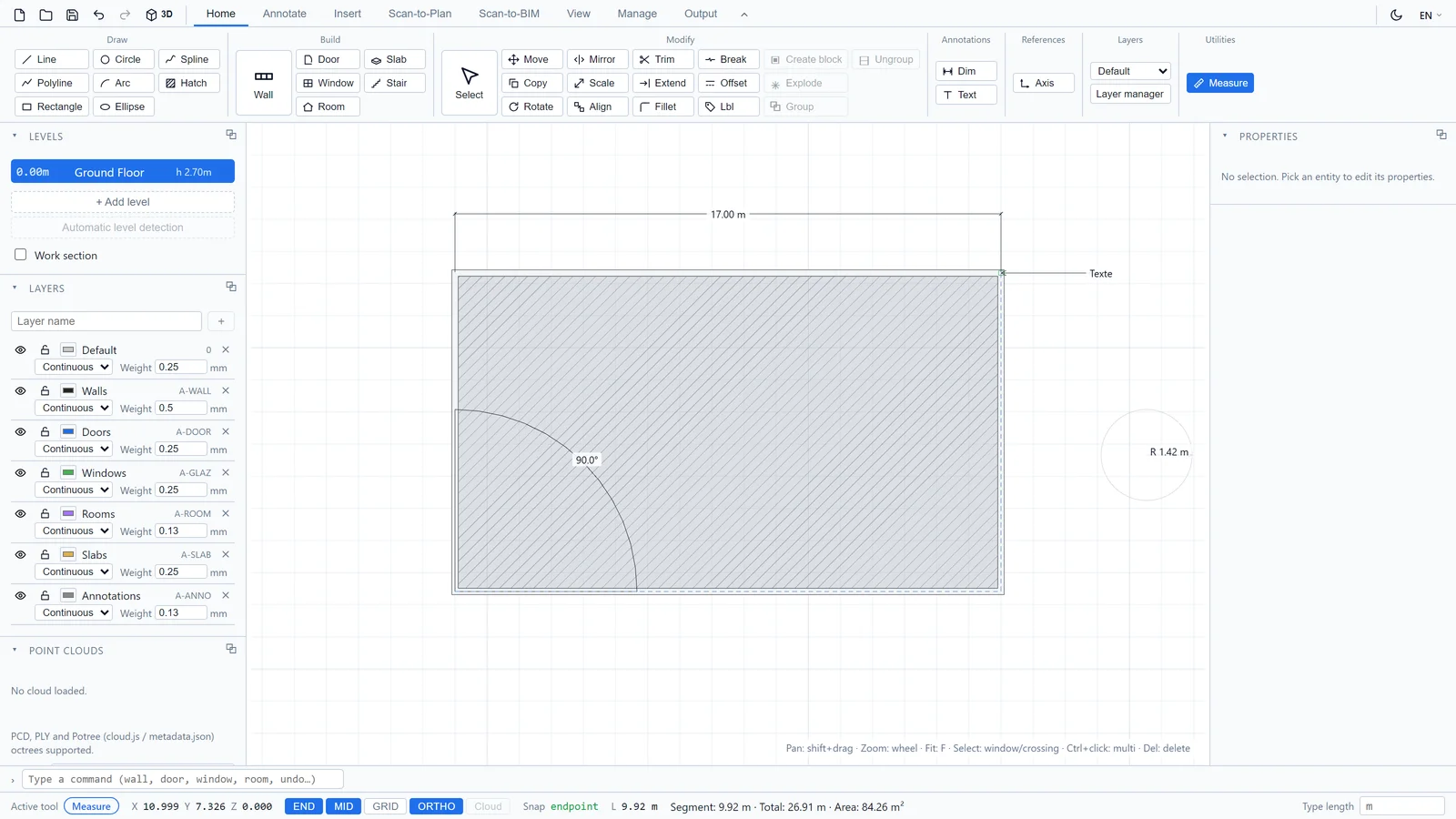

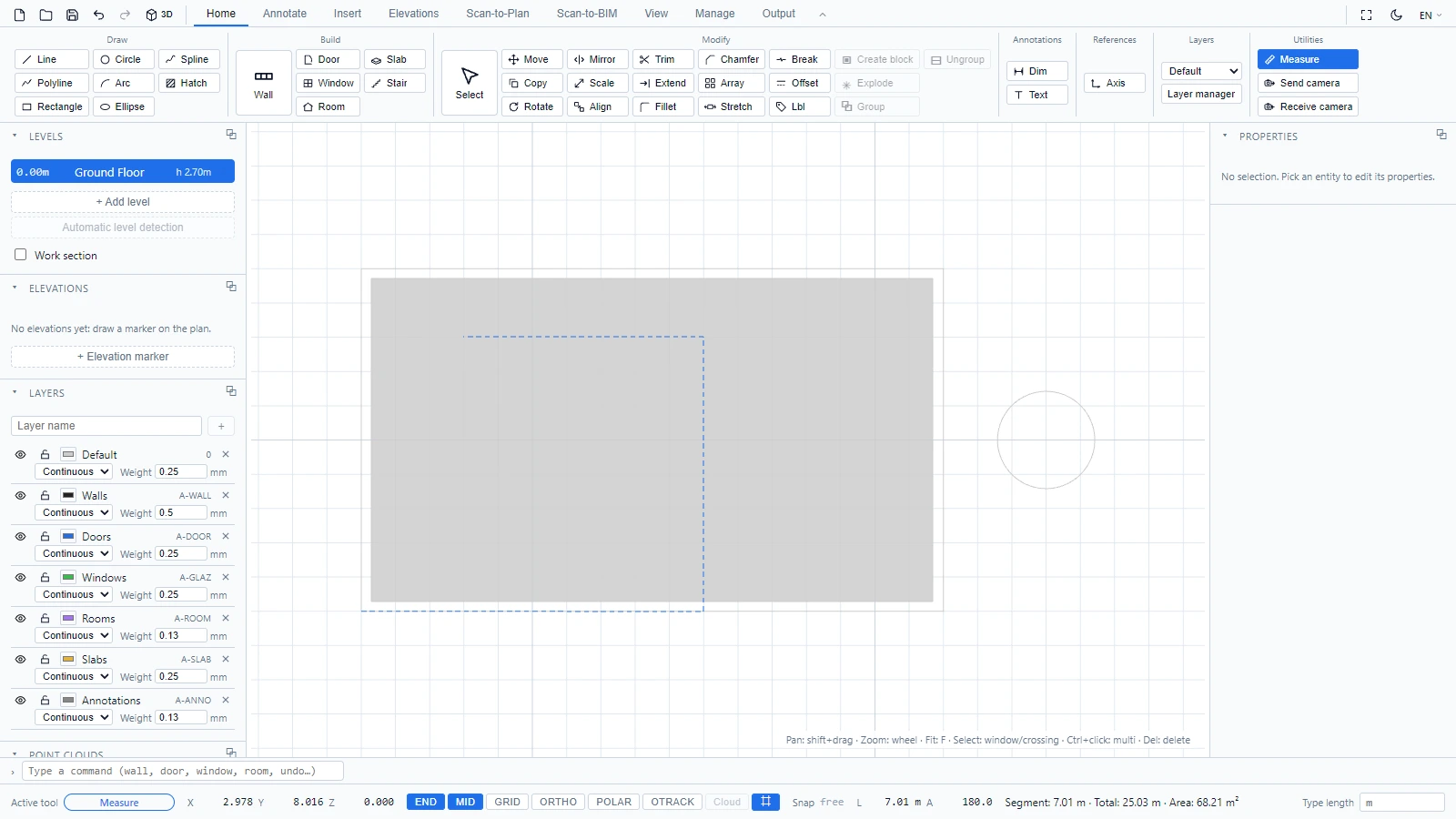

상태 표시줄이 실시간으로 값을 표시합니다. 현재 세그먼트 길이, 합계, 그리고 점이 3개 이상이 되면 둘러싸인 면적을 보여줍니다. 마우스 오른쪽 버튼 클릭 또는 Escape로 측정을 재설정합니다. 도면에는 아무것도 추가되지 않습니다.

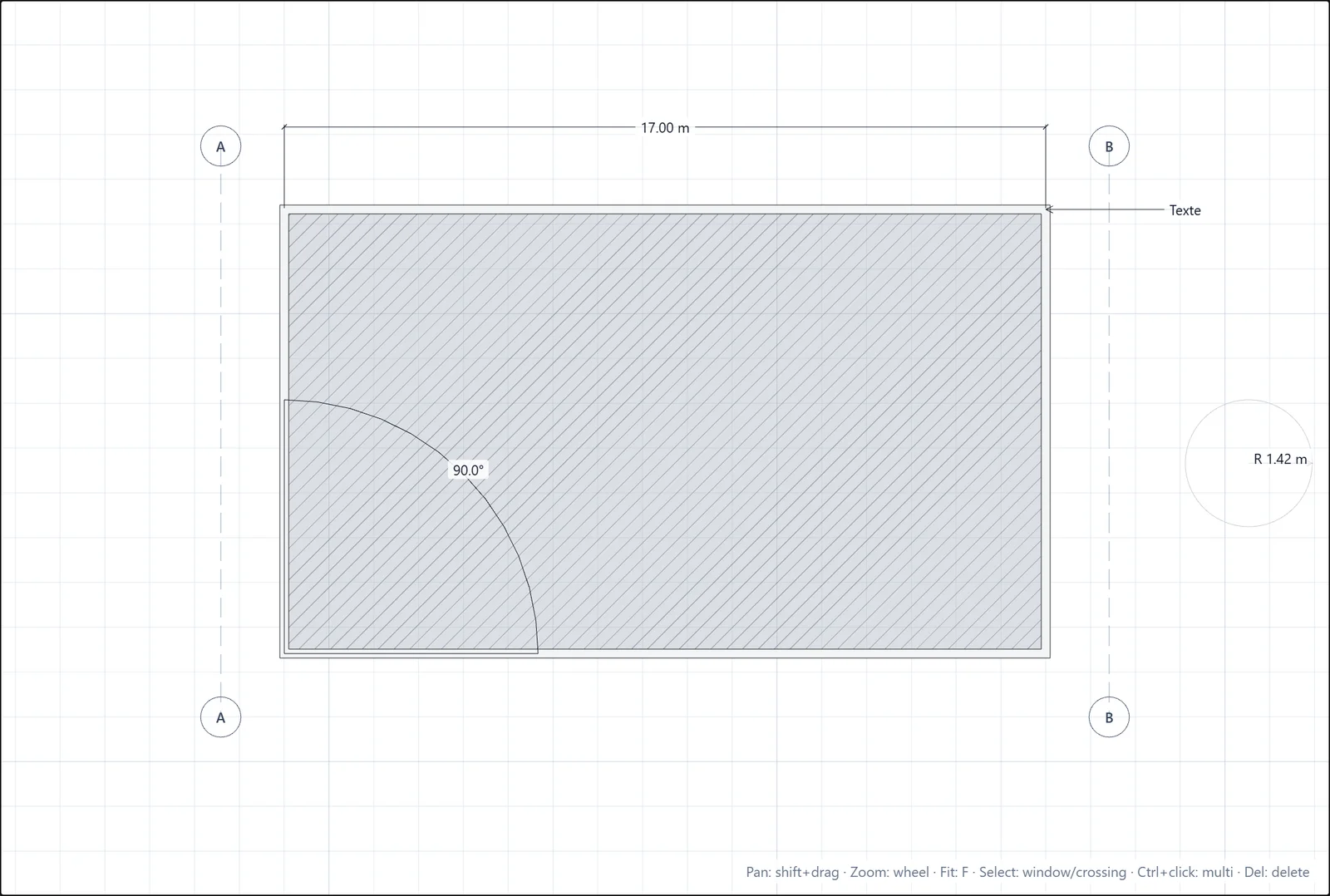

참조 축

축은 시공 도면의 문자가 붙은 참조선입니다. 홈 > 참조에서:

1. 축을 클릭합니다.
2. 축의 양 끝점을 클릭합니다.

각 축에는 문자가 자동으로 부여되며(축 A, 축 B...) 양쪽 끝의 말풍선에 표시됩니다.
