치수

모든 치수 도구는 주석 탭에 있습니다(가장 많이 쓰이는 도구는 홈 > 주석에도 함께 표시됩니다).

선형 치수

1. 치수(단축키 H)를 클릭하거나 dim을 입력합니다.
2. 첫 번째 점을 클릭한 다음 두 번째 점을 클릭합니다. END와 MID 스냅을 사용하면 정확한 벽 치수를 얻을 수 있습니다.

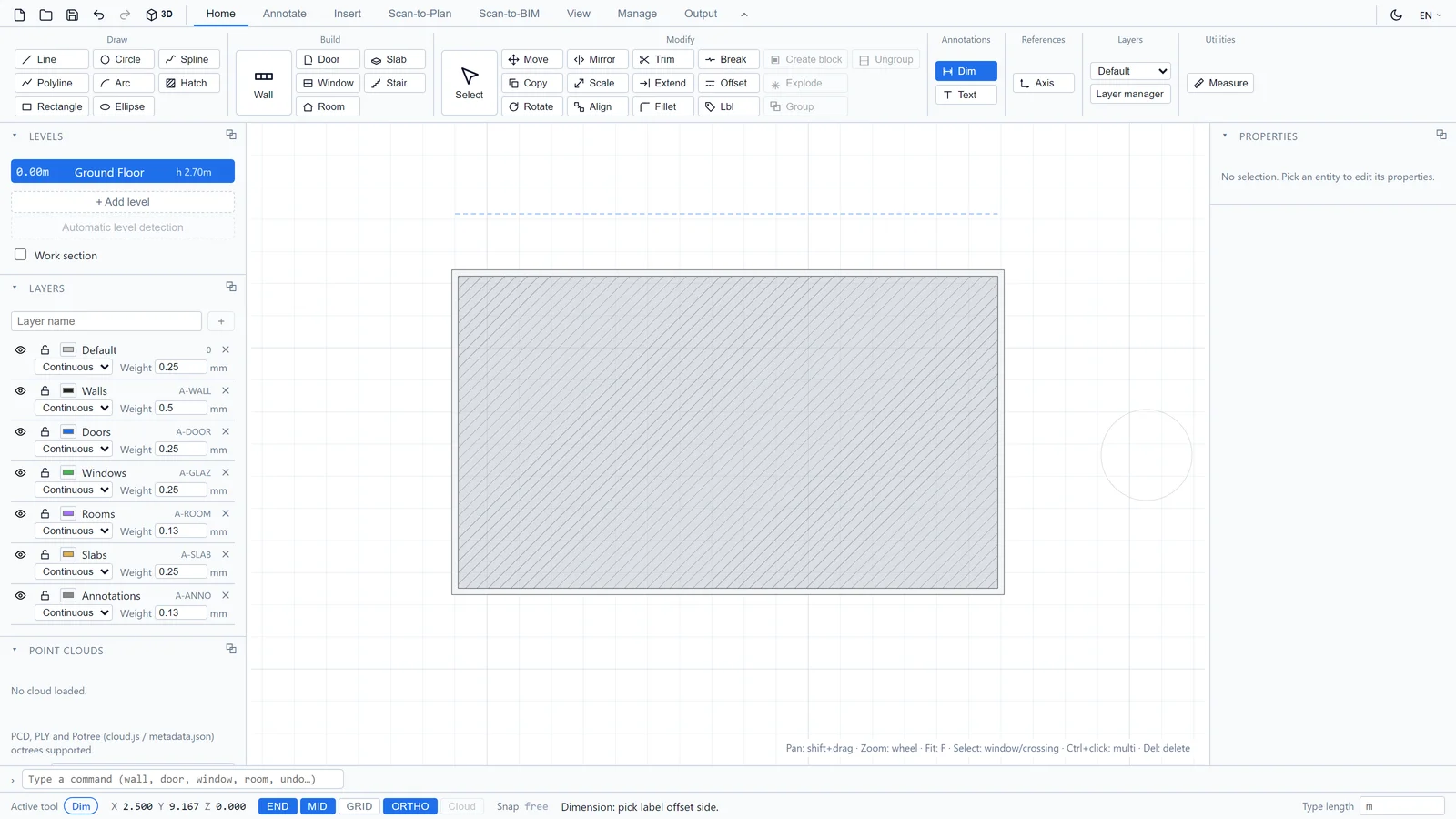

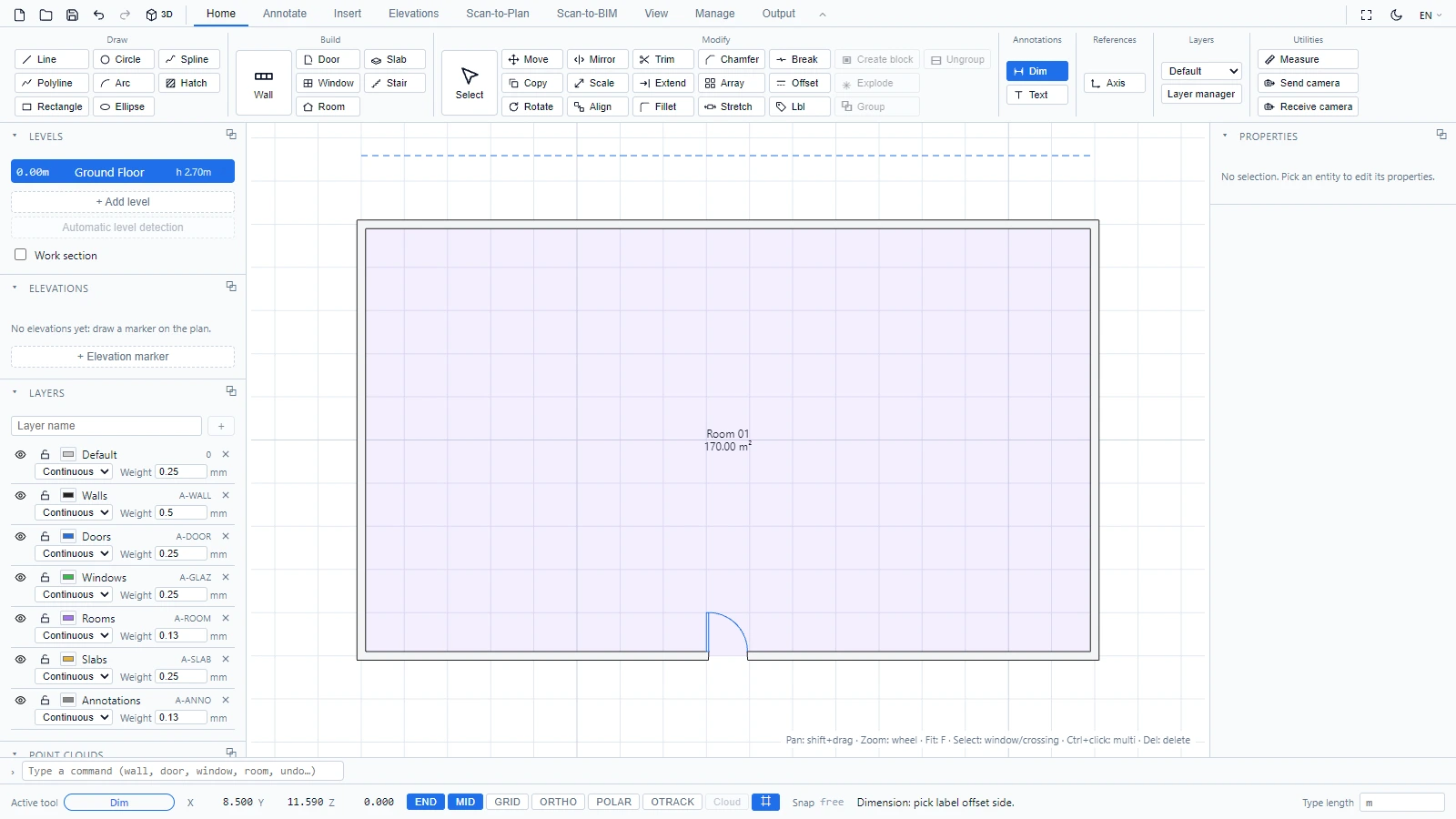

3. 커서를 움직여 치수선의 방향을 선택하고 클릭하여 배치합니다.

이 도구는 연속됩니다. 각 치수를 마친 후 다음 치수의 첫 번째 점을 기다립니다. Escape로 중지합니다.

• 연속은 이전 치수가 끝난 지점에서 다음 치수를 시작하여 정렬된 치수열을 만듭니다.
• 기준선은 동일한 첫 번째 점을 공유하는 치수를 쌓아 올립니다.

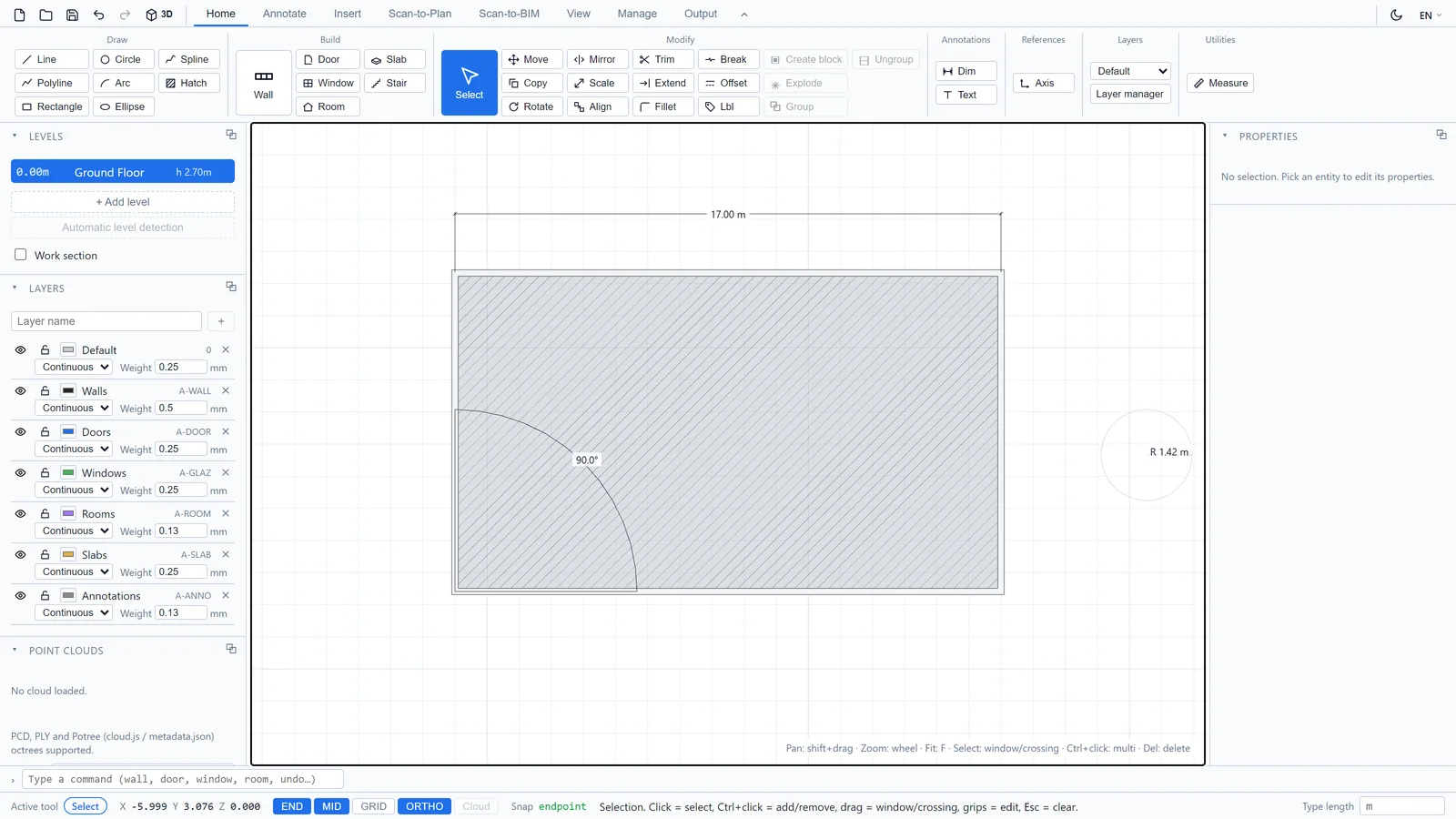

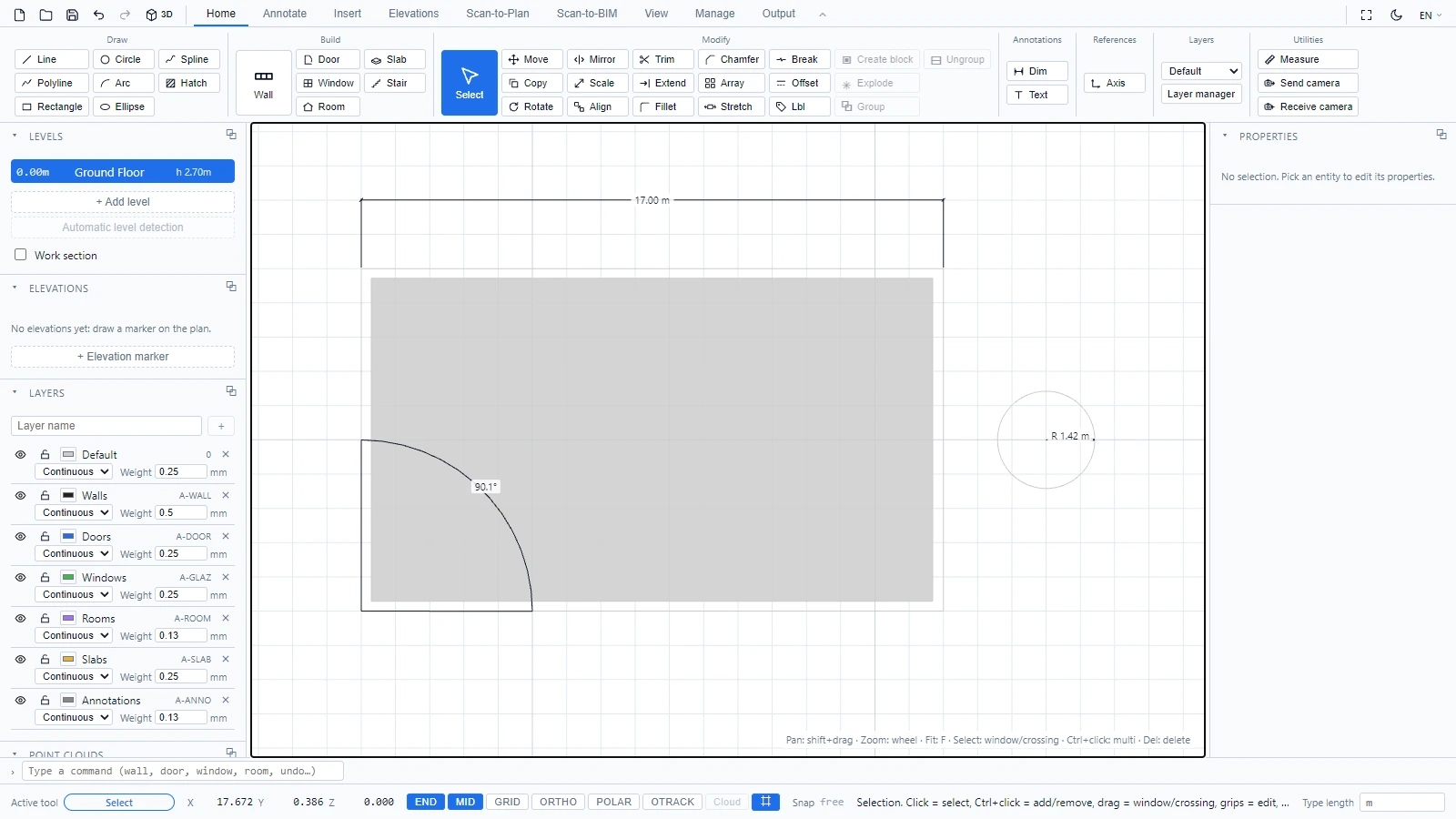

반지름, 지름, 각도

• 반지름과 지름: 원을 한 번 클릭합니다.
• 각도: 각의 정점을 클릭한 다음 각 변의 점을 하나씩 클릭합니다.

치수는 실제 개체입니다. 다른 객체와 마찬가지로 선택하여 이동하거나 삭제할 수 있습니다. 치수는 주석 도면층(A-ANNO)에 놓이므로 주석 전체를 한 번의 클릭으로 켜고 끌 수 있습니다(도면층 참조).
