그룹과 블록
여러 객체가 하나로 묶여 있을 때(의자가 딸린 책상, 주방 가구, 반복되는 상세) 부품을 하나씩 다루지 마십시오. ATIS.cad는 두 가지 수준의 묶음 방식을 제공하며 둘 다 홈 > 수정에 있습니다.

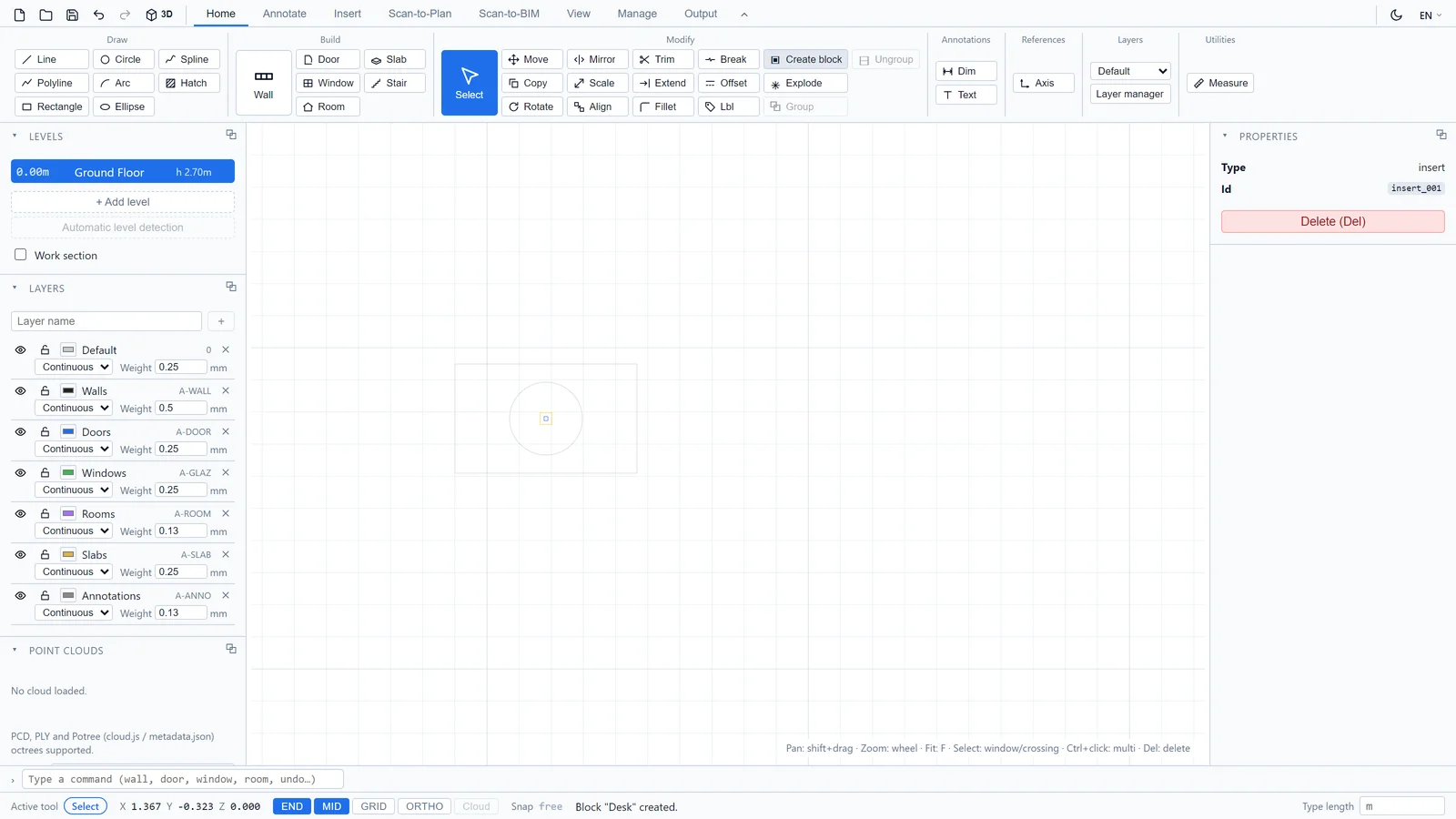

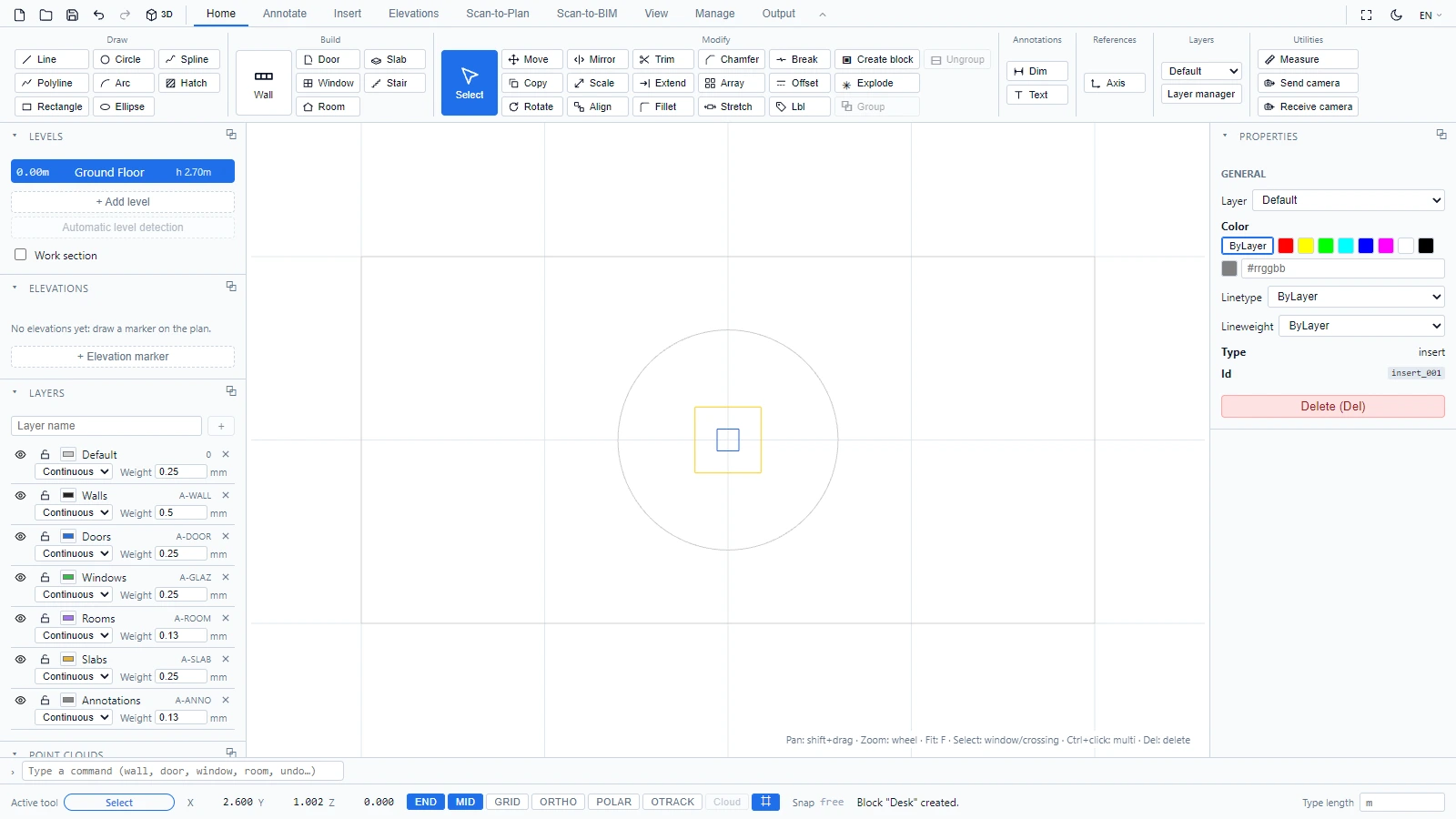

블록 작성
- 객체를 선택합니다(윈도우 선택이 가장 빠릅니다. 객체 선택 및 편집 참조).
- 블록 작성을 클릭하고 이름을 지정합니다.

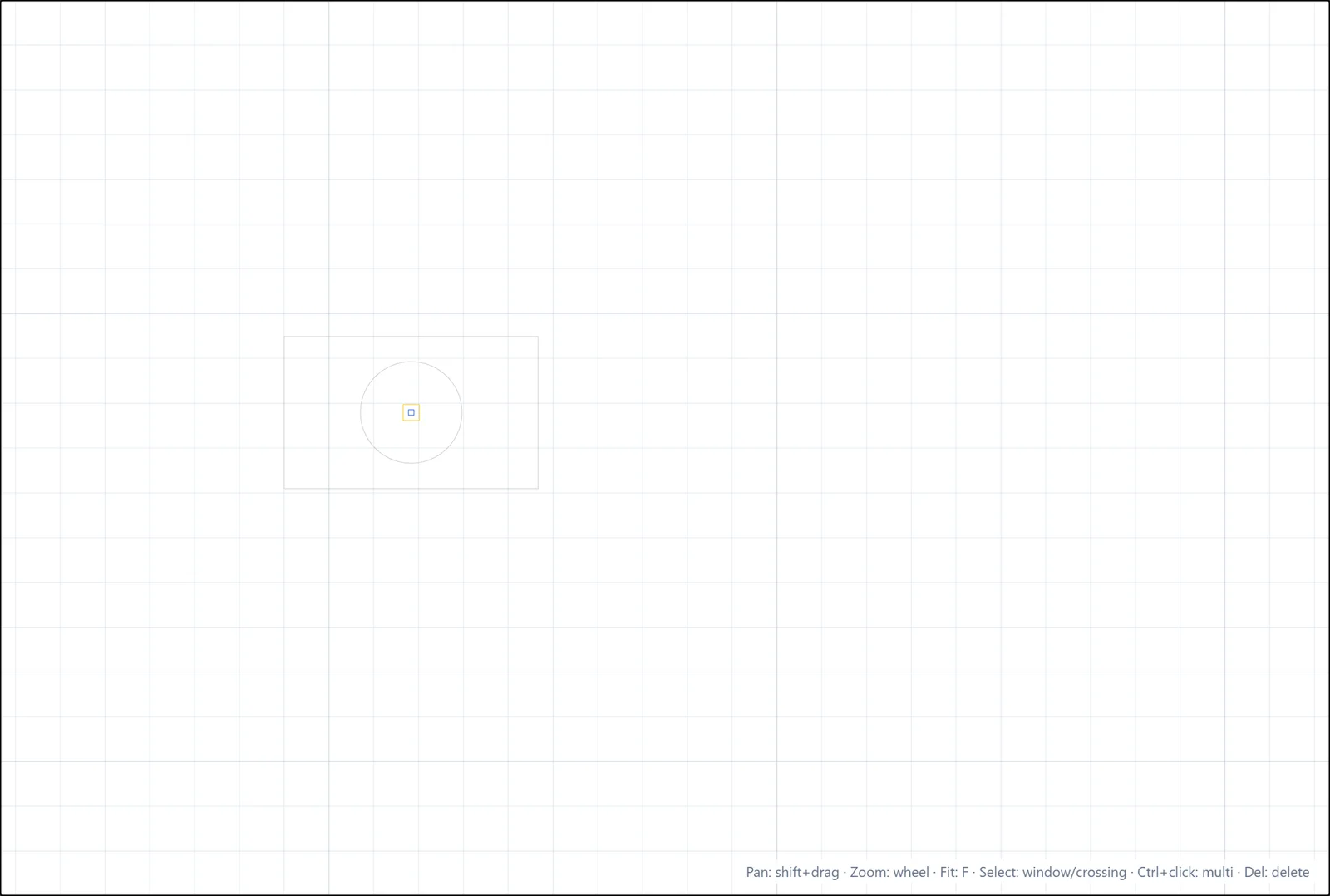

선택 항목이 하나의 블록 인스턴스가 됩니다. 하나의 단위로 선택, 이동, 복사되므로 가구와 반복 기호에 딱 맞습니다.

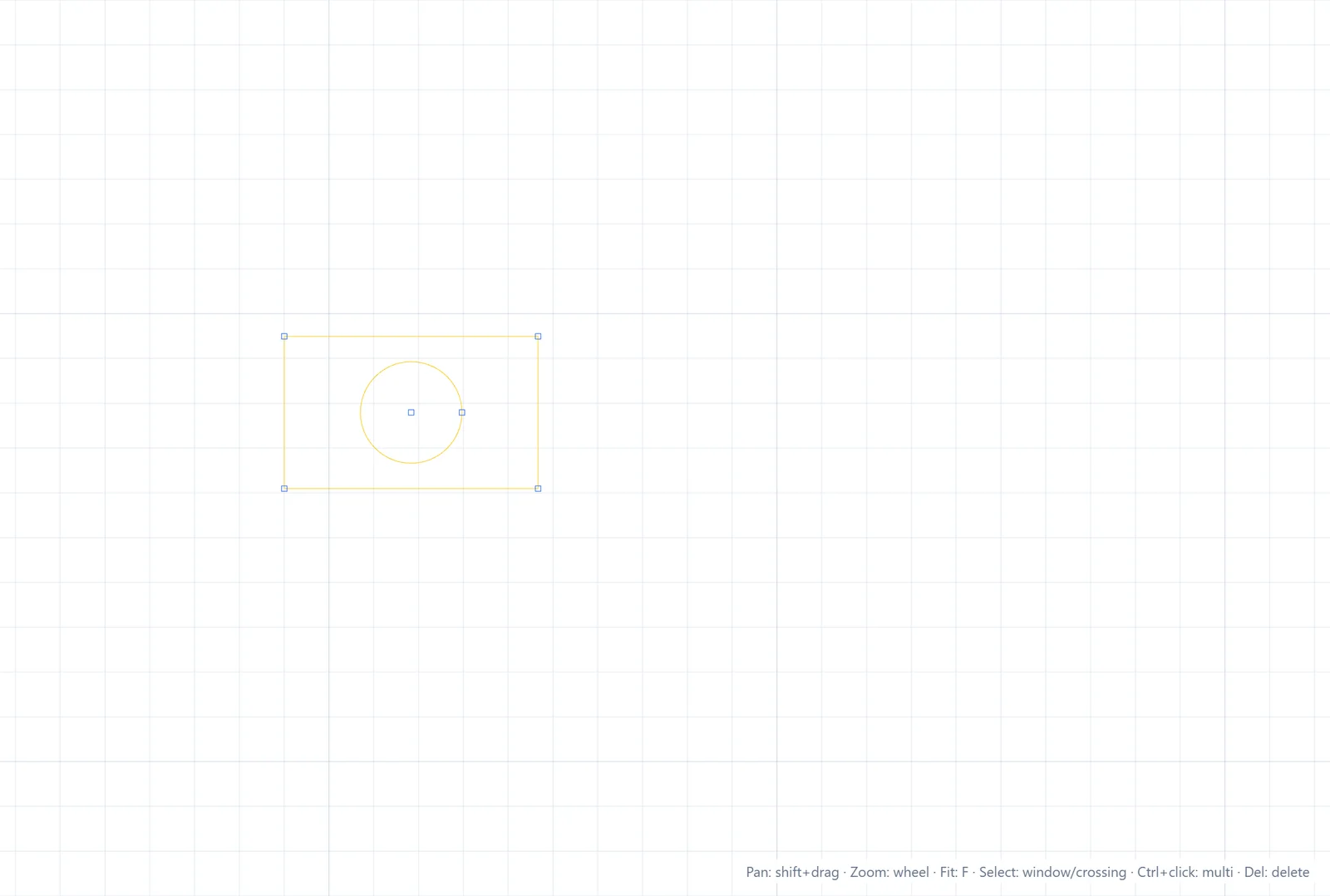

블록 분해
블록 인스턴스의 내부를 편집하려면 인스턴스를 선택하고 홈 > 수정에서 분해를 클릭합니다. 인스턴스가 구성 개체로 대체되며 상태 표시줄이 개수를 세어 줍니다. 예를 들어 "분해됨: 2개 개체 생성."과 같이 표시됩니다.
분해는 가져온 DWG 파일에서도 중요합니다. 일부 AutoCAD 객체는 손댈 수 없는 블록 인스턴스로 들어오며, 분해가 이를 여는 방법입니다.
그룹
그룹은 더 가벼운 연결입니다. 그룹화를 클릭하여 선택한 객체를 이름 아래에 묶고, 그룹 해제로 연결을 해제합니다. 블록과 달리 그룹은 재사용 가능한 정의를 만들지 않고 동반 객체를 함께 유지할 뿐입니다.
