2D 및 3D에서 탐색하기

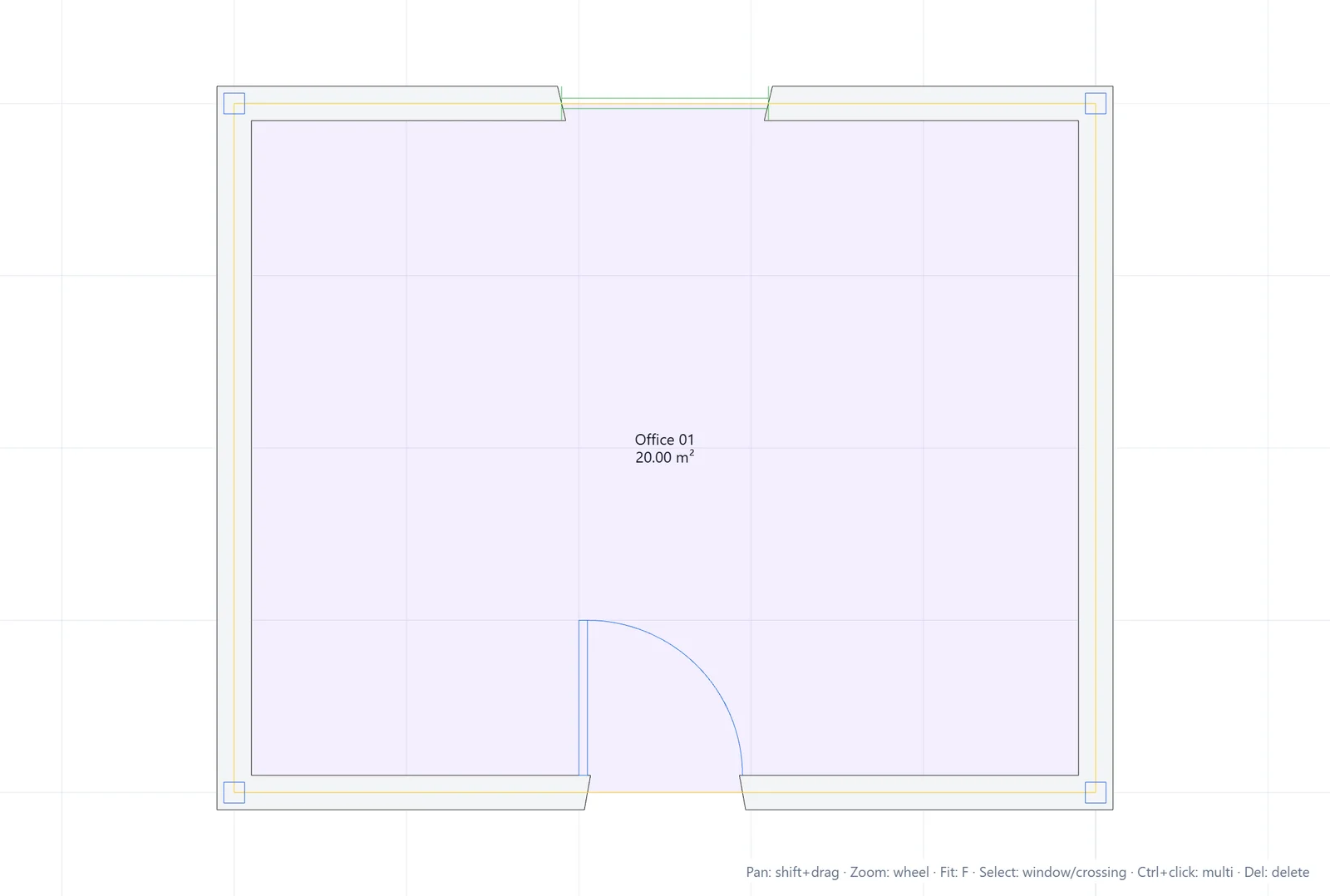

2D 평면 뷰

편집기는 2D 평면 뷰로 열립니다. 세 가지 동작이 모든 것을 처리합니다.

• 확대/축소: 마우스 휠을 굴립니다. 확대/축소는 커서를 중심으로 이루어집니다.
• 초점 이동: Shift를 누른 채 끕니다.
• 범위: F를 눌러 도면 전체를 화면에 맞춥니다(뷰 탭의 범위로도 사용 가능).

이 단축키에 대한 알림은 도면 영역 오른쪽 하단 모서리에 있습니다.

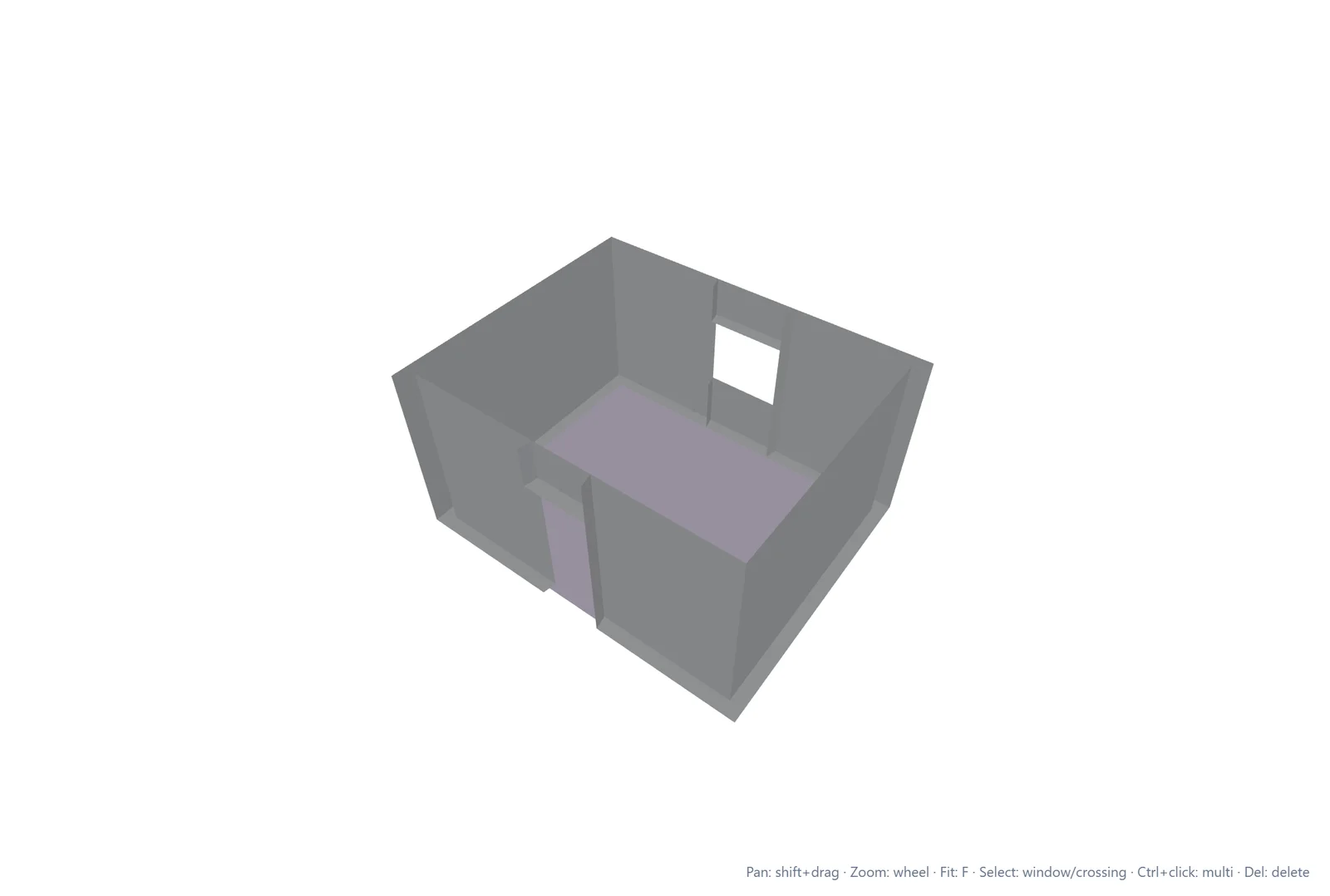

3D 뷰

신속 접근 도구막대 또는 뷰 > 탐색에서 3D 버튼을 클릭합니다. 평면도가 객체 데이터에서 3차원으로 재구성됩니다. 벽이 실제 높이로 솟아오르고 문과 창이 개구부를 뚫습니다.

• 궤도 회전: 마우스로 끕니다.
• 확대/축소: 휠을 굴립니다.
• 초점 이동: Shift를 누른 채 끕니다.

이제 2D로 표시되는 같은 버튼을 누르면 평면 뷰로 돌아옵니다. 2D 확대/축소와 위치가 유지됩니다.

커서 따라가기

하단의 상태 표시줄은 커서의 실시간 좌표(평면 뷰에서는 X와 Y, 3D에서는 Z 추가)를 표시합니다. 좌표는 프로젝트 단위(기본값은 미터)로 표시됩니다.
