ATIS.cad 시작하기

ATIS.cad란?​

ATIS.cad는 플랫폼에 내장된 CAD 편집기입니다. 전적으로 브라우저에서 실행되며 설치할 것이 없습니다. 다음과 같은 작업에 사용할 수 있습니다.

  • 실제 건축 객체(벽, 문, 창, 방, 바닥, 계단)로 건축 평면도를 그립니다. 각 객체는 자체 시공 데이터(두께, 높이, 재료)를 담고 있으므로 동일한 평면도가 2D와 3D에서 모두 작동합니다.
  • AutoCAD DWG 및 DXF 파일을 가져오고 편집하고 다시 내보냅니다.
  • 이미지나 PDF 밑그림을 배치하고 그 위에 따라 그립니다.
  • 점 구름을 불러오고 스캔에서 평면도를 생성합니다(Scan-to-Plan 및 Scan-to-BIM, 구독에 따라 사용 가능 여부가 달라집니다).
  • 작업물을 PDF, DXF, DWG 또는 IFC로 내보냅니다.

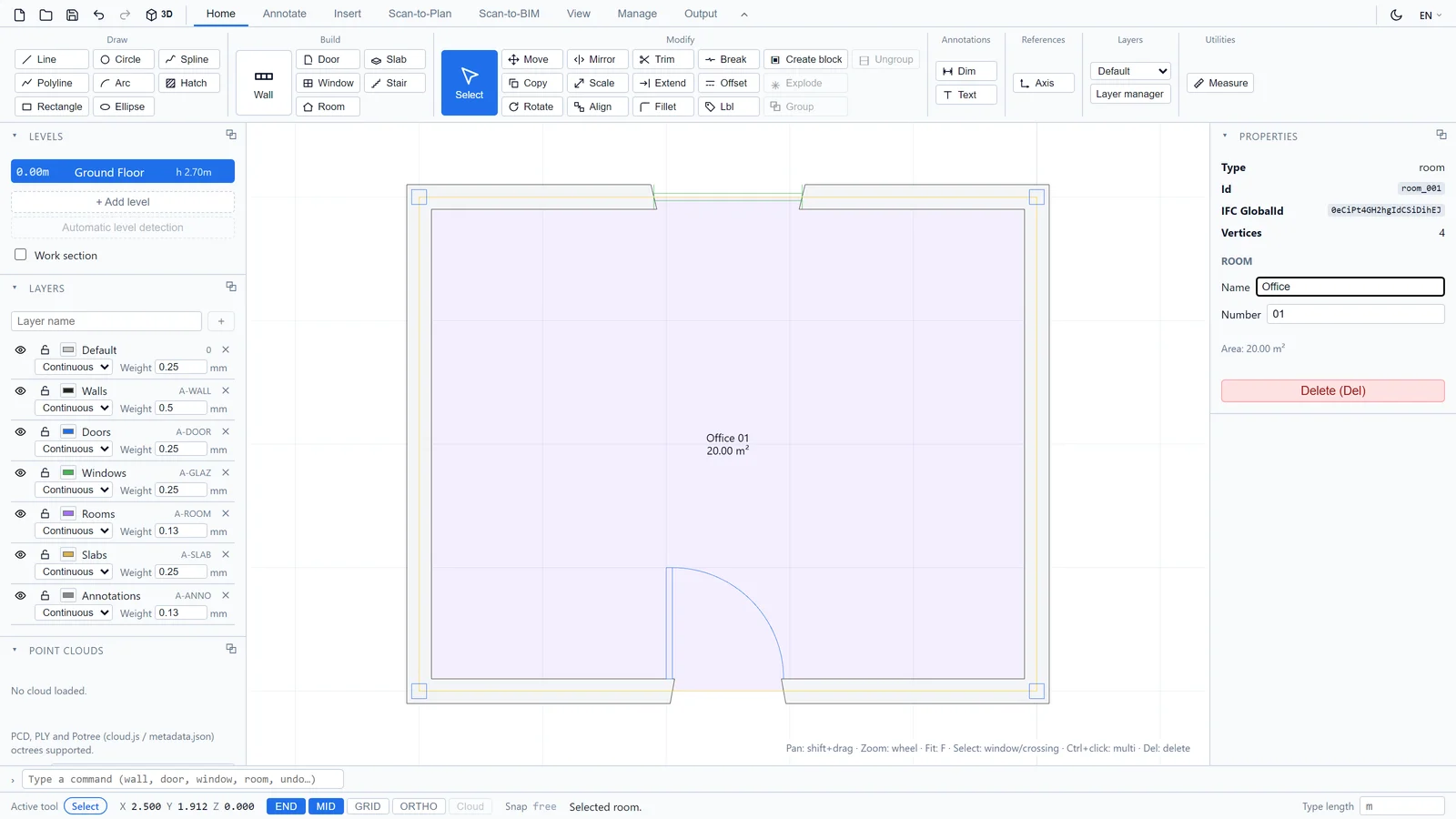

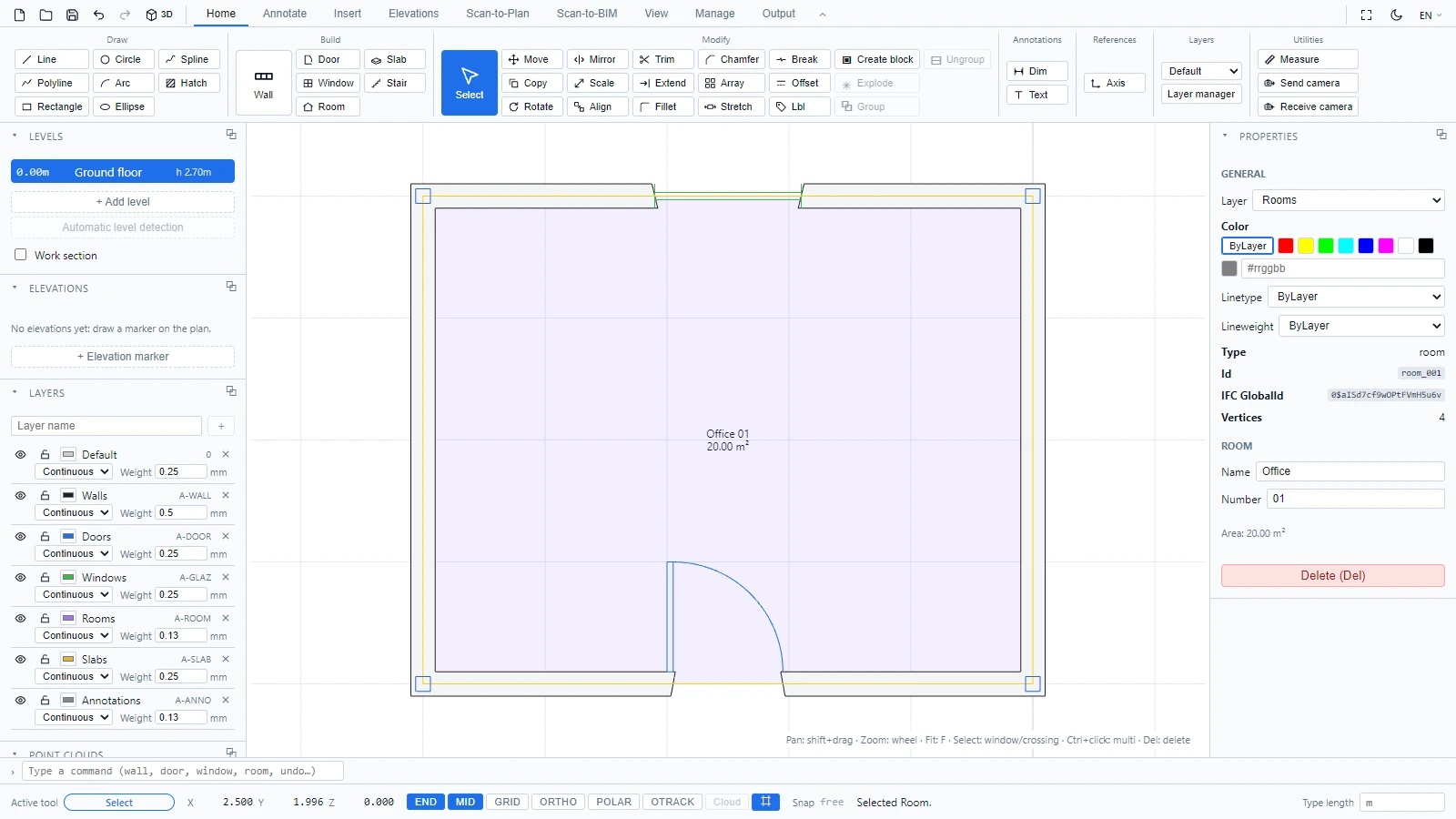

소규모 사무실 평면도가 열린 ATIS.cad 편집기

간단한 둘러보기​

화면은 다섯 개의 영역으로 구성되어 있습니다.

  1. 상단의 리본은 모든 도구를 탭(홈, 주석, 삽입, 뷰, 관리, 출력)으로 묶습니다.
  2. 중앙의 도면 영역은 그리고 선택하는 공간입니다.
  3. 왼쪽 패널은 레벨, 도면층, 점 구름을 관리합니다.
  4. 오른쪽의 특성 패널은 선택한 객체의 매개변수를 표시합니다.
  5. 하단의 명령행과 상태 표시줄에서 명령을 입력하고 좌표, 스냅 모드, 도구 메시지를 확인할 수 있습니다.

각 영역은 ATIS.cad 인터페이스에서 자세히 설명합니다.

첫 벽 그리기​

  1. 홈 탭의 빌드 그룹에서 벽을 클릭합니다.
  2. 도면 영역을 클릭하여 각 벽의 끝점을 배치합니다. 벽 미리보기가 커서를 따라갑니다.
  3. Escape를 눌러 마칩니다.
  4. 문을 추가합니다. 같은 그룹에서 문을 클릭한 다음 벽 세그먼트를 클릭합니다.
  5. 윤곽을 닫으면 편집기가 방을 감지할 수 있습니다. 방을 클릭한 다음 닫힌 영역 안쪽을 클릭합니다. 방 레이블에 이름과 면적이 표시됩니다.

리본을 클릭하는 대신 명령을 입력할 수도 있습니다. 하단의 명령행에 wall, door 또는 room을 입력하고 Enter를 누릅니다.

3D로 보기​

신속 접근 도구막대(왼쪽 상단)의 3D 버튼을 클릭합니다. 벽이 실제 높이와 두께로 돌출되며, 문과 창을 위한 개구부가 뚫립니다.

3D 뷰의 동일한 평면도

같은 버튼(이제 2D로 표시됨)을 클릭하면 평면 뷰로 돌아옵니다. 두 뷰의 탐색 동작은 2D 및 3D에서 탐색하기에서 다룹니다.

다음 단계​

질문이 있거나 추가 정보가 필요하시면 기술팀에 문의해 주십시오.
