슬라이스 평면

섹션 평면 도구를 사용하면 포인트 클라우드의 일부를 슬라이스로 표시할 수 있으며, 이는 수평 또는 수직일 수 있습니다. 위치와 두께를 조절할 수 있어 요구사항에 맞게 시각화를 사용자화할 수 있습니다.

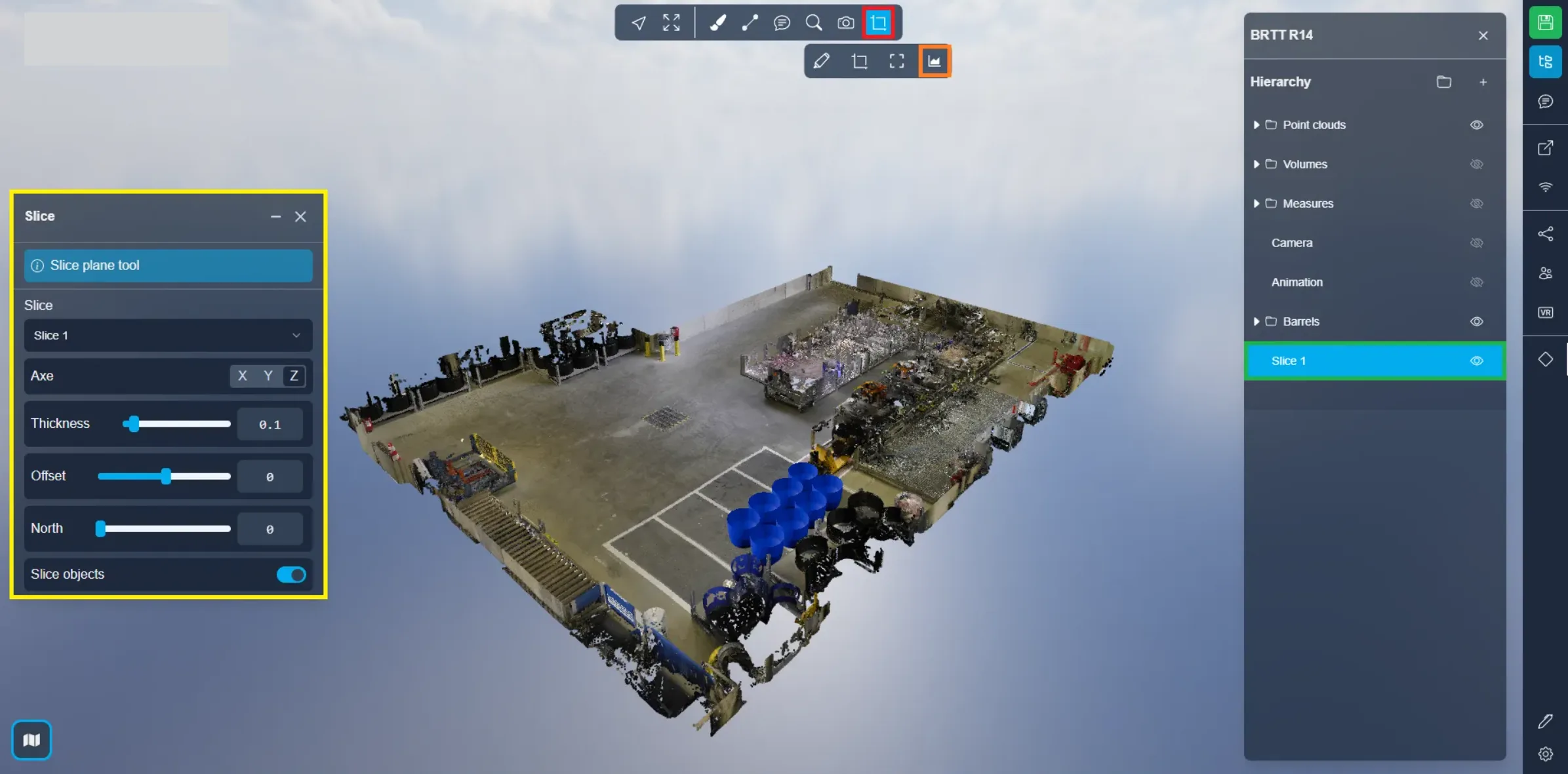

슬라이스 평면을 생성하려면 클리핑 박스 메뉴로 이동하여 마지막 옵션을 선택하십시오. 또는 슬라이스가 생성된 후 프로젝트 메뉴에서 이 기능에 액세스할 수 있습니다.

각 축을 사용할 때의 효과를 살펴보겠습니다.

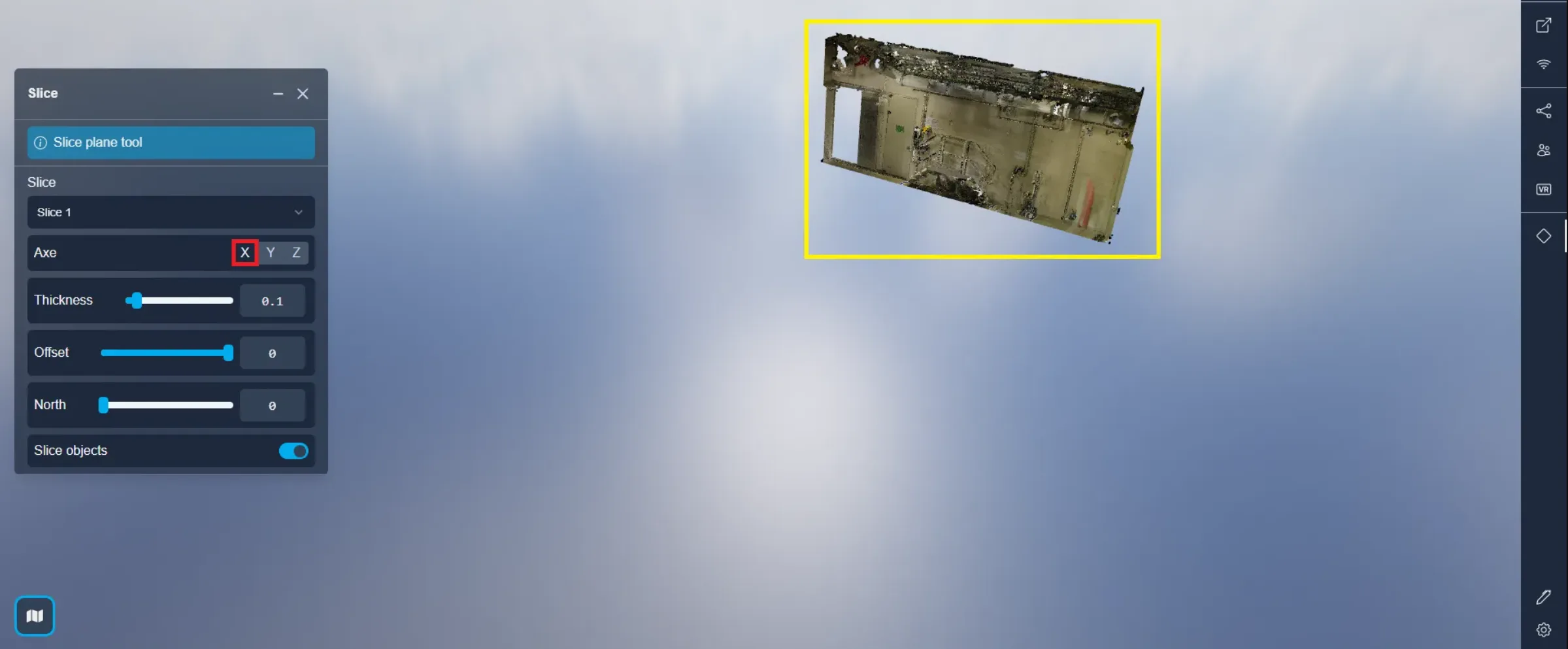

X축은 프로젝트를 서쪽/동쪽 축을 따라 수직으로 자릅니다.

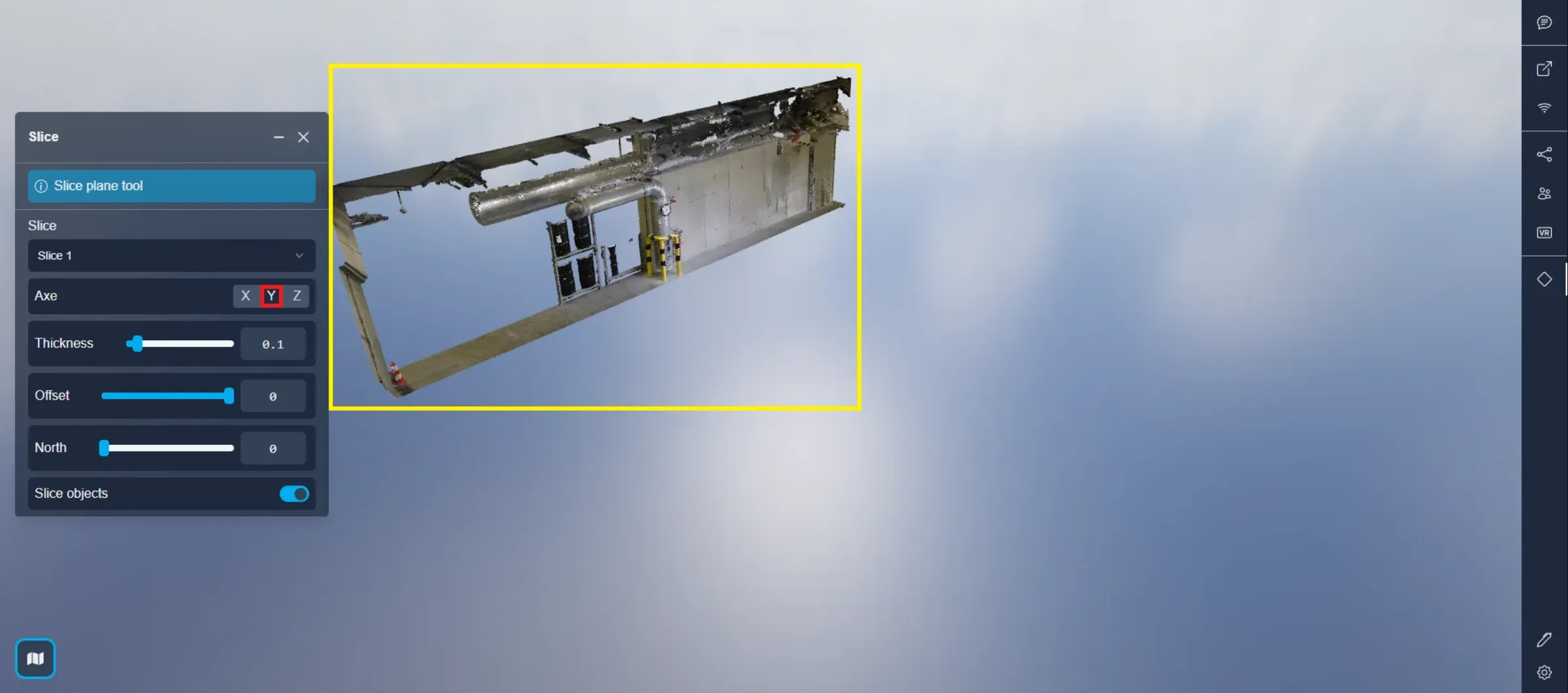

Y축은 프로젝트를 북쪽/남쪽 축을 따라 수직으로 자릅니다.

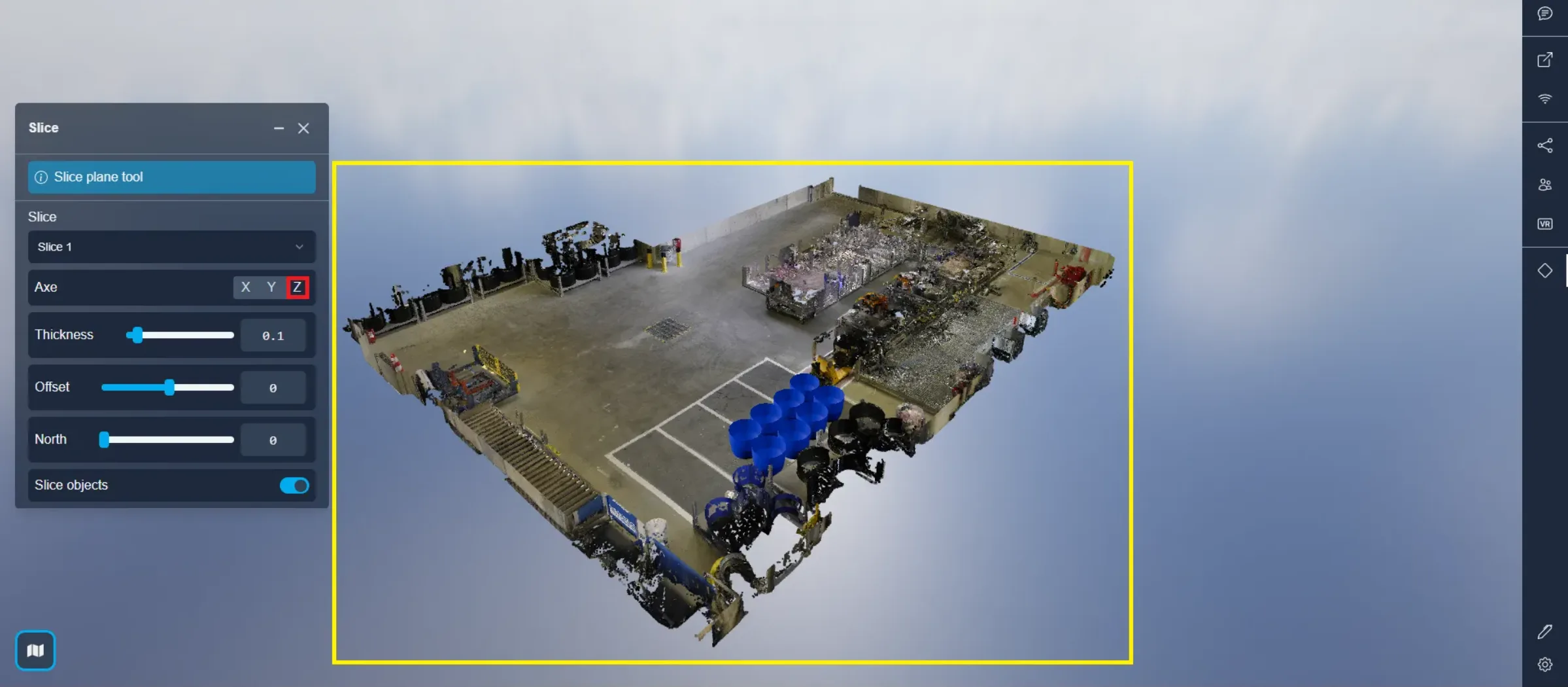

Z축은 프로젝트를 수평으로 자릅니다.

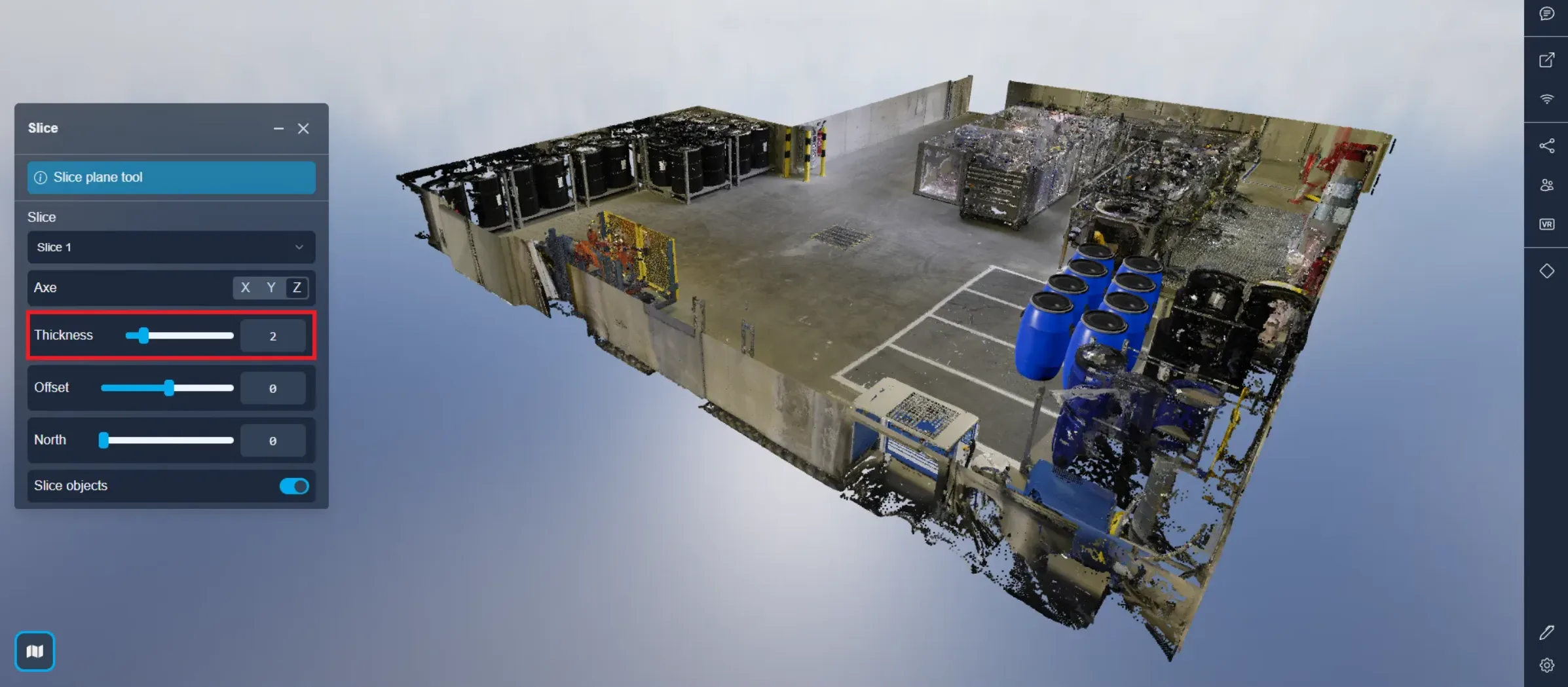

첫 번째 슬라이더를 사용하면 슬라이스의 두께를 선택할 수 있습니다.

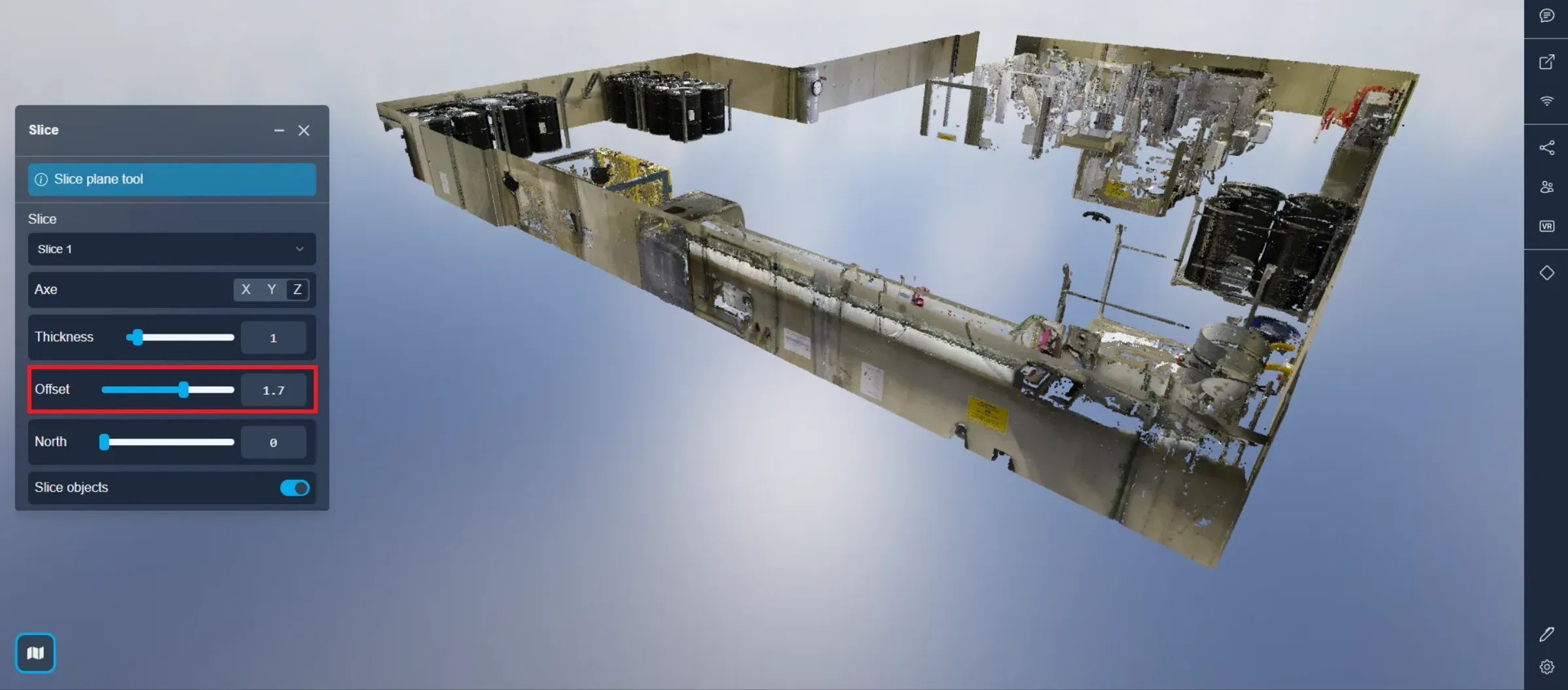

오프셋은 슬라이스의 위치를 조정할 수 있습니다. 이 맥락에서 Z축이 선택된 상태에서 0 값은 지면 수준에 해당합니다.

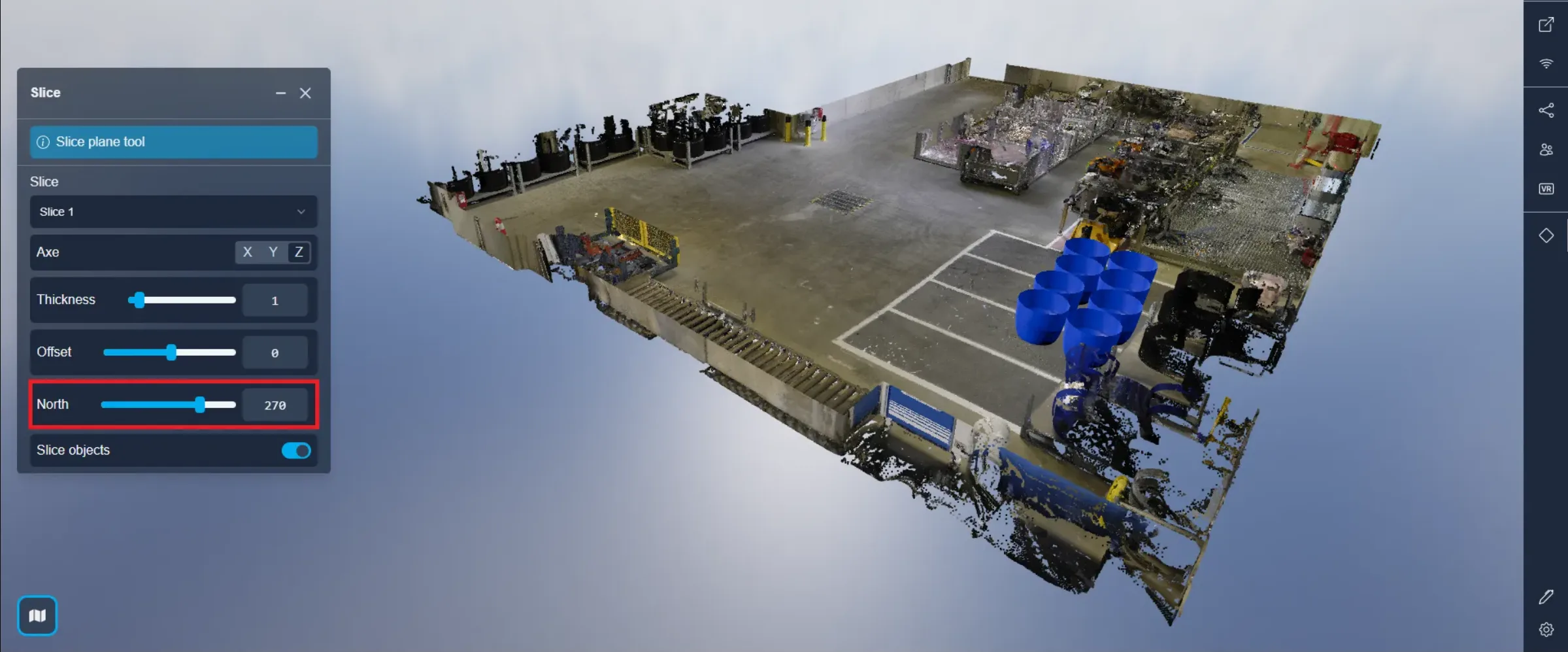

X와 Y 축을 건물의 선과 정렬하려면 프로젝트의 북쪽 방향을 조정할 수 있습니다.

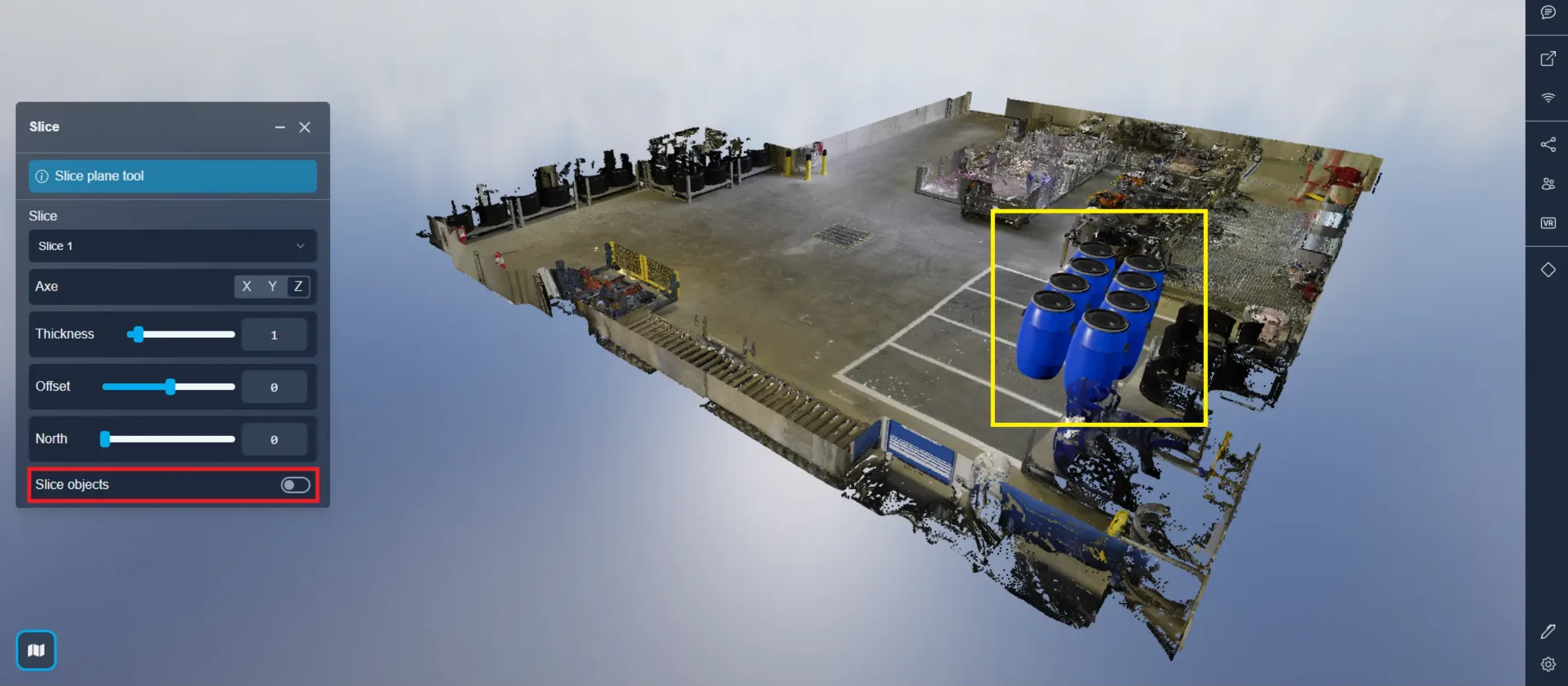

마지막 옵션에서는 슬라이스 계획을 사용할 때 3D 및 2D 객체를 포함할지, 아니면 포인트 클라우드만을 슬라이스할지를 선택할 수 있습니다.

수출할 수 있는 수직 프로파일을 생성할 수 있으며, 이 기사를 참고하십시오.

문제가 발생하면 지원 팀이 도와드릴 준비가 되어 있습니다. 즐거운 탐색 되십시오!
