클리핑 박스

클리핑 박스 클리핑 박스를 생성하는 것은 세 가지 서로 다른 유형이 있습니다.

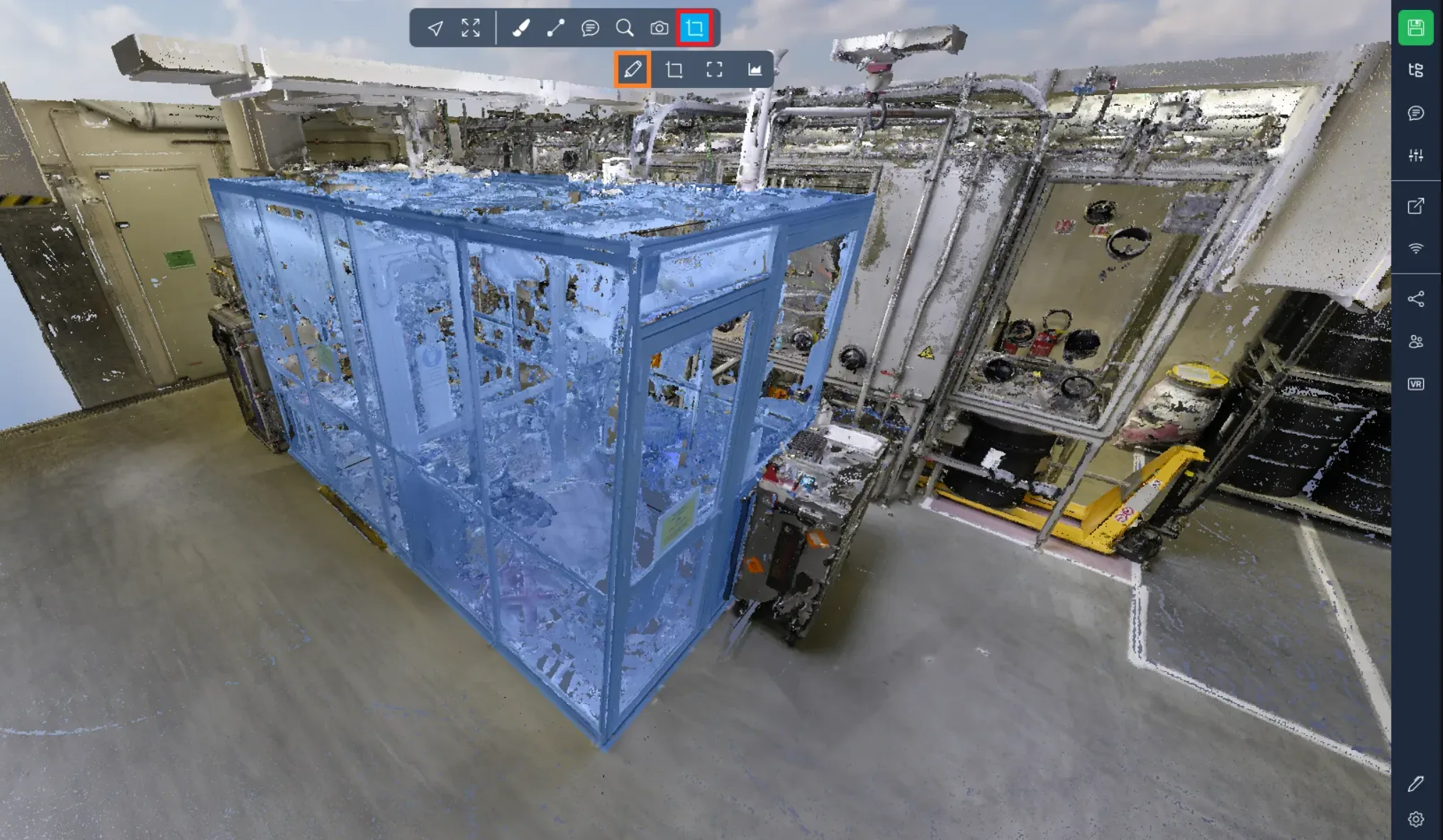

첫 번째 유형은 하이라이트로, 박스 내의 모든 포인트를 조명합니다. 이 모드는 박스를 처음 배치하고 이후 두 가지 다른 모드 중 하나로 전환하기에 최적입니다.

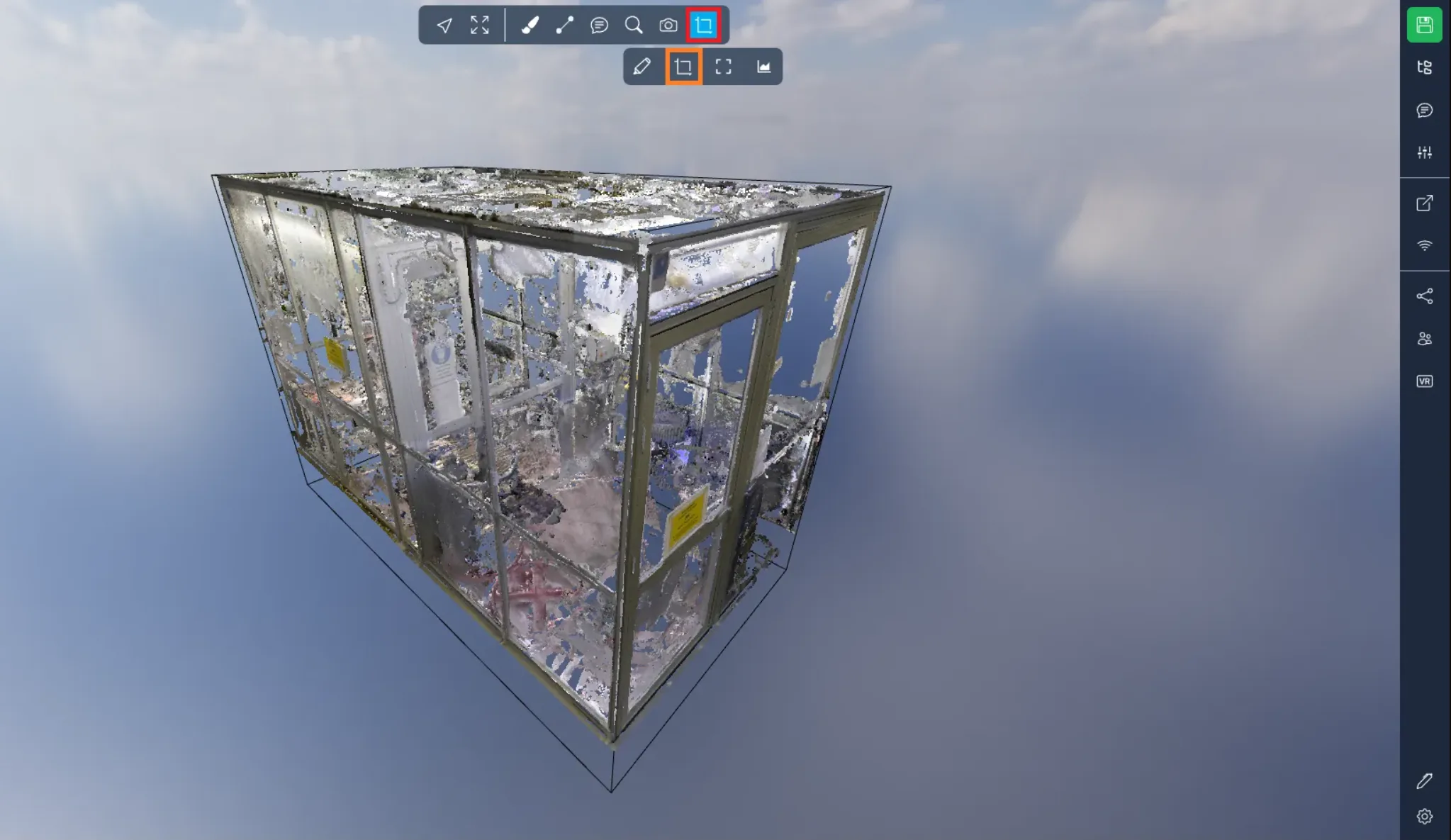

두 번째 모드는 클립-인으로, 박스 내의 모든 포인트를 유지하는 동시에 박스 외부의 포인트는 숨깁니다.

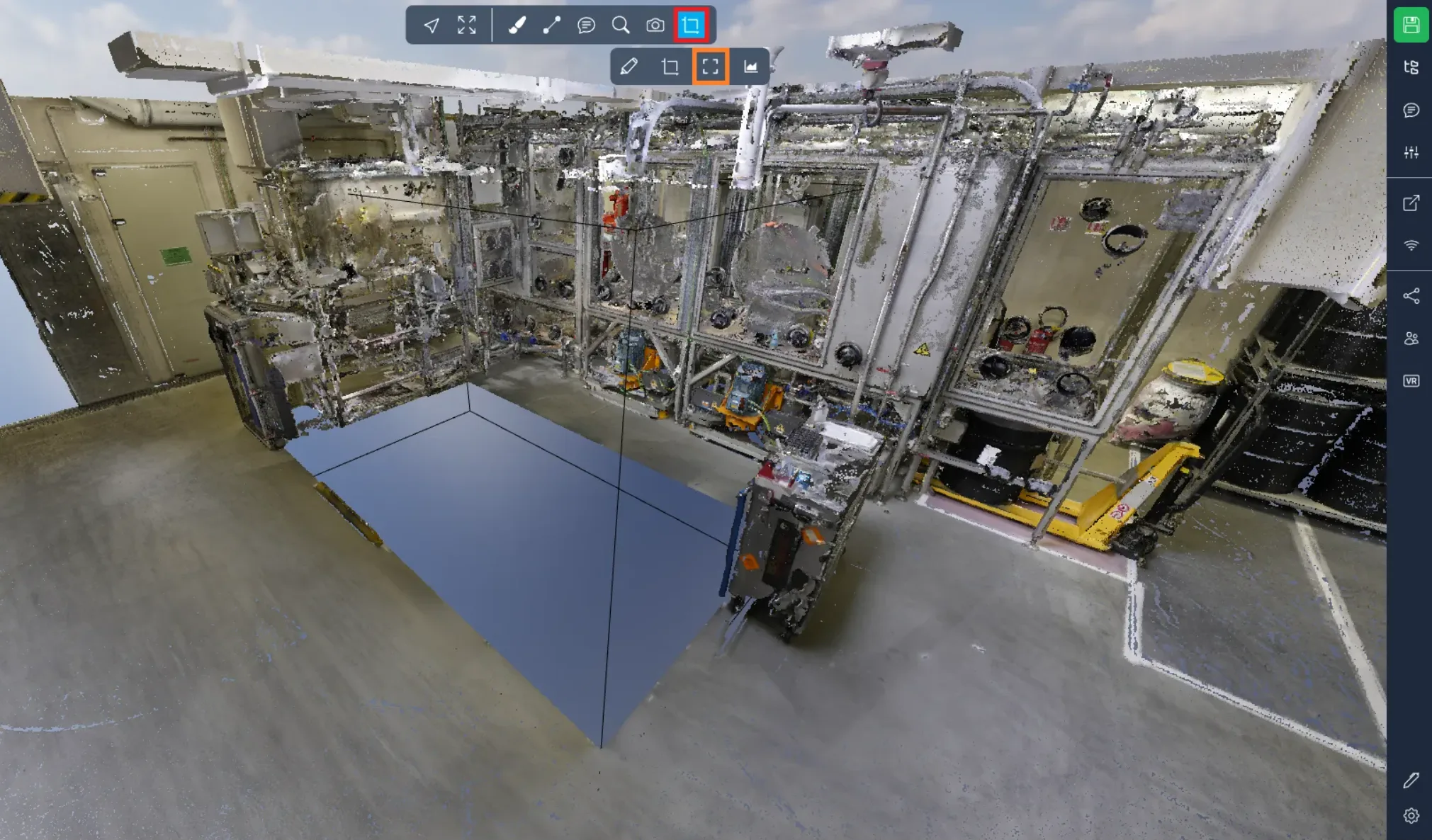

마지막 모드는 클립-아웃으로, 박스 내의 포인트를 숨기고 외부의 포인트는 유지합니다.

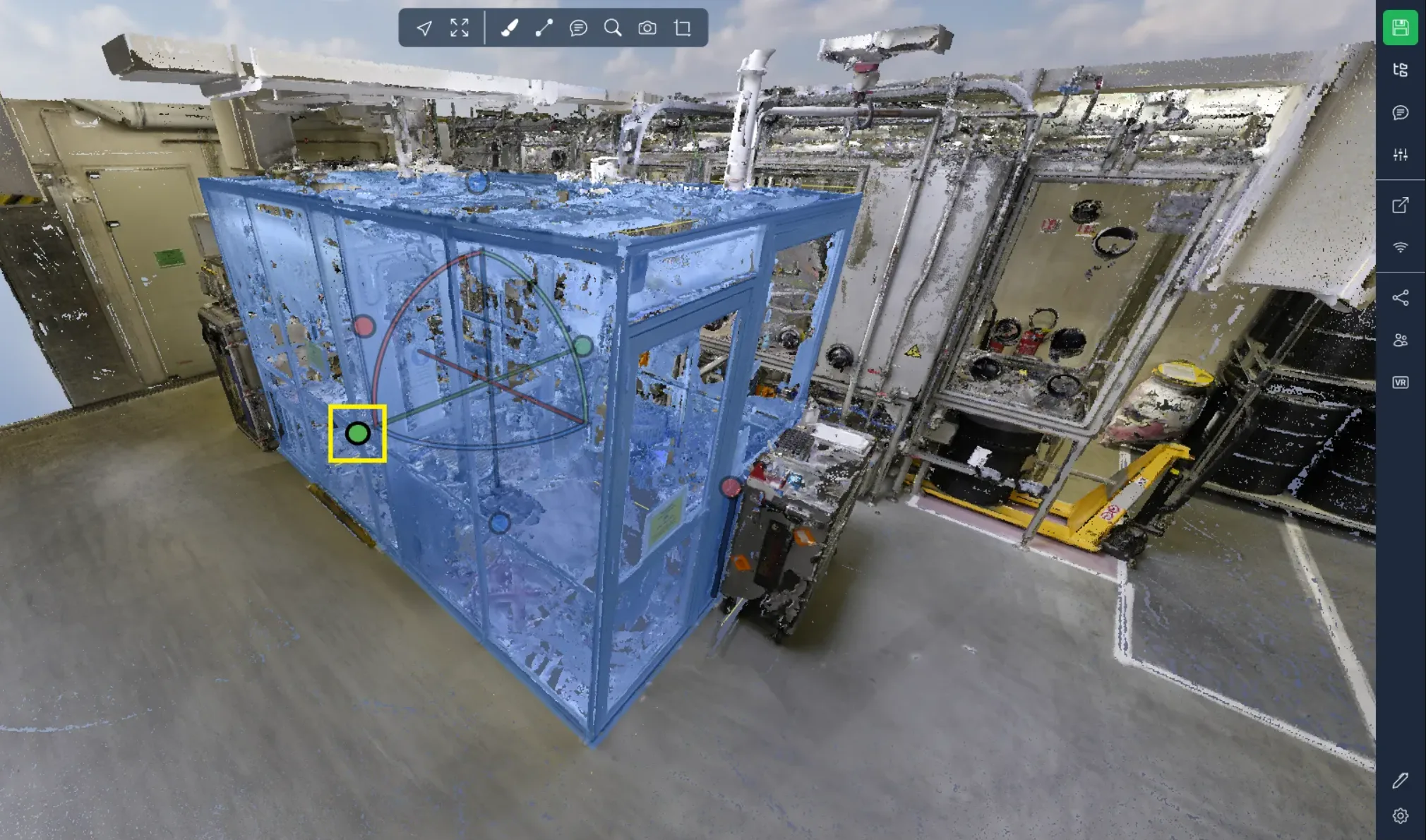

박스를 원하는 대로 위치시키기 위해 다양한 핸들이 제공됩니다. 첫 번째 세트는 각 직선 끝에 위치한 구형 핸들입니다. 이 구형 핸들은 박스 크기를 조정할 수 있게 해줍니다. 예를 들어, 녹색 핸들을 끌거나 밀면 각각 박스의 너비를 늘리거나 줄입니다.

두 번째 핸들은 직선으로 구성되어 있습니다. 이 선들은 박스를 선에 의해 정의된 축을 따라 이동시킬 수 있지만 박스 크기는 변경하지 않습니다.

마지막 핸들은 굽은 선입니다. 이 선들은 해당 직선에 의해 정의된 축을 중심으로 박스를 회전할 수 있도록 도와줍니다. 색상으로 일치하는 선을 확인할 수 있습니다.



박스를 배치한 후에는 추가 설정에 접근할 수 있으며, 프로젝트 메뉴를 열고 박스를 클릭하면 됩니다.

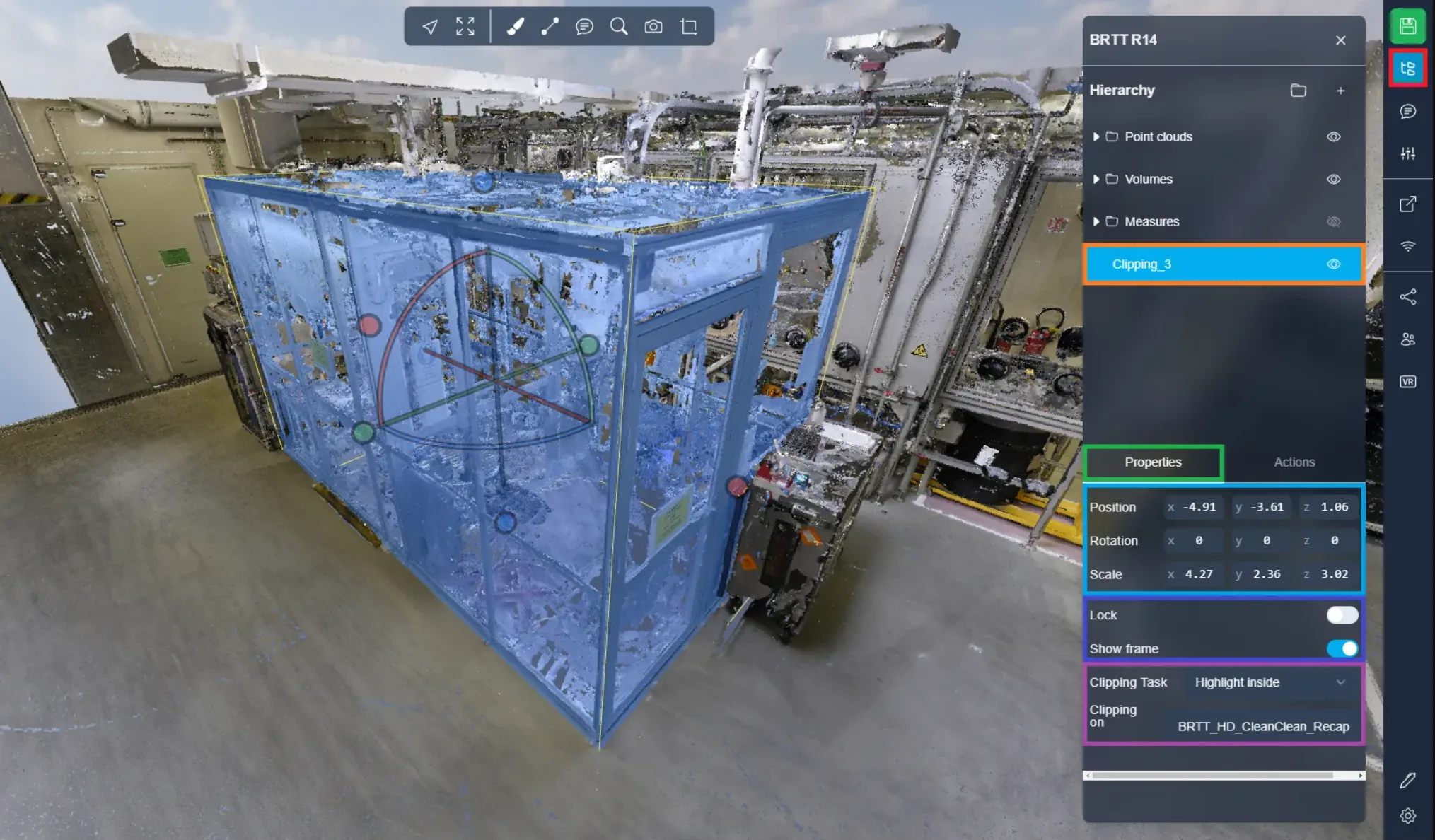

먼저 위치, 회전 및 크기와 같은 기본 속성이 있습니다. 핸들을 사용하지 않으려면 값을 직접 입력할 수 있습니다.

다음으로 두 개의 중요한 스위치를 확인할 수 있습니다. 첫 번째는 박스를 잠그기 위한 것입니다. 잠금 스위치가 활성화되면 박스의 위치, 회전 및 크기를 수정할 수 없습니다. 두 번째 스위치는 프레임을 표시할지 여부를 결정합니다. 프레젠테이션 등에서 유용할 수 있습니다.

마지막으로 박스를 배치한 후 클리핑 모드를 변경하는 옵션이 있습니다. 여기에서는 기사 초반에 논의된 세 가지 모드를 찾을 수 있습니다. 또한 3D 애플리케이션의 모든 리소스 목록이 있어 박스의 영향을 받는 리소스와 받지 않는 리소스를 선택할 수 있습니다. 따라서 모델만 잘리게 하거나, 포인트 클라우드만 잘리게 하거나, 둘 다 잘리게 하는 유연성을 제공합니다.

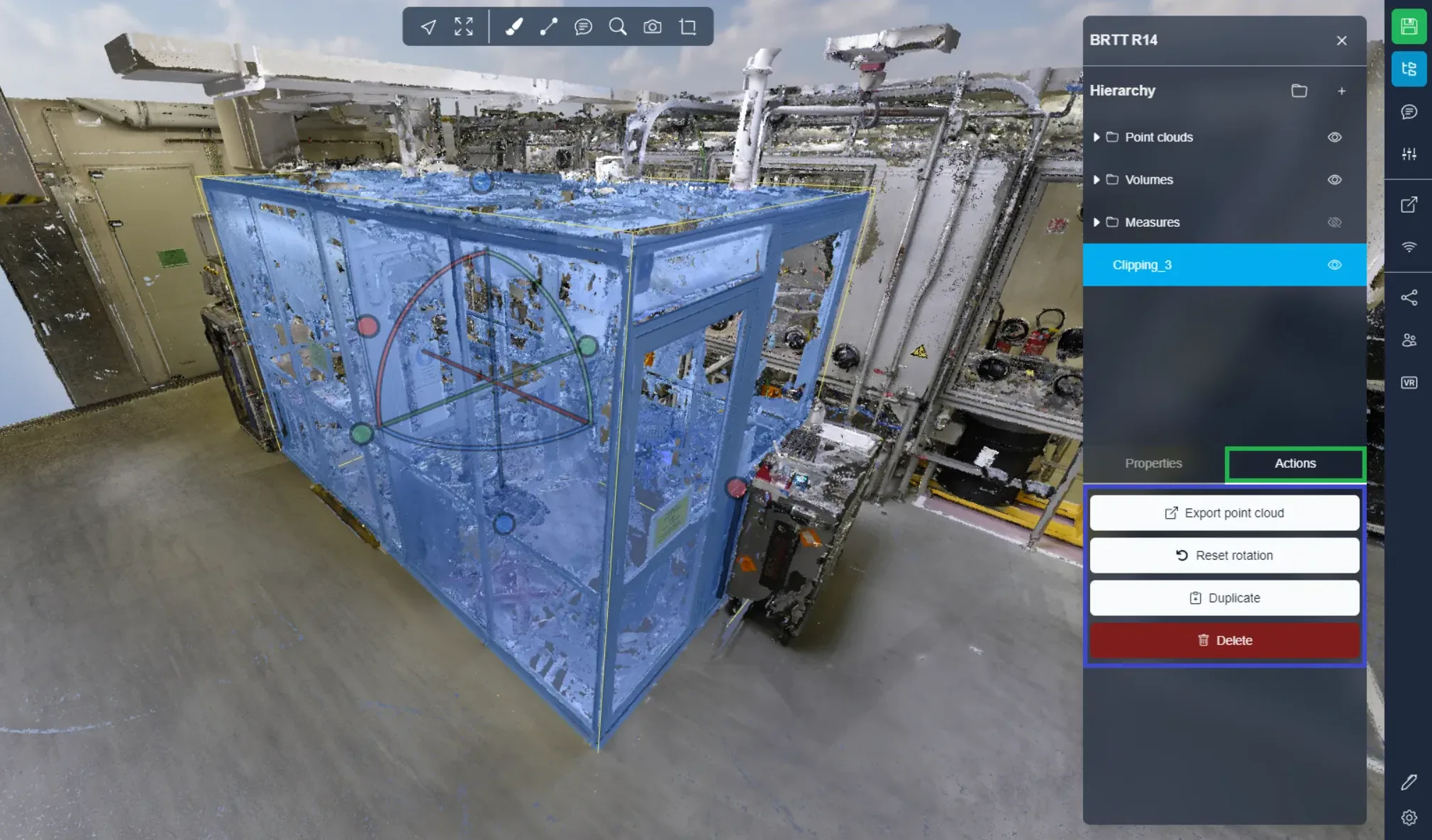

두 번째 탭에서는 여러 버튼이 있어 다양한 액션을 수행할 수 있습니다:

• 포인트 클라우드 내보내기: 박스 내에 있는 포인트 클라우드의 일부를 내보냅니다. 자세한 내용은 이 링크를 참조하십시오.
• 오리엔테이션 재설정: 박스의 오리엔테이션을 재설정합니다. 회전 오류가 발생한 경우, 이 작업은 회전을 원래대로 되돌립니다. 단, 이 작업은 박스 크기를 변경하지 않고 회전만 수정합니다.
• 복제: 박스를 복제하여 현재 박스 옆에 새로운 동일한 박스를 생성합니다.
• 삭제: 박스를 삭제합니다. 이 작업은 되돌릴 수 없으므로 주의하시기 바랍니다. 그러나 이전 버전의 프로젝트에 저장된 경우 박스를 찾을 수 있습니다.



수직 프로필을 생성하고 싶다면, 이 기사를 참조하십시오.

문제가 발생하면 저희 지원 팀이 도와드리겠습니다. 즐거운 탐색이 되시길 바랍니다!
