측정 도구
3D 애플리케이션에는 다양한 측정 도구가 있으며, 화면 상단의 측정 메뉴를 열어 시작할 수 있습니다.
측정 지점을 놓으려면 리소스의 아무 곳이나 왼쪽 클릭하고, 측정을 멈추려면 오른쪽 클릭하세요. SPACE 키를 누르면 왼쪽 및 오른쪽 클릭이 비활성화되어 측정에 영향을 주지 않고 정상적으로 이동할 수 있습니다. 측정한 후에는 점을 클릭하고 드래그하여 이동할 수 있습니다.

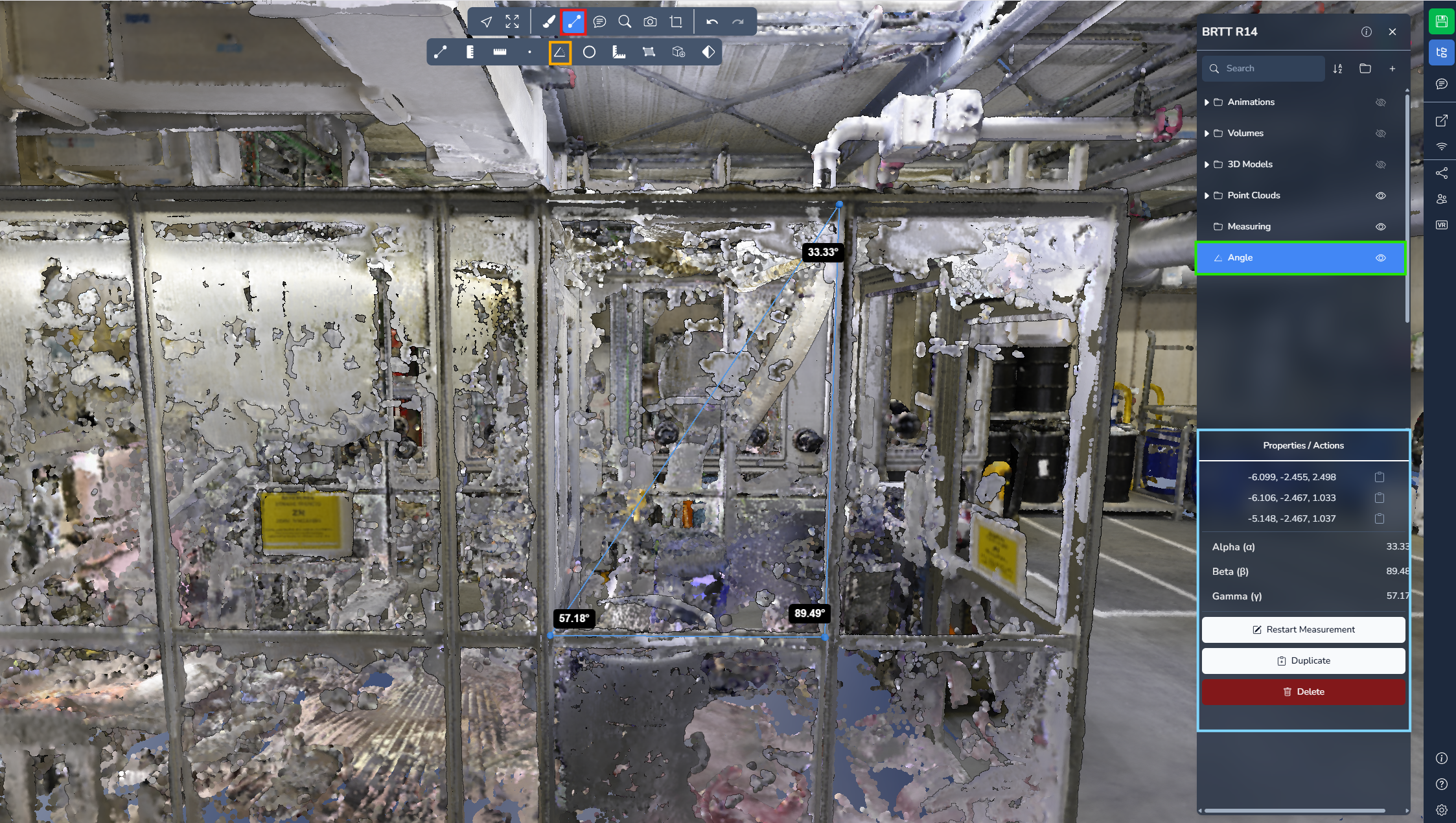

각도
각도 측정은 세 점을 사용해 삼각형을 생성할 수 있게 합니다. 시스템은 각 점에서의 각도 값을 계산하여 표시합니다.
프로젝트 메뉴를 열고 해당 측정을 선택하면 자세한 정보와 옵션을 확인할 수 있습니다.

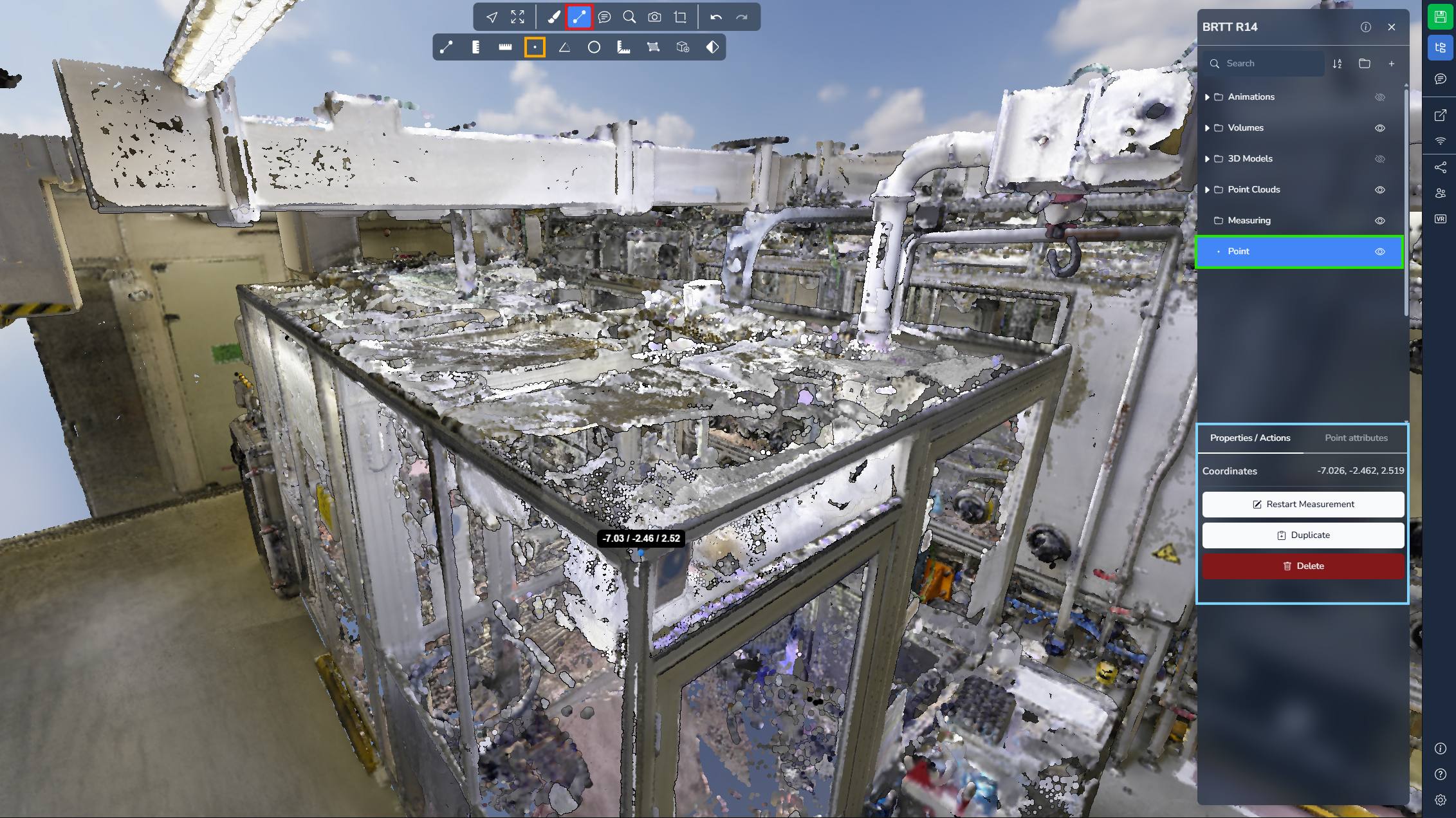

점
점 측정은 장면에 단일 점을 배치하고 정확한 좌표를 얻을 수 있게 해줍니다. 이 도구는 정밀한 위치 정보가 필요한 지리 참조된 프로젝트에 특히 유용합니다.
프로젝트 메뉴를 열고 해당 측정을 선택하면 자세한 정보와 옵션을 확인할 수 있습니다.

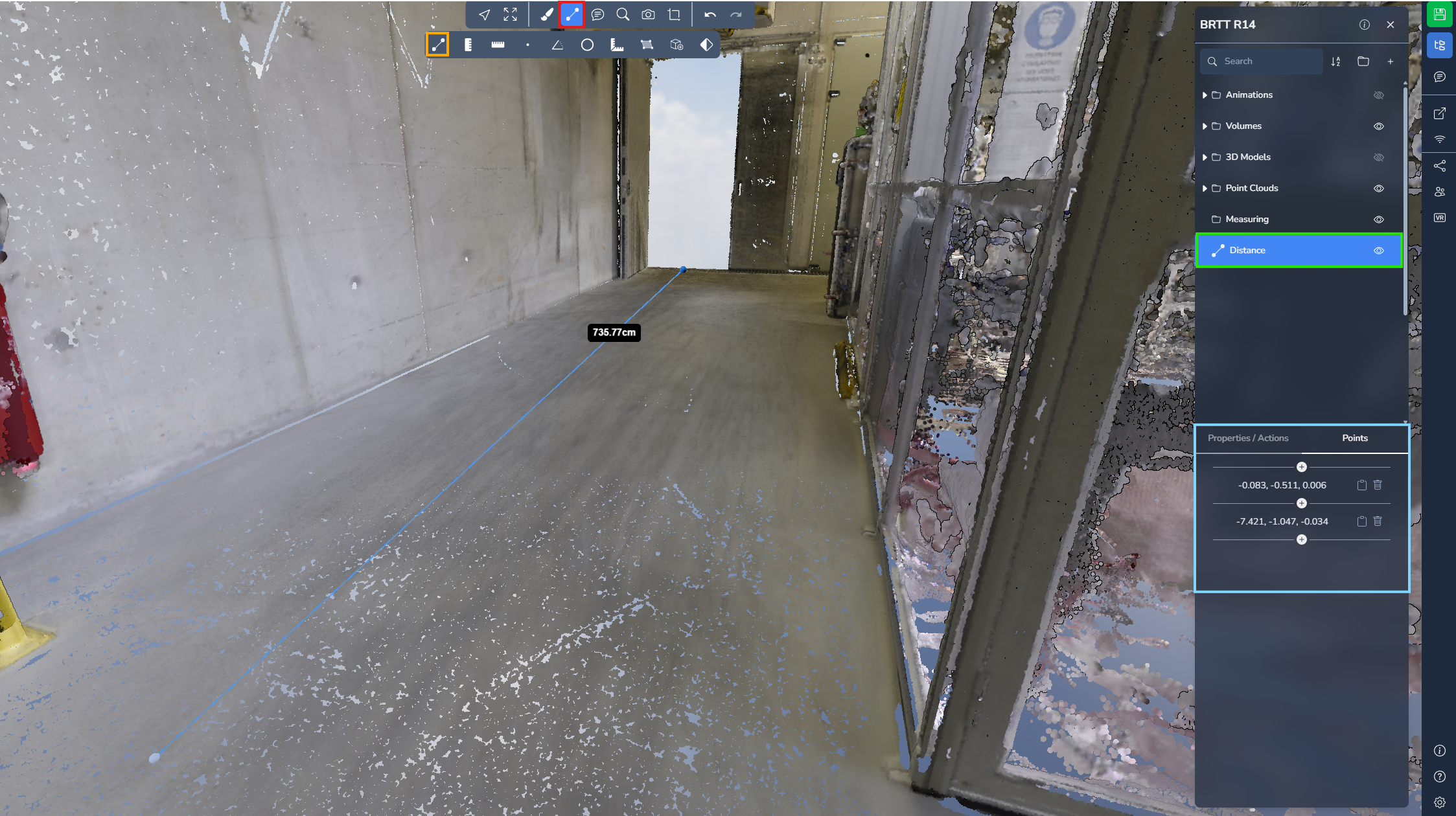

거리
거리 측정은 경로를 따라 여러 점을 배치하여 거리를 측정할 수 있게 합니다. 이 도구는 각 구간 사이의 거리와 첫 번째 점과 마지막 점 사이의 총 거리를 표시합니다.
포인트 추가를 멈추려면 오른쪽 클릭하는 것을 잊지 마세요!
프로젝트 메뉴를 열고 해당 측정을 선택하면 자세한 정보와 옵션을 확인할 수 있습니다.
지면 거리
지면 거리 측정은 여러 점을 배치하면서 그들 사이의 수평 거리만 계산합니다. 일반 거리 도구와 달리 이 측정은 Z 축을 무시하므로 지면에 투영된 거리를 측정할 때 이상적입니다.
포인트 추가를 멈추려면 오른쪽 클릭하는 것을 잊지 마세요!
프로젝트 메뉴를 열고 해당 측정을 선택하면 자세한 정보와 옵션을 확인할 수 있습니다.

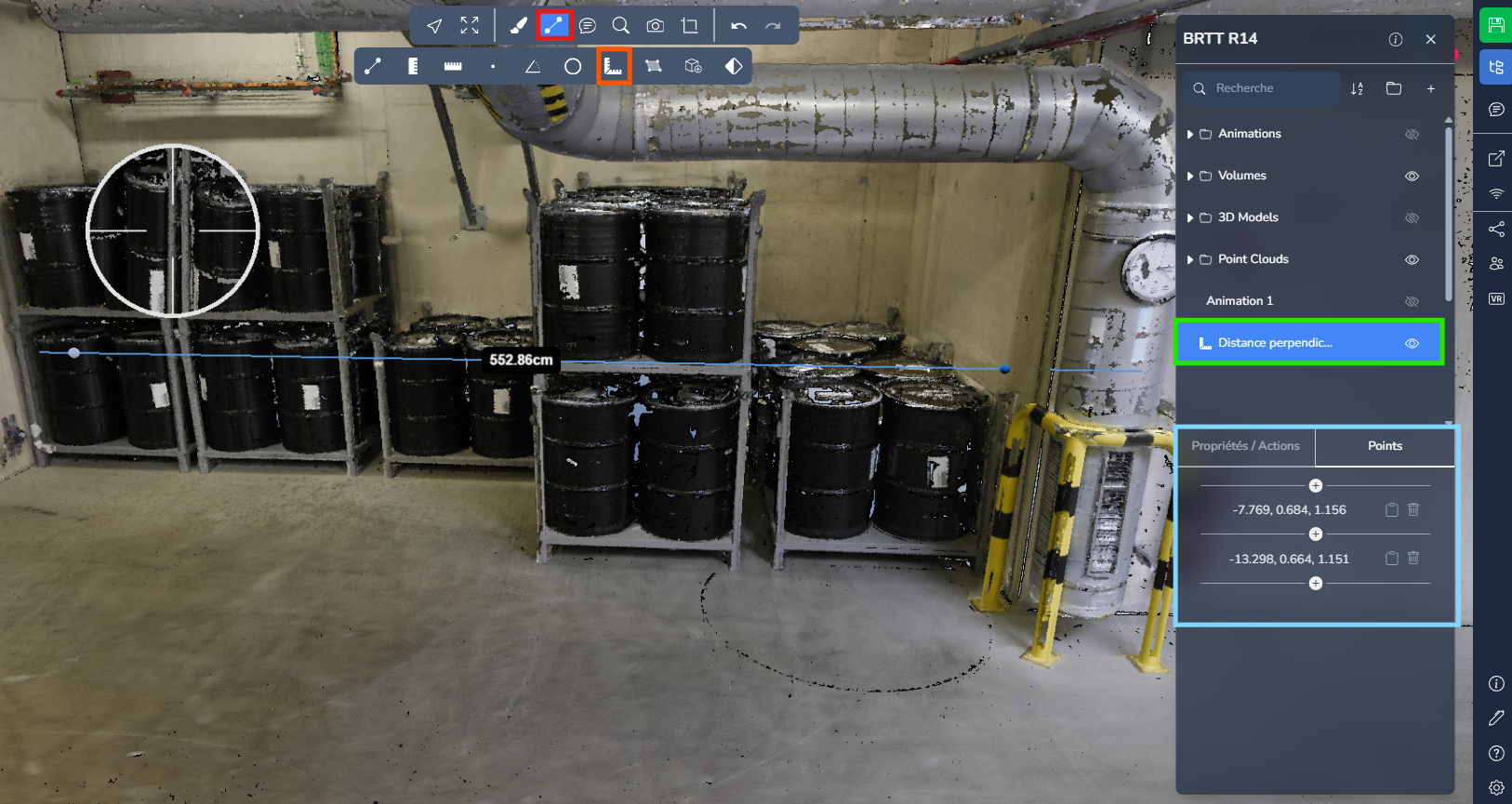

수직 거리
수직 거리 측정은 점과 선 사이의 최단 거리를 측정할 수 있게 합니다. 기준 선을 두 점으로 정의한 다음, 세 번째 점을 배치하여 그 점과 선 사이의 수직 거리를 계산합니다.
이 도구는 여유 공간 검증, 정렬 확인 또는 객체에서 기준 축이나 기준 면까지의 거리를 측정할 때 특히 유용합니다.
프로젝트 메뉴를 열고 해당 측정을 선택하면 추가 정보 및 옵션에 접근할 수 있습니다.

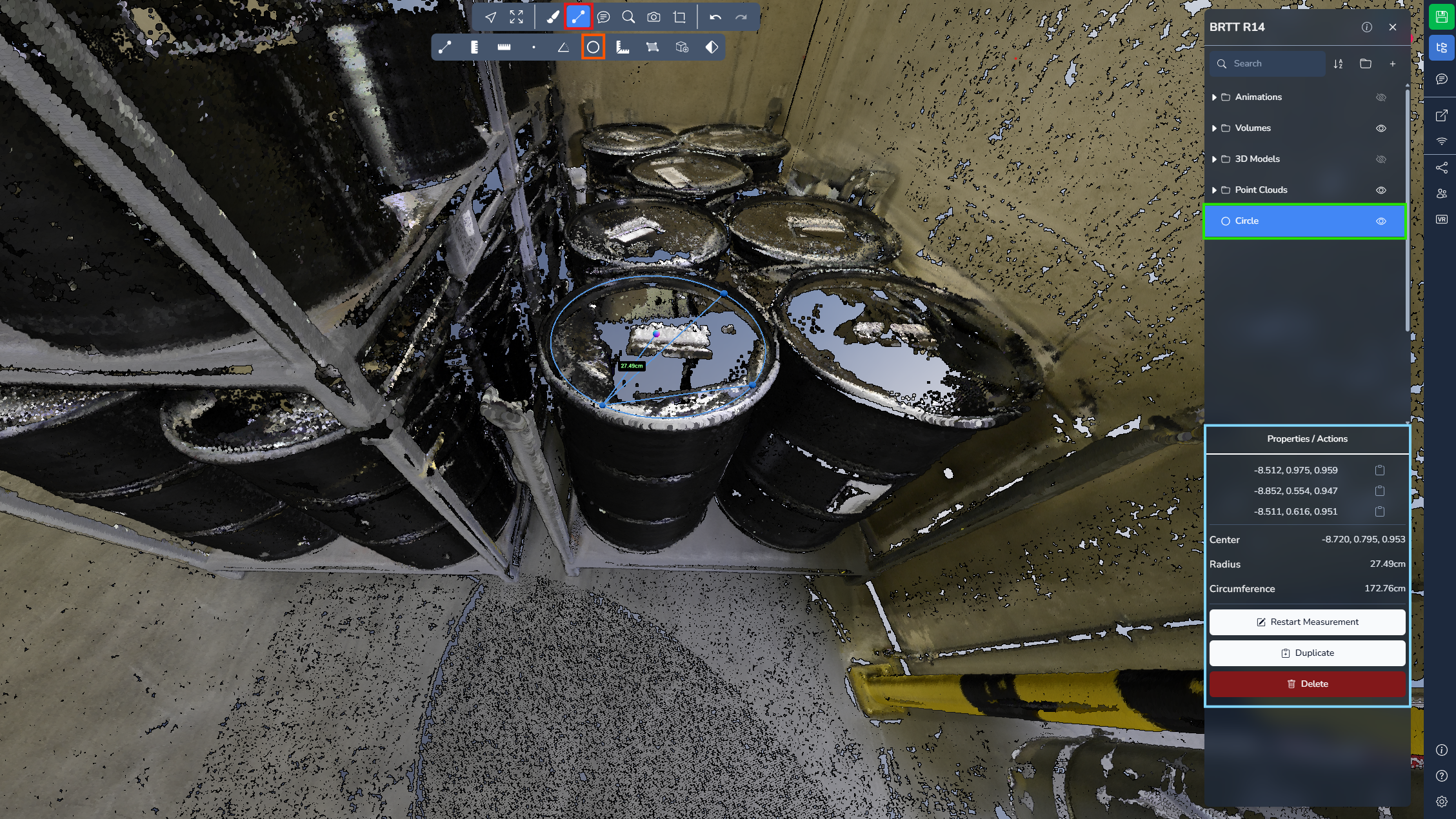

원
원형 측정은 세 점을 사용해 원을 생성할 수 있게 합니다. 정의되면 시스템은 반지름, 둘레 및 원의 중심 위치를 계산합니다.
프로젝트 메뉴를 열고 해당 측정을 선택하면 자세한 정보와 옵션을 확인할 수 있습니다.

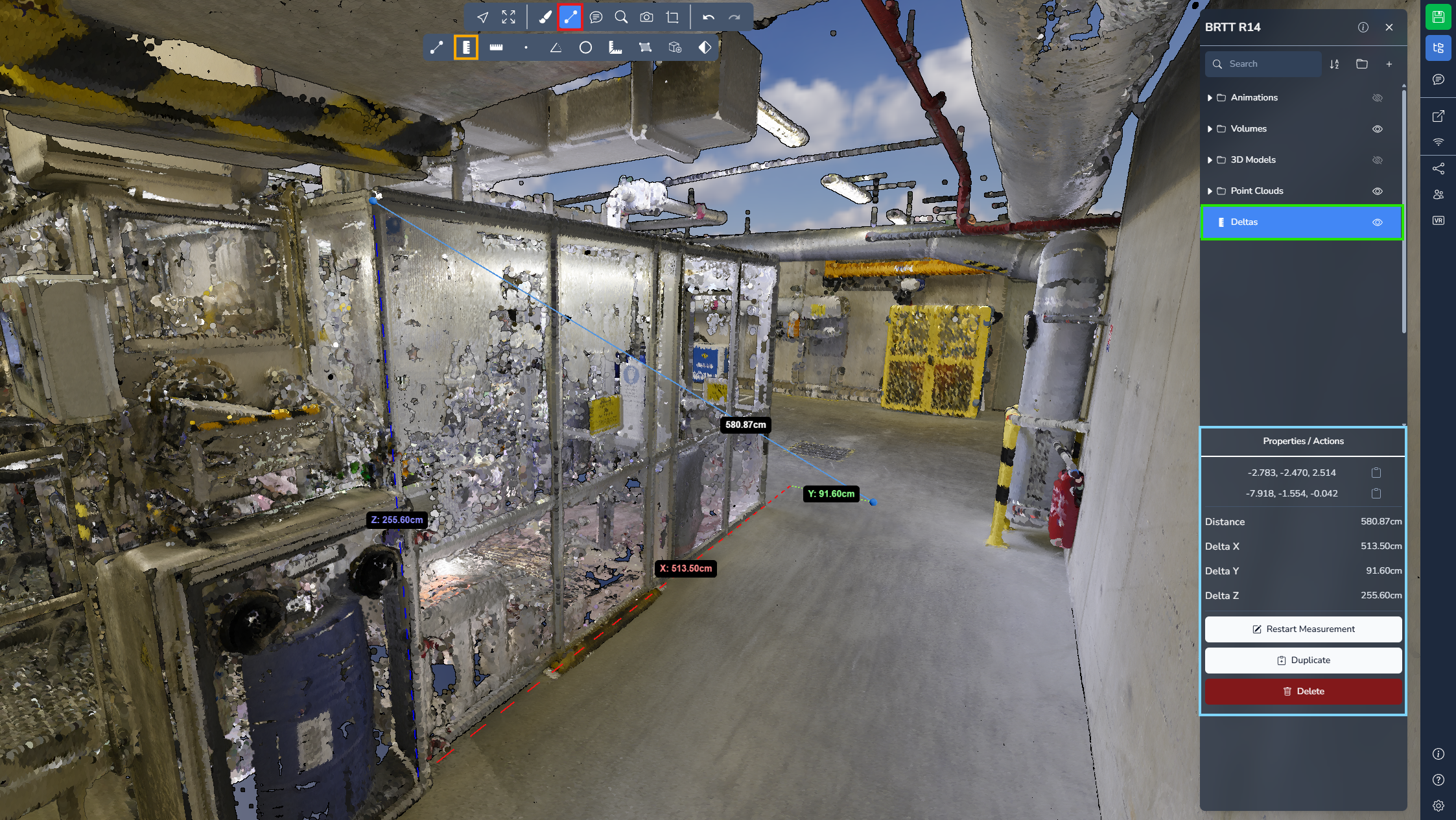

델타
델타 측정은 두 점을 배치하여 두 점 사이의 직선 거리와 축별 차이를 모두 얻을 수 있게 합니다.
도구는 다음을 제공합니다:
- X 값 → 동/서 축을 따른 차이
- Y 값 → 북/남 축을 따른 차이
- Z 값 → 두 점 사이의 고도 차이
Z 값은 높이 차이를 나타내므로, 이 측정은 높이 변화를 비공식적으로 측정할 때 자주 사용됩니다.
프로젝트 메뉴를 열고 해당 측정을 선택하면 자세한 정보와 옵션을 확인할 수 있습니다.

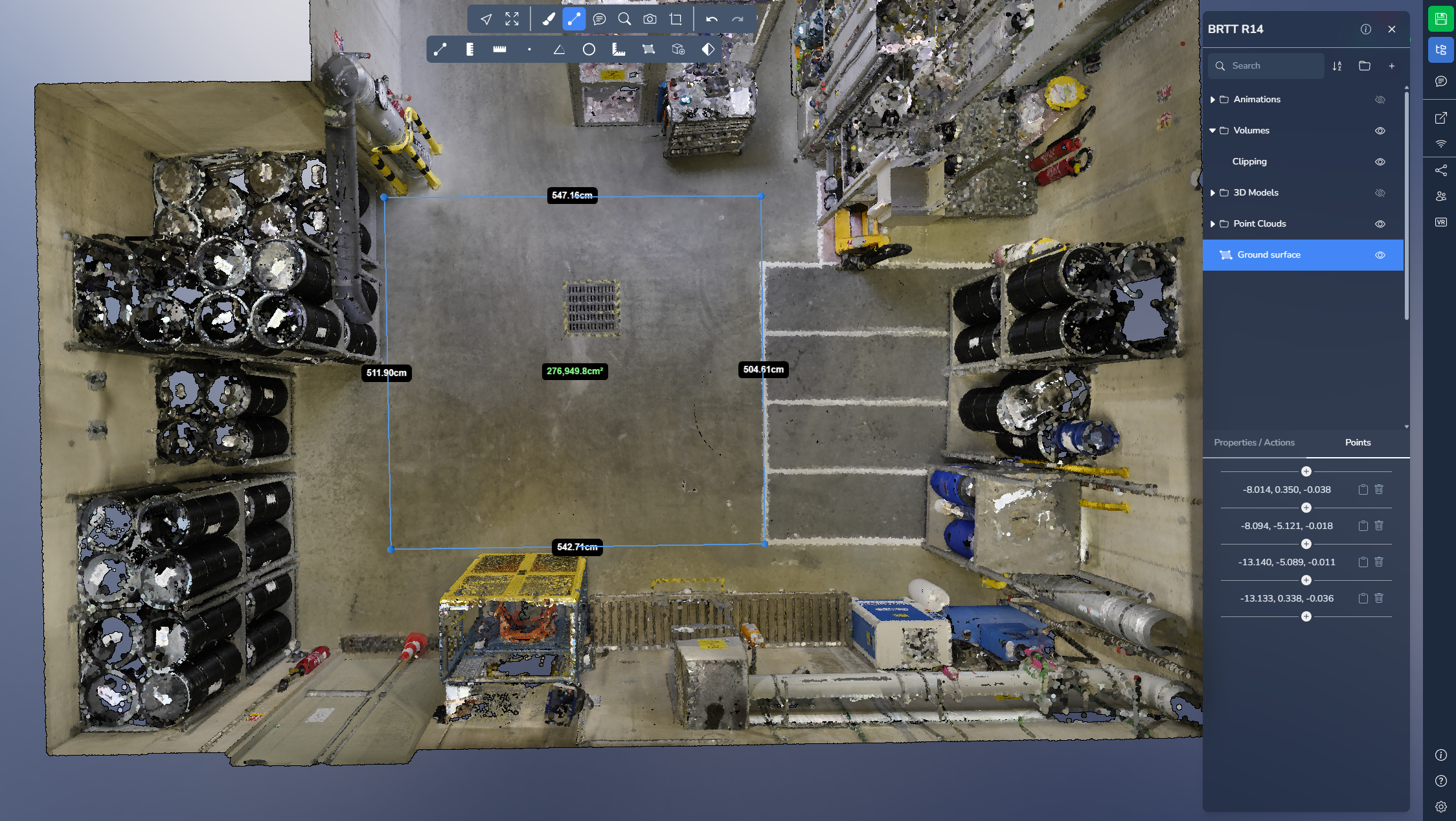

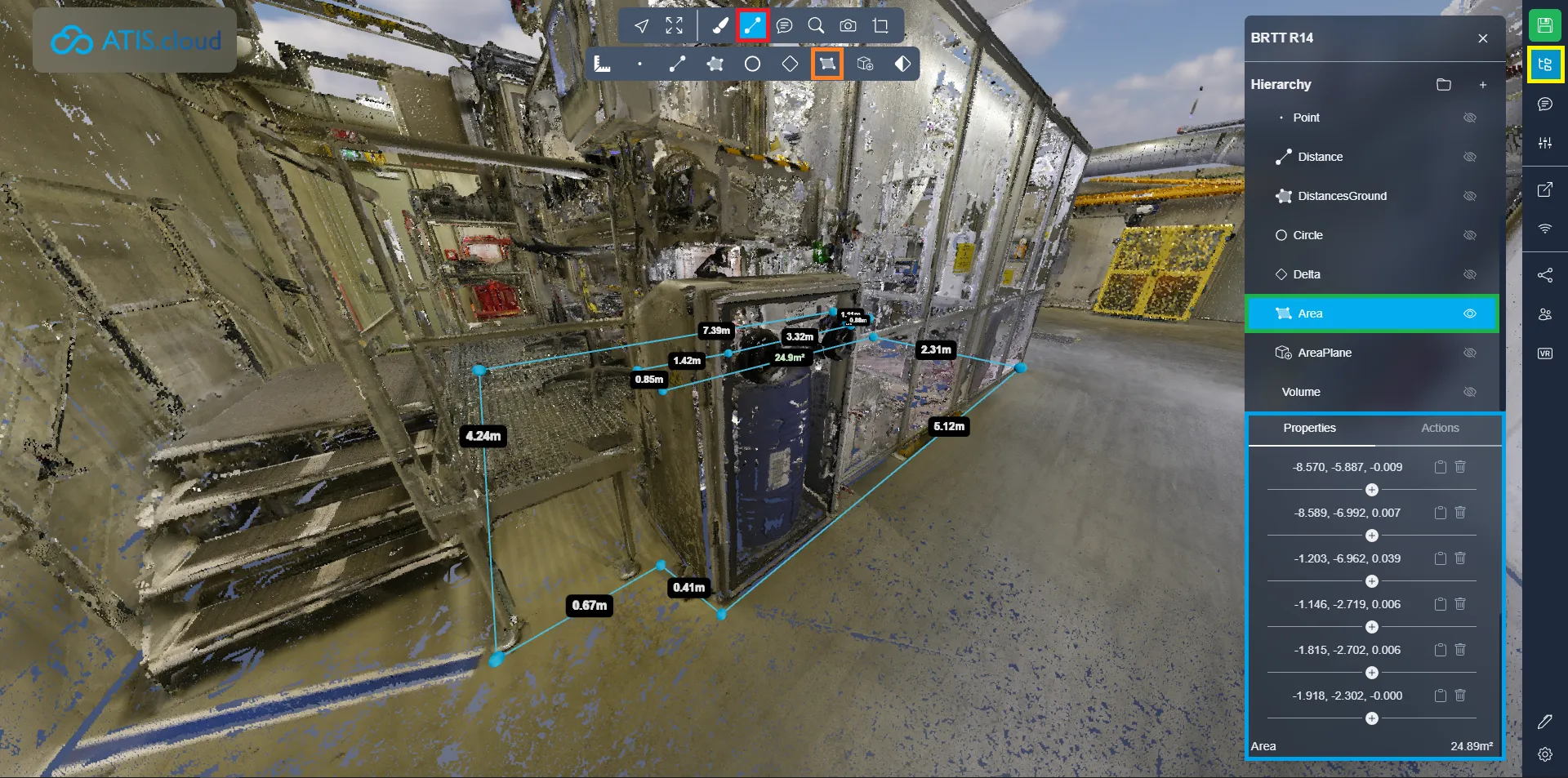

바닥 면적
바닥 면적 측정은 여러 점을 배치하여 면을 정의할 수 있게 합니다. 시스템은 각 세그먼트 거리와 정의된 다각형의 수평 면적을 계산합니다.
면적 계산은 Z 축을 무시하므로 점들이 바닥에 완벽히 정렬되어 있지 않아도 정확한 지면 면적을 얻을 수 있습니다.
포인트 추가를 멈추려면 오른쪽 클릭하는 것을 잊지 마세요!
프로젝트 메뉴를 열고 해당 측정을 선택하면 자세한 정보와 옵션을 확인할 수 있습니다.

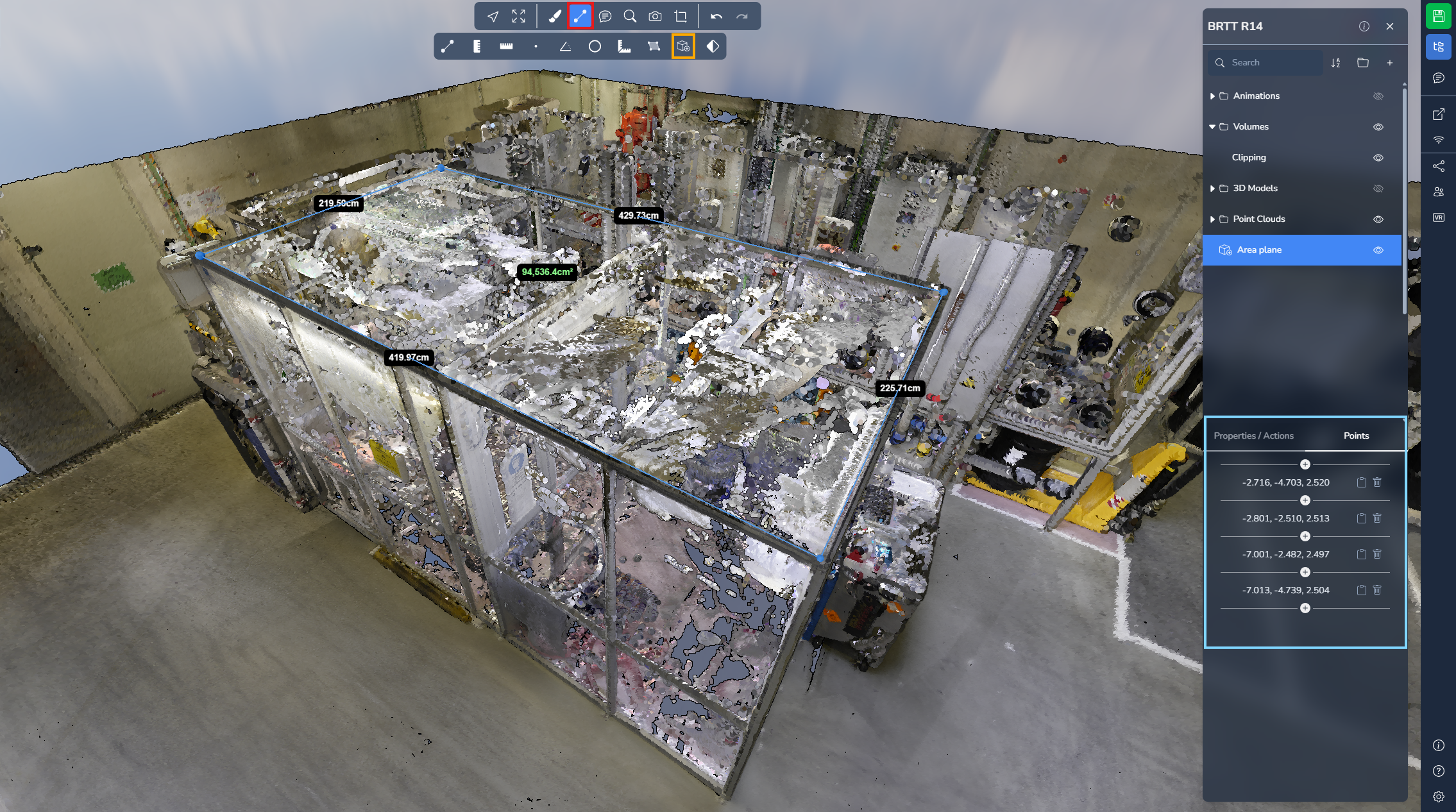

평면 면적
평면 면적 측정은 여러 점을 사용해 면을 정의할 수 있게 합니다. 바닥 면적과 달리 이 도구는 정의된 평면에서의 표면적을 계산합니다.
처음 세 점이 측정 평면의 방향을 결정합니다. 이후의 모든 점은 이 평면에 투영됩니다. 평면 방향은 한 번 정의하면 변경할 수 없으므로 처음 세 점은 신중히 배치하는 것이 좋습니다.
포인트 추가를 멈추려면 오른쪽 클릭하는 것을 잊지 마세요!
프로젝트 메뉴를 열고 해당 측정을 선택하면 자세한 정보와 옵션을 확인할 수 있습니다.

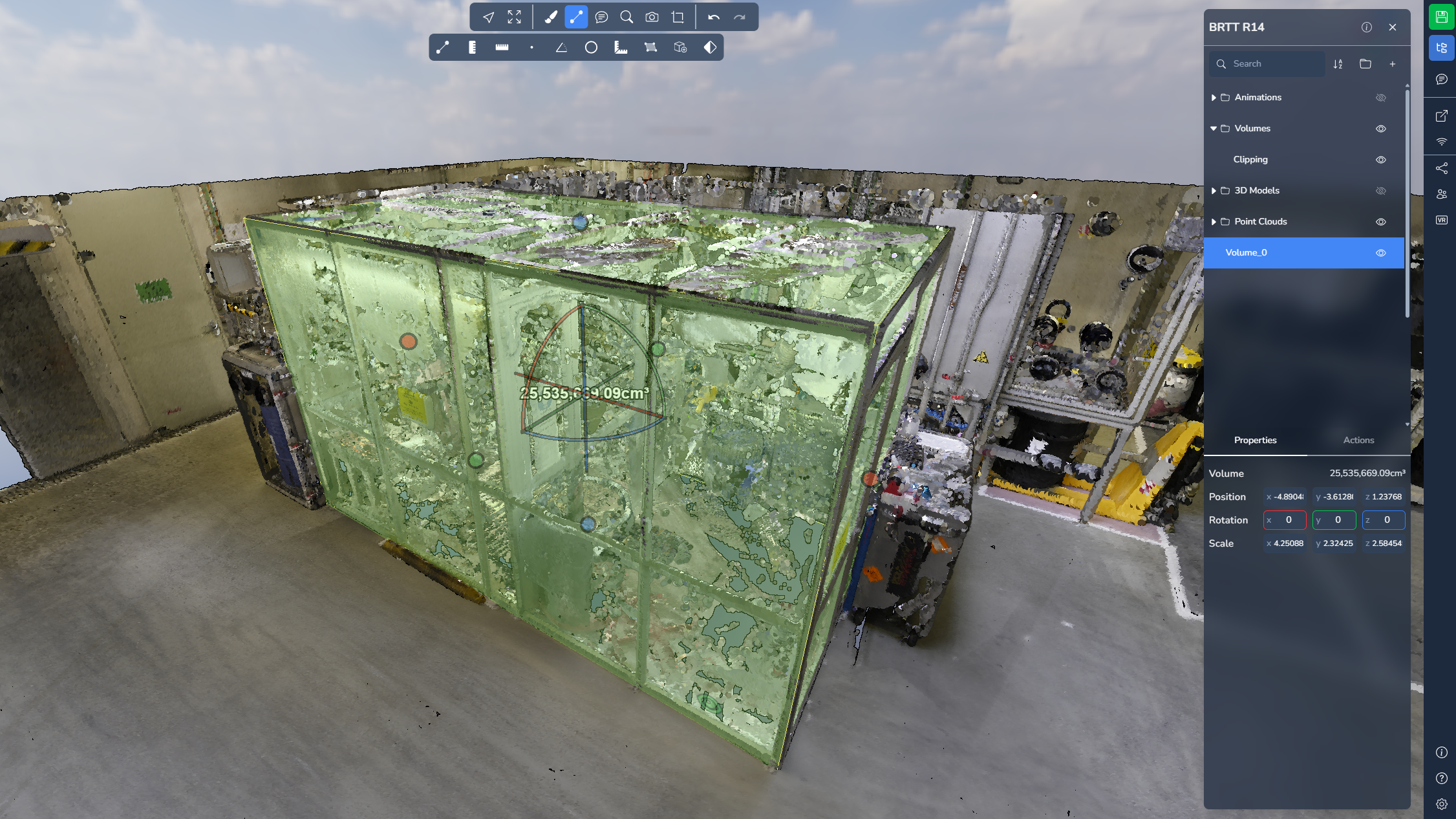

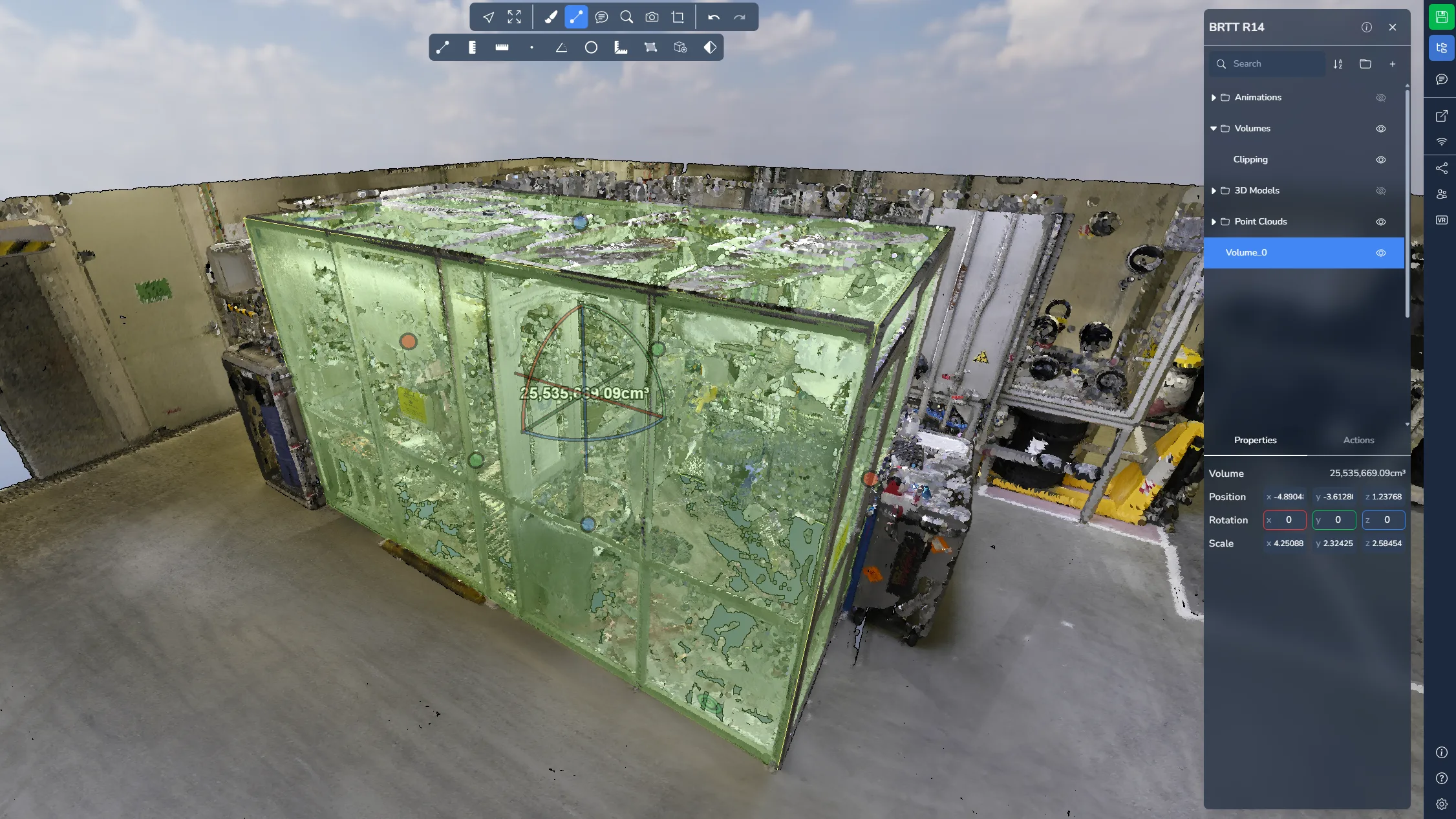

부피
부피 측정은 장면 내에 3D 박스를 배치할 수 있게 합니다. 클리핑 박스와 유사하게 큐브는 사용 가능한 핸들로 크기 조정 및 재배치가 가능합니다.
이 도구는 정의된 박스 내부에 포함된 부피를 추정할 수 있게 합니다. 컷팅 큐브에 대해 더 알고 싶다면 이 문서에서 확인할 수 있습니다.
프로젝트 메뉴를 열고 해당 측정을 선택하면 자세한 정보와 옵션을 확인할 수 있습니다.

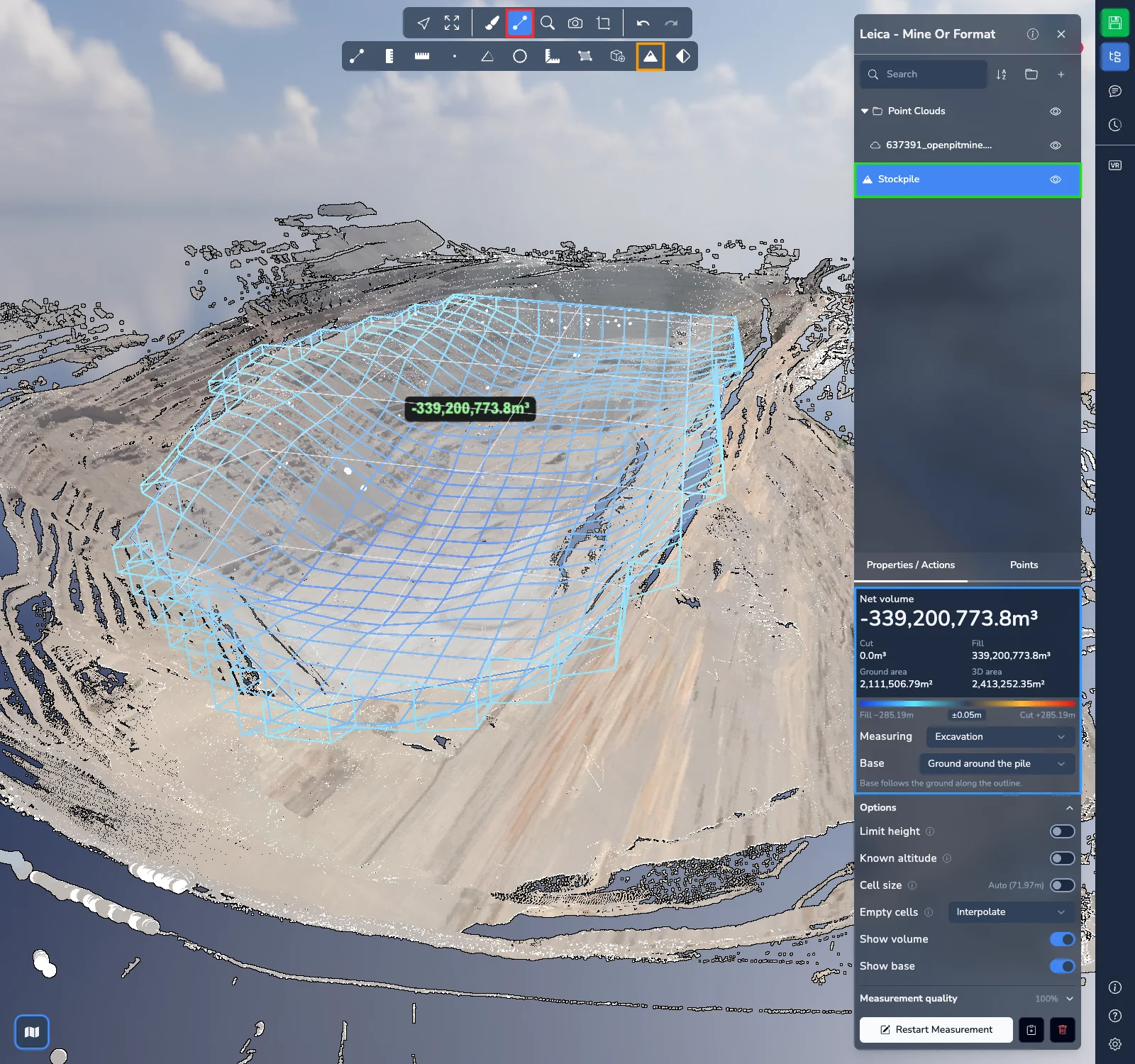

토공량
토공량 측정은 포인트 클라우드에서 직접 더미나 구덩이의 부피를 계산합니다. 예를 들어 자재 적치 더미나 굴착부의 부피를 구할 수 있습니다.
지면에서 더미 또는 구덩이를 둘러싸도록 영역의 윤곽을 클릭합니다. 부피는 윤곽 안에 있는 포인트로 계산됩니다. 장면에는 기준면과 포인트 사이에서 측정된 부피가 와이어프레임으로 표시되며, 와이어프레임은 높이에 따라 색이 달라집니다. 기준면 위는 따뜻한 색, 아래는 파란색 계열입니다. 보간으로 채운 셀은 점선으로 그려집니다. 레이블에 순 부피가 표시됩니다.
포인트 추가를 멈추려면 오른쪽 클릭하는 것을 잊지 마세요!
프로젝트 메뉴를 열고 해당 측정을 선택하면 결과를 확인하고 속성에서 조정할 수 있습니다:
- 맨 위에 순 부피가 표시됩니다. 순 부피는 절토 부피(기준면 위의 재료)에서 성토 부피(기준면 아래의 공간)를 뺀 값이며, 영역의 지면 면적과 3D 면적도 함께 표시됩니다. 따라서 구덩이는 순 부피가 음수로 표시됩니다.
- 결과 아래의 색상 스케일은 기준면 아래와 위의 높이 범위를 보여 줍니다. 기준면에서 몇 센티미터 이내에 있는 부분은 중립색으로 그려지며, 이는 부피에 영향을 주지 않습니다.
- 측정 대상: 더미 또는 구덩이를 선택합니다. 더미는 포인트의 윗면에서, 구덩이는 아랫면에서 측정합니다.
- 기준면: 부피를 측정하는 기준이 되는 면입니다.
- 더미 주변 지면: 기준면이 윤곽을 따라 지면을 따릅니다. 더미의 밑단 전체가 보일 때 사용합니다.
- 평탄하거나 경사가 일정한 지면: 윤곽에 맞춘 평면으로, 슬래브나 일정한 경사에 적합합니다.
- 벽에 붙어 있거나 칸 안에 있는 더미: 윤곽의 가장 낮은 지점에 놓인 평평한 기준면으로, 밑단 일부가 가려진 더미에 사용합니다. 경사진 지면에서는 부피가 과대 산정됩니다.
옵션을 펼쳐 계산을 조정합니다:
- 높이 제한은 최저 표고와 최고 표고 사이의 포인트만 사용합니다. 예를 들어 지붕이나 컨베이어 아래에 있는 더미에 사용합니다. 표고를 입력하거나 장면에서 지정합니다.
- 알려진 표고는 입력한 표고의 평평한 기준면에서 측정합니다. 바닥이 가려진 칸 안의 적치물, 계획고까지의 성토, 계획 깊이까지의 굴착에 사용합니다. 이 옵션은 기준면 선택을 대신합니다.
- 셀 크기는 자동으로 설정됩니다. 켜면 원하는 크기를 입력할 수 있습니다. 셀이 작을수록 더 정밀하지만 계산 시간이 길어집니다.
- 빈 셀은 윤곽 안에서 포인트가 없는 셀을 어떻게 처리할지 정합니다. 기본값인 보간은 폭 약 2 m까지의 구멍을 주변 셀로 채웁니다. 보간하기에 너무 넓은 스캔되지 않은 영역은 비워 두고 결과 아래에 표시됩니다. 비워 두기, 최소 높이, 평균 높이, 최대 높이 또는 입력 값을 선택할 수도 있습니다.
- 부피 표시와 기준면 표시는 장면에서 와이어프레임과 기준면을 표시하거나 숨깁니다.
측정 품질을 펼치면 영역 중 포인트가 있는 비율, 사용된 셀 크기, 채운 셀과 채운 부피의 비율, 채우지 않은 영역, 보정된 셀(고립 스파이크), 포인트가 없어 제외된 셀을 확인할 수 있습니다. 커버리지가 낮으면 영역 일부에 포인트가 없다는 뜻이므로 부피가 과소 산정될 수 있습니다.

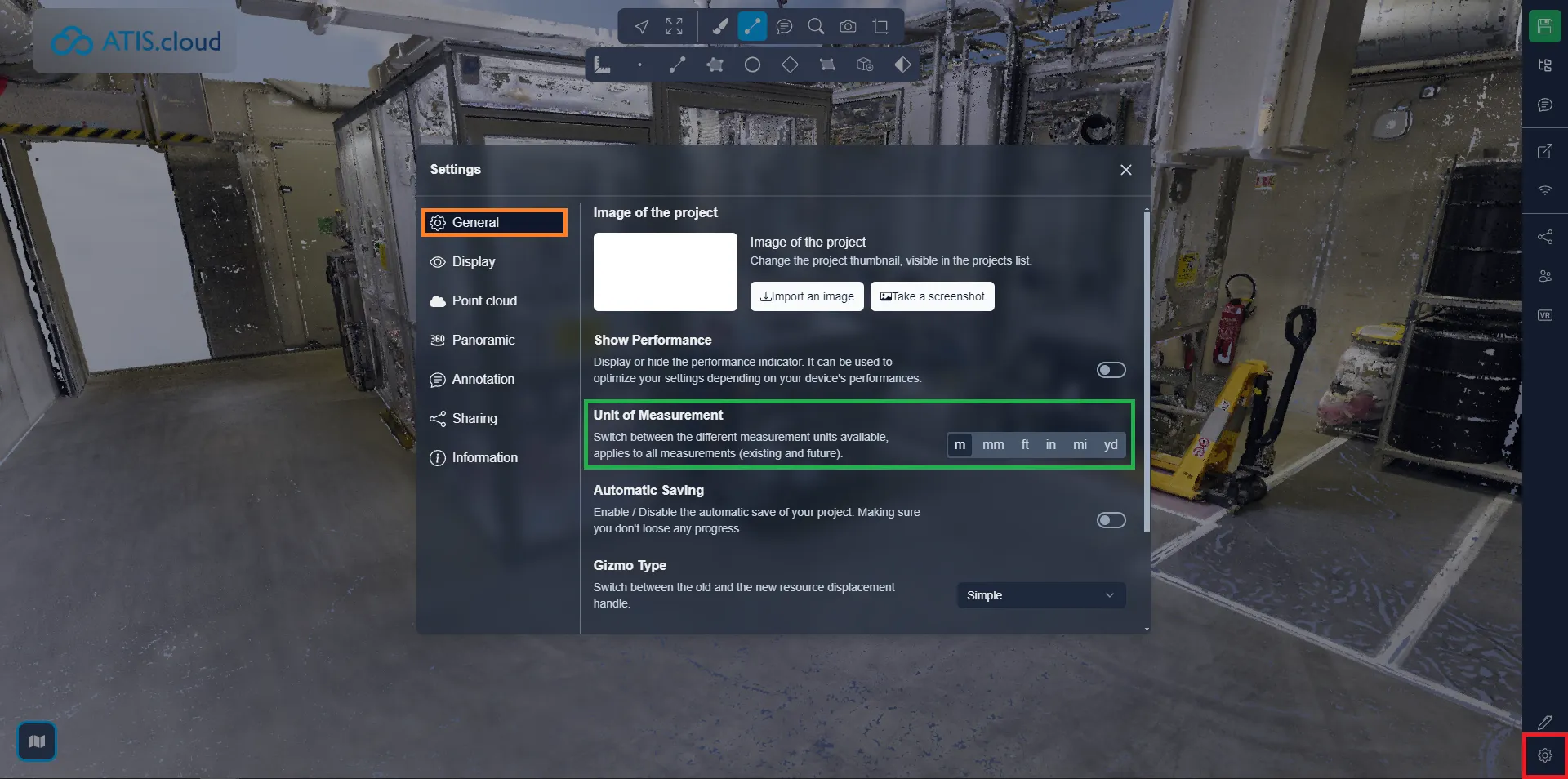

측정 단위를 변경할 수 있습니다. 변경하려면 설정 메뉴를 열고 일반 탭에서 원하는 단위를 선택하세요. 이미 존재하는 모든 측정값이 업데이트되며 새로 만드는 측정값에도 적용됩니다.
만약 문제가 발생하면, 지원팀이 도움을 드릴 준비가 되어 있습니다. 즐거운 탐색 되세요!
