Scan-to-Plan

Scan-to-Plan は、点群を編集可能な 2D 平面図に変換します。成果物が完全な BIM モデルではなく図面である場合の、迅速な方法です。このタブは Scan-to-Plan プランでご利用いただけます。

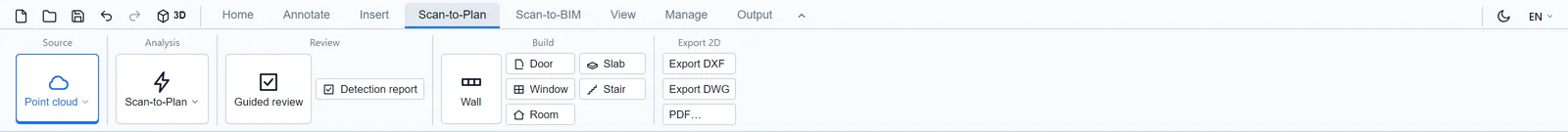

このタブは、左から右へワークフローの順に並んでいます。

1. ソース：点群を読み込み、管理します（点群の読み込み を参照）。クロップボックスとレベル検出を使って、対象の階を切り出します（クロップボックス および レベルの自動検出 を参照）。
2. 解析：読み込んだ点群に対して Scan-to-Plan 解析を実行します。ジョブはプラットフォーム上で実行され、進捗はパネルに表示されます。その間もエディタは使用できます。
3. レビュー：解析は、そのまま受け入れるか破棄するかという結果ではなく、壁の候補を返します。ガイド付きレビューが候補を 1 つずつ案内するので、階ごとにそれぞれを採用、調整、却下できます。
4. 構築：2D ツール一式（壁、ドア、窓、部屋、およびホームタブのその他のツール）を使って、解析では捉えられなかった部分を補完します。
5. 2D 書き出し：結果を PDF、DXF、DWG として引き渡します（PDF への書き出し および DWG および DXF の書き出し を参照）。

生成された図面は作業用の資料です。法的または契約上の目的で使用する前に、内容を確認し、補完してください。
