PDF への書き出し

現在の図面を書き出す

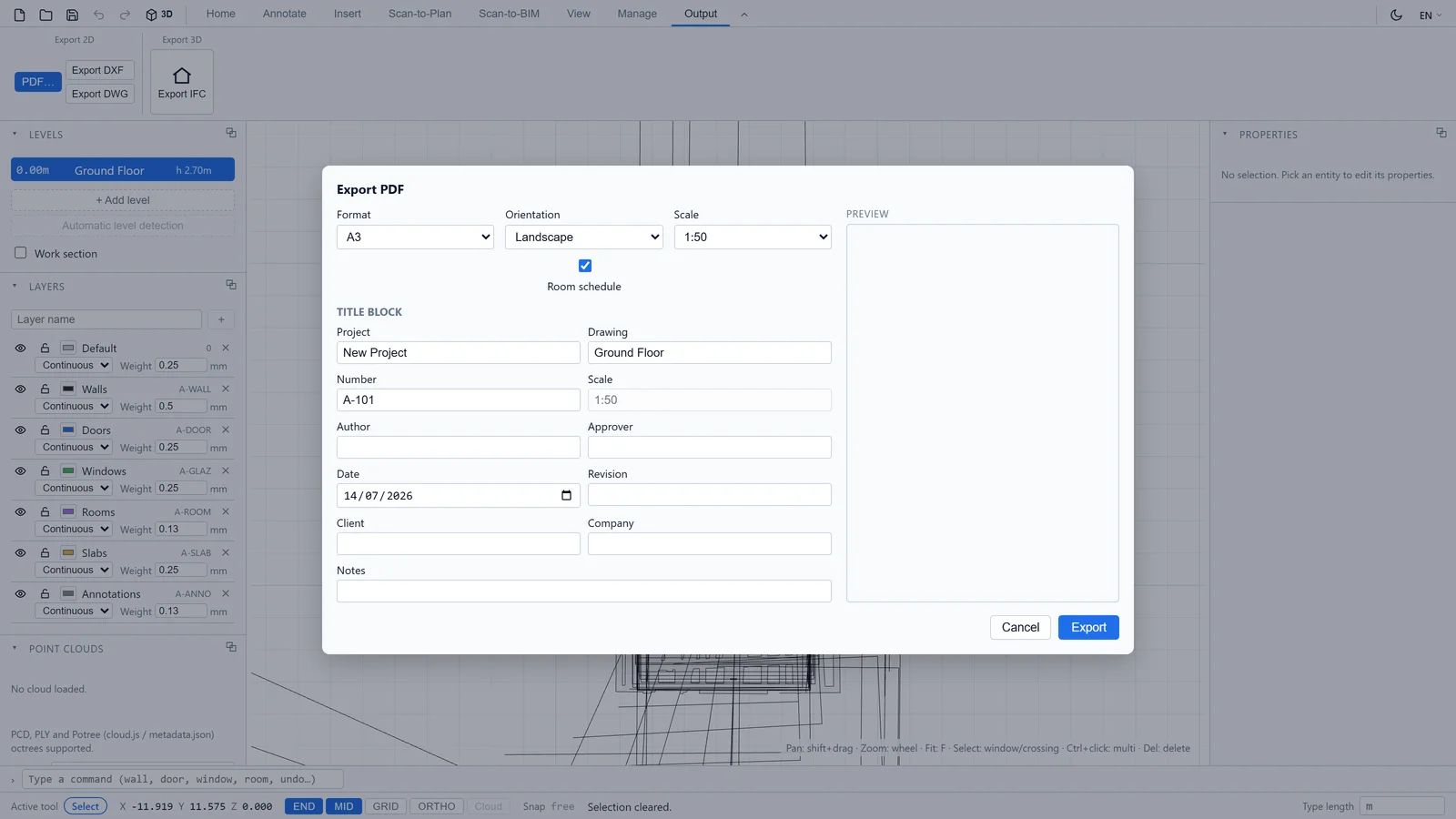

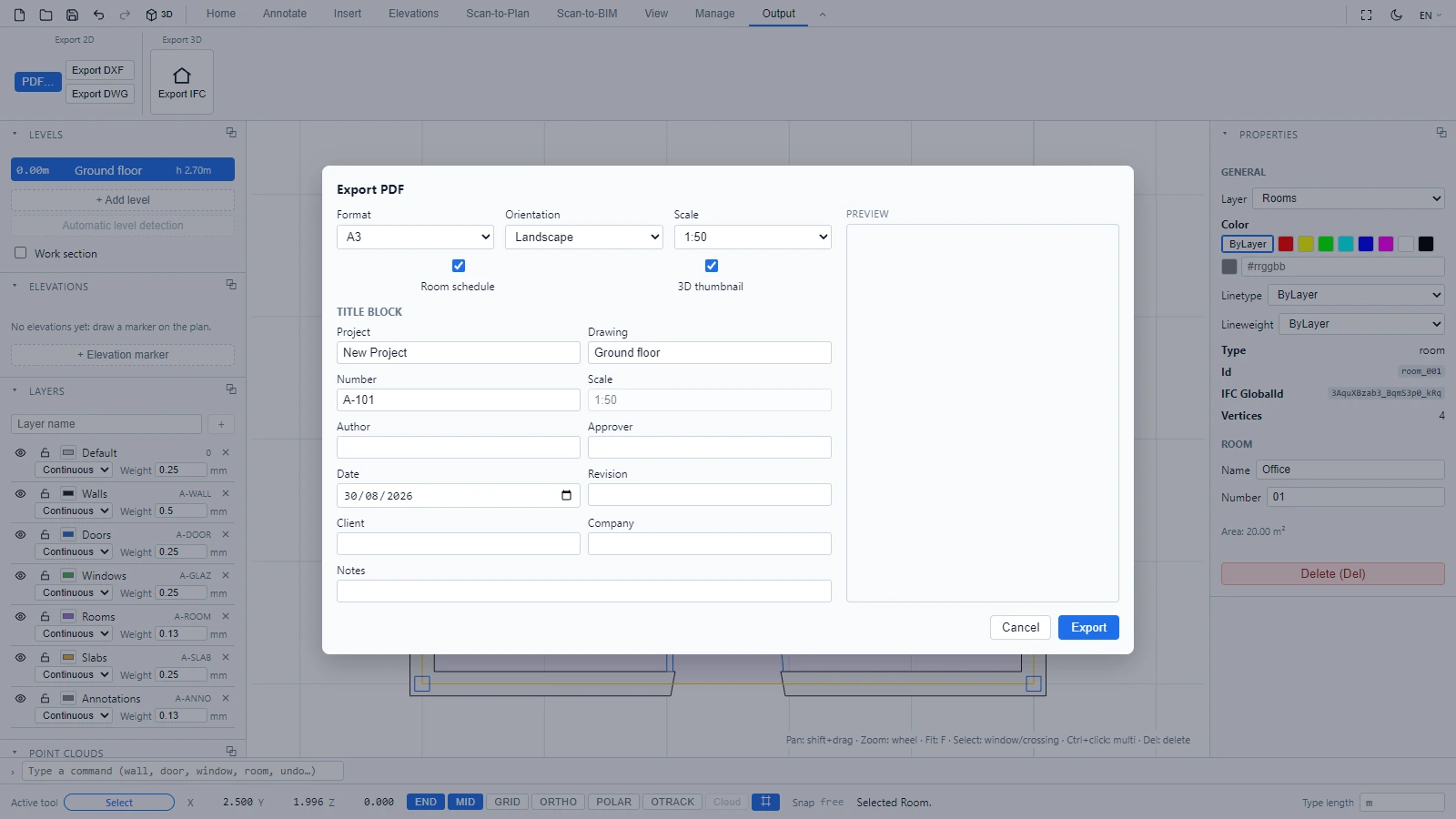

PDF 書き出しダイアログ

このダイアログでは、次の項目を指定できます。

シートの用紙サイズと用紙の向き（既定は A3 横）。
尺度：1:50 などの実際の建築尺度で、印刷時にも保たれます。
部屋の集計表：部屋と面積の表をシートに追加します。
図面枠：プロジェクト、図面名（アクティブなレベルが初期入力されます）、シート番号、作成者、承認者、日付、リビジョン、クライアント、会社、注記。右側のプレビューに、構成されたシートが表示されます。

書き出される図面はアクティブなレベルで、現在表示されている画層の状態のまま尺度どおりに作図されます。印刷したくないものは、書き出す前に非表示にしてください（画層を参照）。

一式を納品する場合は、シートパネル（表示 > パレット > シート）を開きます。各シートは、レベルに用紙サイズ、向き、尺度を組み合わせ、それぞれの名前と番号のもとで管理されます。セットを書き出し (PDF) で、セット全体を一度に出力できます。

ヒント

PDF の文字にはラテン文字のフォントを使用します。インターフェースがほかの文字体系の言語（ロシア語、中国語、日本語、韓国語、アラビア語、ヘブライ語、ヒンディー語）で動作している場合、出力を読める状態に保つため、PDF のラベルは英語で出力されます。
