画層

ATIS.cad の画層は、AutoCAD ユーザーの期待どおりに機能し、業界標準の名前を使用します。壁は A-WALL、ドアは A-DOOR、窓は A-GLAZ、そのほか A-ROOM、A-SLAB、注釈は A-ANNO です。オブジェクトはその種類に対応する画層に配置されるため、意識しなくても画層の規律が保たれます。

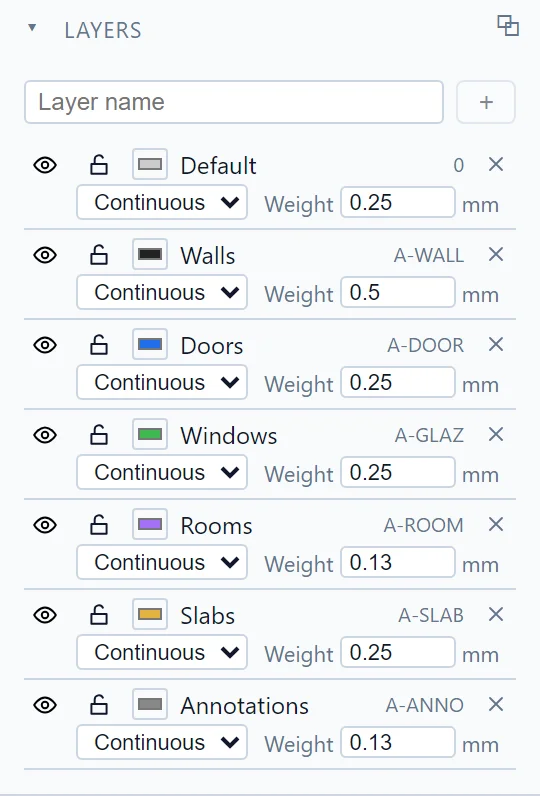

画層パネル

各行では、左から順に次の操作を行えます。

• 目のアイコン：画層を表示または非表示にします。
• 南京錠のアイコン：画層をロックします。ロックされた画層は表示されたままですが、そのオブジェクトは選択できません。ロックされた壁をクリックすると、代わりにその下にあるもの（部屋など）が選択されます。
• 色のスウォッチ、線種、およびミリメートル単位の線の太さ。
• x は画層を削除します。

上部のフィールドに名前を入力して + をクリックすると、画層を作成できます。新しいスケッチジオメトリの現在の画層は、このパネルの表示・非表示を切り替える画層管理ボタンの隣にあるホーム > 画層で選択します。

実際の使用例

ドアの画層を非表示にすると、モデルに手を加えることなく、壁の開口部も含めてすべてのドアが表示されなくなります。

代表的な用途としては、壁を修正する間に注釈画層をフリーズする、読み込んだ参照線をロックしてそれを選択せずになぞる、図面に載せる必要のないものを非表示にして印刷の準備をする、などがあります。
