計測と通り芯

計測

寸法要素ではなく、数値だけが必要な場合は次の手順で操作します。

1. ホーム > ユーティリティの計測をクリックします（または measure、あるいは AutoCAD のコード di と入力します）。
2. 計測したい対象に沿って点をクリックします。

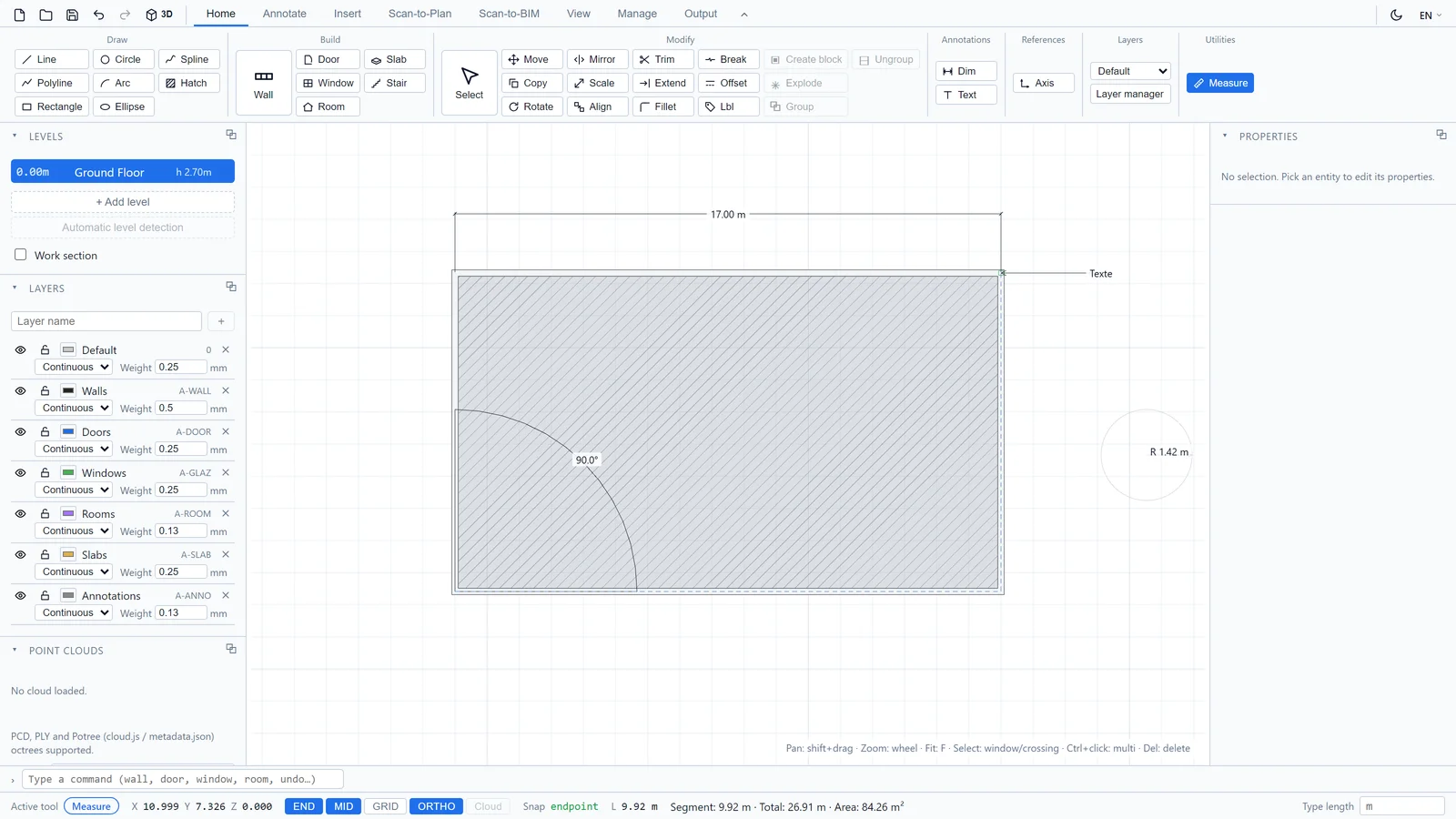

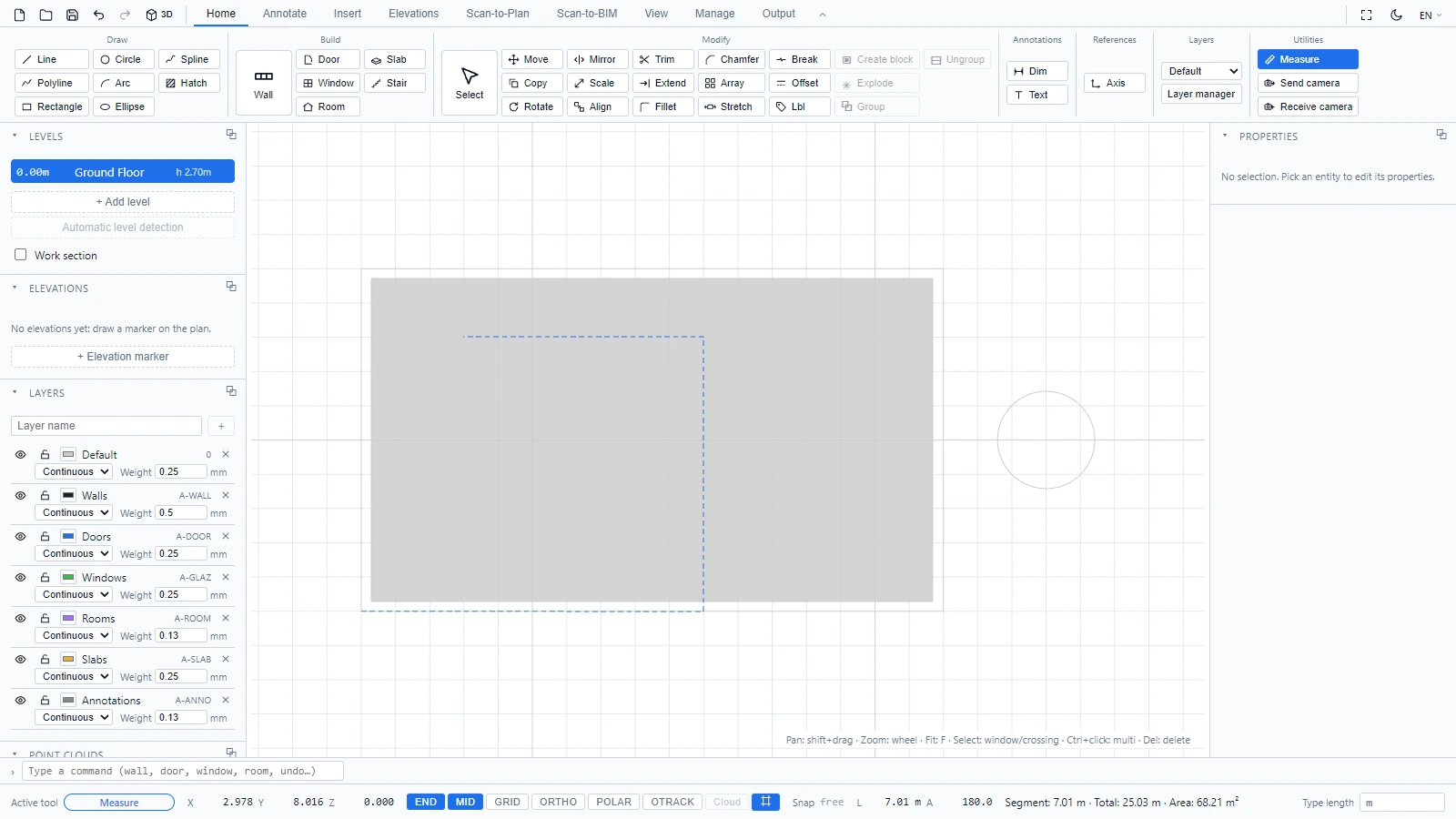

ステータスバーには、現在のセグメントの長さ、合計、および 3 点以上を指定した場合は囲まれた面積がリアルタイムで表示されます。右クリックまたは Escape で計測がリセットされます。図面には何も追加されません。

通り芯

通り芯は、施工図の符号付き基準線です。ホーム > 参照で次の操作を行います。

1. 通り芯をクリックします。
2. 通り芯の 2 つの端点をクリックします。

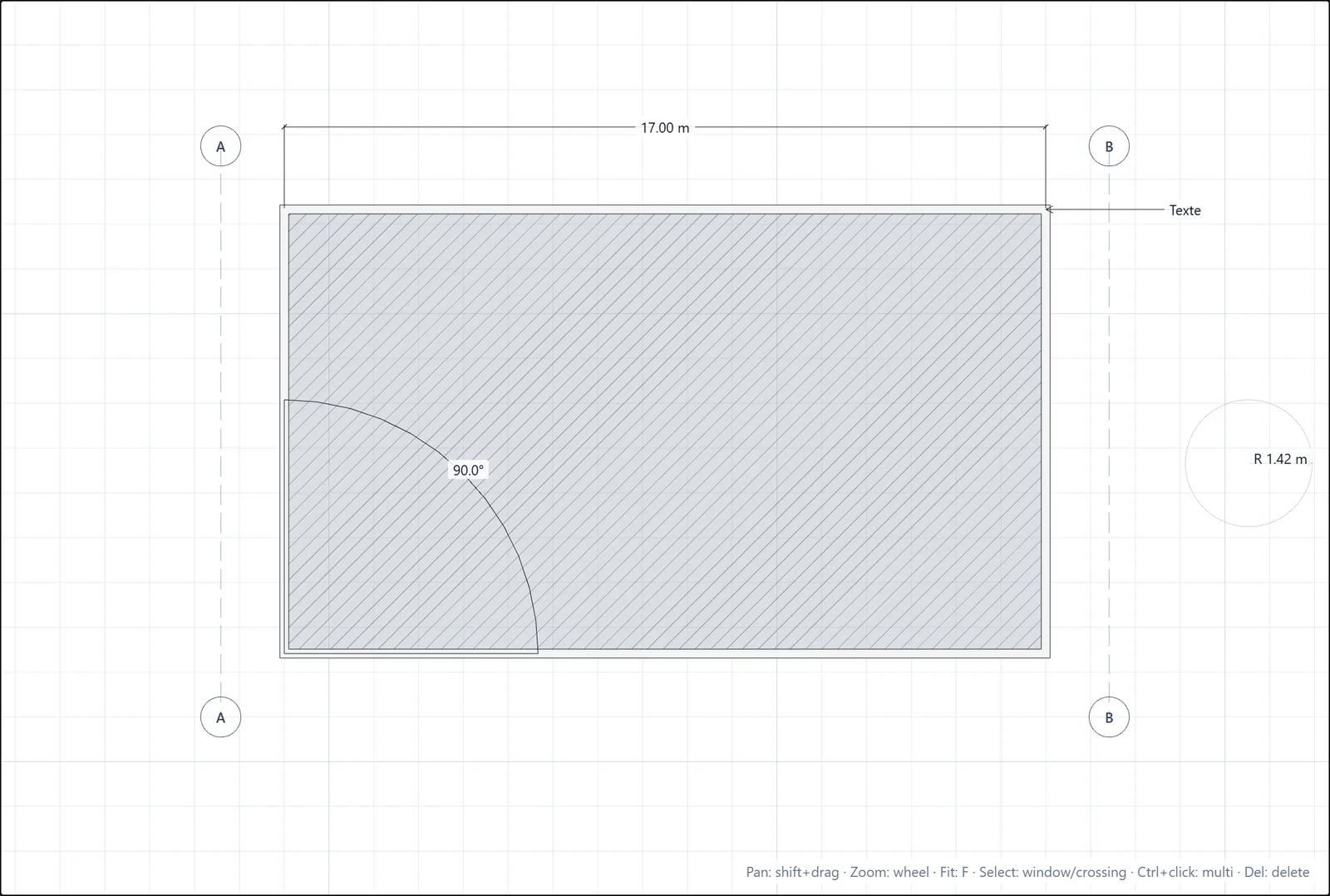

各通り芯には符号が自動的に付与され（通り芯 A、通り芯 B...）、両端の円の中に表示されます。
