寸法

寸法ツールはすべて注釈タブにあります（よく使うものはホーム > 注釈にも配置されています）。

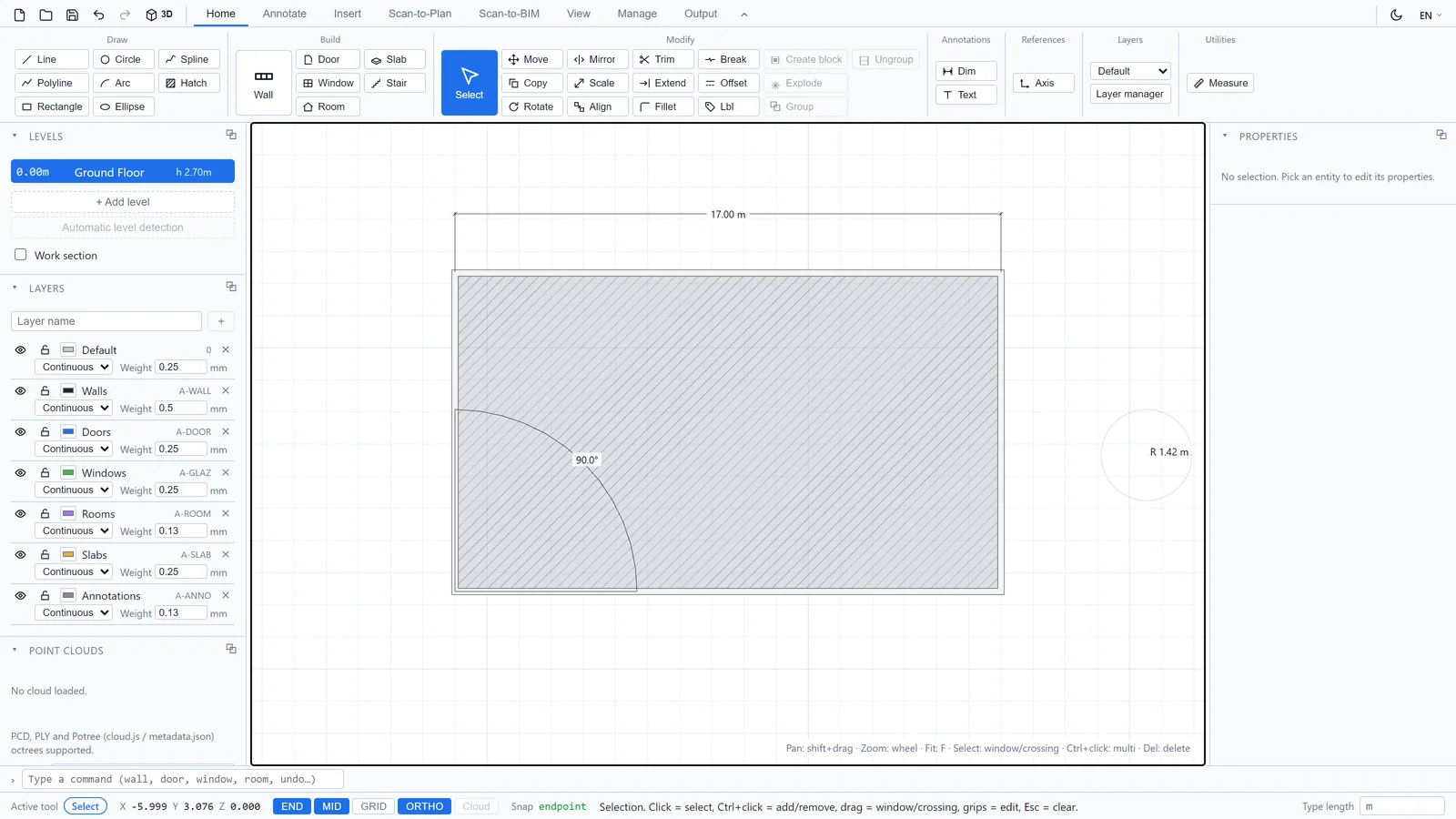

長さ寸法

1. 寸法（ショートカット H）をクリックするか、dim と入力します。
2. 1 点目、次に 2 点目をクリックします。END と MID にスナップすると、壁の正確な寸法が得られます。

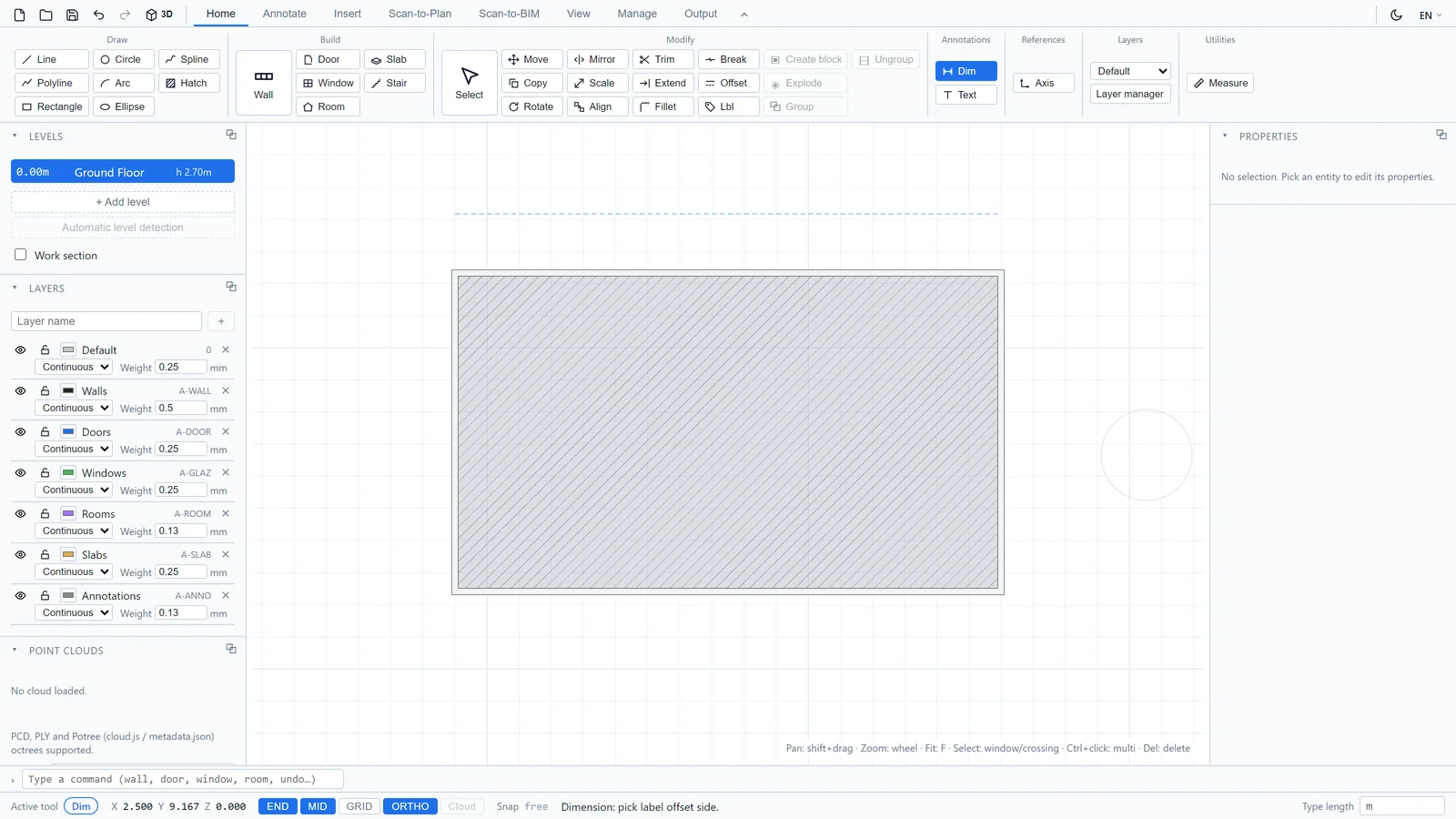

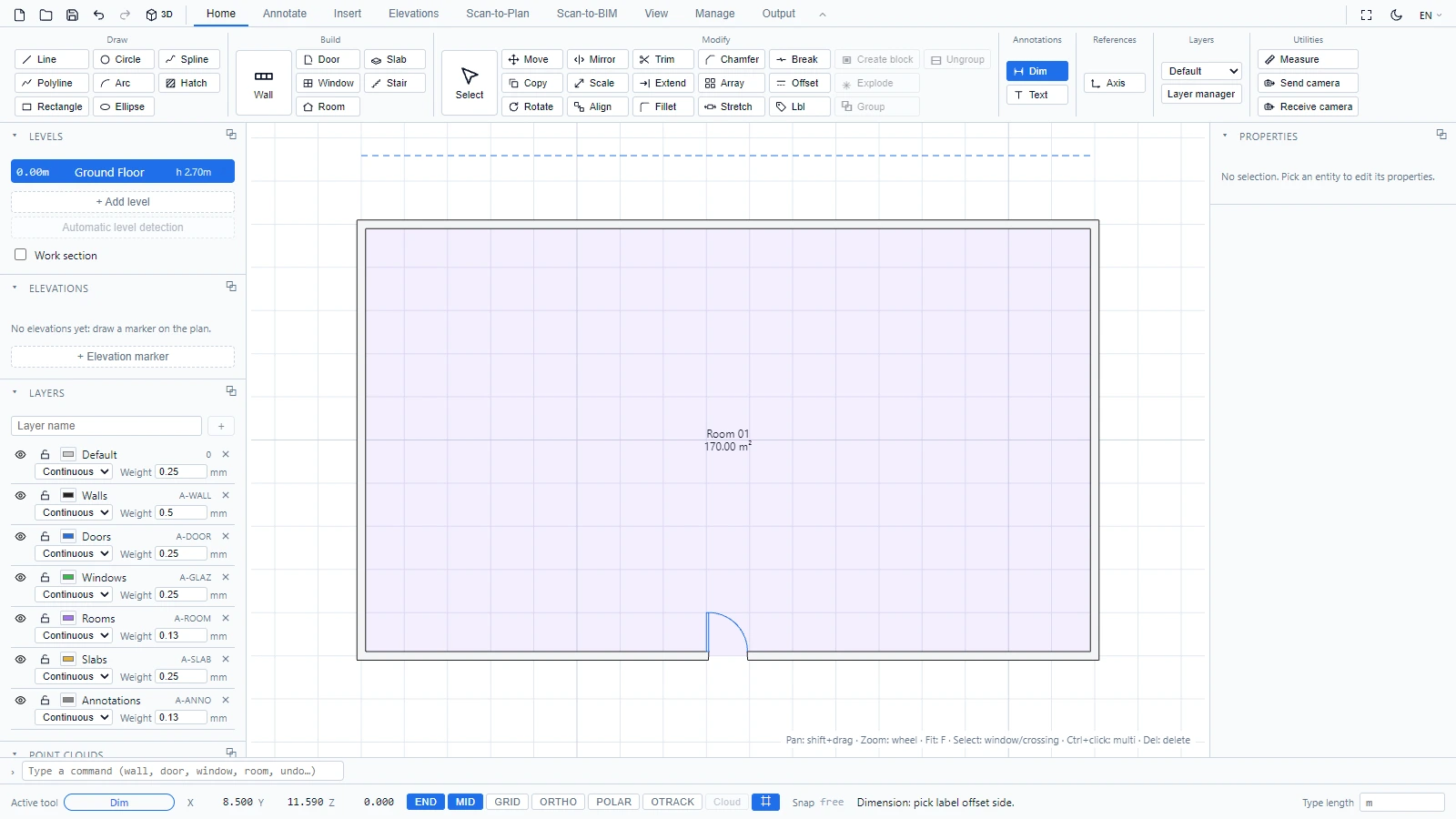

3. カーソルを動かして寸法線の側を選び、クリックして配置します。

このツールは連続して使えます。各寸法の作成後、次の寸法の 1 点目を待機します。Escape で終了します。

• 直列寸法は、前の寸法が終わった位置から次の寸法を配置し、一列に並んだ寸法を作成します。
• 並列寸法は、同じ 1 点目を共有する寸法を積み重ねます。

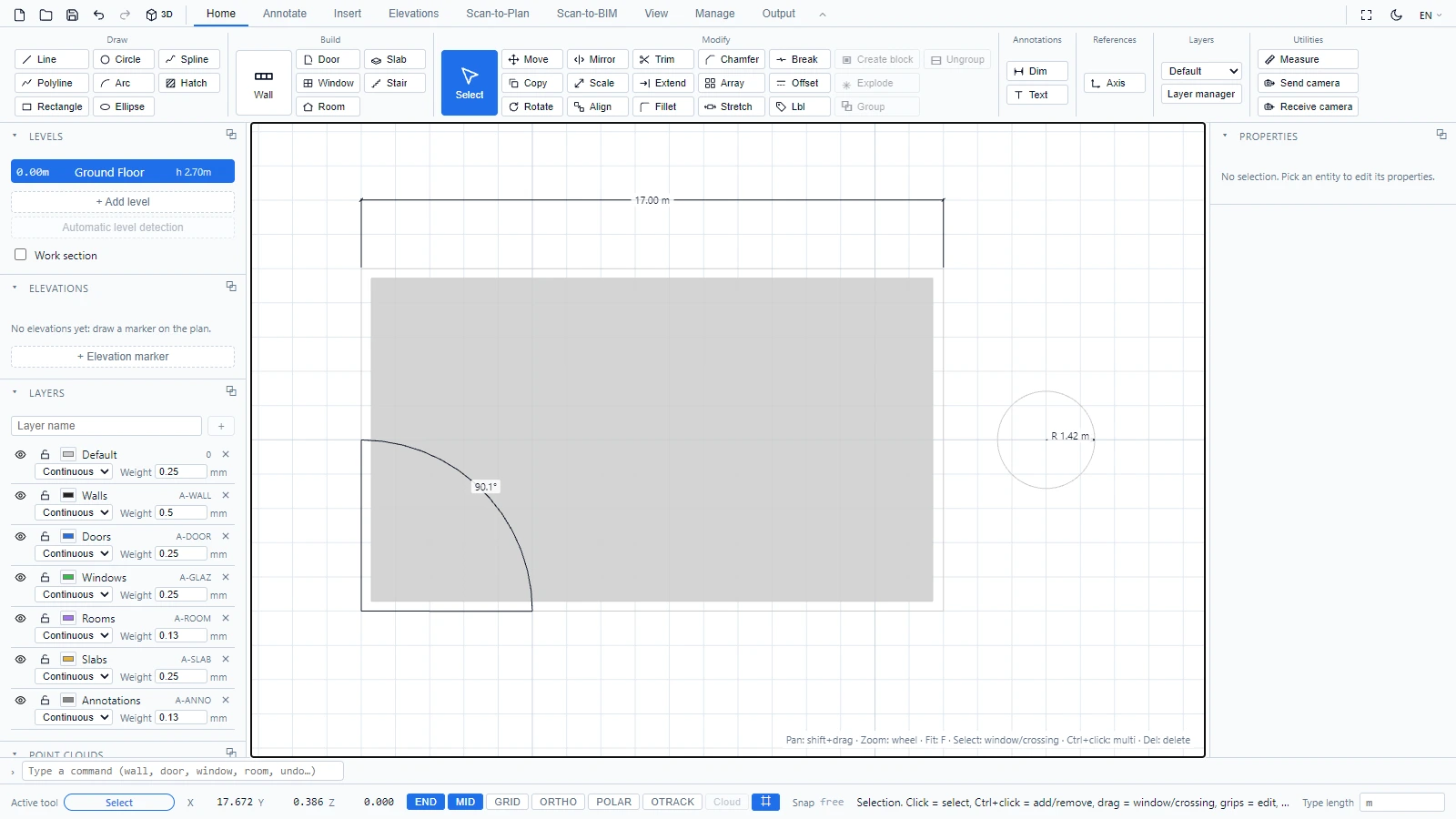

半径、直径、角度

• 半径と直径：円を 1 回クリックします。
• 角度：角の頂点をクリックし、次に各辺上の点をクリックします。

寸法は実体のある要素です。ほかのオブジェクトと同様に、選択して移動したり削除したりできます。寸法は注釈画層（A-ANNO）に配置されるため、注釈のセット全体をワンクリックで表示・非表示にできます（画層 を参照）。
